Was bestimmt die Temperatur der Heizkörper in einer Stadtwohnung? Regulieren GOST oder SNiP das? Wie ist der Temperaturplan der Heizungsanlage auf die Klimazone bezogen? Versuchen wir, diese Fragen zu beantworten.

Berechnete Lufttemperatur

Das Konzept der Temperatur der Heizperiode bezieht sich nicht nur auf den Temperaturplan. Sie definieren die Anforderungen an den Wärmedämmungsgrad eines Gebäudes, seine Größe und den Wärmefluss von in Wohngebäuden und anderen Gebäuden untergebrachten Heizgeräten, Verglasungen und die Qualität der Abdichtung der Eingänge.

Was ist das also? Dies ist nur die Durchschnittstemperatur der kältesten fünf Tage der letzten 50 Jahre, an denen der Betrieb der Heizungsanlage für angenehme Bedingungen innerhalb der Gebäude sorgen sollte.

Diese Bedingungen sind in der Resolution der Regierung der Russischen Föderation vom 23. Mai 2006 beschrieben. Die Regeln für die Erbringung öffentlicher Dienstleistungen für die Bürger

• In den Wohnräumen in der Mitte des Hauses sollte die Temperatur nicht niedriger als +18 С sein; in der Ecke - +20 C.

Nuance: Bei einer Auslegungstemperatur unter -31 ° C steigen diese Werte auf +20 bzw. +22 Grad.

• Das Badezimmer sollte mindestens +16 Grad betragen, im Badezimmer +25.

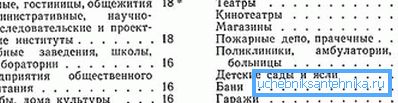

Empfehlungen für öffentliche Einrichtungen finden Sie in SNiP 41-01-2003 und Abteilungsstandards. So sollte in Klassenzimmern mindestens +21 ° C und in Lebensmittelgeschäften +12 ° C sein; Im Krankenhaus beträgt die empfohlene Temperatur nach der Otoplastik +22 und bei Abweichungen der Schilddrüse - +15.

Gehen wir aber etwas zurück. Woher bekommt der Designer die geschätzte Lufttemperatur für eine bestimmte Stadt?

Alle notwendigen Informationen sind in SNiP 23-01-99 Gebäudeklimatologie enthalten. Es ist merkwürdig, dass in einem Dokument, das acht Jahre nach dem Zusammenbruch der Union herausgegeben wurde, alle Hauptsiedlungen der ehemaligen Sowjetrepubliken erwähnt werden.

Temperaturdiagramm

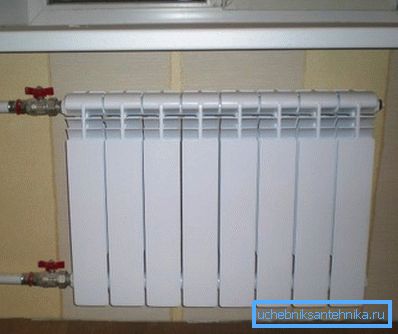

Wie hoch sollte die Temperatur der Heizkörper in der Wohnung sein, um die beschriebenen Bedingungen zu erfüllen?

Sie bestimmt die durchschnittliche tägliche Lufttemperatur draußen.

Die Abhängigkeit wird durch zwei Temperaturdiagramme beschrieben:

• Für die Heizungshauptleitung am Auslass des BHKW oder Kesselhauses liegt die Temperatur der Vorlauf- und Rücklaufleitungen zwischen 150 und 70 ° C.
• In einem Inhouse-System sollte das Temperaturregime der Heizung in einem Zweirohrsystem (dh in fast allen Wohngebäuden) zwischen 95/70 Grad und in Einrohrheizungssystemen von Gebäuden 105/70 betragen.

Bitte beachten Sie: In Vorschuleinrichtungen darf die maximale Wassertemperatur im Heizungssystem +37 C nicht überschreiten. Um diesen niedrigen Wert zu kompensieren, haben Heizkörper in Gruppen normalerweise sehr beeindruckende Abmessungen.

Warum unterscheidet sich die Heiztemperatur in der Wohnung von den Parametern der Route? Um diese Frage beantworten zu können, ist es notwendig, kurz das Funktionsprinzip der Aufzugsnabe (Wärmepunkt des Hauses) zu erläutern.

Die Anforderungen an das Heizungssystem schließen sich in gewisser Weise aus. Einerseits werden die Batterien im Haus umso gleichmäßiger erwärmt, je geringer die Temperaturschwankung zwischen Vorlauf und Rücklauf ist, und desto höher ist der Wirkungsgrad der Endheizgeräte. Wenn ja - es ist offensichtlich, dass die Zirkulationsrate im System ziemlich hoch sein sollte.

Die Überhitzung der Rücklaufleitung ist jedoch für KWK äußerst unerwünscht: Aufgrund bestimmter technischer Einschränkungen muss das Wasser vor dem Start des neuen Zyklus zuerst auf diese 70 ° C vorgekühlt werden.

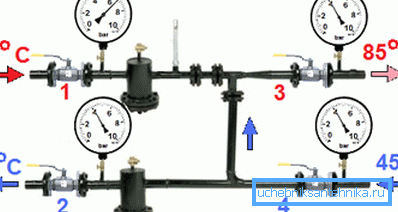

Das Gerät des Aufzugs vermeidet auf geniale Weise einen Widerspruch: Ein Teil des Wassers aus der Rücklaufleitung wird in den wiederholten Zirkulationskreislauf gezogen. Wenn an den Einlassventilen 140 ° C in das Haus (direkt zu den Heizkörpern) eingespeist werden, sind dies nur 90 bis 95 Grad.

Über ein modernes Heizungssystem in einem Mehrfamilienhaus ist es nützlich, ein paar weitere Dinge zu kennen.

• Wenn die Vorlauftemperatur auf der Autobahn bis zu 90 Grad beträgt, muss das Trinkwassersystem aus der Versorgungsleitung gespeist werden. wenn dieser Wert überschritten wird - umgekehrt. Wenn der Schalter nicht erfolgt, kann es sein, dass er sich in der Trinkwassererwärmung ebenso befindet wie in der direkten Heizleitung. Welche Konsequenzen dies für flexible Verbindungen und Gummidichtungen haben wird, ist nicht schwer zu erraten.
• In kritischen Situationen können auch Temperaturnormen im Heizungssystem selbst überschritten werden. Zum Beispiel wird bei Massenklagen über Kälte in den Wohnungen die Arbeit eines Aufzugs ohne Düse mit gedämpftem Choke durchgeführt.

Anpassung

Wie wird die Heiztemperatur in den DH-Systemen nach den Einlassventilen geregelt?

Aufzug

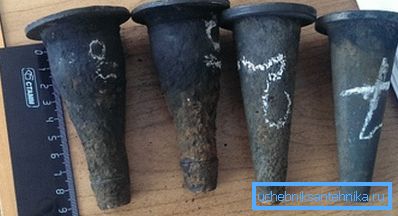

Normalerweise kann sich die Heiztemperatur im System nur auf eine Weise ändern - durch Änderung des Düsendurchmessers. Alle Änderungen sollten mit Vertretern der Organisation - Wärmeversorger (städtische Wärmenetze) - abgestimmt werden. Entscheidungen darüber, ob die Düse gebrüht oder ausgebohrt werden soll, werden auf der Grundlage von Temperatur- und Druckmessungen in der Aufzugsanordnung und in Wärmeschächten getroffen.

Das Ausbauen der Düse und das Ändern ihrer Größe dauert nicht länger als eine halbe Stunde und erfordert die volle Funktionsfähigkeit der Absperrventile in der Baugruppe. Eigentlich reicht es aus, alle Ventile (Einlass, Warmwasser, Brownies) im Kreis zu blockieren und alle drei Flansche am Aufzug zu zerlegen. Die gebohrte oder gebrühte Düse wird in umgekehrter Reihenfolge montiert.

Tipp: Neue paronitische Dichtungen für Rohrflansche befinden sich in den Lagerhäusern von Wohnungsunternehmen leider nur selten. Bei der Demontage des Aufzugs oder beim Auswechseln der Ventile mit eigenen Händen helfen einfache Anweisungen: Die Dichtung wird aus der Autokammer herausgeschnitten.

Erwähnenswert sind einige Möglichkeiten, wie die Temperatur der Heizung reguliert werden kann - Wasser in den Rohren und entsprechend Heizkörper.

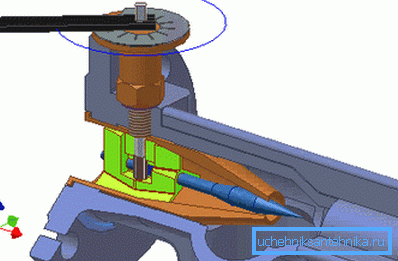

• Anstelle einer herkömmlichen Düse mit konstantem Durchmesser kann ein einstellbarer Elevator verwendet werden. Durch eine einfache Einstellung der Flussrate können Sie die Temperatur des Gemisches und den Rückfluss flexibel einstellen.

• Um die Temperatur der Rücklaufleitung zu verringern, können Sie außerdem den Druckabfall im gesamten Aufzug reduzieren. Dies geschieht durch ein Rücklaufventil.

Wie genau

• Warmwasser schaltet auf Gerade um.

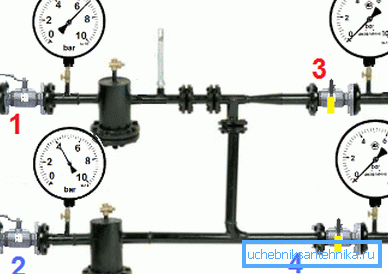

• Der Druck in der Zuleitung zum Aufzug wird gemessen. Das Messgerät wird dann an einer beliebigen Stelle in das Rücklaufrohr eingeschraubt.
• Das Einlass-Rückschlagventil schließt vollständig und öffnet langsam, bis die Druckdifferenz zwischen Vorlauf- und Rücklaufleitung um 0,2 kgf / cm2 gegenüber dem Original abnimmt. Bei Bedarf werden wiederholte Temperaturmessungen und eine weitere Verringerung des Differenzdrucks am Manometer alle zwei Tage mit demselben Schritt wiederholt.

Bitte beachten Sie: Wenn Sie ein vollständig geöffnetes Ventil nur teilweise schließen, können die Wangen im Schaft stecken und später in die Arbeitsposition abgesenkt werden. Infolgedessen wird die Rückleitung vollständig geschlossen. Preisstillstand in der Heizperiode - garantiertes Abtauen der Standheizung.

Wohnung

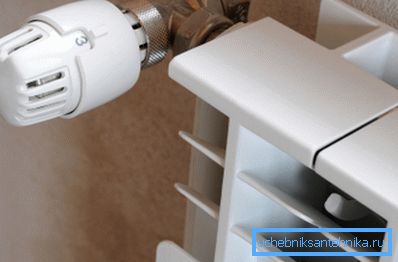

Wie reguliert man die Wassertemperatur in den Heizungsrohren einer separaten Wohnung? Aus offensichtlichen Gründen kann diese nur durch Drosselklappen reduziert werden. Zu diesem Zweck wird am Auslass jedes Heizers ein Drossel- oder Thermostatkopf angebracht, der seine eigene Permeabilität in Abhängigkeit von der Temperatur im Raum reguliert.

Im Extremfall kann die Temperatur des Kühlmittels im Heizungssystem durch einen Kugelhahn reguliert werden; Seine Empfindlichkeit gegenüber der Position des Hebels macht die Einstellung jedoch eher unpraktisch.

Was tun, wenn die Heizleistung der Heizung nicht ausreicht?

Hier sind die Maßnahmen, die es erhöhen können.

• Durch das Hinzufügen neuer Abschnitte vom hinteren Ende des Liners wird der Wärmefluss vom Kühler nicht linear, aber deutlich erhöht. Warum nichtlinear? Ja, weil das Ende der Batterie immer kälter ist als die Anschlüsse.
• Der Jumper zwischen den Versorgungsleitungen, der mit einem Ventil ausgestattet ist, kann den Kühlmittelfluss durch die Abschnitte erhöhen, wenn er geschlossen ist. Das Gerät gibt also mehr Wärme ab. Sie sollten den Jumper jedoch nicht vollständig ausschalten: Wenn Sie die Temperatur der Kühler mit Drosseln einstellen, führt dies zu einer unangenehmen Kommunikation mit den Nachbarn.

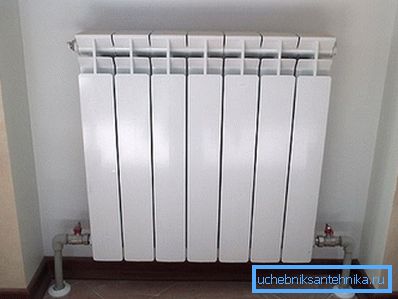

• An den Kühler können nicht nur die Baugruppe, sondern auch der Boden angeschlossen werden. Dann zirkuliert das Kühlmittel gleichmäßig in allen Abschnitten, wodurch sich auch die Temperatur in der Wohnung erhöht.

• Schließlich vergessen Sie nicht das Waschen.. Die Abgabe von Wasser durch das Spülventil und den Schlauch in das Abwassersystem entfernt angesammelten Schlamm und Sand aus der Batterie, wodurch die Zirkulation im gesamten Volumen wiederhergestellt wird.

Übrigens: Heizkörper mit Bodenanschluss brauchen nicht gespült zu werden. Genau deshalb, weil sich das Kühlmittel gleichmäßig über die gesamte Länge des unteren Kollektors bewegt.

Warmer Boden

Wie kann eine Niedertemperaturheizung an das DH-System angeschlossen werden? Bei einem warmen Boden sind Temperaturen über + 45 ° C grundsätzlich nicht akzeptabel.

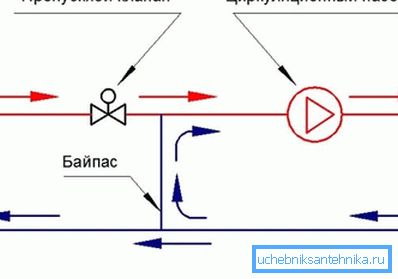

Die Art und Weise, in der Niedertemperaturheizungssysteme mit dem DH übereinstimmen, erinnert lebhaft an das Funktionsprinzip der Aufzugsnabe. Ein Teil des Kühlmittels ist an der Umwälzung beteiligt, die von einer Pumpe mit niedriger Leistung bereitgestellt wird. Die Temperatureinstellung erfolgt durch ein Zweiwegeventil mit Thermokopf.

Fazit

Wir hoffen, dass wir die Neugier der Leser befriedigen konnten, indem wir ihn in einige Aspekte des Betriebs von Heizungsanlagen einführen. Das angefügte Video enthält wie immer zusätzliche Informationen. Erfolge!
