Über zubehör für heizkörper

Aluminium hat die höchste Wärmeabstrahlung aller Metalle, aus denen sie Heizkörper für Wasserheizkreise herstellen, aber solche Geräte sind sehr kapriziös, und die Anleitung stellt eine Reihe von Anforderungen an die Installation und den Betrieb. Beim Sammeln des Heizkreislaufs sollten Sie zunächst den Zeitpunkt berücksichtigen, an dem keiner der Knoten aus Kupfer besteht (Armaturen, Kesselwärmetauscher). Als Kühlmittel benötigen Sie hier kein gewöhnliches Wasser, sondern Frostschutzmittel mit Zusätzen von Zunder und Korrosion Sie können im Laden kaufen oder es selbst machen.

In diesem Fall interessieren wir uns jedoch nicht für den Anschluss und Betrieb, sondern für die Reparatur solcher Geräte, die wir besprechen werden. Außerdem möchten wir Sie einladen, das Video in diesem Artikel anzusehen.

Sektionsheizkörper aus Aluminium

Heizkörper aus Aluminium

Produktionsmethoden

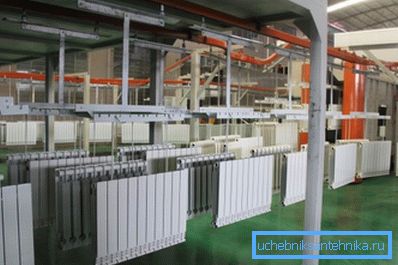

Auf dem Foto: Herstellung von Heizgeräten

Hinweis Aluminiumheizkörper für die Warmwasserbereitung werden auf zwei Arten hergestellt, durch Gießen, wenn der gesamte Abschnitt als Ganzes gegossen wird, dh es gibt keine Nähte und keine Extrusion einer duktilen Aluminiumlegierung. Bei der Extrusionsmethode werden jedoch drei Teile zusammengebaut - der Abschnitt selbst sowie die oberen und unteren Kollektoren, die mit einer speziellen Klebstoffzusammensetzung verbunden werden (der Preis ist natürlich geringer, aber die Qualität geht verloren).

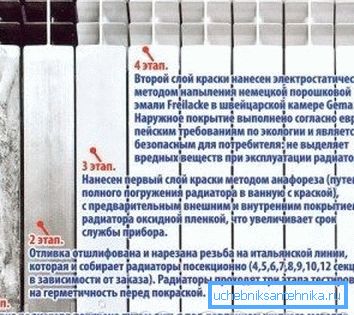

Die Herstellungsschritte des Geräts
  • Verschiedene Hersteller verfügen möglicherweise über ein Verfahren zur Herstellung von Aluminium-Formheizelementen. - Vieles hängt von der Werkstatt, den Werkzeugmaschinen und der Lizenz ab, insgesamt bleibt das Prinzip der Produktion jedoch gleich.
  • In der Spritzgießmaschine werden Teile des Formwerkzeugs miteinander verbunden und mit Hilfe eines Kolbens wird eine Legierung mit begrenztem Druck durch die Kanäle in die Kammer geführt.;
  • Danach muss die Zeit vergehen, bis die Schmelze kristallisiert. (dies geschieht während des Abkühlens), woraufhin der Gegenstand aus der Form gelöst wird und vollständig abkühlen kann;
  • Nach dem letzten Abkühlen den Hals hacken und hacken, dann wird der Schnitt auf Dichtheit geprüft. Danach tauchen sie in ein Bad ein, in dem der innere Teil mit einer Korrosionsschutzmasse bedeckt ist. Danach wird jedes Teil getrocknet und abgekühlt.
  • Für zusätzliche Korrosionsbeständigkeit sowie für ästhetische Zwecke wird jeder Abschnitt mit einem elektrostatischen Feld mit Pulverlack lackiert.. Nachdem Sie alle diese Vorgänge abgeschlossen haben, wird der Kühler zusammengebaut, was Sie übrigens mit Ihren eigenen Händen zu Hause erledigen können (Anzahl der Abschnitte eines Geräts erhöhen oder verringern).

Montagezubehör

Komplettes Set von Heizkörpern von BASE, ALP, ALUM, FORZA

Neben dem direktesten Heizgerät ergänzt der Hersteller es häufig mit verschiedenen Teilen, die für den Einbau in den Heizkreislauf und den Betrieb erforderlich sind. Zu diesem Zubehör gehören Stecker und Adapter mit Außengewinde links / rechts n1? - verwendet für Innengewinde n1 / 2? und / oder n1 / 4? (abhängig vom Schaltplan und Rohrdurchmesser).

Einige Hersteller verwenden den Mayevsky-Kran im Bausatz zusätzlicher Teile. Außerdem werden zur Befestigung von Heizkörpern (montierte oder bodenmontierte) Halterungen benötigt, die vom Hersteller geliefert werden können, oder sie müssen separat erworben werden.

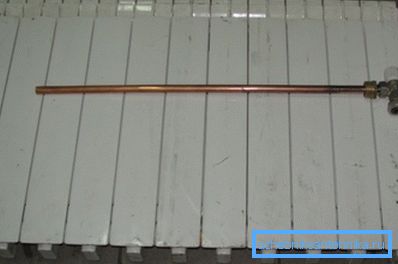

Kanalerweiterung

In Fällen, in denen eine Heizkörperbaugruppe mit mehr als 10 Sektionen erforderlich ist, kann sie zur gleichmäßigen Erwärmung mit einer Kanalverlängerung verwendet werden, die in einem Geschäft gekauft oder mit einem Kupferrohr mit einem Durchmesser von 18 mm und einer einheitlichen Muffe unabhängig voneinander hergestellt werden kann. Um die Heizung des Kühlers abzuschließen, benötigen Sie außerdem Rohre (Stahl, Kupfer, Polypropylen) und homogene Fittings.

Montage, Demontage und Reparatur

Hinweis Wenn Sie darüber nachdenken, wie Sie einen Aluminiumheizkörper löten, deutet dies darauf hin, dass Sie sich nicht für ein Heizgerät interessieren, sondern für ein Automobil. Daher kann der Aluminiumkühler nur am Auto angeschweißt werden, und bei Sektionsbatterien ist diese Funktion nicht sinnvoll - hier müssen die Sektionen ausgetauscht werden.

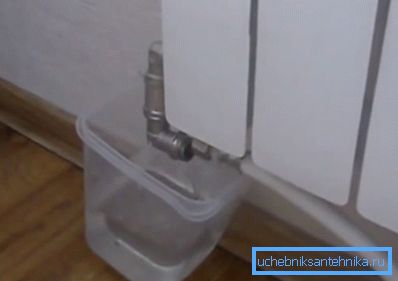

Vor dem Abbau abtropfen lassen

Die Demontage von Aluminiumheizkörpern beginnt also mit der Demontage an der Stelle des Einbindens im Heizkreis. Dies bedeutet, dass sich immer Wasser in der Batterie befindet, selbst wenn das System vollständig entleert ist. Das System kann jedoch nicht entleert werden - vor jeder Heizvorrichtung an den Vorlauf- und Rücklaufleitungen müssen Absperrventile eingebettet werden, bei denen es sich um ein Kugelventil mit einem "Amerikaner" handelt. Das Ventil wird geschlossen und die Mutter des "Amerikaners" wird aus der Armatur in der Futorka gedreht.

Gleichzeitig müssen Sie jedoch das restliche Wasser dort ablassen. Wenn das System den oberen Seitenanschluss verwendet, lösen Sie den Stopfen von der Unterseite des Futorkis und setzen einen beliebigen Behälter ein, um das Wasser abzulassen.

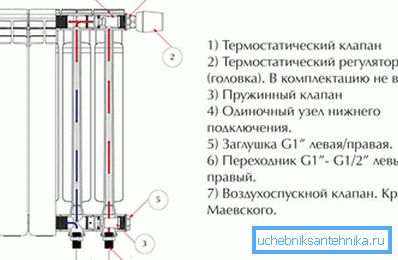

Die Vorrichtung eines Heizkörpers aus Aluminium für seine Verbindung

Das Wasser läuft nicht vollständig ab. Nachdem Sie den Kühler aus den Halterungen genommen haben, drehen Sie ihn zur Seite ("Pop") und lassen Sie das Wasser vollständig ab. Anschließend sollten Sie alle zusätzlichen Geräte abschrauben, z. B. einen Thermostatkopf, einen Mayevsky-Hahn und zusätzliche Armaturen wenn es welche gibt

Nun wollen wir sehen, wie man den Aluminiumheizkörper abwickelt. Dazu benötigen wir einen speziellen Schlüssel vom Typ K-1, eine Stahlstange mit einem Formkopf am Ende (Rundholz mit zwei parallelen Ebenen). Das Tor kann hier durch ein Durchgangsloch in den Stangenkopf eingeführt oder einfach mit diesem verschweißt werden.

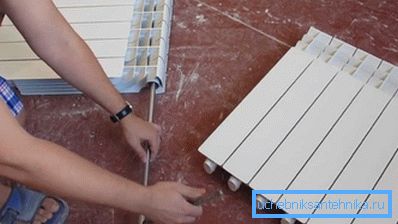

Demontage in Abschnitte

Die Abschnitte im Kühler oben und unten sind durch einen Nippel verbunden, dessen Innenseite die Form hat, die wir für den Schlüsselkopf beschrieben haben - ein Rohr mit zwei parallelen Ebenen. Daher müssen Sie den Kopf genau auf den Nippel bringen, an dem Sie zerlegen möchten.

Dies ist einfach - Sie befestigen die Stange über der Heizung, sodass sich der Kopf in der Mitte der Verbindung der Abschnitte befindet. Halten Sie den Schlüssel an dieser Stelle mit der Hand (nicht zur Markierung) und führen Sie ihn in den Kanal ein. Es ist möglich, dass Sie den Nippel nicht mit nur einem Tor als Hebel abwickeln können. In der Regel legen Sie kein Stück Rohr darauf, um diesen Hebel zu verlängern.

Wenn Sie sich für den Aufbau eines Aluminiumheizkörpers interessieren, wiederholen Sie den gesamten Vorgang, der im oberen Absatz beschrieben ist, nur in umgekehrter Reihenfolge. An jedem Abschnitt befindet sich ein Nippel, also befestigen Sie ihn an der Batterie und drehen das Gelenk mit einem Schlüssel, und hier müssen Sie nicht einmal die Länge der Stange messen, da Sie den Kopf sehen. Es ist notwendig, sehr stark mit dem zusätzlichen Hebel zu spannen.

Fazit

Wenn Sie als Kühlmittel gekauftes oder hausgemachtes Frostschutzmittel verwenden, bildet sich keine Waage. Wenn dies jedoch weiterhin der Fall ist (beim Befüllen des Systems mit sauberem Wasser), müssen Sie Maßnahmen ergreifen. Sie können den Kalk von Aluminiumheizkörpern mit Ethylalkohol oder Weinessig, gemischt mit Wasser, entfernen. Legen Sie den Akku einfach über Nacht in ein Bad und spülen Sie ihn anschließend mit fließendem Wasser ab.
