Thermostat für einen heizkörper: verwendungszweck, typen,

Wann und wie wird der Thermostat für Heizkörper verwendet? Welche Ausführungen dieses Geräts bietet der moderne Markt? Wie wird der Thermostat richtig installiert? In unserem Material werden wir versuchen, Antworten auf diese und einige andere Fragen zu finden.

Was ist das

Ein Thermostat ist ein Gerät zur Aufrechterhaltung einer konstanten Temperatur jedes Mediums.

In Bezug auf die Heizung gibt es zwei Klassen von Geräten:

• Vorgesehen zur Einstellung der Durchlässigkeit von Auskleidungsvorrichtungen werden in Wasserheizungssystemen verwendet;
• Thermostate, die dazu bestimmt sind, elektrische Heizelemente in Abhängigkeit von der Umgebungstemperatur ein- und auszuschalten, werden vorhersagbar bei verschiedenen Arten von Elektroheizungen verwendet - Konvektoren, Ölradiatoren, Kabel- und Fußbodenheizungen.

Hinweis: Die Bedienung von Geräten derselben Klasse kann auf verschiedenen physikalischen Prinzipien beruhen. Wir werden sie im entsprechenden Abschnitt des Artikels näher kennenlernen.

Warum brauchst du es?

Die Ziele des Einsatzes von Thermostaten in Heizungsanlagen sind nur zwei:

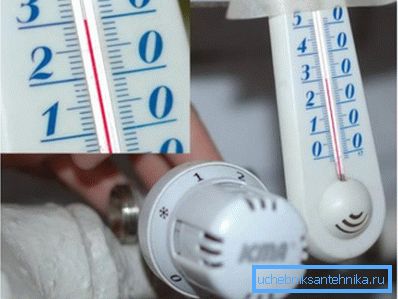

1. Beibehaltung einer angenehmen Lufttemperatur im vollautomatischen Modus ohne Eingreifen des Eigentümers.
2. Energieeinsparung (elektrisch und thermisch).

Wenn sich die Wetterbedingungen verschlechtern (Straßentemperatur nimmt ab, Wind nimmt zu), steigt die Wärmeübertragung durch die Gebäudehüllen. Wenn sich die Luft im Raum abkühlt, erhöht der Thermostat die Heizleistung der Heizungen. Bei übermäßiger Erwärmung des Raums ist keine übermäßige Belüftung erforderlich: Der Thermostat selbst reduziert die Wärmeübertragung auf das erforderliche Niveau.

Klassifizierung und Gerät

Jetzt lernen wir verschiedene Arten von Thermostatgeräten kennen.

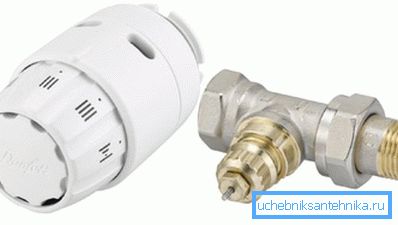

Thermostatventil

Es wird in Verbindung mit verschiedenen Arten von Thermoköpfen in Wasserheizungssystemen verwendet. Der Ventilbetrieb wird reduziert, um den Kühlmittelfluss durch die Heizung zu begrenzen.

Strukturell ähnelt es stark einer Drossel, die wiederum eine Modifikation des Schraubenventils ist:

• Die Stange betätigt das Ventil - flach oder konisch;
• Das Ventil wird in den Sattel abgesenkt und blockiert den Wasserfluss durch das Loch ganz oder teilweise.

Ein Thermostatventil bewirkt wie ein Schraubenventil die Bewegung des Mediums durch seinen Körper nur in eine Richtung: Das Kühlmittel muss nur und ausschließlich von unten zum Sattel strömen. Die Bewegungsrichtung des Kühlmittels ist immer durch einen Pfeil auf dem Körper angegeben.

Der Unterschied zwischen diesem Regelelement und der Drosselklappe besteht darin, dass seine Stange nicht mit einer Flügelschraube, sondern mit einer externen Regelvorrichtung - einem Thermostatkopf - angetrieben wird.

Balg-Thermokopf

Die absolute Mehrheit der auf dem modernen Markt angebotenen Thermoköpfe gehört zu diesem Typ. Ihre Würde ist ein ziemlich erschwinglicher Preis ab etwa 400 Rubel. Thermostatischer Balgkopf ist nicht flüchtig; Seine Funktionalität wird durch ständige Anpassung der Durchgängigkeit des Ventils unter Beibehaltung der eingestellten Medientemperatur ohne zyklische Schwankungen eingeschränkt.

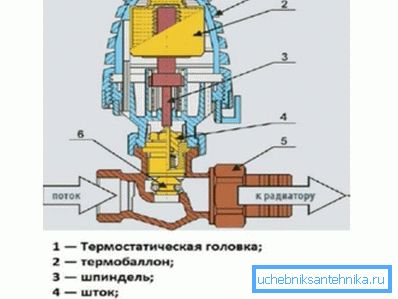

Das Funktionsprinzip beruht auf einer erheblichen Temperaturausdehnung einiger flüssiger und gasförmiger Medien: Der Inhalt des Faltenbalgs (Wellrohr im Gerätegehäuse) dehnt sich beim Erhitzen aus und drückt auf den Ventilschaft.

Beim Abkühlen und Verringern der Länge des Faltenbalgs kommt die Rückholfeder ins Spiel. Die Temperatur wird durch einen normalen Faden eingestellt, der den Schaft relativ zum Faltenbalg verschiebt.

Hinweis: Köpfe dieses Typs können mit einem externen Wärmesensor an einem Kapillarrohr ausgestattet werden, durch den das im Wärmesensor expandierende Arbeitsmedium in den Balgraum gelangt.

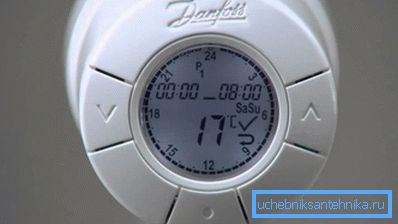

Elektronischer Thermokopf

Elektronische Heizkörperthermostate sind viel komplexer:

• Das Thermoelement zeichnet die Außentemperatur auf - ein Temperatursensor, der aus zwei verschiedenen, in Reihe geschalteten Leitern besteht. Wenn die Kontakte zwischen ihnen auf unterschiedliche Temperaturen erhitzt werden, entsteht ein konstanter schwacher Strom in der Schaltung. Je größer die Temperaturdifferenz ist, desto größer ist ihr Wert.

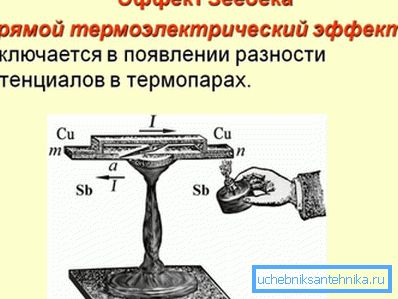

Es ist merkwürdig: Trotz der Tatsache, dass elektronische Thermoköpfe als neue High-Tech-Lösungen positioniert werden, wurde der thermoelektrische Effekt (Seebeck-Effekt), der ihrem Betriebsprinzip zugrunde liegt, vor fast zwei Jahrhunderten entdeckt.

• Das Thermostatventil wird von einem Servomotor mit geringer Leistung angetrieben. Dank des Getriebes ist der Stromverbrauch auf 100 mA begrenzt, so dass gewöhnliche kompakte galvanische Zellen (flache Batterien oder Stiftlampenbatterien) als Batterien verwendet werden können.
• Die Verarbeitung der Thermoelementdaten erfolgt durch einen Mikrocontroller. Es ermöglicht die Programmierung des täglichen und (manchmal) wöchentlichen Temperaturzyklus: Zum Beispiel bei Nacht, wenn der Wärmebedarf gering ist, kann die Temperatur im Raum um 2 bis 3 Grad reduziert werden.

Wie vergleichen sich die Preise für Faltenbälge und elektronische Thermoköpfe? Hier ist ein Auszug aus der Preisliste für Danfoss Produkte:

Thermostate für elektrische Geräte

Der wärmeisolierte Boden, der elektrische Konvektor oder ein Ölkühler mit Thermostat bedeuten eine konstante Leistung. Der Wärmeverbrauch wird durch periodische Abschaltungen des Geräts begrenzt. In der Rolle des Thermostats dient die Bimetallplatte - ein flexibler Kontakt zweier unterschiedlicher Metalle mit unterschiedlichen Wärmeausdehnungskoeffizienten.

Bei Erreichen einer bestimmten Temperatur verformt sich die Bimetallplatte, öffnet den Kontakt und unterbricht die Stromzufuhr zu den Heizelementen. Beim Abkühlen wird das ursprüngliche Kontaktformular wiederhergestellt, woraufhin die Stromversorgung wieder aufgenommen wird. Durch Einstellen des Abstands zwischen der Bimetallplatte und dem Anschluss können Sie die Temperatur des Thermostats einstellen.

Die Einfachheit der Konstruktion bietet die äußerste Kostengünstigkeit des Geräts, aber es gibt auch Einschränkungen für den maximalen Strom durch den Thermostat: Für Haushaltsgeräte sind es 16 Ampere, was bei einer Spannung von 220 Volt einer elektrischen Leistung von etwa 3,5 KW entspricht.

Hinweis: Das Thermoelement kann entweder in das Gerät oder in eine Fernbedienung eingebaut werden. So wird in der Regel eine elektrische Fußbodenheizung als Fernfühler eingesetzt, der im Estrich oder unter der Deckschicht verlegt wird.

Montage

Nach welchen Regeln sollten Thermostate mit den eigenen Händen installiert werden?

Trotz des Unterschieds bei den Gerätegeräten ist die Anweisung universell:

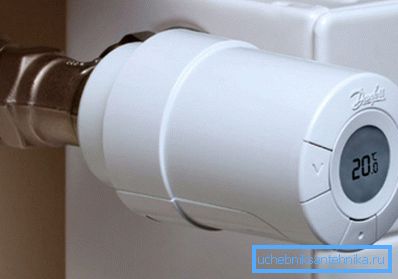

• Der Thermostatkopf oder der Temperatursensor muss sich außerhalb des nach oben gerichteten Luftstroms vom Kühler oder dessen Verbindungen befinden. In der Regel wird dies durch horizontalen Einbau des Kopfes erreicht; Der Fernbedienungssensor kann an beliebiger Stelle im Raum aufgestellt werden.

• Es wird empfohlen, das Gerät außerhalb des hell beleuchteten Bereichs aufzustellen.. Direktes Sonnenlicht heizt das Gehäuse und den Temperatursensor selbst auf und beeinträchtigt die Genauigkeit der Kalibrierung.

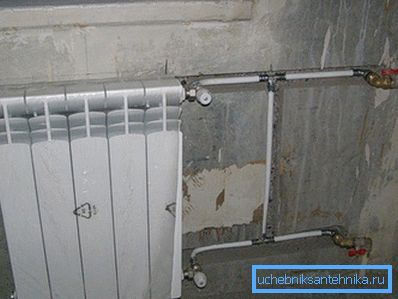

• Thermostatventile setzen wie alle Drosselvorrichtungen das Vorhandensein eines Bypasses zwischen den Anschlüssen zum Kühler voraus. Wenn die Heizungen in Reihe geschaltet werden, wird der gesamte Kreislauf gedrosselt.

Fazit

Wir hoffen, dass unsere Miniaturüberprüfung moderner Marktangebote für den Leser interessant und nützlich erscheint. Zusätzliches Material wird wie üblich ein Video in diesem Artikel enthalten. Erfolge!
