Temperaturregler für die heizung - die basis des

Es wäre viel einfacher, wenn zu jeder Jahreszeit die gleiche Temperatur auf der Straße gehalten würde, dann müsste die Heizung nicht angepasst werden. Im Winter werden starke Fröste jedoch durch Tauwetter mit positiver Temperatur ersetzt und umgekehrt, es ist klar, dass das Heizungssystem auf Wetterüberraschungen angemessen reagieren muss.

Möglichkeiten, die Heizung einzustellen

Jede Aufgabe hat in der Regel mehrere Lösungsmöglichkeiten, die Einstellung des Heizvorgangs ist keine Ausnahme.

Wir können folgende Anpassungsmethoden unterscheiden:

• Die einfachste Möglichkeit ist, vor jedem Kühler einen speziellen Regler zu installieren. Solche Thermostate für die Beheizung von Wohnungen können ausnahmslos in Heizungssystemen verwendet werden, und das Betriebsprinzip besteht darin, dass der Kühlmittelstrom durch die Batterie geregelt wird;

Beachten Sie! In einigen Fällen, zum Beispiel in städtischen Wohnungen, ist diese Anpassungsmethode die einzige verfügbare.

• Wenn die Basis des Temperaturreglerbetriebs Daten über die Änderung der Lufttemperatur im Raum (oder außerhalb) sind, sorgt die Einstellung des Kesselbetriebs für eine Änderung der Temperatur des Wärmeträgermediums. In diesem Fall befindet sich die Regeleinrichtung direkt am Kessel;

• "Intelligente" Umwälzpumpen mit leichter Dehnung, können aber auch als Heizungsregler eingestuft werden. Wenn ein herkömmlicher Regler am Kühler installiert ist, befindet sich die Pumpe direkt am Kessel (in der Rohrleitung, die das gekühlte Kühlmittel zuführt). Der Einstellvorgang wird durch Ändern der Drehzahl des Pumpenrotors durchgeführt.

Von diesen Methoden gilt die erste als die flexibelste, da Sie die Temperatur nicht nur in einem einzelnen Raum, sondern auch in einzelnen Heizkörpern ändern können. Die verbleibenden 2 Möglichkeiten ändern den Betrieb des Heizungssystems insgesamt, dh die Temperatur ändert sich sofort in allen Räumen des Hauses.

Temperaturregler für Heizkörper

Bei diesen Geräten handelt es sich um einen Thermokopf, der direkt vor der Batterie an der Stelle des Versorgungsrohrs installiert wird. Das Funktionsprinzip ist einfach: Wenn die Temperatur im Raum einen vorgegebenen Grenzwert überschreitet, verringert die Vorrichtung einfach den Innendurchmesser des Rohrs und das Kühlmittelvolumen, das in die Batterie gelangt, nimmt entsprechend ab.

Der einfachste manuelle Regler ist ein gewöhnlicher Wasserhahn. In diesem Fall müssen die Einstellungen manuell vorgenommen werden. Häufig werden jedoch automatische Modelle verwendet.

Arten von Thermostaten

Wird das Funktionsprinzip als Hauptkriterium gewählt, können alle Geräte dieses Typs in mechanisch und automatisch unterteilt werden. Im mechanischen Bereich reguliert der Mensch die Temperatur mit seinen eigenen Händen, dreht das Ventil ständig, automatisch - nach dem Einstellen arbeitet das Gerät selbst.

Sie können auch eine Klassifizierung nach Position des Sensors vornehmen.

Es gibt 3 Möglichkeiten:

• Der Temperaturfühler befindet sich direkt im Thermokopf (in diesem Fall müssen Sie die Installation des Regelgeräts besonders sorgfältig überwachen, da sich in der Nähe ein Heizkörper befindet).
• Der Sensor befindet sich einige Meter entfernt - damit können Sie die Arbeit der Heizung genauer regeln.

• Der Sensor wird draußen aufgestellt - als Ergebnis erhalten wir einen wetterabhängigen Heizungsregler. Es reagiert sofort auf Temperaturveränderungen außerhalb.

Beachten Sie! Bei der Verwendung von Innentemperatursensoren besteht immer ein Zeitunterschied zwischen sich ändernden Wetterbedingungen auf der Straße und dem Ändern der Betriebsart der Heizung. Die Verwendung externer Temperatursensoren löst dieses Problem.

Gerät, Funktionsprinzip und Vorbereitung des Thermostats

Thermostate für Radiatoren, die im automatischen Modus betrieben werden, nutzen die Eigenschaft von Flüssigkeiten und Gasen, sich beim Erwärmen / Abkühlen auszudehnen und zusammenzuziehen. Im Kopf befindet sich eine hermetische Kammer (Balg), in der sich Arbeitsfluid oder Gas befindet.

Die Wand des Faltenbalgs ist gewellt, so dass sich das Innenvolumen bei Änderung des inneren Volumens ausdehnt oder verkürzt. Dadurch ändert sich das Lumen in der Leitung, die das Kühlmittel dem Kühler zuführt.

Das folgende Diagramm zeigt die Thermokopfvorrichtung von Danfoss. Es ist zu sehen, dass das Ventil, wenn der Faltenbalg verlängert wird, die Zufuhrleitung teilweise blockiert.

Selbst wenn Sie automatische Geräte verwenden, müssen Sie eine Voreinstellung vornehmen.

Die Heizkörper werden in dieser Reihenfolge eingestellt:

• Zuerst müssen Sie einen reibungslosen Kühlmittelfluss in den Kühler sicherstellen, sodass das Ventil vollständig geöffnet wird.
• Sobald die Raumtemperatur den erforderlichen Wert um 5-7 ° C übersteigt, schließt das Ventil vollständig.
• Jetzt müssen Sie nur noch warten, bis die Raumtemperatur auf den gewünschten Wert fällt.
• Sobald sich die Temperatur eingestellt hat, können Sie das Ventil langsam öffnen, bis der Kühler warm wird und das Geräusch von Wasser zu hören ist. Wir können davon ausgehen, dass der Thermostat für Heizkörper eingerichtet und betriebsbereit ist.

Konvektoren einstellen

Sehr oft werden anstelle der üblichen Batterien für Fußbodenheizung vnutripolnye Konvektoren verwendet. Ein Merkmal dieser Geräte ist, dass sie einen Lüfter installieren, um den Luftaustausch zu verbessern.

Mit dem Drehzahlregler des Heizlüfters kann die Luftmenge, die durch die Lamellen des Konvektors strömt, reduziert werden, wodurch sich die Temperatur im Raum ändert. Ohne Einstellgeräte arbeitet der Lüfter immer mit 100% Umdrehungen.

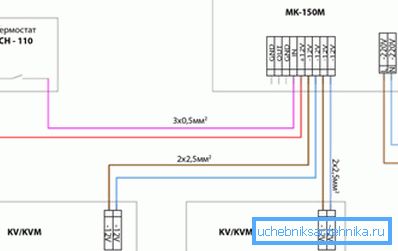

Bei fortschrittlichen Modellen wird der Ventilator eingeschaltet, nachdem die Raumtemperatur um 1,5 ° C gesunken ist, und erhöht aufgrund des Gebläses die Wärmeübertragungsrate des Heizgeräts. Darüber hinaus kann ein Regler gleichzeitig mit mehreren Lüftern arbeiten.

Kesseleinstellung

In Privathäusern können Sie die Betriebsarten der Heizung in einem größeren Bereich ändern, indem Sie Geräte verwenden, die den Betrieb des Heizkessels insgesamt regeln. Dadurch wird die Temperatur des Kühlmittels im System gesenkt und 2 Probleme gleichzeitig gelöst: Kraftstoff sparen und die optimale Temperatur in den Räumen erreichen.

Geräte zum Einstellen des Betriebs des Kessels

Solche Heizungsregler bestehen aus 2 Blöcken:

• 1. Block - besteht aus einem thermischen Sensor, der sowohl im Raum als auch auf der Straße platziert werden kann. Das Aufstellen auf der Straße hat eine Reihe von Vorteilen, insbesondere steigt die Reaktionsgeschwindigkeit des Systems auf sich ändernde Wetterbedingungen.
• 2. Block - geeignete Einstellvorrichtung in unmittelbarer Nähe des Kessels. Beide Einheiten sind durch einen Metalldraht miteinander verbunden.

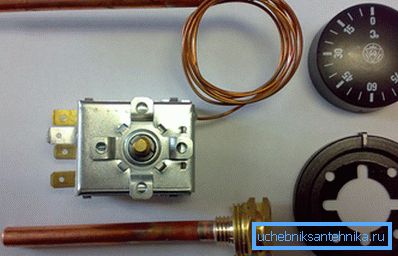

Das Funktionsprinzip der Vorrichtung beruht auf der Tatsache, dass sich die elektrischen Eigenschaften der Leiter mit einer Temperaturänderung ändern. Das Hauptarbeitselement des Thermostats ist ein Thermoelement oder ein Thermistor.

Das Prinzip ihrer Arbeit ist etwas anders:

• elektrische heizthermostate mit thermistoren erfassen die Widerstandsänderung des thermistors;

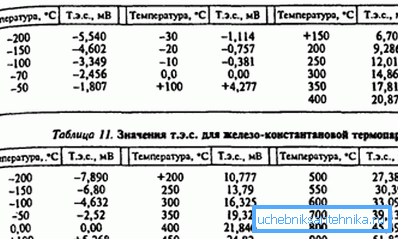

• Es gibt Geräte, die ein Thermoelement verwenden, dh eine aus zwei verschiedenen Metallen geschweißte Platte. Die Metallsorten werden so gewählt, dass an der Verbindungsstelle eine ausreichend hohe Potentialdifferenz entsteht, bei einer Temperaturänderung der Lötstelle ändert sich auch die Potentialdifferenz.

Mit diesem Thermostat können Sie die Temperatur unabhängig von der Leistung des Heizsystems in einem weiten Bereich regeln. Es kann sowohl in privaten Gebäuden als auch in mehrstöckigen Gebäuden eingesetzt werden. Eine Kaskade von Thermistoren ermöglicht in diesem Fall die Schaffung eines intelligenten Heizsystems.

Beispiele für Geräte, die den Betrieb des Kessels regeln

Solche Geräte variieren stark in Abhängigkeit von der Komplexität des Designs, der Möglichkeit des Programmierverhaltens an verschiedenen Tagen und zu unterschiedlichen Tageszeiten sowie der Genauigkeit der Temperatursteuerung.

Sie können mehrere Modelle in der Reihenfolge steigender Komplexität und Kosten mitbringen:

• Raumheizungsregler VRT 40 - kann als eines der einfachsten Geräte zum Einstellen des Betriebs des Heizkessels bezeichnet werden (gehört zur Klasse der analogen elektrischen Regler). Der Temperaturmodus wird manuell eingestellt und der Temperatursensor befindet sich direkt im Raum. Neben mehreren Temperaturmodi gibt es keine zusätzlichen Einstellungen.
• Automatischer Heizungsregler Calormatic 430 - bietet eine Reihe von Möglichkeiten für die Temperaturregelung. Bezieht sich auf elektronische Steuerungen mit geschlossener Logik (dh Sie können nur die vom Hersteller bereitgestellten Betriebsmodi verwenden). Dieses Gerät ist ca. 13-15 mal größer als das Modell VRT 40;

• Vzlyot-RO 2 - unter den auf dem Markt befindlichen Geräten zum Einstellen der Heizung kann als führend in der Flexibilität und Genauigkeit der Regelung bezeichnet werden. Darüber hinaus kann der Benutzer eine beliebige Betriebsart einstellen, da dieses Gerät mit offener Logik hergestellt wird, dh es kann neu programmiert werden. Es gibt zwar einen Nachteil: Der Durchschnittsverbraucher wird wahrscheinlich nicht an den Feineinstellungen basteln wollen, und der Preis lässt Sie vor dem Kauf zweimal nachdenken.

Geräte wie das letztgenannte in der Liste werden am häufigsten in der Industrie in Räumen eingesetzt, in denen Temperaturbedingungen von besonderer Bedeutung sind. Neben der einfachen Einstellung können solche Geräte auch zur Erfassung von Statistiken und sogar zu Forschungs- und Entwicklungszwecken verwendet werden, während herkömmliche Thermostate für Heizkörper für diese Zwecke nicht geeignet sind.

Einstellen des Betriebs von Festbrennstoffkesseln

In einem Gas- oder Elektrokessel regelt die Steuereinheit entweder die Heiztemperatur des Wärmetauschers (Elektrokessel) oder die Frequenz und Dauer des Gasbrenners (Gaskessel). Bei Festbrennstoffkesseln kann die Verbrennung des Brennstoffs nicht alle 20 bis 30 Minuten unterbrochen werden. Daher ist ein anderes Prinzip für die Einstellung des Betriebs erforderlich.

Die Verbrennungsrate des Brennstoffs und somit die Intensität der Erzeugung von Wärmeenergie hängt von der Verbrennungsrate des Brennstoffs ab, und dieser Parameter wird direkt durch den Schub beeinflusst. Der Zugregler für Festbrennstoffkessel ändert die Frischluftmenge, die in die Brennkammer eintritt, und regelt somit den Betrieb des gesamten Kessels.

Während des Betriebs überwacht eine solche Vorrichtung ständig die Temperatur des Kühlmittels (zu diesem Zweck wird eine Tauchhülse verwendet), und die tatsächliche Änderung der Position des Kesselventils wird durch ein mechanisches Getriebe durchgeführt.

Nach der Installation müssen Sie den Regler konfigurieren. Die Anweisungen für das Einrichten enthalten Folgendes:

• Drehen Sie den Knopf, um die gewünschte Temperatur einzustellen.

Beachten Sie! Wenn das Gerät horizontal installiert ist, müssen Sie eine rote Skala verwenden, wenn diese vertikal - gelb ist.

• danach muss der Kessel geflutet und die Temperatur auf die gewünschte Temperatur gebracht werden;
• dann wird die Kette auf das Ventil gelegt. Es ist wichtig, dass es nicht durchhängt. Die maximale Reserve für den Freilauf darf 1 mm nicht überschreiten.

Ein solcher Thermostat zum Heizen verändert die Größe der Lücke, durch die Frischluft eintritt. Sobald die Temperatur die erforderliche Temperatur übersteigt, hebt der Thermostat durch das Hebelsystem den Kreislauf etwas an, und der Dämpfer erhöht damit auch den Luftstrom, und der Verbrennungsvorgang wird daher intensiver.

Einstellung der Heizung mit einer Umwälzpumpe

In der Vergangenheit wurden ungeregelte Pumpen verwendet, dh der Kühlmittelstrom durch die Rohrleitungen konnte nicht reguliert werden. Heutzutage sind solche Raritäten nur in alten Gebäuden zu finden und werden in den meisten Fällen durch einstellbare Umwälzpumpen ersetzt.

Wenn ein herkömmlicher Regler zu einem Heizkörper den Kühlmittelstrom in einem separaten Kühler ändert, beeinflusst eine Änderung der Betriebsmodi der Pumpe die Effizienz des gesamten Heizungssystems insgesamt. Zum Beispiel sinkt die Rotordrehzahl nachts, da keine intensive Erwärmung erforderlich ist.

Komplexere Modelle ermöglichen die Anpassung der Funktionsweise des Geräts an Wochentagen sowie an der Tageszeit. Verfügbare Betriebsmodi sind "Party", "Urlaub", "Wochenende" usw.

Das Schema des Heizsystems sieht vor, dass die Pumpe direkt vor dem Kessel im Rohrleitungsabschnitt mit dem gekühlten Kühlmittel installiert wird. Wenn Sie versuchen, es am Auslass des Kessels zu installieren, wird die Lebensdauer der Pumpe durch die hohe Temperatur des Kühlmittels erheblich verringert.

Zusammenfassend

Heizungsheizkörper mit Thermostat ermöglichen es Ihnen, ein wirklich „intelligentes“ Heizsystem zu schaffen, das sich an die Wetterbedingungen anpasst. Inzwischen sind Batterieregler die einzige Möglichkeit, den Betrieb des Heizungssystems einzustellen. Das vorgeschlagene Material - ein Versuch, die vorhandenen Möglichkeiten zur Anpassung der Heizung im Haus zusammenzufassen.

Das Video zeigt ein Beispiel für den Anschluss des Thermostats an den Kessel.
