Temperaturdiagramm der heizungsanlage: mit der betriebsart

Welche Gesetze unterliegen den Änderungen der Kühlmitteltemperatur in Zentralheizungsanlagen? Was ist das - der Temperaturplan der Heizungsanlage 95-70? Wie können die Heizparameter an den Zeitplan angepasst werden? Versuchen wir, diese Fragen zu beantworten.

Was ist das

Beginnen wir mit einigen abstrakten Thesen.

• Bei sich ändernden Wetterbedingungen ändert sich der Wärmeverlust eines Gebäudes nach diesen.. Um die Temperatur in der Wohnung konstant zu halten, ist viel mehr Wärmeenergie erforderlich als bei warmem Wetter.

Geben Sie an: Die Wärmekosten werden nicht durch den absoluten Wert der Lufttemperatur auf der Straße bestimmt, sondern durch das Delta zwischen Straße und Innenraum. Bei + 25 ° C in der Wohnung und -20 im Hof ​​sind die Heizkosten also genau die gleichen wie bei +18 bzw. -27.

• Der Wärmestrom von der Heizung bei einer konstanten Temperatur des Kühlmittels ist ebenfalls konstant. Ein Abfall der Raumtemperatur erhöht diese geringfügig (wiederum durch Erhöhen des Deltas zwischen dem Heizmedium und der Raumluft); Dieser Anstieg wird jedoch grundsätzlich nicht ausreichen, um den erhöhten Wärmeverlust durch die Gebäudehülle auszugleichen. Nur weil die untere Temperaturschwelle in der Wohnung durch den aktuellen SNiP auf 18-22 Grad begrenzt ist.

Die naheliegende Lösung für das Problem zunehmender Verluste besteht darin, die Temperatur des Kühlmittels zu erhöhen.

Offensichtlich sollte sein Wachstum proportional zur Abnahme der Außentemperatur sein: Je kälter es sich außerhalb des Fensters befindet, desto größer muss der Wärmeverlust kompensiert werden. Das bringt uns tatsächlich auf die Idee, eine bestimmte Tabelle für den Abgleich beider Werte zu erstellen.

Der Graph der Temperatur der Heizungsanlage ist also eine Beschreibung der Abhängigkeit der Temperatur der Vorlauf- und Rücklaufleitungen vom aktuellen Wetter draußen.

Wie sind die Dinge angeordnet?

Es gibt zwei verschiedene Arten von Diagrammen:

1. Für Wärmenetze.
2. Für die hauseigene Heizungsanlage.

Um den Unterschied zwischen diesen Konzepten zu klären, lohnt es sich wahrscheinlich, mit einem kurzen Einblick in die Funktionsweise der Zentralheizung zu beginnen.

KWK - Wärmenetze

Die Funktion dieses Bündels besteht darin, das Kühlmittel zu erwärmen und an den Endverbraucher abzugeben. Die Länge des Heizungsnetzes wird normalerweise in Kilometern gemessen, die Gesamtfläche in Tausenden und Tausenden Quadratmetern. Trotz der Maßnahmen zur Wärmedämmung von Rohren ist der Wärmeverlust unvermeidlich: Nach dem Übergang vom BHKW oder Kesselhaus bis zur Hausgrenze hat das Brauchwasser Zeit, sich teilweise abzukühlen.

Daher die Schlussfolgerung: Damit der Verbraucher unter Beibehaltung einer akzeptablen Temperatur den Verbraucher erreichen kann, sollte die Versorgung der Heizungsanlage am Ausgang der KWK-Anlage so heiß wie möglich sein. Der limitierende Faktor ist der Siedepunkt; Mit zunehmendem Druck verschiebt sich das Gerät jedoch zu höheren Temperaturen:

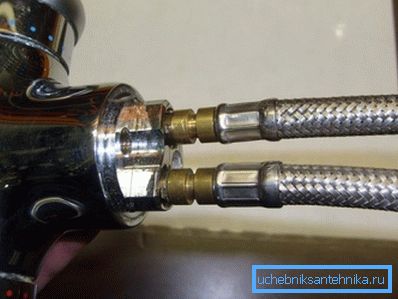

Ein typischer Druck in der Versorgungsleitung der Heizungshauptleitung beträgt 7 bis 8 Atmosphären. Ein solcher Wert, selbst unter Berücksichtigung von Druckverlusten während des Transports, ermöglicht den Start der Heizung in Häusern mit bis zu 16 Stockwerken ohne zusätzliche Pumpen. Es ist jedoch sicher für Autobahnen, Steigleitungen und Anschlüsse, Schlauchmischer und andere Elemente von Heizungs- und Warmwassersystemen.

Mit etwas Abstand wird angenommen, dass die Obergrenze der Vorlauftemperatur 150 Grad beträgt. Die typischsten Temperaturdiagramme für die Heizung von Heizungsnetzen liegen im Bereich von 150/70 - 105/70 (Vorlauf- und Rücklauftemperaturen).

Haus

Es gibt eine Reihe zusätzlicher einschränkender Faktoren für das Hausheizungssystem.

• Die maximale Temperatur des Wärmeträgers darf 95 С für Zweirohr und 105 С für Einrohrheizung des Gebäudes nicht überschreiten.

Übrigens: In vorschulischen Bildungseinrichtungen ist die Einschränkung weitaus schwerwiegender - 37 C. Der Preis für die Verringerung der Vorlauftemperatur ist eine Zunahme der Anzahl von Heizkörpern: In den nördlichen Regionen des Landes sind die Räumlichkeiten von Gruppen in Kindergärten buchstäblich von ihnen begrenzt.

• Die Delta-Temperaturen zwischen Vorlauf- und Rücklaufleitung sollten aus naheliegenden Gründen so gering wie möglich sein. - Andernfalls kann die Temperatur der Batterien im Gebäude stark variieren. Dies bedeutet eine schnelle Zirkulation des Kühlmittels. Eine zu schnelle Zirkulation durch die Hausheizung führt jedoch dazu, dass das Rücklaufwasser mit übermäßiger Wärme auf die Autobahn zurückkehrt, was aufgrund einer Reihe technischer Einschränkungen beim Betrieb der KWK-Anlagen nicht akzeptabel ist.

Das Problem wird gelöst, indem in jedem Haus ein oder mehrere Aufzugsknoten installiert werden, bei denen eine Rückführleitung mit dem Wasserstrom aus der Versorgungsleitung gemischt wird. Die resultierende Mischung gewährleistet in der Tat die schnelle Zirkulation eines großen Kühlmittelvolumens, ohne die Rückführungsleitung zu überhitzen.

Für interne Netze wird ein separater Temperaturplan basierend auf dem Aufzugsfahrplan festgelegt. Für Zweirohrkreise ist ein typischer Temperaturplan für das Heizen 95 bis 70, für Einrohre (was in Appartementhäusern jedoch eine Seltenheit ist) - 105 bis 70.

Klimazonen

Der Hauptfaktor für den Scheduling-Algorithmus ist die geschätzte Wintertemperatur. Die Kühlmitteltemperaturtabelle sollte so zusammengestellt werden, dass die Maximalwerte (95/70 und 105/70) an der Spitze des Frosts die entsprechende SNiP-Temperatur in den Wohnräumen liefern.

Lassen Sie uns ein Beispiel für den internen Zeitplan für die folgenden Bedingungen geben:

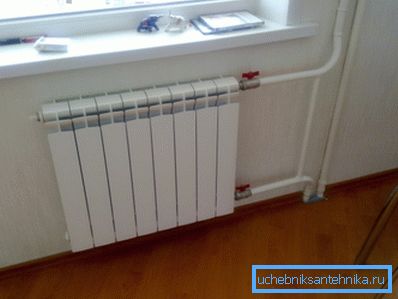

• Heizgeräte - Heizkörper mit Kühlmittelstrom von unten nach oben.
• Heizung - Zweirohr, mit Standrohr.

• Die Auslegungstemperatur der Außenluft beträgt -15 ° C.

Nuance: Bei der Bestimmung der Streckenparameter und des internen Heizungssystems wird die durchschnittliche Tagestemperatur ermittelt. Wenn es nachts -15 ist und tagsüber -5, wird -10C als Außentemperatur angezeigt.

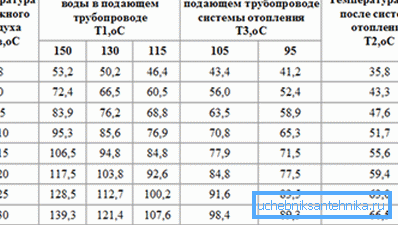

Und hier sind einige geschätzte Wintertemperaturen für russische Städte.

Anpassung

Wenn das Management der KWK- und Wärmenetze für die Parameter der Strecke verantwortlich ist, wird den Bewohnern die Verantwortung für die Parameter des Hausnetzes zugewiesen. Eine sehr typische Situation ist, wenn bei Beschwerden von Bewohnern über die Kälte in den Wohnungen Abweichungen vom Zeitplan nach unten zeigen. Etwas seltener kommt es vor, dass die Messungen in den Bohrungen der Wärmekraftmaschinen eine erhöhte Rücklauftemperatur aus dem Haus zeigen.

Wie bringen Sie die Heizparameter mit dem Zeitplan mit Ihren eigenen Händen?

Düsenbohren

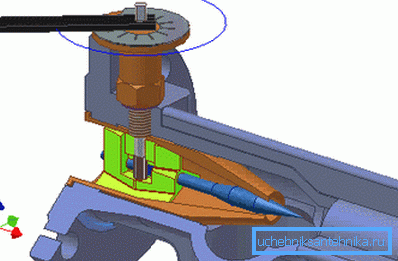

Wenn die Temperatur der Mischung und der Rücklauftemperatur zu niedrig ist, besteht die naheliegende Lösung darin, den Durchmesser der Aufzugsdüse zu vergrößern. Wie wird das gemacht?

Anweisungen - im Dienst des Lesers.

1. Überlappen Sie alle Ventile oder Ventile in der Aufzugsbaugruppe (Einlass, Haus und Warmwasser).
2. Der Aufzug wird abgebaut.
3. Die Düse wird entfernt und um 0,5-1 mm gerieben.
4. Der Aufzug wird zusammengebaut und in umgekehrter Reihenfolge mit Entlüftung gestartet.

Tipp: Anstelle der paronitovye-Dichtungen an den Flanschen kann Gummi angebracht werden, der auf die Größe des Flansches der Autokammer zugeschnitten ist.

Drosselnder Choke

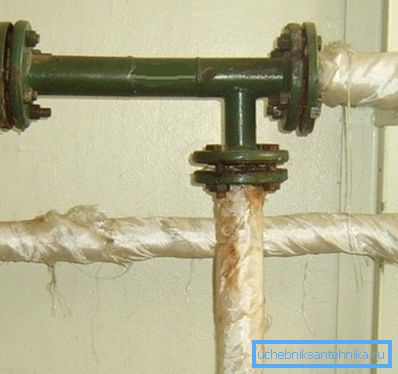

In einer kritischen Situation (starke kalte und einfrierende Wohnungen) kann die Düse vollständig entfernt werden. Damit der Aspirator nicht zu einer Brücke wird, wird er mit einem Stahlpfannkuchen mit einer Dicke von mindestens einem Millimeter festgeklemmt.

Achtung: Dies ist eine Notfallmaßnahme, die in extremen Fällen angewendet wird, da in diesem Fall die Temperatur der Heizkörper im Haus 120-130 Grad erreichen kann.

Differenzialeinstellung

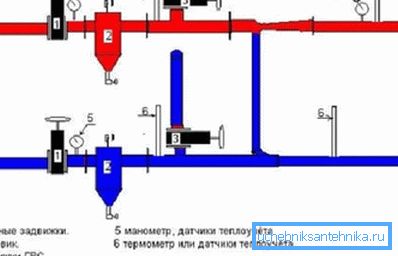

Bei erhöhten Temperaturen als vorübergehende Maßnahme bis zum Ende der Heizperiode wird es praktiziert, das Differenzial am Aufzug mit einem Ventil einzustellen.

1. Warmwasser schaltet auf Versorgungsleitung.
2. Am Rücklauf ist ein Manometer installiert.
3. Das Einlassventil an der Rücklaufleitung schließt vollständig und öffnet sich dann allmählich mit der Druckregelung am Manometer. Wenn Sie nur das Ventil bedecken, kann der Abzug der Wangen an der Stange anhalten und die Kontur auftauen. Der Abfall wird reduziert, indem der Druck im Rücklauf um 0,2 Atmosphären pro Tag bei täglicher Temperatursteuerung erhöht wird.

Fazit

Wir erinnern uns noch einmal: Die letzten beiden Empfehlungen können nur in kritischen Situationen als vorübergehende Maßnahmen angewendet werden. Das dem Artikel beigefügte Video liefert dem Leser wie immer zusätzliche Informationen zum Thema. Erfolge!
