Stahlrohrheizkörper für wohn- und industrieanlagen

Einer der wichtigsten Parameter in jedem Raum ist die angenehme Temperatur. Dies kann mit Hilfe verschiedener Heizsysteme erreicht werden, die im Wohn- und Industriebau eingesetzt werden.

In den meisten Fällen wird Wärme mit Hilfe von Heizkörpern in die Atmosphäre eines Raums übertragen, deren Gestaltung beliebig sein kann. Heute werden wir über die röhrenförmige Struktur sprechen, über ihre Eigenschaften, Abmessungen und andere Parameter informieren.

Das Funktionsprinzip von Heizkörpern

Obwohl es mehrere Möglichkeiten gibt, einen Raum zu beheizen, wird davon ausgegangen, dass der älteste und zuverlässigste Heizkörper aus Abschnitten besteht. Innerhalb des letzteren sind Kanäle für die Bewegung des Kühlmittels erforderlich, das meistens gewöhnliches Wasser ist.

Betrachten Sie das Funktionsprinzip der Heizkörper genauer und konzentrieren Sie sich auf drei Komponenten:

1. Strahlung - Während des Betriebs geben die Batterien Wärme ab. Es wurde übrigens bemerkt, dass dunkle Gegenstände mehr als helle Gegenstände in die Atmosphäre eines Raumes geben.
2. Konvektion - Art der Wärmeübertragung, wenn die Übertragung der inneren Energie in Strömen und Strahlen erfolgt.
3. Wärmeleitfähigkeit - der Prozess der Übertragung von Wärmeenergie von erhitzten Körpern auf weniger erhitzt.

Heizkörper herstellen aus:

• Gusseisen;
• Aluminium;
• Stahl
• Kupfer.

Sie können auch bimetallisch sein, zum Beispiel innen Kupfer und darüber Aluminium oder Stahl plus Aluminium.

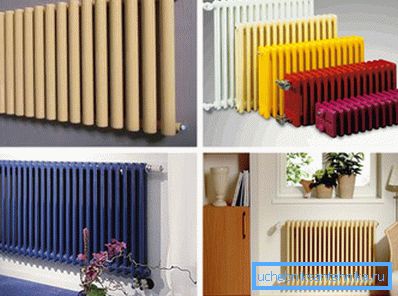

Das Design kann plattenförmig und rohrförmig sein. Letztere sind heute aufgrund ihrer Effizienz und interessanten Designlösungen besonders gefragt. Im Folgenden betrachten wir diese Parameter genauer.

Eigenschaften

Röhrenheizkörper bestehen aus mehreren Abschnitten, wie die überwiegende Mehrheit der anderen Strukturen dieses Typs. Sie sind jedoch in ihnen nicht verdreht, wie in Gusseisen-, Aluminium- oder Bimetallheizkörpern, sondern miteinander verschweißt.

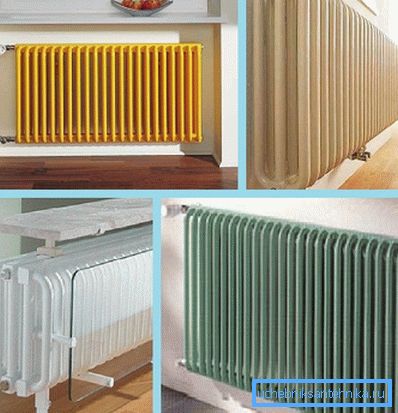

Der Wirkungsgrad des Geräts hängt von der Anzahl der Rohre in der Sektion ab. Zum Beispiel kann der minimale Wirkungsgrad aus 2 Röhren erhalten werden, die beste Option ist 6.

Tipp: Um eine große Fläche zu beheizen, empfehlen wir Heizkörper mit einer größeren Tiefe zu installieren, bei denen der Wirkungsgrad höher ist.

Gewöhnliche Rohrkonstruktionen zum Erhitzen bestehen aus Stahl. Die Beliebtheit des Materials erhöht seine Festigkeit und Zuverlässigkeit im Betrieb und hält aggressiven Umgebungen stand. In unseren Bedingungen wird dieser Parameter als wichtig erachtet, da die Qualität des Kühlmittels normalerweise auf einem niedrigen Niveau liegt.

Diese und andere Eigenschaften wie geringes Gewicht, die eine schnelle Montage und Demontage von Geräten von Hand ermöglichen, ermöglichen, dass Geräte auf dem Markt nachgefragt werden. Darüber hinaus ist der Preis eines Stahlheizkörpers 2 bis 5 Mal niedriger als bei einem Gusseisen- oder Aluminiumheizkörper derselben Heizfläche.

Vorteile:

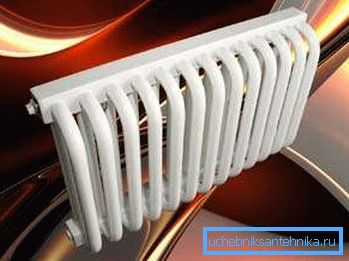

1. Hygiene, da das Gerät keine scharfen Ecken hat, lässt es sich leicht von Staub reinigen. Der gleiche Parameter macht es für Kinder sicherer.
2. Es toleriert den Heizdruckabfall des Stahlkühlers.
3. Das Material der Herstellung unterscheidet sich in der Korrosionsbeständigkeit. Um die technischen Eigenschaften zu verbessern, ist es innen mit Polymercompounds beschichtet, die die Lebensdauer der Geräte erhöhen.

Nachteile:

1. Niedrige Wärmeabgabe. Wenn wir also die Kosten pro 1 kW Leistung als Berechnungspunkt verwenden, ist das Gerät das teuerste.
2. Punktschweißbereiche sind eine potenzielle Gefahr für diese Heizkörper. Aufgrund starker Druckabfälle können sie auslaufen.

Tipp: Der Einbau solcher Geräte wird in autonomen Heizsystemen bevorzugt.

Gesamtabmessungen und Druck

Der erste Parameter ist für die Auswahl des Installationsortes des Heizgerätes erforderlich:

Berechnen Sie die Anzahl der Abschnitte

Wie oben erwähnt, kann der Rohrheizkörper in die Zentralheizung und in die Einzelheizung eingebaut werden. Obwohl die letztere Option aufgrund des niedrigen Drucks des Kühlmittels am bevorzugtesten ist.

Wo immer es installiert ist, ist es jedoch äußerst wichtig, die erforderliche Anzahl seiner Abschnitte korrekt zu berechnen. Andernfalls erhalten Sie nicht den erwarteten Komforteffekt.

Das Design hat zwar ein Schnittgerät, ist aber nicht zusammenlegbar, so dass Sie die fehlenden nicht nachträglich hinzufügen oder die zusätzlichen entfernen können. Die Standardnummer ist der 2., 6., 8. und 12. Sektionsheizkörper. Manchmal sind handelsübliche Batterien erhältlich, die aus 14 oder 16 Batterien bestehen.

Tipp: Berücksichtigen Sie bei der Berechnung der Anzahl der Abschnitte, dass die durchschnittliche Wärmeleistung der einzelnen Abschnitte im Bereich von 80-120 Watt liegen kann.

Bauanweisung sagt, dass nach den Normen für die Heizung 1 m² müssen 100 Watt Wärme aufbringen. Sie müssen nur die Fläche des Raums kennen und diesen Wert mit 100 Watt multiplizieren.

Folgende Faktoren sollten bei der Berechnung ebenfalls berücksichtigt werden:

1. Wenn sich 2 Außenwände und 1 Fenster im Raum befinden, müssen Sie der resultierenden Zahl 20% hinzufügen.
2. Mit 2 Außenwänden und dem 1. Fenster steigt die Nachfrage um 30%.
3. Wenn das Fenster nach Norden oder Nordosten zeigt, sollte die Wärmemenge innerhalb von 10% hinzugefügt werden.
4. Bei der Installation eines Rohrheizkörpers muss dieser in eine nicht abgedeckte tiefe Nische versenkt werden, die Wärmeübertragung muss um 5% erhöht werden.
5. Erhöhen Sie für eine geschlossene Nische mit einer massiven Platte und mit zwei horizontalen Schlitzen die Wärmezufuhr um 15%.

Tipp: Wenn es mehrere Faktoren im Raum gibt, die eine Erhöhung der Wärmeenergie erfordern, müssen diese summiert werden, um den endgültigen Heizbedarf zu erreichen.

Beispiel

Wenn die Fläche des Raumes 20 m beträgt² Sie benötigen - 20 x 100 W = 2000 W. Danach ist es notwendig, durch den durchschnittlichen Wärmedurchgangswert von einem Abschnitt - 2000 zu dividieren: 100W = 20 (Abschnitte). Jetzt können Sie einen oder zwei Heizkörper erwerben, so dass die Summe ihrer Abschnitte 20 beträgt.

Wenn der Raum 1 Fenster und 2 Außenwände hat, fügen Sie 4 weitere Abschnitte hinzu - 20 x 20% = 24 Abschnitte.

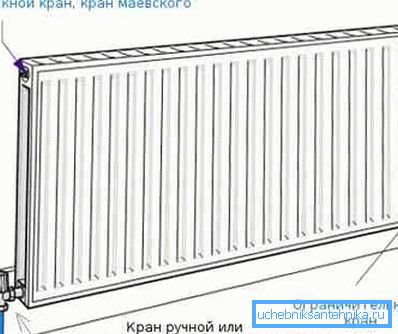

So schließen Sie Rohrheizkörper an

Es gibt drei Hauptmöglichkeiten, um diesen Heizgerätetyp an ein Hausheizungssystem anzuschließen:

1. Unten - Das Rohr von der Wärmequelle wird einerseits dem unteren Kühlerrohr zugeführt, der Auslass ist mit der anderen verbunden.

1. Seitlich - Die Warmwasserleitung ist an einer Seite mit der oberen Leitung verbunden, der Ausbau erfolgt am unteren Ende.

1. Diagonale - Das Rohr von der Wärmequelle wird dem oberen Zweigrohr der Batterie zugeführt, während gleichzeitig der Auslass von der gegenüberliegenden Seite des unteren Zweigrohrs erfolgt.

Tipp: Experten gehen davon aus, dass der größte Effekt der Wärmeübertragung vom Kühler mit einem seitlichen Anschluss erzielt werden kann.

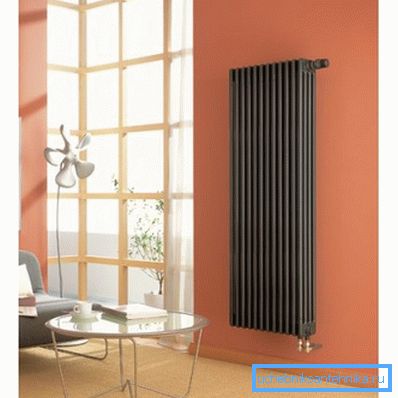

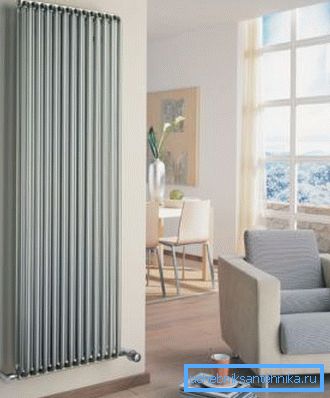

Rohrheizkörper in Raumgestaltung

Bei der Auswahl eines Heizgeräts empfehlen wir, nicht nur von seinen Kosten auszugehen. Ein wichtiger Faktor ist das Aussehen des Geräts. Es ist auch ratsam, die architektonischen Merkmale der Gebäude und die Gestaltung des Raumheizungssystems zu berücksichtigen.

Gleichzeitig gibt es viele Einschränkungen, die die Auswahl der Heizvorrichtung beeinflussen können, beispielsweise die Gestaltung des Raums und die Eigenschaften des Materials, aus dem der Heizkörper besteht.

Obwohl die Produktpalette recht groß ist, nimmt der Konzern Arbonia, der unter dem Motto „Die Wärme der Räumlichkeiten in bester Form“ steht, einen besonderen Platz ein. Seine Hauptprodukte sind Rohrheizkörper aus Stahl, Designheizkörper und Handtuchwärmer.

Bei der Auslegung einer Heizvorrichtung wird nicht nur die optimale Wärmeverteilung von Strahlung und Konvektion berücksichtigt, sondern auch die ästhetische Komponente der Vorrichtung. Sie können die Produkte in Industrie- und Wohngebäuden verwenden, da sie aufgrund der abgerundeten Ecken keine Gefahr für den Menschen darstellen, und die leichte Reinigung ermöglicht es auch Allergien, sich wohl zu fühlen.

Fazit

Nach eingehender Betrachtung in dem Artikel Stahlrohrheizkörper kann man sagen, dass sie sich erfolgreich in den Raum eines jeden Raums einfügen - in Wohngebäuden und in der Industrie. Bei der Auswahl sollte auf die richtige Auswahl der Abschnitte sowie auf die ästhetische Seite der Geräte geachtet werden.

Es ist am besten, sie in der autonomen Heizung anzuwenden, wo der Druck des Kühlmittels niedrig ist. Das Video in diesem Artikel hilft Ihnen, zusätzliche Informationen zu diesem Thema zu finden.
