So wählen sie einen gaskessel für das heizen: machen sie

In diesem Artikel erfahren Sie, wie Sie einen Gasheizkessel wählen. Wir werden herausfinden, wie die Wärmekapazität des Produkts berechnet wird, und wir werden die Klassifizierung moderner Gasheizgeräte kennenlernen. Unser Material enthält keine abschließenden Empfehlungen: Der Zweck des Schreibens besteht darin, dem Leser zu helfen, durch die Vielfalt der Marktangebote zu navigieren.

Wärmeleistung

Der Hauptparameter eines Heizgeräts ist seine Heizleistung. Wie berechnet man den Bedarf für ein Haus mit bekannten Parametern?

Die universellste Formel, die den Isolationskoeffizienten des Gebäudes berücksichtigt. Dadurch kann der Wärmebedarf in Gebäuden mit nicht normalisiertem Wärmewiderstand der umschließenden Strukturen (dh sehr gut oder sehr schlecht isoliert) geschätzt werden.

Es hat die Form Q = V * Dt * K / 860.

Was steckt hinter der variablen Notation?

• Q - Wärmeleistung Die Formel ermöglicht es Ihnen, den berechneten Wert in Kilowatt zu erhalten.
• V ist das Gesamtvolumen des Raums in Kubikmetern.

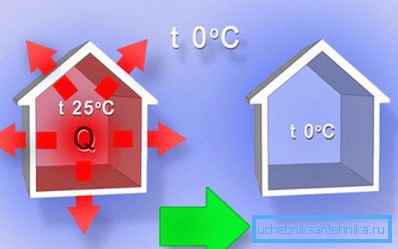

• Dt ist die berechnete maximale Temperaturdifferenz zwischen dem Raum und der Straße.
• K - Isolationskoeffizient.

Zwei Parameter müssen kommentiert werden.

Dt wird im Allgemeinen als Differenz zwischen der vom SNiP empfohlenen Temperatur einer Wohnung (+ 18-22 ° C) und der Durchschnittstemperatur der kältesten Fünf-Tage-Woche der letzten Jahre berechnet.

Bitte beachten Sie: Wenn das Haus etwa +25 oder +30 unterstützen soll, wird der Parameter entsprechend angepasst.

Der Isolationskoeffizient ist der nachstehenden Tabelle zu entnehmen.

Lassen Sie uns als Beispiel den Wärmebedarf in einem 10 * 10 * 3 Meter großen Haus in der Stadt Shimanovsk in der Region Amur berechnen, vorausgesetzt, die Temperatur wird auf +25 ° C gehalten.

Die Wände des Hauses mit einer Dicke von eineinhalb Ziegeln sind mit 150 Millimeter Schaumstoff isoliert. Fenster - mit doppelt verglasten Fenstern.

1. Das Volumen des Gebäudes beträgt 10 * 10 * 3 = 300 m3.
2. Daten zu typischen Wintertemperaturen für jede Stadt sind in der bekannten Internet-Enzyklopädie leicht zu finden. Das durchschnittliche Minimum des kältesten Monats ist -32,5 C. Es ist zu Dt = 25 - -32,5 = 57,5 ​​Grad geworden.
3. Die Qualität der Isolierung des Hauses liegt nahe an dem maximal möglichen, so dass der Isolationskoeffizient sicher gleich 0,7 angenommen werden kann.
4. Die Berechnung sieht also wie folgt aus: 300 * 57,5 ​​* 0,7 / 860 = 14 KW.

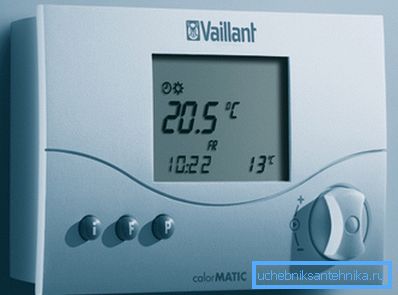

Nuance: Bei der Auswahl eines bestimmten Modells wird die Wärmeleistung immer aufgerundet. Alle modernen Gaskessel sind mit Thermostaten ausgestattet, so dass eine Überkapazität nur etwas längere Betriebsunterbrechungen bedeutet. Auf dem Höhepunkt der Kälte können sich die zusätzlichen 1-2 Kilowatt als überflüssig erweisen.

Wie hat sich die Wahl einer Gasheizkesselheizung erwiesen - wir haben es herausgefunden. Welche anderen Optionen sollte ich beachten?

Installationsmethode

In der Outdoor-Version finden Sie häufiger Geräte mit erheblicher Leistung (von 50 KW bis 2 - 5 MW). Es gibt jedoch Ausnahmen: Im Sortiment vieler drittklassiger Hersteller gibt es extrem günstigere Outdoor-Modelle, die nur 7-10 Kilowatt Wärme abgeben.

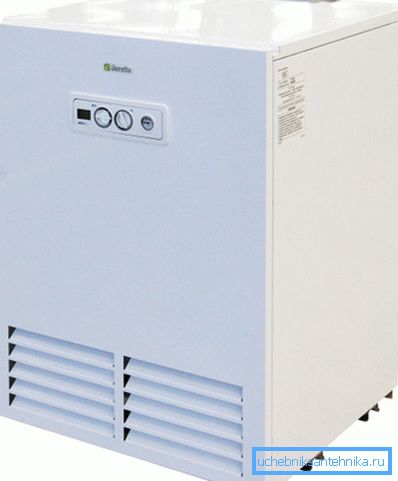

Das herausragendste Merkmal des Fußbodenheizkessels ist, dass es sich nur um einen Brenner, einen Wärmetauscher und ein System zur automatischen Einstellung der Temperatur des Wärmeträgers handelt. Die Sicherheitsgruppe, der Ausdehnungsbehälter und die Umwälzpumpe sind separat montiert.

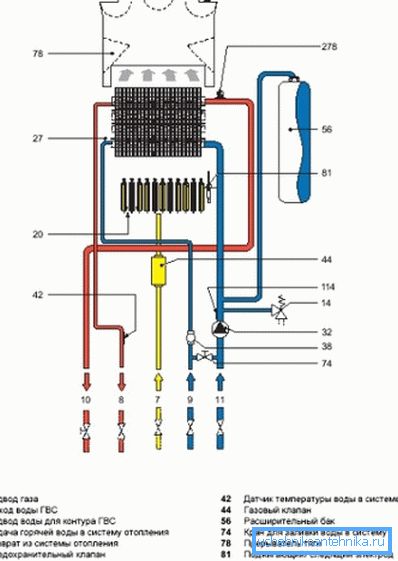

Im Gegensatz dazu ist bei Wandprodukten eine moderate Leistung (nicht mehr als 100 KW) üblich, und der Hersteller gibt mindestens die Sicherheitsgruppe und die Umwälzpumpe sowie häufig den Ausgleichsbehälter direkt in den Kesselkörper vor. Tatsächlich haben wir einen kleinen Heizungsraum: Um loszulegen, müssen Sie das Gerät nur direkt an die Kontur anschließen, ohne zusätzliche Umreifungselemente.

Wärmetauschermaterial

Bodenkessel

Für Outdoor-Kessel, gekennzeichnet durch die Verwendung von Wärmetauschern aus Stahl und Gusseisen.

• Die ersten werden insbesondere in Industrieanlagen eingesetzt und erlauben aufgrund der hohen Betriebstemperatur enorme Wärmeleistungen.

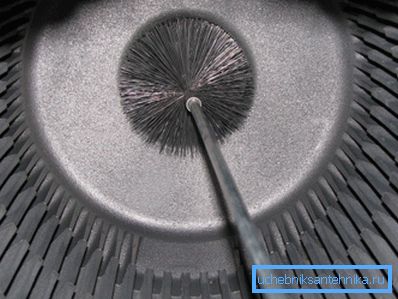

• Eine Besonderheit der Sekunde ist eine erhebliche Masse, die die moderate mechanische Festigkeit von Gusseisen und eine begrenzte Betriebstemperatur kompensiert. Gusseisenwärmetauscher für Großkessel werden häufig von den Herstellern als separate Abschnitte geliefert und vor Ort montiert - gerade wegen des enormen Gewichts.

Wandheizkessel

Auch hier sind zwei Möglichkeiten möglich.

• In diesem Fall werden Stahlwärmetauscher verwendet. Tatsächlich sind sie mit den meisten Produkten der unteren und mittleren Preisklasse ausgestattet.

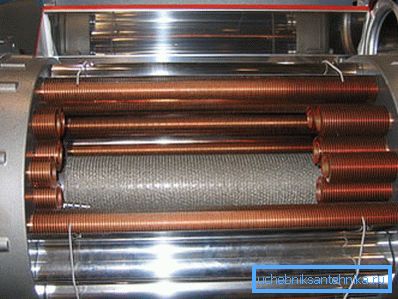

• Kupfer wird zusammen mit Stahl verwendet. Es gibt sogar noch strengere Einschränkungen für die Temperatur der Flamme als für Gusseisen. Die höchste Wärmeleitfähigkeit des Metalls ermöglicht es jedoch, den Wärmetauscher bei gleicher Wärmeleistung kompakter zu gestalten, wodurch die Gesamtabmessungen des Kessels reduziert werden können.

Funktionalität

Der sogenannte Einkreiskessel hat einen einzigen Wärmetauscher und ist ausschließlich und ausschließlich zur Erwärmung des Kühlmittels bestimmt.

Bypass-Produkte versorgen ein Haus zusätzlich mit heißem Wasser.

Wasser kann auf drei Arten erwärmt werden:

1. In einem separaten Plattenwärmetauscher. Es ist attraktiv, weil es die Reparatur des Warmwasserkreislaufs ermöglicht, ohne die Heizfunktionen zu beeinträchtigen.
2. In einem koaxialen (Rohr in Rohr) bithermischen Wärmetauscher, bei dem das Warmwasser aus dem Kühlmittel erwärmt wird.

Es ist merkwürdig: Bei Zweikreiskesseln mit Durchlauferhitzern ist ein gleichzeitiger Betrieb der Warmwasserversorgung und des Heizens in der Regel nicht möglich. Wenn das Warmwasser geöffnet ist, wird die gesamte Leistung des Heizkessels zu seiner Heizung geleitet.

1. Im eingebauten Speicher heizt sich die indirekte Beheizung wieder durch den Kühlmittelstrom auf.

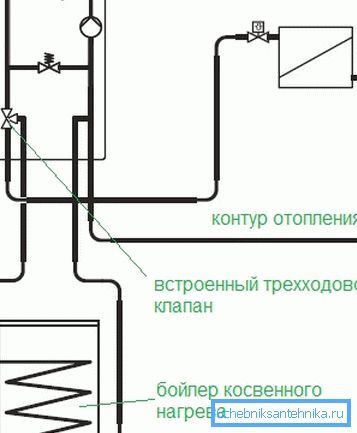

Ein externer indirekter Heizkessel kann übrigens an einen Einkreiskessel angeschlossen werden. Bei einer bestimmten Konfiguration der Umreifung wird das Haus außerhalb der Heizperiode mit Warmwasser versorgt. In diesem Fall zirkuliert das Kühlmittel in einem kleinen Kreis - zwischen Kessel und Kessel.

Wie wählt man einen Heizgaskessel in Bezug auf die Funktionalität? Welches Schema wird bevorzugt?

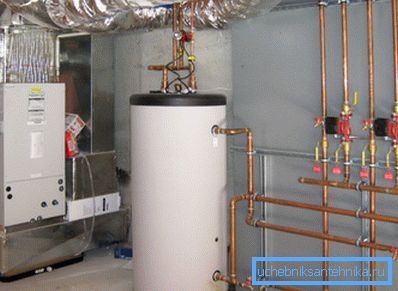

Dies ist der seltene Fall, wenn der Autor sich recht klar beraten lässt. Unsere Wahl ist ein Produkt mit einem Warmwasserspeicher (Boiler) und indirekter Heizung.

Bei welchem ​​Schema ist es besser zu stoppen: Bei einem Einkreiskessel mit einem Außenkessel oder einem Doppelkreislauf mit eingebautem Kessel hängt nur die Raumgröße ab. Separate Geräte benötigen mehr Platz.

Was ist der Grund für eine solche eigenartige Anweisung? Der Durchlauferhitzer ist doch viel kleiner als der Speicherheizer, oder?

Das stimmt, aber der Boiler liefert im Gegensatz zu einer Konkurrenzlösung eine stabile Warmwassertemperatur. Bei einem Durchlauferhitzer mit automatischer Einstellung der Brennerflamme kommt der Versuch, zu duschen, zu einem ständigen Kampf gegen die Mischbatterien. Glauben Sie mir, das ist sehr unpraktisch.

Zugkraft

Es kann natürlich und gezwungen sein.

Natürlich

Die sogenannten atmosphärischen (offenen) Brenner mit natürlichem Rauchgas entziehen die Luft direkt dem Raum, in dem die Heizungsausrüstung installiert ist, und leiten die Verbrennungsprodukte in den Kamin oder den Lüftungskanal. Der einzige gravierende Vorteil der Regelung ist die Energieunabhängigkeit: Sie kann arbeiten, wenn es keinen Strom gibt.

Die Nachteile sind viel mehr.

• In einem Mehrfamilienhaus mit wohnungseigener Heizung ist der Betrieb solcher Geräte grundsätzlich nicht möglich. Im Ventkanal werden die Verbrennungsprodukte von fünf bis zehn Kesseln einfach nicht übersehen.
• Wenn in der Sommerhitze gearbeitet wird, heizt ein Kessel, der ein Haus mit heißem Wasser versorgt, den Raum zusätzlich, indem er den Kamin erwärmt.
• Schließlich stellt der Einsatz von Geräten mit atmosphärischen Brennern hohe Anforderungen an die Belüftung und die Raumgröße. Insbesondere sollte sein Volumen mindestens 15 Kubikmeter betragen; Jedes Kilowatt Kesselleistung erhöht diese Zahl um weitere 0,2 m3. Obligatorisches Fenster und Freiraum unter der Tür für den Luftstrom aus anderen Räumen.

Gezwungen

Ein geschlossener Brenner (die jeweiligen Kessel werden oft als aufgeladene oder aufgeladene Kessel bezeichnet) saugt die Luft von der Straße ab und entfernt dort auch die Verbrennungsprodukte. Zu diesem Zweck können zwei getrennte Luftkanäle verwendet werden, oder öfter ein koaxialer. Im letzteren Fall kühlt die eintretende Luft, die durch die äußere Hülle strömt, die Verbrennungsprodukte und verhindert, dass sich die Heizstrukturen des Hauses erwärmen.

Zugkraft wird vom Ventilator bereitgestellt. Dementsprechend ist eine externe Stromversorgung für den Betrieb eines geschlossenen Brenners erforderlich. Darüber hinaus beinhaltet der Turbobrenner nur die Installation des Kessels und ausschließlich an der Außenwand.

Nützlich: Es wird empfohlen, den koaxialen Luftkanal leicht geneigt zur Innenseite zu montieren und den Kondensatsammler zu vervollständigen. Andernfalls kann das Einfrieren von Kondensat in extremer Kälte das Rohr vollständig blockieren.

Zündung

Piezo-Zündung

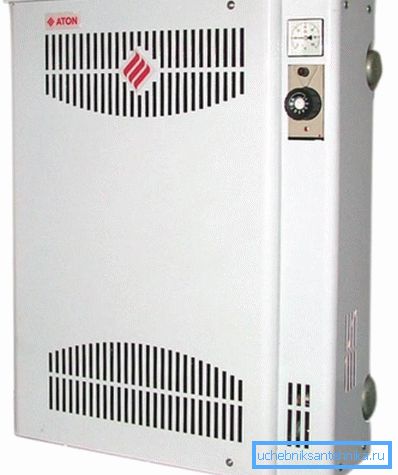

Die meisten in Russland und der Ukraine hergestellten Geräte gehören zum nichtflüchtigen Typ und sind mit einer Piezozündung ausgestattet.

Wie funktioniert das?

• Das Drücken der Taste wird an das piezoelektrische Element übertragen und verursacht einen Luftdurchbruch zwischen den Kontakten, wenn ein erheblicher Potentialunterschied auftritt..
• Funken entzündet Zünder (Zündbrenner), der die gesamte Zeit des Kessels verbrennt.
• Abhängig von der Temperatur des Kühlmittels öffnet der Thermostat periodisch die Gaszufuhr zum Hauptrohrbrenner, die vom Zünder gezündet wird und Wasser oder Frostschutzmittel im Kreislauf erhitzt.
• Einfache Bimetall-Schutzmechanismen unterbrechen die Gaszufuhr, wenn das Kühlmittel überhitzt ist und die Flamme des Zündbrenners erlischt.

Dieses Schema hat keine Alternative, wenn keine konstante Stromversorgung vorhanden ist. Dies bedeutet jedoch einen geringen Automatisierungsgrad. Darüber hinaus verbraucht ein ständig brennender Zünder bis zu 20% des gesamten vom Kessel verbrauchten Gases.

Elektronisch

Volatile Zündungsoption ermöglicht Ihnen:

1. Abgebender Pilotbrenner. Der Hauptbrenner zündet Hochspannungsentladung.
2. Verwenden Sie zusätzliche Automatisierungswerkzeuge: GSM-Steuerung, Wetterüberwachung, Ferntemperatursensoren usw.

Der elektrische Teil der Ausrüstung - Lüfter und Steuerungselektronik - verbraucht bis zu 120 Watt konstante Leistung.

Wie wählt man Gasheizkessel nach Zündungsart? Die Antwort liegt auf der Hand: Elektronische Zündung ist vorzuziehen, wenn keine langen Stromunterbrechungen auftreten. Kurzfristige Stillstände sind kein Problem: Um nicht ohne Heizung in der Kälte zu sitzen, reicht es aus, den Heizkessel über eine USV mit ausreichend großer Batterie mit den eigenen Händen zu verbinden.

Konvektion und Kondensation

Es scheint, dass das grundlegende Schema von Gasheizgeräten einfach und klar ist: Die Flamme gibt Wärme an den Wärmetauscher ab, durch den Wasser fließt; Es heizt sich auf und überträgt Wärmeenergie an Heizkörper. Unter idealen Bedingungen kann der Wirkungsgrad eines solchen Systems 95% erreichen; Die restlichen 5% werden von heißen Verbrennungsprodukten mitgerissen.

Es sind jedoch Gaskessel auf dem Markt zu finden, für die ein Wirkungsgrad von 107 - 109% angekündigt wird. Ja, es ist unwahrscheinlich, dass deren Preis einen wirtschaftlichen Käufer anspricht. aber sie existieren Haben die Industriellen die Perpetual Motion Machine erfunden?

Leider sind Hersteller etwas schlau: Die Hauptprodukte der Verbrennung flüchtiger Kohlenwasserstoffe sind Kohlendioxid und Wasser. Dementsprechend verlässt der Kessel die warme Luft, die mit Wasserdampf gesättigt ist.

Im Fall des herkömmlichen Kessels - der sogenannten Konvektion - beschränken die Hersteller die Temperatur des Kühlmittels in der Rücklaufleitung künstlich auf einen Mindestwert von 55 ° C, um Feuchtigkeitskondensation am Wärmetauscher zu vermeiden. Neben Dampf und CO2 enthält das Kondensat Spuren organischer Säuren, wodurch die Lebensdauer von Metallen mit geringer Korrosionsbeständigkeit stark verringert wird.

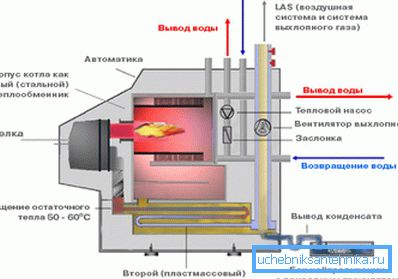

Hersteller von Brennwertgeräten gehen jedoch andersherum:

1. Der zusätzliche Wärmetauscher wird auf 30-40 ° C gekühlt und ist korrosionsfest.
2. Über ihn organisierte Kondensatableitung in den Abwasserkanal.

Warum ist das alles notwendig? Dann, so dass der Phasenübergang zwischen Wasserdampf und Wasser, der bei der Energiefreisetzung auftritt, dem Economizer (Niedertemperaturwärmetauscher) zusätzliche 10-12% Wärme gibt. Infolgedessen kann der Wirkungsgrad der Vorrichtung tatsächlich 100% übersteigen, wenn man die volle Verbrennungswärme des Gases für sie übernimmt.

Wie wählt man Gasheizkessel nach dem verwendeten Arbeitsschema? Um ehrlich zu sein, spielt die Effizienz eines Brennwertkessels keine entscheidende Rolle: Er ist viel teurer als ein Konvektionskessel, und für ein kleines Haus beträgt die Amortisationszeit mindestens 7-10 Jahre.

Die Verwendung von Niedertemperaturheizung ohne komplizierte Temperaturanpassungsverfahren ist jedoch definitiv ein Plus. Normalerweise werden die für den Betrieb eines mit Wasser beheizten Fußbodens erforderlichen geschätzten 30 bis 40 Grad erhalten, indem ein zusätzlicher Kreislauf mit einer eigenen Pumpe und ein Thermostatventil installiert werden, das den Durchfluss dosiert.

Fazit

Wir hoffen, dass die Informationen, die dem Leser zur Verfügung gestellt werden, ihm helfen werden, eine gute Wahl zu treffen. Das beigefügte Video enthält wie immer zusätzliches thematisches Material. Erfolge!
