So wählen sie eine pumpe für das heizungssystem: ein
Die Auswahl einer Pumpe für eine Heizungsanlage ist eine wichtige Planungsphase, in der die für die Eigenschaften am besten geeignete Einheit gefunden werden sollte. Wir werden über die wichtigsten Kriterien und Methoden dieser Auswahl sprechen und analysieren, wie eine Pumpe für die Heizung ausgewählt wird.
Berechnung von Parametern
Hauptmerkmale

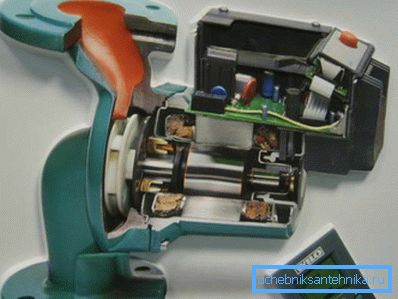

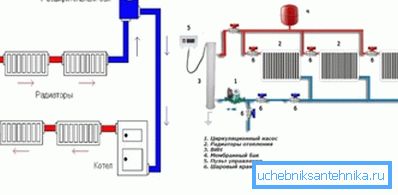

Die Heizschemata unterscheiden sich, und der Hauptunterschied besteht in der Art und Weise, wie Kühlmittel vom Heizkessel zu den Heizkörpern geleitet wird.
Es gibt zwei Hauptwege:
- Natürliche Zirkulation. Tritt aufgrund der Schwerkraft aufgrund von Unterschieden in der Dichte von heißem und kaltem Wasser auf. Da die Effizienz der Heizung von der Strömung des Warmwassers abhängt, reicht die Geschwindigkeit der natürlichen Zirkulation im Heizungssystem des Hauses oft nicht aus.

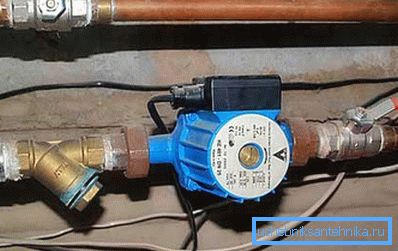

- Zwangsumlauf. Dazu wird eine spezielle Einheit in die Rohrleitung eingebaut, die das Kühlmittel mit der erforderlichen Geschwindigkeit und dem erforderlichen Druck pumpt. Die meisten modernen Heizungssysteme basieren auf dem Prinzip der erzwungenen Zirkulation.
Beachten Sie! Verwechseln Sie nicht das zentralisierte Strömungsschema mit der natürlichen Zirkulation: Das Kühlmittel in städtischen Wohnungen steht unter erheblichem Druck, der mit speziellen Geräten eingespritzt wird.

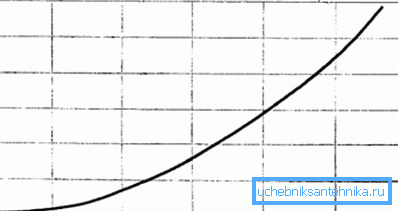

Damit das Schema normal funktioniert, erfordert der Befehl die Berechnung aller Parameter, auf deren Grundlage die Leitungsabschnitte, die Kühlerleistung, die Kesselkapazität und die Leistung der Heizungsumwälzpumpe ausgewählt werden. Einer dieser Parameter ist die hydraulische Kennlinie:
In der Grafik sehen wir, dass der Widerstand direkt von der Kühlmittelströmung abhängt, dh je schneller sich das Wasser entlang der Kontur bewegt, desto mehr Widerstand erfährt es. Dementsprechend steigt der Druck.

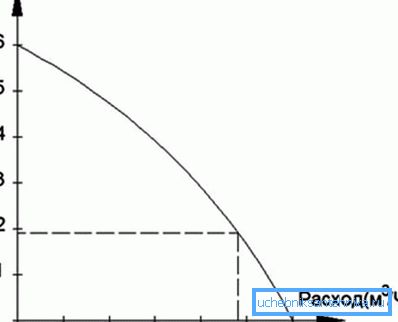

Betrachten Sie nun die Druckcharakteristik der Zirkulationsvorrichtung:
In dieser Grafik sehen wir die Abhängigkeit des Druckverlusts von der Fördermenge der Pumpe. Hier sehen wir eine umgekehrte Beziehung, das heißt, wenn der Motor ausgeschaltet ist, sind die Verluste maximal und mit zunehmender Leistung fallen die Verluste ab.

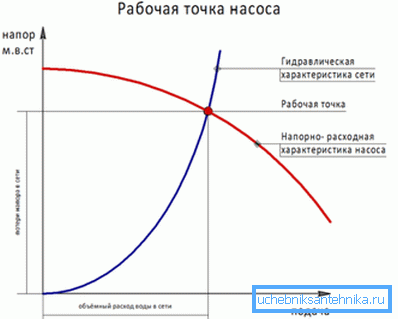

Wenn wir diese beiden Graphen kombinieren, erhalten wir folgendes Bild:
Beachten Sie! Der Arbeitspunkt erlaubt uns zu bestimmen, welcher Widerstand in den Rohren bei maximalem Durchfluss (Durchfluss) des Kühlmittels sein wird. Dies bedeutet, dass unsere Vorrichtung ausreichend Kapazität haben muss, um den erforderlichen Fluss bereitzustellen, gleichzeitig muss sie jedoch ausreichend sein, um den entsprechenden hydraulischen Widerstand zu bewältigen.
Leistungsberechnung
Da es schwierig sein wird, mit den eigenen Händen eine grafische Darstellung der hydraulischen Eigenschaften des Heizkreises zu erstellen, wird die Berechnung nach einem vereinfachten Schema durchgeführt. Wir müssen also den maximalen Durchfluss (Kapazität) und den hydraulischen Widerstand bestimmen. Beginnen wir mit der Leistung.
Die vom Heizkreis verbrauchte Wärmeenergie wird durch folgende Abhängigkeit ausgedrückt:
Die Formel verwendet die folgenden Werte:
- W ist die Wärmeenergie, die zum Heizen unserer Räume in Watt benötigt wird (thermische Leistung des Kreislaufs);
- C ist die Wärmekapazität des Kühlmittels, W / Liter * ° C;
- Q - Kühlmittelflussrate, m3 / Stunde;
- t1 und t2 sind die Temperaturen des zugeführten bzw. entnommenen Kühlmittels.
Die Auswahl der Pumpe für die Heizung erfolgt nach Leistung. Die Leistung des Geräts muss der maximalen Durchflussrate des Kühlmittels entsprechen. Daher müssen wir unsere Formel zur Ermittlung des Durchflusses umsetzen:
Q = W / C * (t1 - t2)

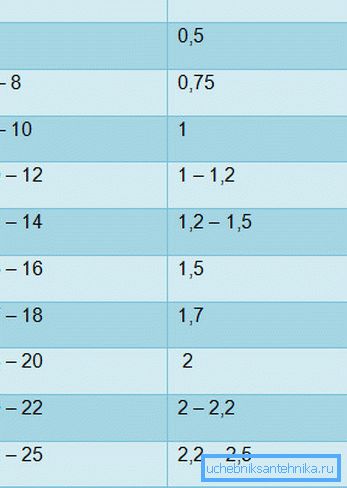

Die Energiemenge W kann anhand der Tabelle ermittelt werden:
Die Wärmekapazität von Wasser wird mit 1,163 W / Liter * ° C angenommen, die Temperaturdifferenz zwischen Vor- und Rücklauf beträgt 20 ° C (laut SNiP). Von hier bekommen wir:
Q = W / 1,163 * 20 = 0,043 * W
Beachten Sie! Das heißt, wenn wir die Kühlmitteldurchflussmenge für einen Raum mit einer Heizwärme von 10 kW bestimmen müssen, müssen wir 10.000 mit 0,043 multiplizieren und 430 Liter pro Stunde erhalten.
Berechnung des hydraulischen Widerstands
Die professionelle und genaue Berechnung des hydraulischen Widerstands des Heizkreises ist eine sehr schwierige Aufgabe, die besondere Kenntnisse und Fähigkeiten erfordert. Wir verwenden eine vereinfachte Methode, nach der der Druck der Umwälzpumpe gleich ist:
H = N * k, wobei:
- H ist die Höhe der Wassersäule in Metern;
- N - die Anzahl der Stockwerke im Gebäude einschließlich der Keller;
- k ist ein Koeffizient, der dem durchschnittlichen hydraulischen Verlust pro Etage eines Gebäudes oder Gebäudes entspricht. Nach SNiP beträgt dieser Koeffizient 0,7 - 1,1 m für Zwei-Rohr-Systeme und 1,16 - 1,85 m für Kollektor-Strahl-Versorgungssysteme.

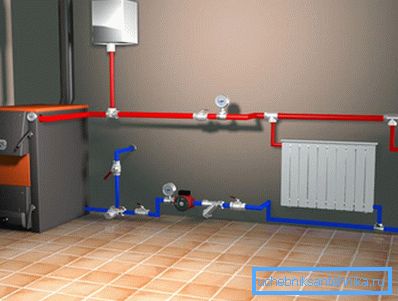

Beachten Sie! Es stellt sich also heraus, dass bei einem zweistöckigen Haus mit Keller und einer zweirohrigen Heizungsleitung der Motor einen Druck von 3 * 1,1 = 3,3 m liefern muss.

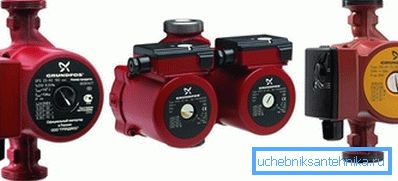

Pumpenauswahl
Wir haben also zwei Größen - Widerstand und Leistung. Kehren wir zu unserem Zeitplan mit der Druckkopf- und Konto-Charakteristik zurück.

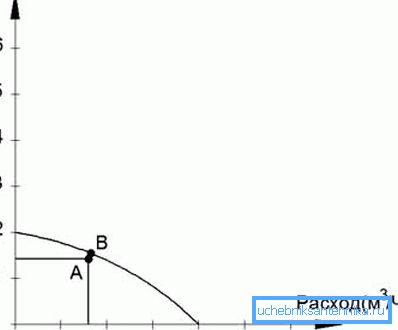

Wir verschieben den Widerstandswert auf der Y-Achse und den Durchflusswert auf der X-Achse und wählen dann die Einheit aus, deren Diagramm der Druck-Fluss-Abhängigkeit in der Nähe dieses Punktes liegt:
Beachten Sie! In der Grafik sind in der Regel drei Linien für verschiedene Betriebsarten des Motors dargestellt. Es ist am besten, sich an der zweiten Geschwindigkeit zu orientieren, und der Arbeitspunkt sollte im mittleren Drittel des Diagramms liegen, da er dem höchsten Wirkungsgrad entspricht.

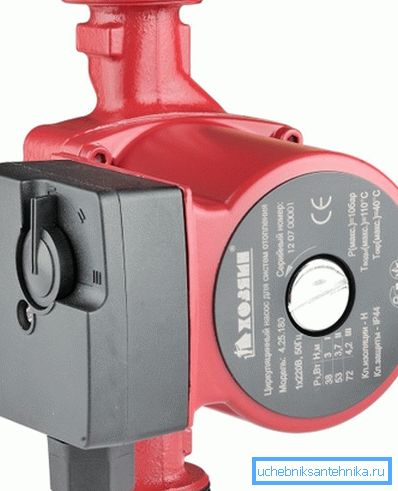

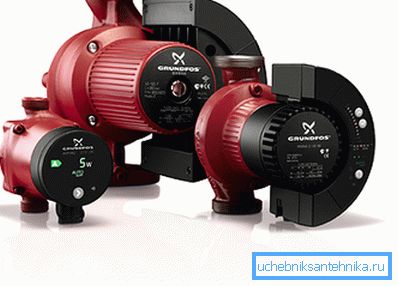

Natürlich muss ein Gerät ausgewählt werden, das für hohe Umgebungstemperaturen (95 - 110 ° C) ausgelegt ist, und auch den Durchmesser des Rohrs kennen, in das das Gerät eingebettet wird. Der Preis des Geräts hängt vom Hersteller und der Qualität ab.
Fazit
Die richtige Wahl der Umwälzpumpe für den Heizkreislauf erfolgt rechnerisch. Wenn Ihnen das vorgestellte Material zu kompliziert erscheint, schauen Sie sich das Video im Artikel an.
