So verbinden sie radiatoren in einem zentralen oder

In diesem Artikel werden wir uns mit aktuellen Verbindungsmöglichkeiten für Radiatoren beschäftigen und die Eigenschaften ihrer Implementierung erläutern. Das Thema des Artikels ist von erheblichem Interesse, da die Erweiterung des Angebotes an Heizgeräten auf dem Markt die korrekte Auswahl, Installation und den richtigen Betrieb erfordert.

Bevor Sie jedoch sagen, wie ein Heizkörper angeschlossen werden soll, müssen Sie die Art der Heizsysteme und die Merkmale ihrer Anwendung bestimmen.

Arten von Systemen, in denen Heizbatterien integriert sind

Um das Prinzip des Anschließens der Batterie mit den eigenen Händen zu verstehen, müssen Sie eine allgemeine Vorstellung davon haben, in welchem ​​System dieses Gerät verwendet werden soll (siehe auch den Artikel Kupferheizkörper: Merkmale, technische Merkmale und Installationsverfahren).

Derzeit sind weltweit zwei Arten von Heizsystemen in Betrieb:

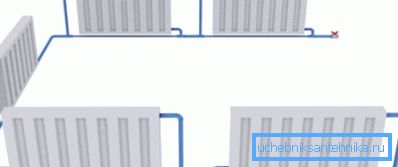

• Einrohrsystem wird in der Regel in mehrstöckigen Wohngebäuden eingesetzt. Das Funktionsprinzip ist einfach: Warmes Wasser zirkuliert durch eine Leitung und durchläuft eine bestimmte Anzahl von Batterien.

Systeme eines Einrohrtyps sind am einfachsten in Bezug auf die Vorrichtung und daher ist der Preis ihrer Realisierung niedrig. Diese Lösung hat jedoch einen großen Nachteil - die Unfähigkeit, Temperaturanzeigen in verschiedenen Räumen unabhängig voneinander zu steuern.

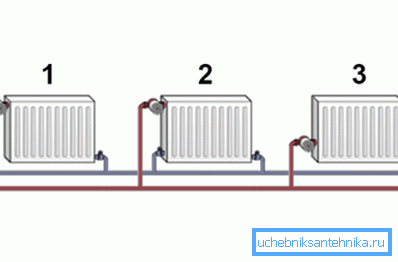

• Das Zwei-Rohr-System ist im Gerät komplexer, aber zusammen mit der Wärmeübertragung, die der Konstruktionsnorm entspricht, können Sie die optimalen Temperaturparameter für jeden einzelnen Raum einstellen.

In der Regel wird eine solche Heizung in niedrigen Gebäuden realisiert. Das Funktionsprinzip eines solchen Systems besteht darin, dass alle Batterien parallel geschaltet sind, wodurch es möglich wird, die Temperatur in jeder von ihnen getrennt zu regeln.

Merkmale des Kühlmittelkreislaufs

Um die besten Optionen für den Anschluss von Kühlern zu ermitteln, müssen die Eigenschaften der Zirkulation des Kühlmittels im System berücksichtigt werden. Derzeit werden zwei Systeme verwendet: Zwangs- und Naturzirkulation.

Bei der natürlichen Zirkulation gibt es keine besonderen Anschlussanforderungen. Je nach Position des Ausgleichsbehälters im System kann ein unterer oder oberer Anschluss verwendet werden.

Progressiver ist das Zwangsumlaufsystem, bei dem sich das Kühlmittel aufgrund der unterschiedlichen Lage des Kessels und der Batterien sowie aufgrund der Verwendung einer Umwälzpumpe durch das System bewegt. Überlegen Sie, wie Sie Radiatoren in einem System mit erzwungener Zirkulation richtig anschließen.

Aktuelle Verbindungsmethoden

• Eine unidirektionale Methode zum Anschließen von Heizkörpern umfasst das Anschließen eines Versorgungsabschnitts (Vorlaufrohr) und Rücklauf (Auslaufrohr). In diesem Fall ist der Fluss oben und der Rücklauf unten. Diese Lösung gewährleistet eine gleichmäßige Erwärmung aller Abschnitte in allen Batterien.

Diese Lösung wird für die Verwendung in einstöckigen Wohngebäuden mit mittleren Heizkörpern (bis zu 8 Sektionen) als die rationalste Lösung angesehen.

Wichtig: Strukturen mit einer großen Anzahl von Abschnitten erfordern die Verwendung anderer Methoden, die den Verlust von Wärme in großen Batterien verhindern können.

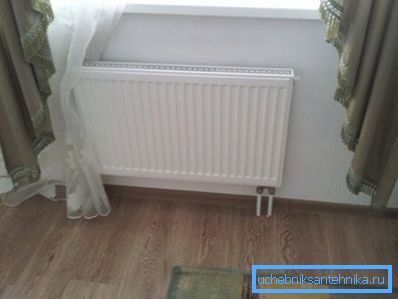

• Sie können einen Heizkörper mit unterem Anschluss verwenden. Eine solche Lösung ist wichtig, wenn ein Teil der Rohrleitung unter dem Bodenbelag verborgen ist. Unter dem Boden gehen also Rohre, die an den Seiten unten oder unten am Kühler befestigt sind.

Der Vorteil dieser Methode ist die geringe Sichtbarkeit der Pipeline. Der Nachteil der unteren Verbindung ist der geringe Wirkungsgrad, da der Wärmeverlust bei einer solchen Verbindung bis zu 15% betragen kann. Infolgedessen können sich die Ober- und Unterseite der Batterie ungleichmäßig erwärmen.

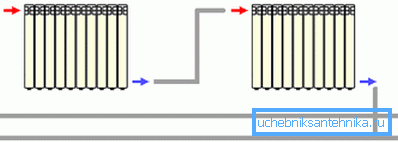

• Wenn Sie die Frage stellen, wie Sie Radiatoren anschließen, um den Wärmeverlust bei einer großen Anzahl von Abschnitten zu minimieren, können Sie die Kreuzmethode (Diagonale) anwenden.

In diesem Fall ist der richtige Anschluss der folgende Anschluss: Die Beschickung wird oben am Kühler angebracht, während sich das Ablaufrohr auf der anderen Seite befindet, jedoch unten.

Diese Lösung hat einen offensichtlichen Vorteil, da alle Abschnitte oben und unten nahezu gleichmäßig erhitzt werden. Beim Querverbinden beträgt der Wärmeverlust nicht mehr als 2%.

Wählen Sie Zubehör für die Installationsarbeiten

Nachdem wir uns für die Verbindung von Rohren mit Batterien entschieden haben, werden wir überlegen, welche Anschlüsse für die Verbindung von Radiatoren die beste Wahl sind.

Die Ventile und Komponenten werden entsprechend dem verwendeten Heizgerätetyp und dem Schaltplan ausgewählt und gekauft.

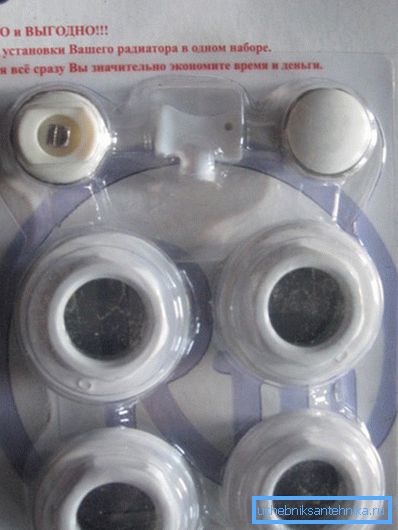

Der Standardeinbausatz für Heizungssysteme enthält die folgende Liste der Komponenten:

• Futorki in Höhe von 4 Stück;
• Mayevskys Kranich;
• Verschlussschraube;
• Paronitovye- oder Silikondichtungen;
• Wand- und Bodenhalterungen;
• Adapter sind erforderlich, wenn der Durchmesser der Rohrleitung vom Durchmesser des Einlasses der Batterie abweicht.

Überlegen Sie, wie Sie einen Heizkörper richtig anschließen.

Empfehlungen für die Installation eines Kühlers

Entscheiden Sie sich für die Wahl einer der zuvor aufgeführten Methoden? Die Installation muss fortgesetzt werden (lesen Sie auch den Artikel Elektrische Radiatoren: Haupttypen und Funktionsmerkmale).

Installationsanweisungen hängen von der Verwendung von Heizkörpern und Rohren ab.

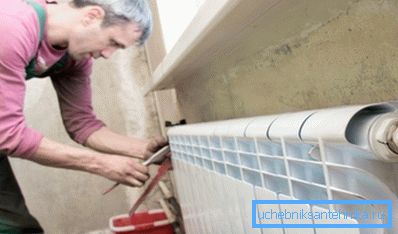

• Wir arbeiten nur mit einem speziellen Werkzeug. Zum Beispiel sollte ein gleichmäßiger Schnitt aus Polypropylen oder Metall-Kunststoff zum Befestigen von Verbindungsbeschlägen keine Bügelsäge sein, sondern ein spezieller Rohrschneider.
• Vergewissern Sie sich vor dem Einbau der Halterungen und dem Aufhängen der Batterie, dass die Wand fest und fest ist.
• Der Einbau von Heizkörpern (auch Aluminium) sollte nicht alleine durchgeführt werden, da das Gewicht dieser Strukturen beträchtlich ist.
• Wenn die Verbindungsstücke mit Dichtungsgummi versehen sind, wird die Verwendung von Rauchbändern oder -kabel nicht empfohlen.
• Die Verschraubungen müssen mit mittlerer Kraft in die Löcher der Batterien geschraubt werden, um den Faden nicht zu stören.

Wichtig: Am Ende der Installation werden die Anschlüsse trocken gewischt und das System für einen Testlauf mit Wasser gefüllt. An der Verbindungsstelle halten wir eine trockene Serviette, und dann schauen wir, ob Feuchtigkeit drin ist.

Fazit

Nun, da Sie wissen, wie der Heizkörper angeschlossen wird, können Sie mit dem Kauf des erforderlichen Materials und den Installationsarbeiten beginnen. Haben Sie noch Fragen?

Weitere Informationen finden Sie in dem Video in diesem Artikel.
