So stellen sie einen feststoffkessel selbst her: anleitung

Wenn Sie wissen möchten, wie Sie Heizkessel für feste Brennstoffe mit eigenen Händen machen, sind Sie an die richtige Adresse gegangen und obwohl wir nicht alle Möglichkeiten in Betracht ziehen, werden Sie das Wesentliche einer solchen Installation verstehen. Natürlich können wir Ihnen keinen ungewöhnlich hohen Wirkungsgrad garantieren, aber bei richtiger Einstellung der Sauerstoffzufuhrdämpfer und Einstellung der Schubkraft können Sie auf jeden Fall 65% für den Heizkreislauf erzielen.

Materialien, Baugruppen und Baugruppen dieses Geräts werden Ihnen nachfolgend Schritt für Schritt vorgestellt. Darüber hinaus können Sie einen thematischen Videoclip ansehen.

Feststoffkessel

Hinweis Dieses Gerät hat viele Gemeinsamkeiten mit dem für die meisten Leser bekannten Herd, aber gleichzeitig machen die Unterschiede, nach denen es Wärme abgibt, ein völlig anderes Gerät.

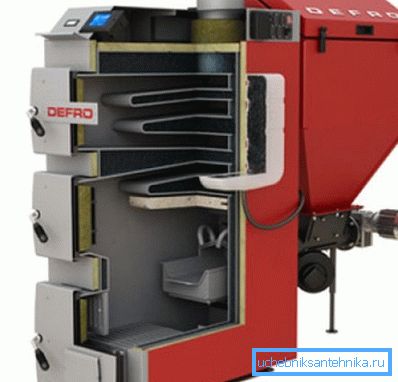

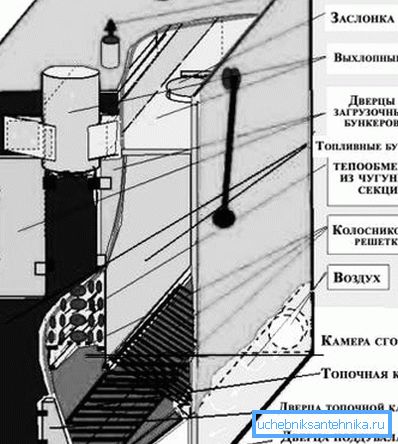

Die Hauptkomponenten der Struktur

• Die Liste der Hauptelemente umfasst die Kraftstoffkammer, in der tatsächlich fester Kraftstoff verbrannt wird.. Diese Kammer ist notwendigerweise mit einem Rost ausgestattet, durch den der Sauerstoff zugeführt wird, der für den Verbrennungsprozess notwendig ist.
• Wir benötigen auch einen Rohrwärmetauscher oder einen anderen Wassertank aus hitzebeständigem Stahl oder Gusseisen. - Dieses Element wird oft als Wassermantel bezeichnet.
• Ein Drosselklappensystem ist erforderlich, um den Frischluftstrom einzustellen und die Traktionskanäle nach der Dämpfung zu schließen. - In einem herkömmlichen Ofen werden diese Funktionen von der Tür des Gebläses und dem Tor (Ansicht) ausgeführt.
• Nun, und natürlich der Kamin, der zur Entfernung von Verbrennungsprodukten (Rauch) und zur Erzeugung von Schub im Kraftstoffraum erforderlich ist.
• Alle diese Knoten bestehen im Stahlgehäuse.

Hinweis Um eine gleichmäßige Erwärmung des Raumes auch während der Kraftstoffdämpfung sicherzustellen, empfiehlt die Anweisung, einen Wärmespeicher über dem Kessel zu installieren. Es handelt sich um eine Stahlkonstruktionskapazität, bei der die Wärme während der Aktivität der Einheit konzentriert wird.

Darüber hinaus ist ein Edelstahltank für Warmwasser über dem Wärmespeicher angebracht. Dieser Knoten ist nicht obligatorisch, aber Sie stellen damit einen zweiten Kreislauf bereit, dh der Kessel ist ein Doppelkreis.

Materialien und Werkzeuge

• Um einen Heizkessel mit eigenen Händen auf Festbrennstoff zu montieren, benötigen wir bestimmte Werkzeuge und natürlich Materialien, unter denen vor allem Stahlblech mit einer Dicke von mindestens 5 mm bezeichnet werden kann.

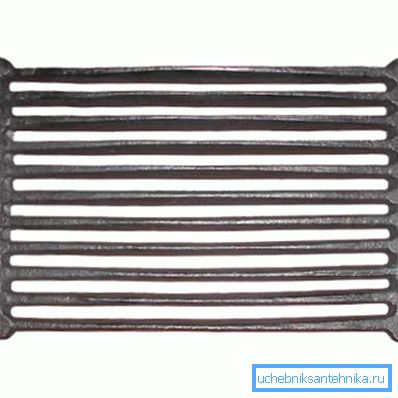

• Wir brauchen auch eine Metallecke, Wasserstahlrohre (vorzugsweise nahtlos) und ein Eisengitter.
• Die Feuerstelle und der Aschenkasten benötigen Türen sowie Drosselofenklappen, Edelstahlblech für einen Wärmespeicher und einen Tank für heißes Wasser, Flusssand (Steinbruch) (gesiebt).

• Von den Werkzeugen kann man natürlich nicht auf Gas und vorzugsweise auf Elektroschweißen verzichten, die zu Hause angeschlossen werden können.
• An der Mühle, dh Mühlen mit Scheiben zum Schneiden von Metall.

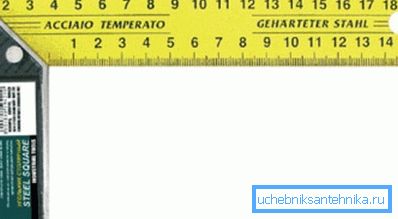

• Außerdem benötigen Sie eine elektrische Bohrmaschine mit einem vollständigen Satz von Bohrern, Zangen, Bauebene, Stahlmaßecke und metrischem Maßband mit Lineal.

Montage

Der am meisten beladene Ort wird technisch durch die Verbrennungskammer dargestellt, wo die Lufttemperatur während der Verbrennung von Kohle 1000 ° C erreichen kann. Dies ist jedoch die Basis der gesamten Struktur.

Wenn Sie also nirgendwo eine Platte aus hitzebeständigem Stahl finden können, sollten Sie diese Kammer am besten verdoppeln. Das heißt, Sie machen die untere, obere, hintere und Seitenwand in zwei Schichten - zuerst bauen Sie den Würfel zusammen und umhüllen ihn mit einer anderen Schicht, wobei Sie versuchen, alle Abmessungen so genau wie möglich anzupassen.

Um diese Arbeit zu erleichtern, verwenden Sie am besten eine Metallwerkbank oder einen beliebigen Tisch, auf dem Sie Blech schneiden und garen können.

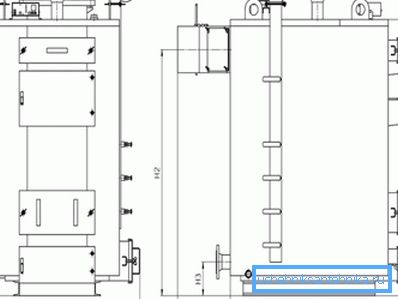

Wenn Sie sich die Zeichnung genau ansehen, sehen Sie dort die Bezeichnungen der Parameter, die in Millimetern angegeben sind. Sie übertragen sie auf ein Stahlblech mit einem Messwinkel und einem Stahllineal.

Vergessen Sie beim Schneiden des Metalls nicht, dass die getrimmte Scheibe (je nach Marke) zwischen 1,0 und 1,8 mm dick sein kann. Um exakte Abmessungen zu erhalten, schneiden Sie nicht entlang der Linie, sondern nahe an der Linie, sondern so dass es nach dem Schnitt nicht sichtbar war.

Es ist am besten, die Montage des Wärmetauschers, insbesondere aus dem System der miteinander verbundenen Rohre, an Fachleute anzuordnen, so dass später keine Fälle höherer Gewalt in Form von Lecks auftreten. Sie können auch einen Edelstahltank für Wärmespeicher und Warmwasser bestellen.

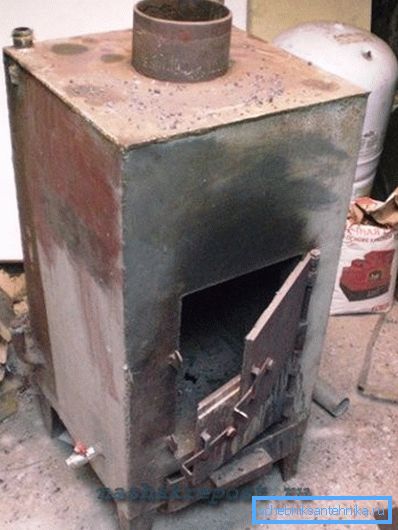

Wie Sie wissen, hat eine solche Struktur eine ausreichend große Masse, so dass Festbrennstoffkessel mit eigenen Händen am besten an dem Ort ihrer Installation gesammelt werden, so dass kein Transport erforderlich ist. Unter dem Boden der Einheit sollte Betonfundament gegossen werden (falls vorhanden) oder aus Schamottesteinen bestehen.

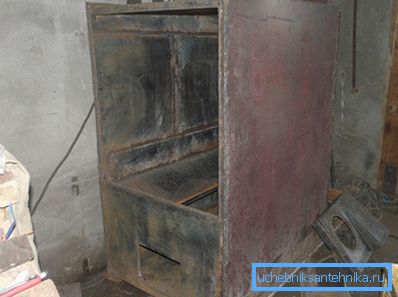

Der Rost wird auf die Führungen gelegt und dann der Wärmetauscher montiert. Die Rippen sind mit der Kraftstoffkammer verschweißt. Danach bleibt es nur noch, die Struktur mit Blechen (Wände und Decke) zu ummanteln, und zwischen die Wände gießen wir den künstlichen Sand, der Wärme speichert und ansammelt.

Fazit

Sie erreichen zwar keine Effizienz, wie ein werksseitig vormontierter Heizkessel, aber der Preis wird um einige Größenordnungen niedriger sein, selbst wenn einige Knoten von Fremdhandwerkern hergestellt werden. Machen Sie sich keine Sorgen - bei der Montage einer solchen Einheit gibt es keine unüberwindlichen Schwierigkeiten - Erfolg für Sie!
