So stellen sie die infrarot-fußbodenheizung selbst her

Moderne technologische Lösungen ermöglichen es, grundsätzlich neue Wege der Beheizung von Wohnräumen zu finden. Bis vor kurzem galten zentrale oder individuelle Heizkesselheizungen als allgemein zugänglich. Die technische Innovation und ein würdiger Ersatz für traditionelle Heizmethoden für Häuser war das Aufkommen innovativer Heizmethoden, bei denen der Boden als wärmespeichernde und wärmeabstrahlende Oberfläche genutzt wird. Dies ist die Technologie der Infrarot-Fußbodenheizung. Wir erklären Ihnen, wie Sie eine Infrarot-Fußbodenheizung mit Ihren eigenen Händen herstellen.

Besonderheiten

Zuerst wurden Wasserfußböden gebaut, und nach einer Weile - elektrische Kabel- und Stangentypen für warme Böden. Und vor kurzem gab es eine High-Tech-Entwicklung des IPO - Infrarot-Filmheizers. Das Heizen von Böden, Wänden oder Decken dieses Designs hat mehrere Vorteile:

• Im Vergleich zu anderen Heizmethoden ist der Energieverbrauch gering. Der Energieverbrauch liegt bei 15 bis 55 W / h pro 1 m². Aufgrund der hohen Wärmeleitfähigkeit des in der Konstruktion verwendeten Kohlenstoffmaterials sowie der Verwendung eines Temperaturreglers für einen komfortablen Temperaturmodus und einen leisen Betrieb.
• Hohe Zuverlässigkeit durch Parallelschaltung elektrischer Schaltungselemente. Wenn eine Heizsektion durchgebrannt ist, funktioniert der Rest weiterhin ordnungsgemäß.
• Sie können die Folienstruktur mit fast jedem Material bedecken: Laminat, Holzparkett, Teppichboden, Trockenbau oder Verbundwerkstoff.
• Einfache Installation auf einer glatten Oberfläche, die von jedem Heimwerker ausgeführt werden kann, der keine besonderen beruflichen Fähigkeiten besitzt. Das Fehlen von Ausschnitten, Verlegen von Armlöchern und Nuten erfordert nicht die Verwendung eines speziellen Werkzeugs - Perforatoren und Wanddüsen.

IPO-Material

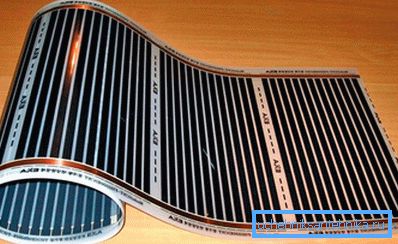

Zum Verlegen der Heizschicht wird Thermofolie mit einer Dicke von 0,2–0,4 mm verwendet. Es wird in Rollen von 50–100 cm Breite und bis zu 50 m Länge verkauft.

Die Folie kann in Matten geschnitten werden, indem spezielle Schnittlinien auf die Oberfläche aufgetragen werden, die Bezeichnung ist für jeden klar erkennbar, so dass es beim Schneiden schwierig ist, sie mit Heizstreifen zu verwechseln, deren Schneiden streng verboten ist.

Die Folie besteht aus Heizelementen - 1,5 cm breite Streifen, die mit versilberten Kupferreifen verbunden sind. In jedem Heizelement befindet sich eine kohlenstoffhaltige Kohlepaste auf Graphitbasis, die beim Durchgang von elektrischem Strom Infrarotstrahlung abgibt. Das Strahlungsspektrum liegt außerhalb des sichtbaren Bereichs des menschlichen Auges. Die Emitterschicht ist auf beiden Seiten zuverlässig mit dichten Schichten aus nicht brennbarem Polymer mit einem Schmelzpunkt von 130 l laminiert. Es überträgt ultraviolettes Licht und schützt zuverlässig vor dem Eindringen von Feuchtigkeit, mechanischen Ausfällen oder elektrischen Stromkreisen. Der Bereich der gekauften Filmbeschichtung wird auf der Grundlage von ausgewählt:

• Mindestens 70–80% der Raumfläche für die Hauptheizung.
• 30–40% der Fläche für die Heizung oder Nachheizung.

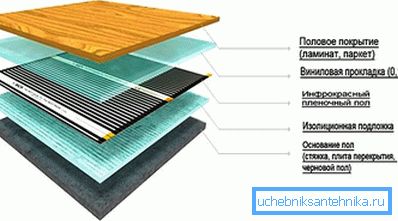

Stufenweise Installation und Installation der Heizungsanlage

Die Verlegung erfolgt gleichmäßig. Zum Nivellieren werden selbstnivellierende Böden verwendet, die zulässige Größe der Unregelmäßigkeiten beträgt ± 3 mm, der Pegel wird für Messungen verwendet. Es ist möglich, mit der Methode eines Zement-Sand-Leuchtturms zu nivellieren, wonach die Oberfläche von Schmutz und Staub gereinigt werden muss.

Als nächstes müssen Sie eine Abdichtungsschicht aus Spezialmaterialien oder Kunststofffolie mit einer Dicke von 50 µm auslegen.

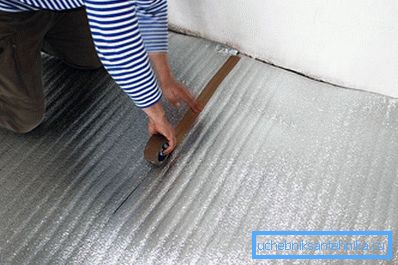

Um Wärmeverluste zu minimieren, ist es erforderlich, eine Wärmedämmung aus einem metallisierten metallisierten Substrat, einem folierten Polyethylenschaum oder einer Polypropylenfolie zu installieren. Es passt die reflektierende Seite nach oben. Die Schichtstärke mit reflektierender Folienschicht sollte 3-5 mm betragen.

Ein unbeschichteter technischer Kork wird verwendet, wenn die Böden mit Keramikfliesen belegt sind.

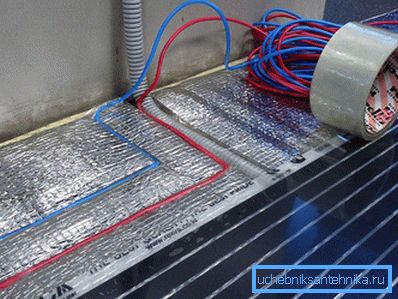

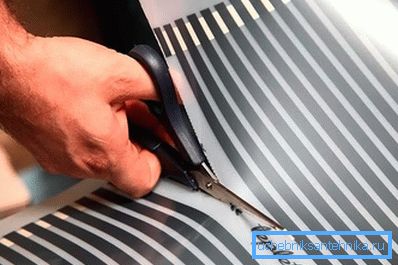

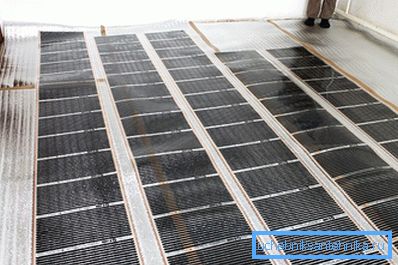

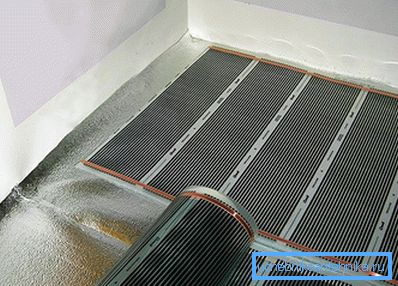

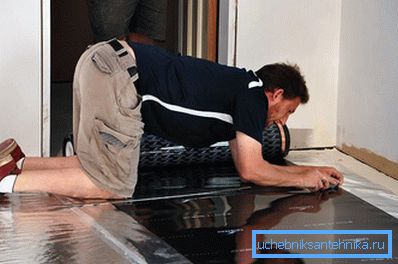

Schneiden Sie dann den IPO mit einer Schere in Matten der erforderlichen Länge gemäß einer vorab zusammengestellten Zeichnung, wobei zu berücksichtigen ist, dass der Abstand von jeder Wand etwa 20 cm betragen sollte, und stecken Sie sie in einem Abstand von 5 bis 10 mm auseinander (Überlappung ist nicht zulässig), sodass die Kupferreifen unten sind. Die Streifen sollten mit einer Steckdose, von der die Stromversorgung ausgeht, zur Wand gerichtet werden. Um an dieser Wand zu sparen, werden elektrische Steckbrücken hergestellt und ein Temperatursensor installiert.

Lassen Sie keine Werkzeuge auf den Film fallen. Um den IPO nicht zu beschädigen, sollten Matten nicht angegriffen werden.

Dann müssen die Verbindungen mit Klebeband gesichert werden, und die Stellen der geschnittenen Kupferschienen werden mit Bitumenstreifen isoliert, die im Lieferumfang des Produkts enthalten sind.

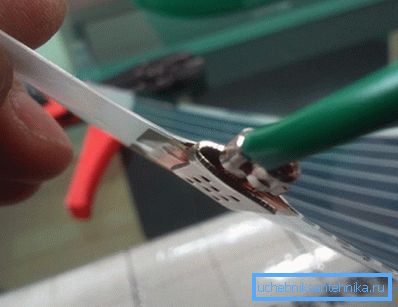

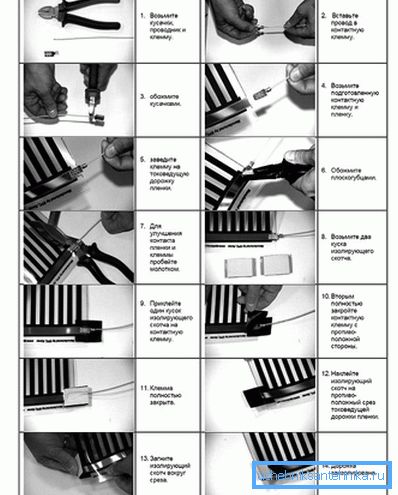

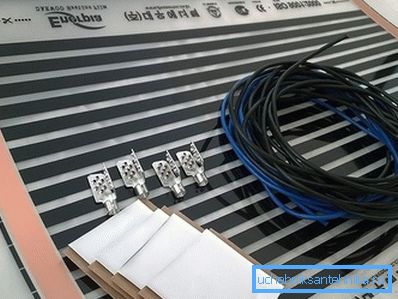

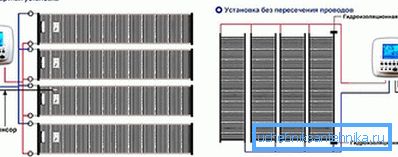

Die Matten im elektrischen Netzwerk werden durch elektrische Drähte parallel verbunden - Jumper mit Clips an den Enden. Die Isolierung wird von den Drähten entfernt, der Anschlussschaft wird aufgesetzt, geklemmt und gecrimpt. Die Klemme muss korrekt mit dem Draht auf den Kontakten der Matten positioniert werden. Eine Seite der Klemme sollte in den IPO gehen, die andere sollte sich außerhalb des Kupferbusses befinden. Die Klemme wird von einer Zange beidseitig gedrückt. Kontaktstellen werden durch Bitumenmastix isoliert.

Der Durchmesser der verwendeten Drähte wird basierend auf dem Energieverbrauch der parallel geschalteten Zellen berechnet. Dazu wird die angegebene Nennleistung von IPO pro 1 m angegeben² multipliziert mit dem Quadrat. Als Ergebnis erhalten wir die Gesamtleistung, die durch die Netzspannung I = P / U geteilt wird. Für spezielle Tabellen bestimmen wir den Durchmesser des Jumpers anhand der Stärke der Stromstärke. Ebenso wird der Durchmesser des Versorgungskabels ausgewählt. Um beispielsweise alle 1,5 kW-Mattenzellen anzuschließen, genügt ein Kupferdraht von 1,5 mm.

In einer wärmeisolierenden Beschichtung unter der Folie oder im Boden mit einer Tiefe von 1 bis 2 cm wird ein Rohr mit einem Temperatursensor installiert. Es verbindet sich mit dem Temperaturregler. Die Versorgungsspannung für den IPO wird während des Betriebs / Schließens des Stromkreises über einen Temperatursensor geliefert.

Nach der Installation wird eine Testverbindung zum System hergestellt. Die Netzspannung wird an den Eingang angelegt und die gleichmäßige Erwärmung aller Matten wird geprüft. Wenn es Probleme gibt, werden sie zu diesem Zeitpunkt eliminiert. Die Heizungsanlage ist betriebsbereit. Nun können Sie mit dem Verlegen beginnen. So ist es möglich, auch einen kalten Balkon oder eine Loggia zu isolieren, um in diesen Räumen angenehme Bedingungen zu schaffen.
