So schließen sie einen heizkörper an: einrohr- und

Diejenigen, die sich entschieden haben, ein Gerät zum Heizen eines Eigenheims zu entwerfen und zu implementieren, müssen alle Details des Prozesses durcharbeiten. Und wenn für Spezialisten mit Erfahrung in solchen Arbeiten alles einfach erscheint, dann haben Anfänger viele Fragen, zum Beispiel, welche Materialien und Geräte sie verwenden sollen. Wir werden darüber sprechen, wie der Heizer richtig angeschlossen wird - die Batterie.

Allgemeine Informationen zu Heizsystemen

Es ist wichtig, zunächst zu entscheiden, wie die Heizkörper miteinander verbunden werden sollen. In der Sprache der Spezialisten muss entschieden werden, welche der Arten der Umreifung von Heizgeräten verwendet werden.

Für alle Arten von Heizungssystemen gibt es zwei Möglichkeiten, Rohrleitungen zu verlegen:

• Einzelrohr
• Zweirohr

Ein Rohrdesign

Systeme, bei denen heißes Wasser als Kühlmittel auf derselben Leitung transportiert wird, sind aus folgenden Gründen weniger effizient:

• Lassen Sie die Heizung eines separaten Geräts praktisch nicht regulieren.
• Mit zunehmendem Abstand von der Quelle des Wärmeträgers sinkt die Temperatur allmählich, und der letzte Kühler im Kreislauf kann sich als kaum warm oder sogar völlig kalt herausstellen
• In Notfällen an irgendeinem Teil des Netzes muss die Heizung vollständig ausgeschaltet werden.

Zu Ihrer Information! Der einzige Vorteil dieser Art der Verdrahtung von Heizungsrohren gegenüber dem Zweirohr ist der niedrige Preis.

Solche Einrohrheizungen werden hauptsächlich in Hochhäusern mit zentraler Wärmeversorgung der Verbraucher eingesetzt.

Zwei-Rohr-Schema

In der Privatwirtschaft verwenden autonome Heizsysteme (auf einen Verbraucher geschaltet) meistens ein Zwei-Rohr-Kühlerrohrsystem:

• Eine der Leitungen, die das Gerät mit Kühlmittel versorgen;
• Die andere ist für die Rückbewegung zum Heizmedium der Wärmequelle (Kessel).

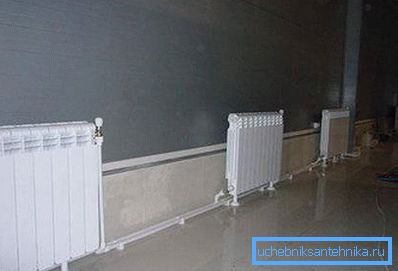

Alle Batterien im System sind parallel geschaltet, so dass die beiden Leitungen vollständig getrennt sind und nur am Endheizkörper angeschlossen sind.

Das Zwei-Rohr-Kühler-Anschlussschema hat folgende Vorteile:

• Die Möglichkeit, die Heizung jedes Geräts im Kreislauf zu steuern, gewährleistet die Schaffung der angenehmsten Bedingungen in verschiedenen Räumen.
• Unabhängig vom Abstand zwischen Kessel und Batterie heizt sich jedes Gerät gleich auf;
• Wenn an irgendeinem Teil des Systems eine Reparatur oder ein Austausch erforderlich ist, ist ein vollständiges Herunterfahren nicht erforderlich.

Jetzt werden wir darüber sprechen, wie man einen Heizkörper mit den eigenen Händen richtig anschließt.

Arten von Verbindungsrohren an Batterien

Überlegen Sie sich jedoch zunächst, wie Sie einen Heizkörper an die Vor- und Rücklaufleitungen anschließen.

Es gibt drei Arten von Kühlerrohrleitungen:

1. Seitlich. Bei dieser Methode werden Rohrleitungen an einer Seite des Kühlers angeschlossen:
2. Der Vorschub oben am Gerät;
3. Umkehren am unteren Rand.

Beachten Sie! Die seitliche Verbindung ist die häufigste und effektivste Art der Verbindung von Heizkörpern und Hauptleitungen. Die Effizienz wird jedoch verringert, wenn ein Netzwerk von Geräten mit einer großen Anzahl von Abschnitten angeschlossen wird.

1. Diagonale. Diese Art der Umreifung eignet sich am besten für den Anschluss sehr breiter Batterien (mit einer großen Anzahl von Sektionen). Diese Methode beinhaltet Eyeliner:
2. Zum einen das Versorgungsrohr an der Oberseite des Kühlers;
3. Rückführung der Pipeline am tiefsten Punkt auf der anderen Seite des Geräts;

Beachten Sie! Die diagonale Verbindung gewährleistet eine gleichmäßige Verteilung des Kühlmittels im gesamten Gerät. Bei einer umgekehrten Diagonalverbindung (Vorlauf von unten, Rücklauf von oben) sinkt der Wirkungsgrad der Heizungsanlage um 10%.

1. Unten. Diese Art der Verbindung von Heizkörpern mit der Heizungshauptleitung ist weniger effizient (10% niedriger als bei Seitenverkleidung). Daher wird nur für die unterirdische (verborgene) Verkabelung von Heizungsleitungen verwendet.

Platzierung von Heizgeräten

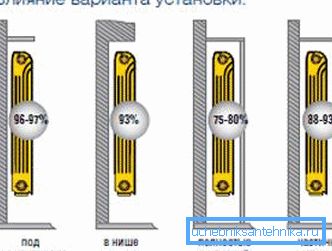

Es ist von großer Bedeutung, nicht nur die Heizkörper miteinander zu verbinden, sondern auch deren korrekte Lage in Bezug auf Gebäudestrukturen. Traditionell werden Heizkörper entlang der Wände des Gebäudes und lokal unter den Fenstern installiert, um das Eindringen kalter Luft an den am meisten gefährdeten Orten zu reduzieren.

Im SNiP gibt es dazu eine klare Anweisung zur Installation von thermischen Geräten:

• Der Abstand zwischen Boden und Boden der Batterie sollte nicht weniger als 120 mm betragen. Wenn der Abstand vom Gerät zum Boden abnimmt, ist die Wärmestromverteilung ungleichmäßig.
• Der Abstand von der Rückseite zur Wand, an der der Heizkörper montiert ist, muss zwischen 30 und 50 mm liegen, da sonst die Wärmeübertragung gestört wird.
• Der Abstand von der Oberkante der Heizung zum Fensterbrett wird im Bereich von 100-120 mm (nicht weniger) gehalten. Andernfalls kann es schwierig sein, thermische Massen zu bewegen, wodurch die Erwärmung des Raums geschwächt wird.

Bimetall-Heizgeräte

Um zu verstehen, wie man Bimetall-Strahler miteinander verbindet, müssen Sie wissen, dass sie fast alle für jede Art von Verbindung passen:

• Sie haben vier mögliche Verbindungspunkte - zwei obere und zwei untere;
• Ausgestattet mit Steckern und einem Mayevsky-Kran, durch den die im Heizungssystem gesammelte Luft abgelassen werden kann;

Eine Diagonalverbindung gilt als die effektivste für Bimetall-Batterien, insbesondere wenn es sich um eine große Anzahl von Abschnitten im Gerät handelt. Obwohl sehr breite Batterien, die mit zehn oder mehr Abschnitten ausgestattet sind, unerwünscht sind.

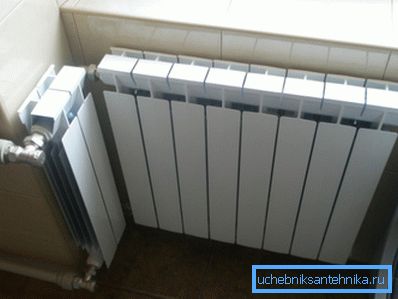

Tipp! Es ist besser, über die Frage nachzudenken, wie zwei Heizheizkörper mit 7 bis 8 Gliedern anstelle eines einzelnen Geräts mit 14 oder 16 Gliedern ordnungsgemäß angeschlossen werden. Es wird viel einfacher zu installieren und zu reinigen sein.

Eine andere Frage - wie man Abschnitte eines Bimetallkühlers verbindet, kann beim Umstellen von Abschnitten des Heizelements in verschiedenen Situationen auftreten:

• Bei der Schaffung neuer Wärmenetze;
• Falls erforderlich, ersetzen Sie einen ausgefallenen Kühler durch einen neuen Bimetall.
• Bei einer Überhitzung können Sie den Akku durch Anbringen zusätzlicher Abschnitte erhöhen.

Aluminiumbatterien

Interessant Im großen und ganzen ist zu beachten, dass die diagonale Verbindung eine ausgezeichnete Option für jeden Batterietyp ist. Sie wissen nicht, wie man Aluminiumheizkörper miteinander verbindet, diagonal verbinden, Sie werden nicht verlieren!

Für geschlossene Heizungsnetze in Privathäusern empfiehlt es sich, Aluminiumbatterien zu installieren, da hier vor dem Befüllen der Anlage eine ordnungsgemäße Wasseraufbereitung einfacher ist. Und ihre Kosten sind viel niedriger als die von Bimetall-Geräten.

Natürlich müssen Sie es versuchen, bevor Sie die Abschnitte des Aluminiumheizkörpers verbinden, um sie neu zu gruppieren.

Tipp! Eile nicht, um die Werksverpackung (Folie) von den installierten Heizungen bis zum Abschluss der Nacharbeit im Raum zu entfernen. Dadurch wird die Kühlerabdeckung vor Beschädigung und Verunreinigung geschützt.

Fazit

Der Workflow selbst dauert nicht viel Zeit, Sie benötigen keine besonderen Fähigkeiten oder teuren Geräte, Sie können alle erforderlichen Werkzeuge in jedem Baumarkt kaufen. Und vergessen Sie nicht, dass die Verbindung Ihnen lange Zeit und problemlos zur Verfügung steht, wenn Sie bei der Arbeit hochwertige Materialien verwendet haben und alle Regeln für die Installation einer Heizungsanlage beachtet haben.

In dem in diesem Artikel vorgestellten Video finden Sie weitere Informationen zu diesem Thema.
