So schließen sie einen heizakku in einem privathaus an
Die Effizienz des Heizsystems hängt von einer Reihe von Faktoren ab, unter anderem ist der Anschluss von Batterien sehr wichtig. Wenn der Anschluss nicht korrekt ist, kann ein Teil des Kühlers auch bei einer hohen Temperatur des Kühlmittels kalt bleiben. In diesem Artikel wird daher untersucht, wie die Heizkörper korrekt angeschlossen werden und in welchen Fällen welche Schemata verwendet werden sollen.
Anschlussfunktionen

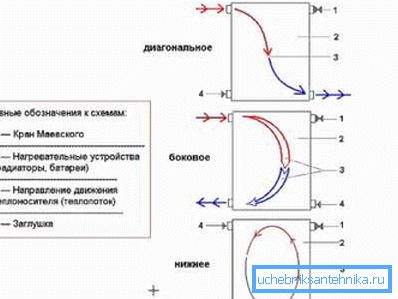

Möglichkeiten, Heizkörper anzuschließen
Beim Bau von Heizungsanlagen in Privathäusern werden folgende Verbindungsmethoden verwendet:
| Ein Weg | In diesem Fall wird die Vorlaufleitung von oben und die Rücklaufleitung von unten an den gleichen Abschnitt angeschlossen.Dieses Anschlussdiagramm der Heizbatterie ermöglicht ein gleichmäßiges Aufheizen des Heizkörpers. Wenn das Akkordeon jedoch eine große Anzahl von Abschnitten aufweist, kommt es zu erheblichen Wärmeverlusten bzw. zur Verwendung anderer Anschlussmöglichkeiten. |

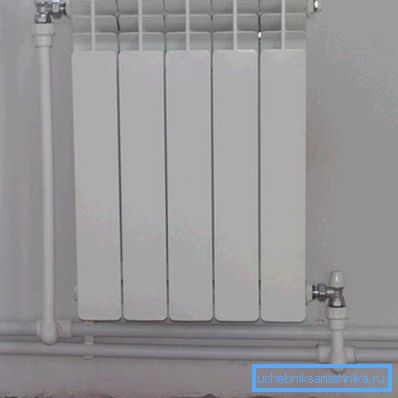

| Sitz und tiefer | Diese Methode ist eine ausgezeichnete Option, wenn sich die Rohre im Boden befinden. Die Verbindung erfolgt zu den Rohren, die sich an der Unterseite der Struktur in gegenüberliegenden Abschnitten befinden. Der Nachteil dieses Verfahrens ist nur ein geringer Wirkungsgrad, da Wärmeverluste 15 Prozent erreichen können. |
| Diagonale | Es wird verwendet, wenn Geräte mit einer großen Anzahl von Sektionen angeschlossen werden. Es ist leicht zu erraten, dass die Zufuhrleitung in diesem Fall von oben angeschlossen ist und die Abführleitung im gegenüberliegenden Abschnitt von unten. Dieses Schema des Anschlusses der Heizkörper in einem Privathaus trägt zu einer gleichmäßigen Verteilung des Kühlmittels und einer maximalen Wärmeübertragung von den Geräten bei. |
Beachten Sie! Bei Verwendung eines Thermostats zum Heizen parallel zum Heizkörper muss ein Bypass durchgeführt werden. Auf diese Weise können Sie den Erwärmungsgrad des Geräts einstellen.
Wie wir sehen, hängen die Verbindungsmethoden für Radiatoren von einer Reihe von Faktoren ab, wie zum Beispiel der Methode zum Verlegen von Rohren, der Stromversorgung der Ausrüstung usw. Insbesondere ist die Art des Systems von großer Bedeutung. Wir werden im Folgenden näher auf die Arten von Heizungssystemen eingehen.
Arten des Systems
Bei der Einrichtung von Heizungsanlagen gelten zwei Schemata:

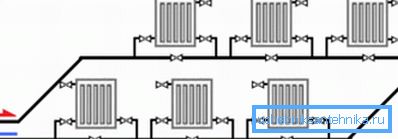

- Ein Rohr - ist das einfachste, da das Kühlmittel durch ein einziges Rohr zirkuliert, an das Heizvorrichtungen in Reihe geschaltet sind. Der Nachteil ist, dass der Wärmefluss nicht reguliert werden kann. Daher entspricht die Wärmeübertragung der während des Entwurfs festgelegten Entwurfsrate. Dieses Schema wird in kleinen Systemen verwendet, da sich die Geräte bei einer großen Rohrleitungslänge und einer großen Anzahl von Heizkörpern ungleichmäßig erwärmen.

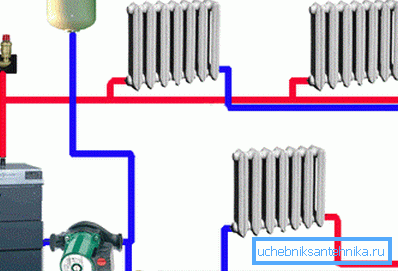

- Doppelrohr - es bedeutet, dass heißes Wasser durch ein Rohr fließt und das gekühlte durch einen anderen zum Kessel zurückkehrt.. Der Anschluss von Heizkörpern in einem Privathaus erfolgt in diesem Fall jeweils parallel. Der Vorteil dieser Vorrichtung ist die gleichmäßige Erwärmung der Abschnitte sowie die Möglichkeit, die Wärmeübertragung einzustellen. Unter den Unzulänglichkeiten kann nur die Notwendigkeit einer größeren Anzahl von Rohren herausgearbeitet werden, und die Baukosten steigen.
Es ist zu beachten, dass der Anschluss von Heizkörpern mit eigenen Händen unabhängig von der Art des Systems auf zwei Arten erfolgen kann:
- Gemäß dem vertikalen Schema ist die Heizvorrichtung an eine vertikale Steigleitung angeschlossen, von der aus die Verdrahtung zu den Heizkörpern erfolgt.
- Gemäß dem horizontalen Schema wird das Kühlmittel durch horizontale Rohrleitungen zirkuliert.
Die Wahl des Schemas für den Anschluss der Heizkörper hängt von den Besonderheiten des Hauses ab. Wenn zum Beispiel eine Wohnung mehrere Etagen umfasst, wird die Verbindung in einem vertikalen Muster ausgeführt.
Standortauswahl
Bei der Entscheidung, wie die Heizbatterie richtig angeschlossen werden soll, ist es unerlässlich, die Position der Heizungen zu bestimmen. Tatsache ist, dass Heizkörper nicht nur die Räume heizen, sondern auch einen Hitzeschild schaffen, der das Eindringen von Kälte in den Raum verhindert. Aus diesem Grund werden sie unter den Fensterbrettern installiert.
Daraus folgt, dass die Heizgeräte an den Stellen mit den größten Wärmeverlusten installiert werden müssen. Bevor Sie sich für die Verbindungsmethode entscheiden, müssen Sie daher ein Diagramm mit ihrem Standort erstellen.
Außerdem ist es wichtig, den Installationsabstand richtig zu bestimmen, um eine maximale Wärmeübertragung von den Geräten zu ermöglichen. Diese Abstände sollten also wie folgt sein:
| Von der Unterseite der Fensterbank | 100 mm |
| Vom Boden weg | 120 mm |
| Von der Wand | 20 mm |
Es wird nicht empfohlen, gegen diese Bestimmungen zu verstoßen.

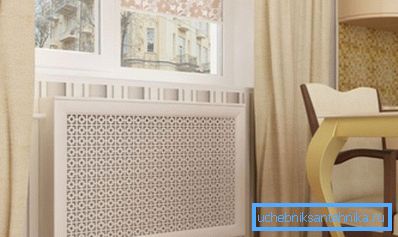

Beachten Sie! Die Schwelle sollte den Heizer nicht blockieren oder blockieren, da dies die Effizienz der Wärmeerzeugung erheblich verringert. In einigen Fällen können Kühler jedoch mit Grill bedeckt sein. Dies geschieht meistens, wenn die Heizgeräte nicht in den Innenraum des Raumes passen.
Montage
Schließen Sie den Heizakku in der warmen Jahreszeit an, um nicht ohne Heizung im Winter zu bleiben. Daher ist es notwendig, alle Komponenten vorab zu kaufen, um alle Arbeiten schnell durchführen zu können.
Beachten Sie! Es ist möglich, Heizgeräte erst zu erwerben, nachdem das Heizungsschema erstellt wurde. Auf diese Weise können Sie den korrekten Ort der Verbindungsleitungen auswählen. Darüber hinaus müssen Sie zunächst berechnen, wie es funktioniert, wie Sie dies in unserem Portal nachlesen können.
Fahren Sie mit den Installationsarbeiten fort, die Sie nach Beendigung des Raums benötigen.
Die Anweisung lautet wie folgt:
- Wenn der Austausch alter Heizkörper in Innenräumen durchgeführt wird, müssen zuerst die Elemente der alten Konstruktion demontiert werden.
- Dann ist es notwendig, die Position der Konstruktionsposition zu bestimmen und entsprechende Markierungen an der Wand anzubringen. In diesem Fall müssen Sie die Konstruktionsebene verwenden, damit die Struktur genau installiert wurde.
- Dann müssen Sie Ihre eigenen Klammern mit Dübeln befestigen.
- Danach sollte das Gerät an den Halterungen gemäß den Anweisungen installiert werden, die normalerweise den Heizkörpern beiliegen.

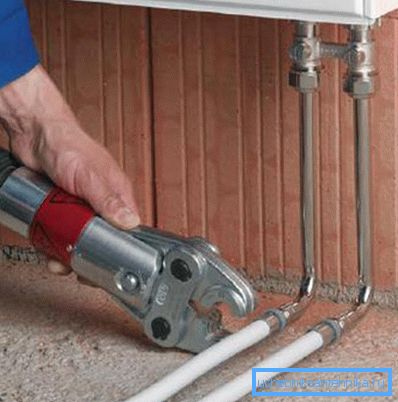

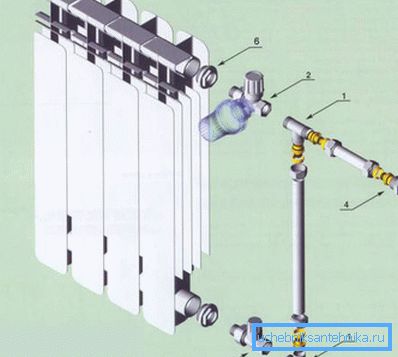

- Nach der Installation der Geräte müssen diese an die Pipeline angeschlossen werden. Dieser Vorgang hängt vom Rohrtyp ab. Wenn die Rohrleitung beispielsweise mit Kunststoffrohren ausgeführt wird, werden die Heizkörper mit einem speziellen Befestigungselement - "American", verbunden.
Zu diesem Zeitpunkt sind Kugelhähne sowie Mayevsky-Krane installiert. Es ist zu beachten, dass bei Verwendung einer Heizbatterie mit Bodenanschluss kein Bypass und keine Steuerventile installiert werden müssen. Letzteres wird in der Regel in Zweirohrsystemen mit Diagonal- und Querfugen eingesetzt.
Bei der Montage von Ventilen muss darauf geachtet werden, dass sie auch bei geschlossenen Kühlern problemlos zugänglich sind.
- Am Ende der Arbeit können Sie das System mit Kühlmittel füllen und Druckprüfungen durchführen.
Beachten Sie! Bei der Planung und Installation von Heizungen müssen Sie die Anforderungen erfüllen, die SNiP 3.05.01-85 enthalten.
Hier sind eigentlich alle wichtigen Merkmale für den Anschluss von Heizbatterien.
Fazit
Der Anschluss von Heizkörpern ist an sich keine große Sache. Für die Wirksamkeit des Systems ist es jedoch zunächst erforderlich, das System richtig auszuarbeiten. Hierzu müssen Sie eine Reihe von Faktoren berücksichtigen, daher sollte die Vorbereitung des Projekts sehr sorgfältig erfolgen.
In dem Video in diesem Artikel finden Sie zusätzliche Informationen zu diesem Thema.
