So legen sie einen warmen boden unter das laminat

Es ist bekannt, dass moderne Bodenlaminatbeschichtungen nicht das Wärmebilanzniveau bieten, das mit klassischem Holz erreicht wird. Daher wird bei der Verlegung solcher Beschichtungen häufig eine spezielle Heizungsanlage (die sogenannte Fußbodenheizung) darunter angeordnet, die folgende Ausführungen haben kann:

  • Warmwasserbereitung;
  • elektrische Heizung, mit einem speziellen Kabel ausgeführt;
  • Elektroheizung mit Infrarotquelle.

In diesem Artikel werden wir analysieren, wie Sie einen warmen Fußboden mit den eigenen Händen unter das Laminat legen, die Optionen für die Installation eines Infrarotfilms und eines Heizkabels prüfen sowie Fotos und Videoanweisungen zeigen.

Vorbereitung der Stiftung

Vorbereitung der Stiftung

Damit eine der ausgewählten Optionen für lange Zeit verwendet werden kann, müssen Anstrengungen unternommen werden, um sicherzustellen, dass das Niveau des Bodens dem Ideal möglichst nahe kommt. Wenn alles bereits fertig ist, können Sie mit dem praktischen Teil der Installation von Heizelementen fortfahren. Bevor Sie mit den Maßnahmen beginnen, müssen Sie die folgenden Punkte analysieren:

  • Wie hoch ist die Höhe der Decken? Ist es möglich, den Boden anzuheben oder den Boden zu senken? In einer Wohnung oder auf einem Balkon können Sie nur bis zum Niveau eines vorhandenen Estrichs hinunter zu Betonplatten gehen. Wenn es in einem Privathaus nicht auf einem Pfahlfundament steht, können Sie tiefer zum gewünschten Wert gehen.
  • Entfernt alle alten Fußböden. Es ist besser, die Fliese mit einem Perforator niederzuschlagen. Die Reinigung erfolgt im gesamten Gebiet. Eventuelle Knoten oder Leimreste werden entfernt.

Laser-Level

  • In dem Fall, in dem beschlossen wurde, die bestehende Krawatte zu verlassen, ist es wichtig, den Pegelabfall über die gesamte Ebene zu bewerten. Für dieses perfekte Laserlevel. Es ist notwendig, eine Linie auf die Wände zu projizieren und den Abstand zum Boden mit einem Maßband zu messen (dieser Vorgang kann mit einem Wasserstand ausgeführt werden. Eine Markierung wird an einer der Wände angebracht und dann auf alle anderen übertragen. Messungen werden von ihnen vorgenommen.).

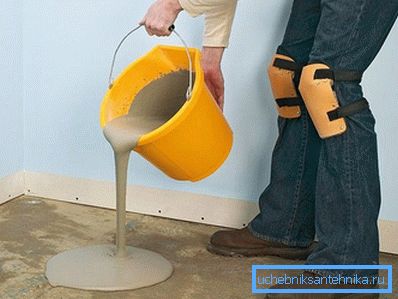

  • Befüllung eines Schüttbodens

    Wenn Sie feststellen, dass der Unterschied in den Werten 10 mm nicht überschreitet, werden am besten selbstnivellierende Mischungen verwendet. Um mit ihnen auf dem erforderlichen Niveau arbeiten zu können, ist es wichtig, die vom Hersteller angegebenen Proportionen einzuhalten. Nach der Verdünnung läuft die Flüssigkeit einfach auf den Boden. In diesem Fall sollten alle Lücken vorgesiegelt werden, damit die Lösung nicht verschwindet. Nach dem Ausgießen wird die gesamte Fläche mit einer Nadelwalze oder Zahnspachtel abgedeckt. Dadurch werden Luftblasen entfernt. Wenn die Differenz mehr als 30 mm beträgt, muss die Zement-Sand-Mischung gefüllt werden. In diesem Fall können Sie auch die vorherige Version verwenden, die Kosten für eine solche Arbeit sind jedoch erheblich höher.
  • Wenn die Deckenhöhe den Boden nicht noch weiter anheben kann, wird der alte Estrich mit einem Perforator oder Presslufthammer entfernt. Nachdem die erforderliche Schicht entfernt wurde, wird ein rauer Boden hergestellt. Zu diesem Zweck werden Leuchttürme auf Betonplatten errichtet. Sie können Spezialwerkzeuge verwenden, anstatt Metallrohrzuschnitte einzusetzen. Die Führungen werden im Zuge des Verlegens des zukünftigen Estrichs angeordnet. Zunächst wird ein Element freigelegt. Zu diesem Zweck werden die Höhenmarkierungen des zukünftigen Estrichs an den Wänden angebracht. Sie können die Empfehlungen aus dem vorherigen Schritt verwenden. Mit Hilfe der Konstruktionsebene wird das Flugzeug an die Führung übergeben. Um es über die gesamte Länge gut zu fixieren, wird die Lösung mit Futter ausgekleidet. Nachdem er gegriffen hat, können Sie den nächsten entlang des freiliegenden Streifens platzieren. Ferner werden die Abstände zwischen den Markierungen mit der vorbereiteten Mischung gefüllt und gemäß den Regeln für die Baken durchgeführt. Gleichzeitig ist es wichtig sicherzustellen, dass sich unter den Tags kein freier Raum befindet. Andernfalls wird der Koppler gedrückt und die gesamte Arbeit ruiniert.
  • Nach drei Wochen nach vollständiger Reifung und Trocknung des gegossenen Fundaments können Sie mit der nächsten Installationsstufe der ausgewählten Fußbodenheizungsoption fortfahren.

Wärmefußboden basiert auf Infrarotfilm

Wärmefußboden basiert auf Infrarotfilm

Der warme Boden einer dieser Arten ermöglicht nicht nur das Aufwärmen der Oberfläche der Beschichtung, sondern auch die Luft im Raum. Die Realisierung eines jeden von ihnen hat jedoch andere Kosten und Schwierigkeiten. Deshalb vor dem Verlegen des warmen Bodens, Sie sollten sich für die Art der Heizung entscheiden. Betrachten Sie zum Beispiel die Vorteile von IR-Film:

  • einfache Installation von Heizgeräten dieser Art, für die keine spezielle Verbindung erforderlich ist (obligatorisch bei Wasser- und Kabelheizung);
  • Zuverlässigkeit und Langlebigkeit des verwendeten Materials;
  • die Zulässigkeit des Verlegens von Laminat unmittelbar nach dem Verlegen der Folie IR, die auf einer rauen Unterlage "trocken" montiert ist;
  • geringer Stromverbrauch
  • keine Notwendigkeit, den Boden anzuheben.

Stellen Sie sicher, dass Sie vor dem Verlegen des Films einen warmen Boden mit allen für die Anordnung erforderlichen Elementen auffüllen müssen.

Infrarotfilm

Vor dem Kauf eines Kits ist es erforderlich, die vom System abgedeckte Fläche genau zu berechnen, wodurch die erforderliche Menge an Infrarotfilm, reflektierendem Material und eine spezielle Schutzbeschichtung ermittelt werden können, die über dem Heizgerät liegt.

Man muss davon ausgehen, dass das reflektierende Material über die gesamte Bodenfläche gelegt wird und der Infrarotfilm nur in möbelfreie Bereiche passt.

Sind im Paket der Ausstattung eines folienwärmegedämmten Bodens enthalten:

  • Thermostat;
  • Temperatursensor (Sensor);
  • spezielles thermisch reflektierendes Substrat;
  • thermischer Film.

Für die Arbeit benötigen Sie außerdem eine normale Schere, eine Zange, einen Schraubendreher, ein Messer und ein Klebeband zum Verkleben der Folie.

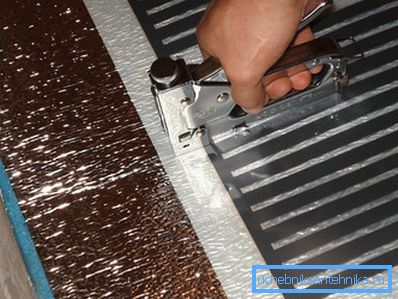

Heizungsmontage

Installation der Infrarotheizung

Die Installation des Systems beginnt mit einem speziellen Substrat aus Polyurethanschaum, dann machen wir:

  1. Über den gesamten Boden (Arbeitsfläche nach oben) werden Streifen aus wärmereflektierender Folie gelegt, die mit einem speziellen Klebeband sicher befestigt werden.
  2. Anschließend wird mit der Verlegung der Infrarotfolie begonnen, die nur auf den von den Wänden etwa 10 cm eingerückten Möbeln frei liegt (die Anordnung der Heizelemente, die die Position der Möbel angeben, sollte von Ihnen im Voraus vorbereitet werden). Hinweis und die Tatsache, dass das Schneiden des Heizfilms nur an ausgewählten Stellen erlaubt ist, die auf dem Material mit einer gestrichelten Linie mit einem Scherenzeichen markiert sind.
  3. Danach werden die einzelnen Heizstreifen in einem Abstand von mindestens 5 mm (aber nicht mehr als einen Zentimeter) voneinander auf das Substrat aufgebracht.
  4. Außerdem werden zur Verbindung von Infrarot-Heizstreifen entlang ihrer gesamten Länge Kupferdraht mit einem Querschnitt von etwa 1,5 mm verlegt2.
  5. Die Folie wird über spezielle Kontakte, die in die Mitte des leitfähigen Busses eingesetzt und mit einer Zange festgeklemmt werden, mit der Stromversorgung verbunden. Danach müssen die Anschlussstellen durch Bitumenisolierstreifen geschützt werden, die im Lieferumfang eines beheizten Bodens enthalten sind.

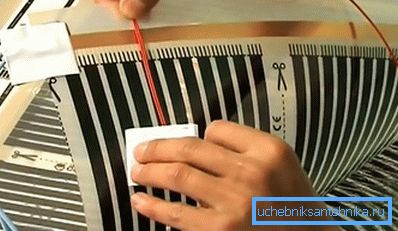

Thermosensoranschluss

Nach dem Anschließen des Films gehen Sie zur Installation des Temperatursensors über, der eine automatische Einstellung des Heizmodus des Systems ermöglicht. Dazu wird in einem Abstand von 20 bis 25 cm von der Wand, an dem ein mit einem Perforator befestigter Thermostat angebracht ist, ein Stroboskop mit einer Tiefe von etwa 2 cm vorbereitet, in den der Sensor selbst eingesetzt wird, der direkten Kontakt mit dem isolierenden Substrat haben sollte.

Nach Abschluss der Installation der Zusatzausrüstung, die gemäß den dem Kit beiliegenden Anweisungen hergestellt wurde, muss der warme Infrarotfilm auf seine Leistung geprüft werden.

Während des Tests muss sichergestellt werden, dass sich die IR-Filmstreifen bei Stromzufuhr aufheizen. Und nur wenn sichergestellt ist, dass alle Elemente funktionieren, können Sie mit der Installation der Laminatbeschichtung fortfahren und das Heizungssystem mit einer speziellen wärmeisolierenden Folie schließen.

Basierend auf Heizkabel

Kabel-Fußbodenheizung

Normalerweise wird diese Option unter der Kachel verwendet, da sie eine bessere Wärmeübertragung ermöglicht. Aber auch das Verlegen unter dem Laminat ist möglich. Bevor Sie mit der Installation fortfahren, ist es wichtig zu bestimmen, welcher Heizkabeltyp verwendet wird.

  • Standard oder resistiv. Stacked kann Single-Core und Two-Core sein. Letzteres ist bequemer, da der Stromkreis darin bereits geschlossen ist und das Ende nicht in die Anschlussbox zurückkehren muss. Um die Installation zu erleichtern, legt der Hersteller den Draht in spezielle Matten.
  • Selbstregulierend Dieses Kabel hält die erforderliche Temperatur automatisch aufrecht, selbst wenn die Verlegung unter den Oberflächen unterschiedlichen Materials verläuft. Es ist viel teurer als die Vorgängerversion.

Installation des Heizkabels auf dem wärmeisolierenden Boden

Die Installationsmethode und die Reihenfolge der Aktionen für diese beiden Leiter sind die gleichen. Um zu berechnen, welche Länge benötigt wird, müssen Sie die Bodenfläche kennen. Ziehen Sie den Bedarf an stationären Artikeln ab. Ferner wird das ungefähre Schema der Verlegung gezeichnet. Der Schritt, an dem sich die einzelnen Windungen befinden, wird durch Division der Fläche durch die Kabellänge bestimmt und das Ergebnis mit 100 multipliziert.

  • Wenn sich unter dem Boden ein kalter Raum befindet, ist eine zusätzliche Erwärmung mit Schaumstoffplatten oder Schaumstoffplatten erforderlich. In diesem Fall müssen Sie in die Bohle eintauchen, wenn keine Möglichkeit besteht, das Niveau zu erhöhen. Wenn Sie sicher sind, dass alles gut isoliert ist und die Oberfläche qualitativ ausgerichtet ist, können Sie mit dem nächsten Schritt fortfahren.
  • Eine gründliche Reinigung der Gegend. Es ist notwendig, alle Kieselsteine ​​oder andere Elemente zu entfernen, die später die Kabelisolierung beschädigen könnten. Für diese Zwecke ist es besser, einen Staubsauger zu verwenden.
  • Eine Schicht Primer-Zusammensetzung auftragen. Dies ist notwendig, um Ablagerungen zu entfernen, die Oberfläche zu verstärken und die Haftung mit dem zukünftigen Estrich zu verbessern.
  • Dieser Schritt wird nach Ihren Wünschen ausgeführt. Eine Schicht aus Polyurethanschaumband mit Folie wird vollflächig verlegt. Die Blätter werden mit verstärktem Klebeband zusammengefügt.
  • Der Sensor ist installiert und der Platz für den Thermostat ist vorbereitet. Letzterer sollte sich in einer geeigneten Höhe befinden, jedoch nicht tiefer als 30 cm. Eine 20 mm breite Nut wird in einem Abstand von 50 cm in die Wand geschnitten, genau eine solche Vertiefung. In ihr befindet sich die von einem Ende gelötete Wellung. Es hat einen Indikator. Signalleitungen davon werden in eine Box gebracht, in der das Bedienelement installiert wird.
  • Wenn die Option in den Matten gewählt wurde, können Sie mit dem Verlegen beginnen. Wenn es erforderlich ist, die Bahn zu entfalten, wird das Stütznetz mit einer gewöhnlichen Schere geschnitten. Für ein Kabel ohne Matte müssen spezielle Plattenhalter vorbereitet werden. Sie werden mit Dübel und Schrauben am Boden verschraubt. Die Stufe zwischen ihnen sollte 50-100 cm betragen.
  • Ein kaltes Versorgungskabel ist verdrahtet. Es verbindet sich mit der Heizung, das Zwirnen wird mit einem Schrumpfschlauch verschlossen und unter einer der Klammern der Platte befestigt.
  • Das Kabel wird nach dem gezeichneten Schema mit der berechneten Stufe montiert. Während dieser Arbeit ist es besser, Hausschuhe mit einer weichen Sohle an den Füßen anzuziehen, um den Leiter nicht zu beschädigen.
  • In diesem Stadium müssen Sie den Widerstand prüfen und mit dem empfohlenen vergleichen. Auch im Pass wird das Kabelverlegemuster eingetragen. Als nächstes ist der Anschluss an den Thermostat an Ort und Stelle. Einige Hersteller erlauben die Einbeziehung des gesamten Systems für eine Minute, um seine Leistung zu testen.
  • Als nächstes wird der Estrich gegossen. Die Dicke sollte mindestens 3 cm betragen und gleichzeitig sicherstellen, dass alle Hohlräume unter dem Kabel gefüllt sind. Wenn Sie ein Substrat aus Polyurethan verlegen, ist es erforderlich, alle 30 - 40 cm eine Schlitzfenstergröße von 10 - 15 cm herzustellen. Es ist notwendig, dass eine Einstellung mit der Hauptschicht vorgenommen wurde.
  • Nach dem vollständigen Trocknen der gefüllten Schicht (normalerweise dauert es 3 Wochen oder länger), können Sie den Boden drehen.

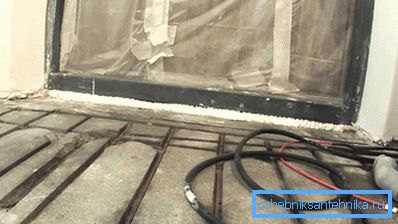

Einlegen eines Kabels eines warmen Bodens in einen Koppler

Es gibt eine weitere sehr interessante Option, die die Installation der Kabelbodenheizung vereinfacht. Wenn Ihr Boden gut isoliert ist und ein vollkommen flacher Estrich eingegossen ist, können Sie wie folgt vorgehen. Es wird ein Plan gezeichnet, nach dem das Kabel verlegt wird. Der Verkleidungsboden wird entfernt, die Oberfläche wird gereinigt. Das Bild wird auf den Boden übertragen. Mit Hilfe der Mühle oder des Wandhockers werden die Nuten gemäß dem Diagramm unter dem Kabel ausgeschnitten. Ihre Tiefe sollte so sein, dass der Leiter bündig liegt. Als nächstes ist das Legen, Verbinden und Fertigstellen.

Wasser Fußbodenheizung

Warmwasser Boden

Wasserbeheizter Boden kann auch auf verschiedene Arten verlegt werden. Zur Erwärmung kann der Träger als installierter Kessel und bei Zentralheizung als spezielle Steigleitung verwendet werden. Es gibt Produkte, bei denen sich der Träger in versiegelten Rohren befindet, und das Erhitzen erfolgt mit Leitern, die über die gesamte Länge verlegt sind. Für die Verlegung unter dem Laminat ist Polystyrol und Holz die ideale Lösung. Ihre Vorteile sind:

  • keine Notwendigkeit, die Bohle von oben zu füllen;
  • die beste Thermolyse dank Aluminiumplatten;
  • geringes Gewicht - ideal für schwache Böden;
  • schnelle Verlegung im Vergleich zu einem üblichen wärmeisolierten Boden;
  • vorbereitete Verlegemuster.

Überprüfen Sie die Bodenhöhe

Bevor Sie beginnen, stellen Sie sicher, dass Ihr Boden eine ebene Oberfläche hat und der Unterschied nicht mehr als 0,2 cm pro 1 m beträgt2. Die Reihenfolge der Aktionen ist wie folgt:

  • Die gesamte Anlage wird sorgfältig gereinigt. Eine Grundierung auftragen.
  • Nach vollständiger Trocknung wird die Hydro-Barriere in Form einer Polyethylenfolie gelegt. Beachten Sie unbedingt die Überlappung zwischen den 10 cm großen Leinwänden. Die Nähte werden mit Klebeband verklebt. Die Wand wird auf die Höhe des zukünftigen Heizers gedreht.
  • Entlang des Wandumfangs entfaltet sich ein Dämpfungsband.
  • Der nächste Schritt wird die Installation von Isolierplatten sein. Sie müssen mit speziellen Vorsprüngen oder Rillen versehen sein. In einigen Fällen sind Nuten vorgesehen, um sie miteinander zu verbinden.
  • Oben montierte Spezialmetallplatten. Sie haben eine Nut, in die das Rohr gelegt wird. Die Platten müssen so zusammengedrückt werden, dass sie zwischen den Vorsprüngen der Isolierung befestigt sind. Sie sollten entsprechend dem gewählten Rohrverlegungsschritt angeordnet werden.
  • Die Box ist montiert, ein Kollektor ist darin installiert und die Hauptversorgung erfolgt über einen Kessel oder eine andere Quelle.
  • In einem der Ventile verbindet der Versorgungsverteiler das Rohrende. Danach wird es gemäß dem ausgewählten Muster in die Rillen gelegt. Es ist wichtig, sich daran zu erinnern, dass Sie von den Außenwänden aus beginnen müssen, damit in der Nähe die höchste Temperatur herrscht.
  • Das zweite Ende wird dem Auslassverteiler zugeführt.
  • Das System wird gekräuselt. Dazu wird es mit Wasser gefüllt und der Druck mit einem dafür vorgesehenen Werkzeug steigt auf 10 Atmosphären. In diesem Zustand bleibt die gesamte Struktur für einen Tag stehen. Wenn nach der Überprüfung alles in Ordnung ist, können Sie weitermachen.
  • Von oben hält die Folie oder eine Schicht aus dem hergestellten Schaumstoff Polyurethan.
  • Als nächstes werden Platten aus Gipsfaser montiert. Sie verleihen dem gesamten Bauwerk mehr Stabilität und bilden auch die Grundlage für die Veredelung von Bodenbelägen.

Im Falle einer elektrischen Version eines mit Wasser beheizten Bodens mit geschlossenem Umlauf. Die Reihenfolge der Aktionen ist genau dieselbe. Der einzige Nachteil ist die Installation des enthaltenen Temperatursensors. Es ist normalerweise notwendig, es in unmittelbarer Nähe zu den Rohren zu platzieren. Darüber hinaus müssen Sie sich um die Bereitstellung zusätzlicher Kabel von der Telefonzentrale kümmern. Sein Querschnitt sollte für volle Last ausreichen. Es ist auch wichtig, eine gute Maschine bereitzustellen.

Vorteile eines warmen Bodens

Dank der bereitgestellten Informationen können Sie die Option auswählen, die unter bestimmten Bedingungen die beste Lösung ist. Versuchen Sie nicht, an den Komponenten zu sparen. Idealerweise beträgt die Lebensdauer eines solchen Systems 50 Jahre oder mehr. Es ist wichtig zu wissen, dass die Kontur der Rohre nicht aus Segmenten bestehen sollte, alles sollte in einen Streifen passen. In Notfällen ist es erlaubt, eine permanente Verbindung zu verwenden, die mit einem speziellen Crimpwerkzeug durchgeführt wird.

Video

Sehen Sie sich das Video zur Installation von Caleo unter Fußbodenheizung unter Laminat und Linoleum an:

Dieses Video zeigt den Vorgang des Verlegens eines Warmwasserbodens unter dem Laminat:
