So installieren sie heizungsheizkörper mit ihren eigenen

Bei der nächsten Wohnungsrenovierung müssen viele Hausbesitzer früher oder später das Heizungssystem ganz oder teilweise ersetzen, wobei einer der wichtigsten Bestandteile ein Wasserkühler ist. Es besteht aus einer Reihe von strömenden Wasserkanälen, durch die das erwärmte Kühlmittel zirkuliert, um den Wärmeaustausch zwischen Warmwasser und Umgebungsluft sicherzustellen.

Während des Betriebs überwachsen die Strömungskanäle von innen her allmählich mit Salzablagerungen und verstopfen sich mit Rostpartikeln, weshalb solche Vorrichtungen von Zeit zu Zeit einen vollständigen Austausch erfordern.

Merkmale der Installation und des Anschlusses von Heizkörpern

Gegenwärtig können Sie eine Vielzahl von kompakten und leichten Heizkörpern zum Verkauf anbieten, die bei Bedarf von jedem Wohnungseigentümer mit den üblichen Haushaltswerkzeugen selbst ausgetauscht werden können, ohne auf professionelle Klempner zurückgreifen zu müssen.

Dieser Artikel enthält eine illustrierte Anleitung, die den Prozess des Selbstaustauschs von Heizkörpern in einer Wohnwohnung detailliert beschreibt.

Installationsort vorbereiten

Vor dem Einbau von Kühlern muss die Wasserzufuhr zum System vollständig unterbrochen werden.

Wenn sich in der Nähe jeder Batterie ein Absperrventil befindet, kann dies direkt in der Wohnung erfolgen. Wenn dies nicht der Fall ist, muss das gemeinsame Absperrventil des gesamten Steigrohrs geschlossen werden, das sich normalerweise im Keller eines Wohngebäudes befindet.

1. Um sicherzustellen, dass im System kein Druck vorhanden ist, müssen die alten Batterien demontiert werden. Danach muss jedes Einlassrohr für die Installation von Absperrventilen vorbereitet werden.
2. Stellen Sie eine neue Batterie aus der erforderlichen Anzahl von Abschnitten zusammen und bereiten Sie temporäre Halterungen vor. Befolgen Sie die nachstehenden Empfehlungen, um zu erfahren, wie Heizkörper an der Wand unter dem Fenster angebracht werden.

1. Messen Sie die Gesamtlänge der Nische des Unterfensters und zeichnen Sie eine vertikale Linie streng entlang der Mitte. Suchen Sie dann die Mitte der Längsachse des Kühlers und stellen Sie diese der gezeichneten Linie gegenüber.
2. Ziehen Sie auf der Wandebene eine horizontale Linie in einem Abstand von 60-120 mm vom unteren Rand des Schwellers, die dem oberen Rand der Batterie entspricht.

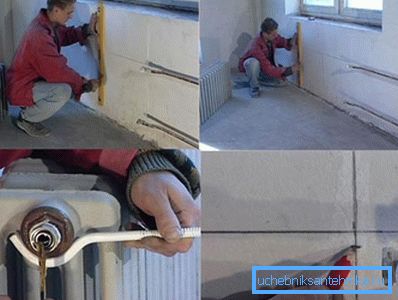

3. Montieren Sie den Kühler gemäß den gezeichneten Linien auf provisorischen Stützen und führen Sie die Markierungen an der Wand aus, die den Ort angeben, an dem die Montagehalterungen befestigt werden. Gleichzeitig ist darauf zu achten, dass der Abstand der Batterie zum Boden mindestens 85-120 mm und der Abstand zur Wand etwa 35-50 mm beträgt.

Tipp! Nach dem Abschalten des gemeinsamen Absperrventils verbleibt eine ausreichende Wärmeübertragung in den oberen Etagen des befüllten Heizsystems. Bevor Sie die alte Batterie demontieren, müssen Sie geeignete leere Behälter vorbereiten, um das abfließende Wasser aufzufangen.

Wählen Sie die Art der Verbindung zum System

In modernen Wohnheizungssystemen werden verschiedene Arten von Wasserbatterieanschlüssen verwendet, von denen jede abhängig von den spezifischen Bedingungen verwendet wird.

Damit jeder Hausbesitzer eine Vorstellung davon haben kann, wie Heizkörper ordnungsgemäß in seiner Wohnung installiert werden, werden die drei am häufigsten verwendeten Anschlussmöglichkeiten unten aufgeführt.

1. Einseitige seitliche Verbindung bietet die beste Wärmeübertragung, ist jedoch nur für einzelne Heizkörper geeignet, die aus nicht mehr als 12 separaten Abschnitten bestehen. In diesem Fall ist die Kühlmittelzufuhr an den oberen Einlass und der Auslass an den unteren Auslass an einer Seite der Batterie angeschlossen.

1. Diagonal- oder Querverbindungsmethode ermöglicht es Ihnen, mehrere Heizkörper zur Beheizung eines großen Raums durchgängig in einer Linie zu verbinden. In diesem Fall wird heißes Wasser durch die obere Düse auf einer Seite eingeführt und der Ausgang durch die untere Düse auf der Rückseite der Batterie.

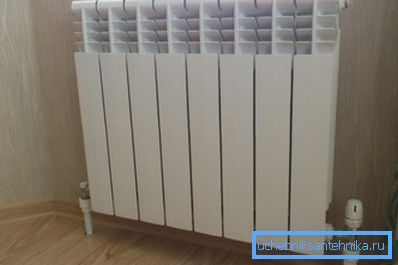

2. Verbindungsmethode unten Damit können Sie die gesamte Kommunikation unter der Fußleiste oder im unterirdischen Raum verbergen. Dies reduziert jedoch den Wärmeübertragungskühler erheblich. Bei diesem Schema tritt das erwärmte Wasser einerseits in die untere Düse ein und tritt auf der anderen Seite der Batterie aus der unteren Düse aus.

Tipp! Es wird empfohlen, am Einlass jeder Batterie einen mechanischen Thermostat mit einem Temperaturregler zu installieren. Auf den ersten Blick mag der Preis für dieses Gerät hoch erscheinen, seine Verwendung ermöglicht jedoch eine effizientere Nutzung der Wärme und senkt dadurch die durchschnittlichen jährlichen Heizkosten.

Montage und Installation von Heizkörpern

In vielen Baumärkten können Sie eine komplette Batterie eines ausgewählten Typs und einer bestimmten Größe kaufen, die bereits aus der erforderlichen Anzahl von Abschnitten zusammengebaut und vollständig einbaufertig ist. Bevor Sie jedoch den Heizkörper selbst installieren und an ein Wassersystem anschließen, müssen Sie ihn mit einem Ventilsatz ausstatten.

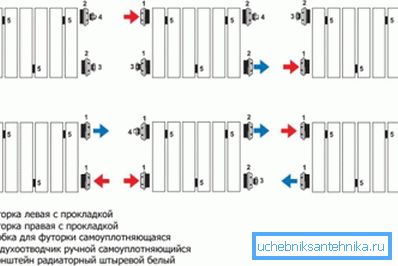

1. Verdrehen Sie die beiden Durchgangsstecker (futorki) je nach gewähltem Schaltplan mit den erforderlichen Öffnungen des Kühlers, die zum Anschluss der Einlass- und Auslassanschlüsse verwendet werden.
2. Wickeln Sie den dritten Durchlassstopfen (Futorka), in dem sich das obere Loch entlang des oberen Kühlmittels befindet, in dem Sie ein Mayevsky-Ventil installieren müssen, das zum Ablassen der angesammelten Luft erforderlich ist, und wickeln Sie einen Blindstopfen in das verbleibende freie Loch ein.

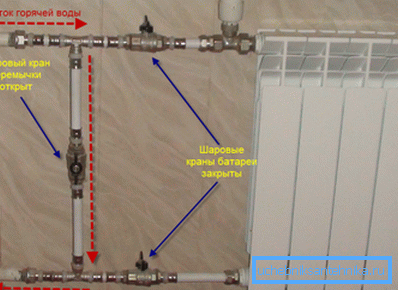

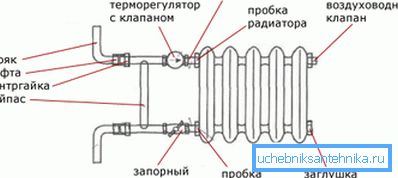

3. Installieren Sie einen einzelnen Kugelhahn an den Vorlauf- und Rücklaufleitungen, und montieren Sie den Bypass mit zwei Tees vor einem Absperrkugelhahn, der während des Herunterfahrens oder der Demontage der Batterie geöffnet werden muss.

1. Montieren Sie die Lagerböcke gemäß der zuvor vorgenommenen Markierung an der Wand, montieren Sie den Kühler darauf und befestigen Sie ihn mit Hilfe der im Kit enthaltenen Standardbefestigung.

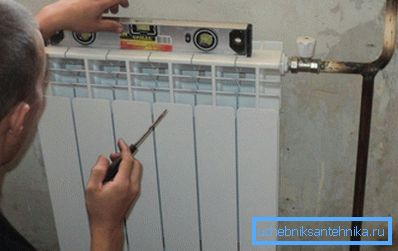

2. Bei der Montage von Halterungen nach Niveau ist zu beachten, dass die Kante der Batterie, an der das Mayevsky-Entlüftungsventil installiert ist, leicht angehoben werden muss.

1. Schließen Sie die Einlass- und Rücklaufventile mit einem Anschluss “American” mit einem Flansch und einer Überwurfmutter an die entsprechende Buchse am Kühler an.
2. Vergewissern Sie sich, dass die Verbindung korrekt ist, und ziehen Sie anschließend alle Gewindeverbindungen fest. Öffnen Sie den Einlasshahn an der Steigleitung sowie die Kugelhähne an den Rohrleitungen und füllen Sie das System mit Kühlmittel.
3. Wenn die Heizung elektrisch oder gasförmig ist, führen Sie einen Testlauf des Systems durch und lassen Sie das System einige Zeit bei maximalen Bedingungen arbeiten. Danach sollte es sorgfältig auf Lecks geprüft werden.

Tipp! Bei der Montage aller Gewindeanschlüsse ist es zwingend erforderlich, Gummi- oder Silikondichtungen zu installieren, die im Standard-Installationssatz für den Anschluss von Wasserkühlern enthalten sind, die in jedem Baumarkt erhältlich sind.

Fazit

Der Austausch von Batterien in Wohnungen von Hochhäusern erfolgt am besten im Frühjahr / Sommer nach dem Ende der Heizperiode. Da zu diesem Zeitpunkt kein heißer Wasserdruck in der Heizungsanlage herrscht, ist die Gefahr von Verbrennungen vollständig beseitigt und die Wahrscheinlichkeit einer Überflutung seiner und der benachbarten Wohnung mit Wasser nimmt ab.

In diesem Artikel wird das beigefügte Video sorgfältig durchgesehen. Dort erhalten Sie eine visuelle Anleitung zum Installieren und Anschließen von Haushaltswasserkühlern.
