So installieren sie ein thermorelais zum heizen mit eigenen

Dieser Artikel befasst sich mit den Methoden der automatischen Einstellung der elektrischen Heizung. Wir müssen uns mit den Arten von Thermostaten vertraut machen, die auf dem modernen Markt angeboten werden, und lernen, wie sie korrekt an die Last angeschlossen werden und wo der Temperatursensor platziert wird. Also lass uns anfangen.

Warum brauchst du es?

Das Hauptmotiv ist durchaus verständlich: Strom sparen. Es ist die teuerste Wärmeenergiequelle. elektrische heizgeräte werden nur dort eingesetzt, wo es nicht möglich ist, hauptgas, pellets, kohle oder brennholz zu verwenden.

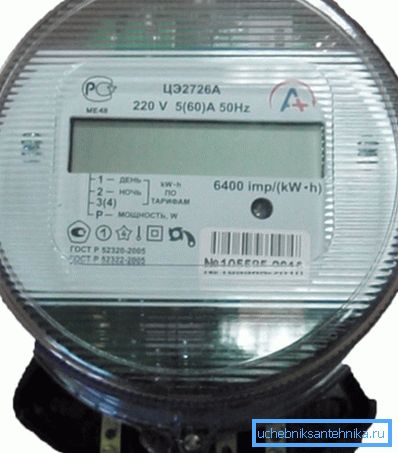

Übrigens: Die Verwendung von Nachttarifen kann die Heizkosten mit Strom um 20 bis 30% senken.

Vergessen Sie nicht nur die Einsparung von Elektroheizungen. Wenn an warmen Tagen mit konstanter Leistung gearbeitet wird, müssen die Bewohner eines Hauses oder einer Wohnung unter der Hitze oder (bei geöffneten Fenstern) Zugluft leiden. Die manuelle Einstellung hat aus naheliegenden Gründen eine erhebliche Trägheit: Der Anreiz, den Erhitzungsgrad zu reduzieren, tritt nur auf, wenn die Temperatur um 4-5 Grad vom Komfort abweicht.

Mit dem Thermostatrelais können Sie die optimale Temperatur im Raum mit einer Genauigkeit von 1-2 Grad halten.

Thermostatauswahl

Alle Thermostate zum Heizen können in drei Hauptkategorien unterteilt werden.

Elektromechanik

Streng genommen kann nur dieser Reglertyp als Relais bezeichnet werden: Ein elektromechanisches Gerät, das die Kontakte physikalisch öffnet, wird tatsächlich für die Energieverwaltung verwendet. Die Liste der Funktionen elektromechanischer Thermoschalter ist minimal.

Sie können:

1. Ein- und Ausschalten. Zu diesem Zweck wird üblicherweise ein separater mechanischer Schalter verwendet.
2. Stellen Sie die Temperatur über ein Rad mit aufgedruckten Werten oder einen Fall ein.. Der typische Temperaturbereich liegt zwischen +5 und +40. Es ist klar, dass der Wärmeverbrauch umso höher ist, je höher die Temperatur ist.

Zur Klarstellung: Der Stromverbrauch zur Aufrechterhaltung der Temperatur wird natürlich nicht durch seinen absoluten Wert bestimmt, sondern durch das Temperaturdelta der Straße. Die Kosten für die Instandhaltung von + 30 ° C im Haus bei +15 auf der Straße und +5 für die Straße -10 werden gleich sein.

1. Behalten Sie automatisch die gewünschte Temperatur bei und konzentrieren Sie sich auf die Anzeigen eines externen Thermoelements.

Digital

Die Funktionalität von digitalen Thermostaten ist identisch mit dem vorherigen Typ.

Nur drei Unterschiede:

1. Anstelle der auf dem Handregler aufgedruckten Zahlen wird ein Flüssigkristallbildschirm verwendet.
2. Das Ausschalten der Heizung ist nicht einem ständig klickenden Relais zugeordnet, sondern einer rauschfreien Transistorbaugruppe.
3. Verwenden Sie zum Einstellen der Betriebstemperatur den numerischen Tastenblock.

Es besteht die Meinung, dass digitale Thermostate präziser sind als mechanische. Dies trifft nur zum Teil zu: Dank der digitalen Anzeige ist es einfacher, die gewünschte Temperatur einzustellen. Wie genau es eingehalten wird, hängt jedoch von der Kalibrierung des Geräts für einen bestimmten Temperatursensor ab und hängt nicht vom Typ des Reglers ab.

Programmierbar

Der digitalen Anpassung wird eine weitere Funktion hinzugefügt: die Möglichkeit, den täglichen und wöchentlichen Arbeitszeitplan einzustellen. An Wochenenden kann Ihr Haus beispielsweise tagsüber um + 20 ° C und nachts um + 16 ° C gewartet werden. Während der gleichen Arbeitszeit wird eine leere Wohnung nur bis + 8 ° C warm.

Die Wahl liegt auf der Hand: Eine programmierbare Steuerung ist deutlich günstiger als andere Thermoschalter. Es lohnt sich jedoch, die Kosten der Geräte selbst zu berücksichtigen:

Wenn sich ein wirtschaftlich günstigeres Gerät in einem rauen Klima schnell genug bezahlt macht, steigt die Amortisationszeit mit einem monatlichen Wärmeverbrauch durch elektrische Beheizung in einigen hundert Kilowattstunden auf ein Dutzend oder zwei Jahre.

Kompatible Geräte

Welche Wärmequellen können Sie an den Thermostat anschließen? In der Regel auf beliebige Geräte der direkten Beheizung ohne eigene digitale Regler. Nicht alle elektronischen Steuerkreise reagieren korrekt auf permanente Stromausfälle eines externen Thermostats.

In der Liste:

• Fußbodenheizung Kabel und Folie. Dies ist die wirtschaftlichste Art der Elektroheizung: Durch die optimale Temperaturverteilung im Volumen des beheizten Raums können Kosten im Vergleich zur konvektiven Heizung um 30 bis 50 Prozent gesenkt werden.
• Elektrokonvektoren.
• Ölheizkörper.

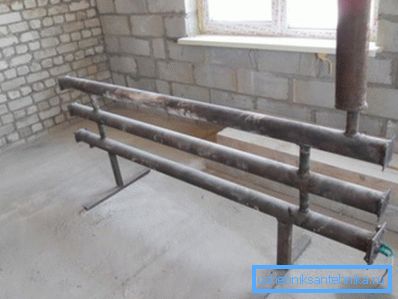

• Register mit eingebauten Heizungen.

Nur ein begrenzender Faktor ist die vom Gerät verbrauchte elektrische Leistung. Ein typisches thermisches Relais hat eine Begrenzung von 3.600 Watt, was der Fläche eines kleinen Raums entspricht. Bei höherem Verbrauch werden mehrere unabhängige Heizgeräte verwendet, von denen jedes mit einem eigenen Thermostat geliefert wird.

Montage

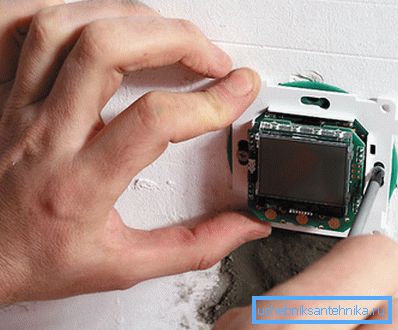

Alle verkauften Thermostate implizieren eine verborgene Installation in der Anschlussdose. In einer Beton- oder Ziegelmauer wird das Loch durch eine Krone von 65 mm ausgewählt; Die Box ist mit Zement- oder Gipsputz versiegelt. Bei Trockenbau verwendete Spezialkästen, die das Blech auf beiden Seiten festklemmen.

Kann der Thermostat offen montiert werden?

Ja, aber mit einigen Vorbehalten.

1. Sie benötigen eine spezielle Adapterbox, die mit einer normalen Dübelschraube an der Wand befestigt wird.
2. Es ist besser, die Kabel für den Leistungs- und Temperatursensor im Kabelkanal zu entfernen.

Ein wichtiger Punkt: In Gebäuden aus brennbaren Materialien schreibt die Brandschutzanweisung vor, dass Hochspannungsleitungen in Stahlrohren installiert werden müssen.

Die Standardeinbauhöhe des Thermostats ist dieselbe wie für Schalter, 90 cm vom Boden entfernt.

Verbindung

Es ist einfach, einen Regler mit den eigenen Händen zu verbinden - es reicht aus, die Kennzeichnung der Ergebnisse sorgfältig zu studieren.

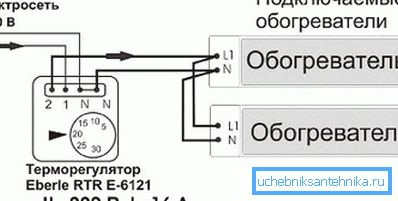

Bei Bedarf können zwei Heizelemente parallel an ein Klemmenpaar angeschlossen werden, wenn nur ihre Gesamtleistung die Leistungsfähigkeit des Thermorelais nicht übersteigt.

Wärmesensor

Wo ist der Temperatursensor montiert?

Dies hängt hauptsächlich von der Art des Heizelements ab.

1. Im Falle eines kabelbeheizten Fußbodens wird dieser in einem Estrich im PVC-Rohr verlegt, wodurch der Sensor ersetzt werden kann, wenn er ausfällt.
2. Mit einem warmen Fußbodenthermometer passt der Thermofühler in das Substrat unter der Folie. Da sowohl der Sensor selbst als auch der Draht zum Anschließen normalerweise einen recht beeindruckenden Querschnitt haben, müssen sie eine Nut dafür auswählen.
3. Mit einer Vielzahl von Hochtemperaturheizelementen - Konvektoren, Heizregister usw. - Der Sensor wird an der Wand montiert und durch Formteile, Ablagen oder auf andere Weise abgedeckt.

Wenn Sie einen Ort für ein Thermoelement auswählen, sollten Sie natürlich den gesunden Menschenverstand nicht vergessen.

• Dekorleisten sollten die freie Luftzirkulation in der Nähe des Temperaturfühlers nicht beeinträchtigen.
• Es befindet sich vor direktem Sonnenlicht und Zugluft.
• Sie sollten den Sensor nicht im aufwärts gerichteten Warmluftstrom des Heizgeräts installieren. In diesem Fall ist sein Zeugnis weit von der Durchschnittstemperatur im Raum entfernt.
• Es ist besser, die Höhe des Sensors vom Boden aus im Bereich von 90-120 cm zu platzieren, dann entsprechen die abgelesenen Werte Ihrer subjektiven Wahrnehmung: +20 auf der Bodenebene kann +28 auf Höhe des menschlichen Wachstums bewirken.

Übrigens: Viele programmierbare Thermoschalter werden mit eigenen Temperatursensoren geliefert.

Fazit

Wir hoffen, dass die Empfehlungen, die dem Leser gegeben werden, bei der Installation seiner eigenen elektrischen Heizung nützlich sein werden. Wie üblich enthält das beigefügte Video zusätzliche thematische Materialien. Erfolge!
