So berechnen sie die anzahl der kühlerabschnitte unabhängig

Um die Anzahl der Abschnitte eines Heizungsheizkörpers pro Raum korrekt zu berechnen, reicht es nicht aus, nur die Gesamtanzahl der Abschnitte pro Bereich zu bestimmen. Hier müssen Sie andere Parameter berücksichtigen. Mit anderen Parametern meinen wir vor allem die spezifische Wärmeleistung des Geräts sowie seinen Standort, die den Wärmeverlust im Raum direkt beeinflussen können.

Wir erklären Ihnen, wie Sie Berechnungen anhand der Fläche des Hauses (Quadratur) oder des Volumens (Hubraum) vornehmen. Außerdem zeigen wir Ihnen einen Videoclip zum Thema.

Berechnungsmethoden

Wenig über Heizkörper

• Da das Metall für die Herstellung von Heizungen unterschiedlich verwendet wird, ist ihre Leistung natürlich auch unterschiedlich, Außerdem wirkt sich die Größe der Abschnitte direkt darauf aus.
• Wenn Sie die Anzahl der Gussheizkörperabschnitte berechnen, sollten Sie sofort reservieren, dass solche Geräte in Häusern mit Zentralheizung besser geeignet sind, in denen das Kühlmittel periodisch zugeführt wird, jedoch nicht gemäß dem Mikroklima Ihrer Wohnung. Daher ist es wichtig, dass Sie die erzeugte Wärme so lange wie möglich halten. Gusseisen ist hierfür eine ideale Option. Außerdem ist die Flussrate pro Abschnitt viel höher als bei anderen Metallen, was bei unabhängiger Erwärmung äußerst unrentabel ist.

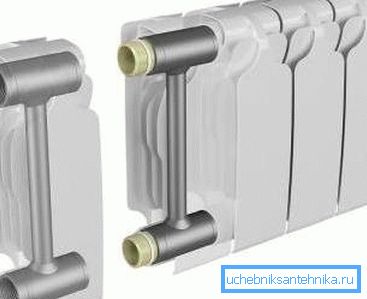

• Im Falle einer unabhängigen Heizung ist es natürlich am besten, Bimetall zu verwenden - Hierbei handelt es sich um ein Gerät, bei dem die Wände aus zwei Metallen bestehen - innen aus Stahl und oben aus Aluminium, das gleichzeitig die Fähigkeit vereint, hohen Druck zu widerstehen und gleichzeitig sehr schnell Wärme an den Raum abzugeben. Natürlich ist der Preis solcher Kühler höher als für Gusseisen.
• Möglicherweise werden Ihnen im Laden Aluminiumheizkörper angeboten. Dies ist jedoch höchstwahrscheinlich das gleiche Bimetall, da hier keine Geräte aus reinem Aluminium hergestellt werden, obwohl sie möglicherweise aus Europa importiert werden. Sie sind jedoch sehr teuer und halten keinem hohen Druck stand. Außerdem sieht die Anweisung vor, dass dem Kühlmittel immer eine spezielle Flüssigkeit zugesetzt wird.

• Sie können auch einen Kühlerpaneel aus Stahl kaufen, Das gibt auch sehr schnell Wärme ab und wird in der Regel zum autonomen Heizen verwendet. Solche Geräte werden jedoch nicht in Form von Abschnitten hergestellt, sondern in Form von Tafeln. Um deren Anzahl zu berechnen, benötigen Sie die spezifische Leistung jedes einzelnen Geräts, die im Pass angegeben ist.

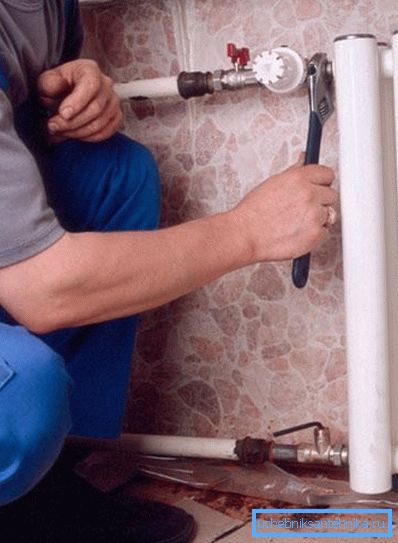

Hinweis Bei der Installation der Heizung mit eigenen Händen ist es äußerst unerwünscht, Heizkörper aus einem anderen Metall in einem Kreislauf zu installieren, insbesondere hinsichtlich der Kombination von Aluminium und Gusseisen, um den Oxidationsprozess zu vermeiden.

Flächenberechnung

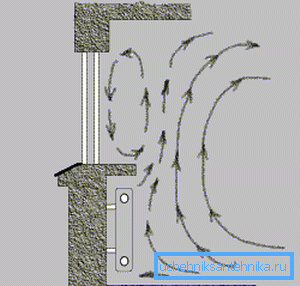

Hinweis Die ernstesten Kältequellen in einem normal erwärmten Raum sind Fenster und Türen, aber die Tür kann fest, dick und ohne die geringsten Spalten sein, während Fensterglas nicht erwärmt werden kann, selbst ein Paket mit mehreren Abteilen. Um die Anzahl der Abschnitte genauer berechnen zu können, müssen Sie unter jedem Fenster ein Heizgerät entwerfen. Dadurch entsteht so etwas wie ein Luftschleier, der den kalten Fluss abschaltet.

Bei einer Standard-Raumhöhe, bei der die Decken eine Höhe von 240-260 cm haben, ist es sehr einfach und schnell, Heizkörperabschnitte zu berechnen. Dafür müssen Sie jedoch die Fläche eines Raumes oder des ganzen Hauses messen.

Wir sprechen hier von der Standardhöhe der Räumlichkeiten. Daher wird für SNiP 2.04.05-91 * (anstelle von SNiP 2.04.05-91) pro Quadratmeter des Raums 100 W Wärmeenergie benötigt. Stellen Sie sich vor, Sie müssen das Gerät im Raum 3.56.5 = 22,75 m installieren², Das bedeutet, dass seine Leistung 22,75 * 100 = 2275 W = 2,275 kW betragen sollte.

Wenn es sich um einen Flächenheizkörper handelt, wählen wir einfach ein Gerät mit der am besten geeigneten Leistung aus, z. B. 2,3 oder 2,5 kW (es ist besser, aufgerundet zu werden, um eine Marge zu erhalten), aber die Abschnitte sollten gezählt werden. Lassen Sie uns eine Proberechnung machen - bei Bimetall-Batterien hat ein Abschnitt etwa 160 bis 180 Watt.

Wir nehmen jedoch den Durchschnittswert - 170 W oder 0,17 kW (die Leistung der Abschnitte muss im technischen Pass des Herstellers angegeben werden). Wir müssen also die benötigte Gesamtleistung für die Räumlichkeiten durch 0,17 teilen, und in dieser Situation werden wir 2,275 / 0,17 ± 13,38 erhalten. Wenn diese Zahl gerundet ist, erhalten wir 14 Stück.

In Innenräumen kann es jedoch zu einem erhöhten Wärmeverlust kommen. Beispielsweise kann es sich um einen Raum mit einem Balkon handeln, der periodisch genutzt wird. Dann sollte die Gesamtleistung um 15-20% erhöht werden. Dies gilt auch, wenn Sie die Kühler mit einem dekorativen Grill schließen oder in einer Nische verstecken möchten. Bei gleicher Fläche von 22,75 m², Sie müssen diese Zahl nicht mit 100%, sondern mit 115% oder 120% multiplizieren und aus diesem Betrag die Heizkörperheizung berechnen.

Berechnung nach Volumen

Wenn Sie jedoch die Anzahl der Heizkörperabschnitte für SNiP 2.04.05-91 * basierend auf dem Rauminhalt des Raums berechnen, bleibt das Berechnungsprinzip ungefähr gleich, nur die ursprünglichen Daten ändern sich

Für Plattenhäuser benötigt ein Kubikraum 41 W, aber wenn ein Haus oder eine Wohnung den modernen Isolationsstandards entspricht, sind 34 IT / m ausreichend³. Versuchen wir, Berechnungen mit derselben Fläche von 22,75 m durchzuführen², Nur die Deckenhöhe beträgt 3,0 m (höher als der Standard) sowie die gleiche Schnittstärke. (Siehe auch den Artikel Wie man Bimetallheizkörper wählt: Merkmale.)

In diesem Fall beträgt das Volumen des Raumes 3,5 * 6,5 * 3,0 = 68,25 m³, dann benötigen wir im Schalttafelhaus 68,25 * 41 = 2798,25 W oder auf 2,8 kW aufrunden. Dann brauchen wir für diesen Raum 2,8 / 0,17 × 16,47 oder 17 Runden Bimetallrunde. Für einen gut erwärmten Raum benötigen Sie 68,25 * 34 = 2320,5 W, dann werden 2320,5 / 170 = 13,65 oder 14 Abschnitte gerundet.

Um jedoch die Anzahl der Heizkörper zu berechnen, können Sie die Abschnitte einfach durch die Anzahl der Fenster unterteilen. In jedem Fall müssen sie jedoch mit Heizvorrichtungen ausgestattet sein, auch wenn sie unterschiedlich groß sind, damit die Wärmeverluste nicht ansteigen.

Hinweis Es sollte gesagt werden, dass es auch die genauesten Berechnungen gibt, die nicht nur die Fläche / Volumen des Raums und die Wärmekapazität des Heizkörperabschnitts berücksichtigen, sondern auch eine Reihe verschiedener Koeffizienten. Dazu gehören die spezifische Temperatur, die in diesem bestimmten Raum benötigt wird, die Verglasungsrate der Fenster (Einfach-, Doppel- oder Dreifachverglasung), die Wärmedämmung (schwach, mittel, hoch), die auf die Fläche der Fenster und des Bodens abgestimmt sind, usw. Solche Berechnungen sind jedoch für spezielle Räumlichkeiten erforderlich, beispielsweise für die Installation eines Mikroklimas in den Lagerräumen eines Museums oder eines Labors.

Fazit

Vergessen Sie nicht, dass die vom Hersteller für die Sektionen angegebene Leistung oft der maximalen Kühlmitteltemperatur entnommen wird, daher kann es als überschätzt bezeichnet werden. Auf dieser Basis erfolgt die Rundung immer groß und manchmal, besonders in kalten Regionen, wird ein zusätzlicher Abschnitt hinzugefügt.
