So berechnen sie die anzahl der kühlerabschnitte: standard-,

In diesem Artikel erfahren Sie, wie Sie die Anzahl der Heizkörperteile berechnen. Außerdem überlegen wir, wie wir den Heizer verkürzen oder umgekehrt, wie er vergrößert werden kann. Das Thema des Artikels ist von erheblichem Interesse, da durch die richtige Wahl der Abmessungen des Heizgeräts optimale Bedingungen für ein komfortables Wohnen in einem bestimmten Raum geschaffen werden können.

Die Heizintensität von Wärmeträgern kann natürlich durch Thermostate gesteuert werden, deren Preis hoch ist. Leider ist der Einbau derartiger Geräte eher in autonomen als in zentralisierten Systemen gerechtfertigt. Wenn außerdem die Länge der Batterie kürzer als notwendig gewählt wird, ist es nicht einfach, die Situation mit dem Thermokopf auszugleichen.

In dieser Situation wäre die einzig wirksame Lösung die korrekte Berechnung der Anzahl der Kühlerabschnitte.

Kriterien, die das Zählen beeinflussen

Bevor die erforderliche Anzahl von Abschnitten des Kühlers berechnet wird, müssen die Kriterien festgelegt werden, die sich auf die eine oder andere Weise auf das Ergebnis der Berechnungen auswirken können.

Unter diesen Kriterien stellen wir Folgendes fest:

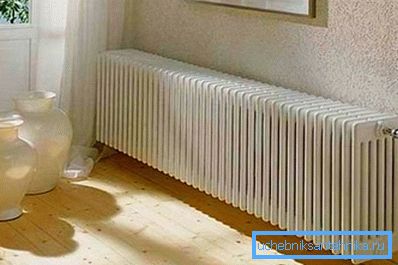

• Raumbereich, Um einen großen Raum zu beheizen, sind Heizgeräte mit beeindruckenden Standardgrößen erforderlich.
• Deckenhöhe, Je höher die Decke, desto mehr Wärmeübertragung wird von den Heizkörpern benötigt.
• Die Entfernung, um die der Schweller über die Batterie ragt. Je größer dieser Abstand ist, desto größer ist die Leistung, die erforderlich ist, um die erforderlichen Konvektionsparameter zu erreichen.
• Der Abstand von der Oberseite der Batterie bis zum Rand der Schwelle und der Abstand von der Unterkante des Heizgeräts bis zum Boden;
• Art des Materials, das zur Herstellung des Heizgeräts verwendet wird, da verschiedene Metalle und Legierungen sich in verschiedenen Wärmeleitfähigkeitsparametern unterscheiden.

Der Online-Rechner für die Berechnung der Anzahl der Strahlerabschnitte ist eine Software, die bei der Verarbeitung der eingegebenen Daten Durchschnittsergebnisse liefert.

Leider werden die meisten der oben genannten Kriterien bei der Online-Bewerbung nicht berücksichtigt. Um die gemittelten Daten nicht zu verwenden, werden wir daher versuchen, die Berechnungen mit eigenen Händen durchzuführen.

Standardberechnungsmethode

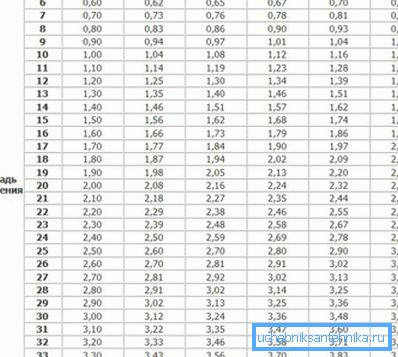

Wie berechnen Sie, wie viele Heizkörper Sie benötigen? Es gibt mehrere mehr oder weniger effektive Möglichkeiten, Berechnungen durchzuführen.

Betrachten Sie den Standardweg:

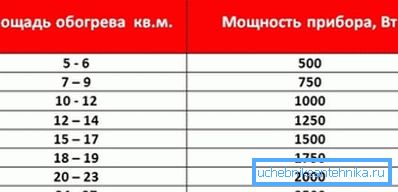

• In Übereinstimmung mit den im SNiP angegebenen Standards, um 1 m 2 zu heizen. Das Batteriegebäude sollte mit einer Leistung von 100 Watt arbeiten. Nur in diesem Fall können Sie sich auf ein angenehmes Wohnklima verlassen.
• Für Berechnungen kann die folgende Formel zur Berechnung von Heizkörperabschnitten angewendet werden: S * 100 / P. Hier ist P die Leistung jedes Heizkörpersegments (Parameter wird in Watt gemessen), S ist die Fläche des Raums (gemessen in Quadratmetern);

Wichtig: Wenn die meisten Wände im Raum nach außen gerichtet sind, verwenden wir bei der Berechnung den Erhöhungsfaktor von 1,2. Daher muss die resultierende Anzahl von Segmenten mit 1,2 multipliziert werden, und das Ergebnis wird auf die nächste ganze Zahl aufgerundet.

• Wenn die Installation von Heizgeräten in einem Raum mit einer Deckenhöhe von 3 Metern oder mehr durchgeführt wird, ist mehr Wärmeübertragung erforderlich, um eine normale Konvektion sicherzustellen. Daher ist die zuvor vorgeschlagene Formel irrelevant.
• In diesem Fall wäre es ratsam, die folgende Formel anzuwenden: S * H ​​* 40 / P. In dieser Formel ist S die Fläche des Raumes (gemessen in Quadratmetern), P ist die Leistung jedes Segments (gemessen in Watt) und H ist die Höhe der Decke (gemessen in Metern).

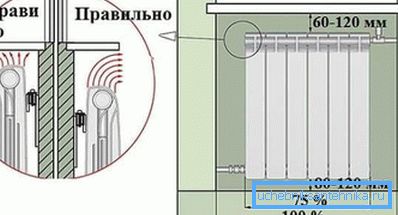

Damit die Anzahl der Kühlerabschnitte anhand der zuvor vorgeschlagenen Formeln berechnet werden kann, muss die Batterie wie folgt installiert werden:

1. Vom Boden des Ofens bis zum Boden sollte der Abstand nicht weniger als 8 und nicht mehr als 12 cm betragen.
2. Der Abstand vom Steigrohr zum Heizgerät muss mindestens 30 cm betragen.

Ungefähre Berechnungsmethode

Überlegen Sie, wie Sie Kühlerabschnitte mit einer vereinfachten Methode berechnen können. Aufgrund der gemittelten Parameter der Serienakkus kann davon ausgegangen werden, dass in einem Raum mit einer Deckenhöhe von 2,5 m ein Segment eine Fläche von höchstens 1,8 m 2 heizen kann.

Daher lautet die Berechnungsanweisung wie folgt:

• Multiplizieren Sie die Länge des Raumes mit der Breite und erhalten Sie die Fläche.
• Als nächstes teilen Sie die resultierende Zahl durch 1,8 und finden Sie heraus, wie viele Abschnitte im Raum benötigt werden.
• Wenn der Raum groß ist und mehrere Fensteröffnungen vorhanden sind, dividieren Sie die Anzahl durch die Anzahl der Öffnungen und ermitteln Sie, wie viele Heizkörper und mit welchen Größen Sie den Raum installieren müssen.

Wichtig: Die ungefähre Berechnungsmethode ist mit Ungenauigkeiten behaftet, da viele Faktoren, die den Wärmeaustausch beeinflussen können, nicht berücksichtigt werden. Daher wird diese Methode selten verwendet. Das Ergebnis einer ungefähren Berechnung sollte auf die nächste ganze Zahl gerundet werden.

Volumenberechnungsmethode

Mit dieser Methode können Sie die Berechnung von Heizkörperabschnitten unabhängig voneinander durchführen. Zuerst müssen Sie das Volumen des Raumes berechnen. Berücksichtigen Sie dazu die Fläche und multiplizieren Sie diese mit der Höhe der Decke.

Laut Statistik kann sich ein Segment einer mittleren Batterie (Leistung bis 200 W) auf bis zu 5 m 2 aufheizen. Daher betrachten wir das Volumen des Raums und teilen es durch 5. Als Ergebnis erhalten wir die Anzahl der Heizkörperabschnitte, die wir benötigen.

Zum Verkauf angebotene Heizgeräte können nicht nur eine Schnitt-, sondern auch eine Paneelkonstruktion haben. Wie bestimmen Sie in diesem Fall die Parameter des Heizkörpers?

In der Tat ist alles nicht so schwierig:

• Führen Sie die Berechnung der Kühlerabschnitte nach einem der obigen Schemata durch.
• Außerdem wird die resultierende Zahl mit der Breite des Abschnitts (im Durchschnitt 9-10 cm) multipliziert, und wir erhalten die Länge des Heizers.
• Danach wählen wir die Länge der Panel-Batterie um 10% mehr als bei den Berechnungen.

So verkürzen oder erhöhen Sie den Heizer in der Länge

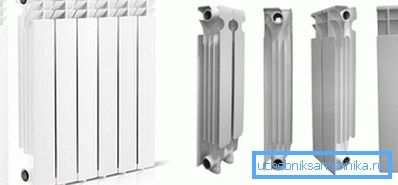

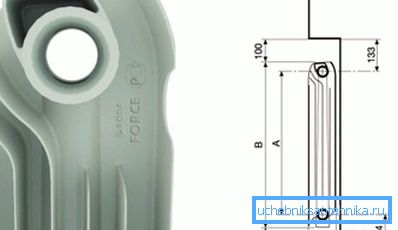

Das Design aller Sektionsbatterien ist unabhängig von den bei ihrer Herstellung verwendeten Materialien ähnlich. Die Montage der Sektionen erfolgt mit speziellen Metallnippeln.

Nippel sind eine Art Formstück in Form eines Hohlzylinders, an dem beidseitig Außengewinde vorhanden sind. In der Mitte des Saugers befindet sich eine elastische Polymerdichtung mit geeignetem Durchmesser.

Für Gussbatterien wird ein Nippel mit einem Außendurchmesser von 30 mm und für Bimetall und Aluminium mit einem Durchmesser von 25 mm verwendet. Zweimal die Hälfte des Nippels wird in die benachbarten Segmente geschraubt.

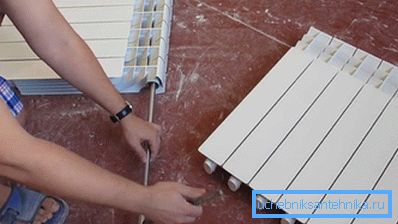

Um die Batterie zu verkürzen oder zu verlängern, ist ein spezieller Schlüssel erforderlich. Im Inneren des Nippels befinden sich spezielle Nuten, für die der Schlüssel während des Installationsvorgangs haftet.

Da die Nippel für Gusseisen 5 mm größer sind als die für Bimetall und Aluminium, sind die Schlüssel unterschiedlich groß. Das heißt, für Gusseisen ist der Schlüssel größer, und für Bimetall und Aluminium wird ein Schlüssel mit einer kleineren Größe des Arbeitsteils verwendet.

Äußerlich ist der Schlüssel eine Metallstange, an deren einem Ende die Keile in Form eines Kreuzes geschweißt sind, die in die Nuten des Nippels passen. Am hinteren Ende des Schlüssels ist der Kopf mit einem Loch für den Kragen oder mit Kerben für einen Schraubenschlüssel verschweißt.

Wichtig: Heute können Sie selbstgemachte Schlüssel kaufen, aber es ist besser, die Werkzeugfabrikproduktion zu verwenden. Auf dem Werksgerät gibt es entlang der gesamten Stangenlänge Risiken, deren Abstand der Breite des Segments entspricht.

Die Anweisungen für die Demontage und Montage von Heizkörpern lauten wie folgt:

• Führen Sie den Schlüssel am oberen und unteren Einlass der Reihe nach in den oberen und unteren Einlass ein. So viele Schnitte wie für die Segmente, die wir planen, um den Heizer zu verkürzen;
• Nuten mit einem Schlüssel spüren, Nippel gegen den Uhrzeigersinn drehen;
• Die Erweiterung erfolgt in umgekehrter Reihenfolge. Schrauben Sie den Nippel von Hand in die Einlässe der Batterie und setzen Sie die Dichtung auf.
• Als nächstes lehnen wir uns an den Brustwarzenabschnitt.
• Führen Sie den Schlüssel ein und drehen Sie den Nippel so, dass er in den stapelbaren Bereich eingeschraubt ist. Die Tatsache, dass der Nippel die richtige Position eingenommen hat, lässt sich an der Gefahr und an der erhöhten Belastung des Kragens erkennen.

Fazit

Jetzt wissen Sie, wie Sie die erforderliche Anzahl von Abschnitten berechnen und eine Batterie der richtigen Größe zusammenbauen. Weitere nützliche Informationen finden Sie im Video dieses Artikels.
