So bauen sie einen schornstein für einen gaskessel: die

Eines der notwendigen Elemente einer Heizungsanlage in einem Privathaus ist der Kessel. Dieses Gerät muss unabhängig vom verwendeten Brennstoff gemäß bestimmten Anforderungen installiert werden, was die Richtigkeit und Sicherheit seines Betriebs gewährleistet.

Überlegen Sie, wie Sie den Kamin für einen Gaskessel ausrüsten, da die Installationsanweisungen einige Schwierigkeiten und Nuancen haben.

Designmerkmale

Bevor Sie Schornsteine ​​für Gaskessel installieren, müssen Sie das Gerät selbst auswählen, kaufen und installieren. Die geometrischen Abmessungen und sonstigen Merkmale des Schornsteins hängen von den technischen Merkmalen der Heizeinheit ab (siehe auch Artikel Rohre und Formstücke aus vernetztem Polyethylen: Technische Merkmale und Einbaueigenschaften).

Berücksichtigen Sie die wichtigsten Nuancen, die beim Entwerfen berücksichtigt werden sollten:

1. Die häufigsten runden Designs. Niemand verbietet jedoch die Verwendung von Schornsteinen für Kessel mit quadratischem Querschnitt. Die Hauptanforderung - das Innenvolumen des Schornsteins muss größer sein als die Brennkammer des Kessels.

Wenn Sie sich für ein rundes Rohr entscheiden, müssen Sie zur Bestimmung des Innenvolumens den Innendurchmesser des Produkts kennen. Wenn es auf der Markierung nicht angegeben ist, muss für die Berechnung die Dicke der Rohrwände vom Außendurchmesser abgezogen werden.

Dann werden die erhaltenen Werte in die Formel eingesetzt:

S =? * d_intern * L

Wo d_intern - Innendurchmesser des verwendeten Rohres;

L ist die Länge des Kamins.

Beachten Sie! Das Rohr für den Rauchgaskessel sollte breiter als der Auslass sein. Andernfalls kann es schwierig sein, den Kessel und die Abgasanlage zu koppeln.

1. Die Höhe des Schornsteins hängt davon ab, wie weit er vom Dachrücken entfernt ist.

Hier gibt es folgende Beziehung:

• Abstand bis zu 1,5 m - der obere Teil des Rohrs muss mindestens 50 cm länger sein;
• Abstand von 1,5 bis 3 Metern - der obere Schnitt kann bündig mit dem First oder höher sein;
• ein Abstand von mehr als 3 Metern - in diesem Fall muss eine Linie gezeichnet werden, die 10 Grad unter der horizontalen Linie liegt, die durch den höchsten Punkt des Dachs gezogen wird (der Schornsteinabschnitt sollte nicht darunter liegen).

Wenn sich nach der Berechnung des Innenvolumens des Rohrs herausgestellt hat, dass sein Durchmesser nicht ausreicht, sollten Sie nicht viel Details berücksichtigen, da sein Preis viel höher ist. Es ist empfehlenswert, die Länge der Struktur nur geringfügig zu erhöhen.

Unabhängige Installation des Schornsteins

Wahl einer Unterkunftsoption

Schornsteine ​​für Gaskessel sind keine zu komplexen Systeme, aber bei der Installation mit eigenen Händen sollten Sie viele Nuancen berücksichtigen. Andernfalls funktioniert der Heizkessel nicht ordnungsgemäß, was zu einem Ausfall und in einigen Fällen zu einer Ansammlung von Abgasen im Raum und zur Vergiftung von Personen führen kann.

Bevor Sie mit dem Bau oder der Installation fortfahren, sollten Sie einen Ort auswählen, an dem das Rohr angeordnet wird.

Es gibt zwei Hauptoptionen:

• im Haus
• außerhalb des Gebäudes.

Sowohl die erste als auch die zweite Option haben ihre Vor- und Nachteile.

Beachten Sie die Merkmale der Inneninstallation:

• Wenn der Schornstein eines Festbrennstoffkessels durch beheizte Räume läuft, muss er nicht weiter erwärmt werden.
• es besteht die Gefahr, dass Abgase austreten und sich entzünden;
• Kaminelemente sind im Falle eines Ausfalls schwieriger zu installieren und zu reparieren.

Wenn Sie sich entscheiden, die Abgasanlage außerhalb des Hauses zu installieren, gibt es auch Vor- und Nachteile:

• ein solcher Schornstein ist während des Betriebs absolut sicher;
• das Design ist weniger kompliziert zu installieren;
• Das Rohr lässt sich bei Bruch oder Druckentlastung leicht reparieren.
• Wenn Sie diese Option wählen, müssen Sie im Voraus entscheiden, was den Kesselschornstein zu isolieren ist, da das Einfrieren in der Winterperiode auf keinen Fall erlaubt sein sollte.

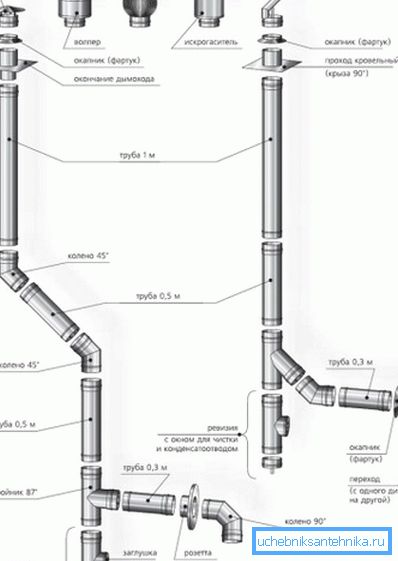

Bestandteile des Schornsteins

Das mit Erdgas betriebene Rohr zum Entfernen von Verbrennungsprodukten aus dem Kessel besteht aus folgenden Teilen:

• einen Adapter, der den Auslass des Kessels mit einem Auslassrohr verbindet;
• T-Stück mit einer Revision, ausgestattet mit einer Armatur, die zum Entfernen kondensierter Feuchtigkeit erforderlich ist;
• Befestigungselemente - Klammern und Halterungen;
• Wasserhähne (falls erforderlich) - sie müssen in einem Abstand von mindestens 2 Metern vom Heizelement installiert werden, da sonst eine Verringerung des Schubes möglich ist;
• Übergangsrohre;
• Pfeifen;
• konische Spitze.

Beachten Sie! Das Rohr für den Gaskessel muss ein konisches Ende haben. Herkömmliche Blenden und Kappen dürfen nicht installiert werden. Im Extremfall kann der Schnitt völlig ungeschützt bleiben.

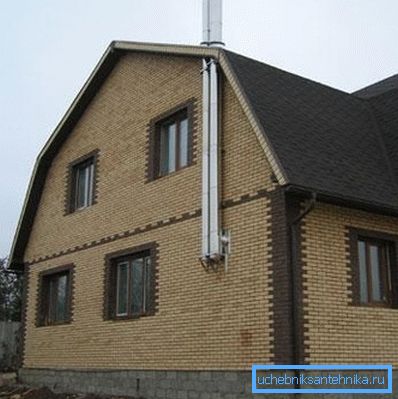

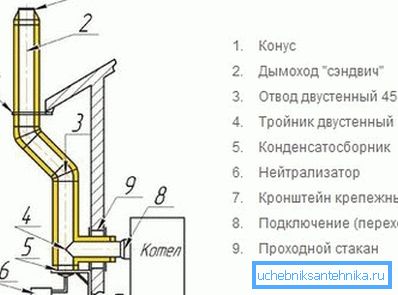

Installation eines externen Schornsteins

Die Installation der Abgasanlage außerhalb des Hauses ist wie folgt:

1. Auf das Gaskesselrohr wird ein Adapter gesteckt, der durch die Wand verläuft. Es sollte fest in das Mauerwerk passen. Bevor Sie ein Loch mehrmals bohren, überprüfen Sie sorgfältig alle Abmessungen und bringen Sie die Markierungen an.
2. Durch die Wand des Schornsteins wird draußen gezeigt. Alle Elemente, die mit dem Ziegel (Beton) in Kontakt kommen, müssen sorgfältig isoliert werden.
3. Die Revision ist außen mit einem Stub am abgehenden Segment befestigt.
4. Montiertes Rohr der gewünschten Höhe. Verwenden Sie dazu die erforderliche Anzahl vorgekaufter Links. Die gesamte Struktur wird mit Klammern an der Wand des Hauses befestigt. Der Abstand zwischen benachbarten Befestigungselementen sollte nicht weniger als 2 Meter betragen.
5. Sobald der Schornstein die gewünschte Höhe erreicht, wird auf das letzte Element eine kegelförmige Spitze aufgesetzt.
6. Alle Verbindungen sollten mit Schlauchschellen oder Stahldraht weiter angezogen werden.
7. Es ist ratsam, das Rohr mit einer Farbe zu lackieren, die das Material vor Korrosion schützt und dem Rohr ein attraktiveres Aussehen verleiht.

Für die Installation der Rohrleitung ist es wünschenswert, spezielle Mehrschichtrohre zu verwenden, die keine zusätzliche Isolierung erfordern. Ansonsten sollten Sie sich um die Isolierung kümmern.

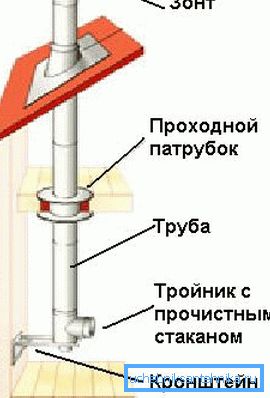

Einbau des Innenkamins

Im Gegensatz zur vorherigen Konstruktion müssen hier vor Beginn der Arbeiten einige vorbereitende Tätigkeiten ausgeführt werden:

• Markieren Sie die Bodendecks und das Dach an den Stellen, an denen der zukünftige Schornstein vorbeikommen wird.
• Löcher an den richtigen Stellen schneiden (alle Abmessungen sollten sorgfältig geprüft werden, damit die Adapterrohre so fest wie möglich eingesetzt werden).

Der Installationsvorgang selbst ist wie folgt:

1. Wir befestigen am Auslass des Kessels einen speziellen Adapter.
2. Daran ist eine Revision mit Deckel befestigt, die zur Reinigung des Schornsteins erforderlich ist. Anschließend wird die Hauptstützhalterung mit einem Blech installiert, die als Grundlage für die gesamte Struktur dient.
3. Wir montieren das Rohr mit direkten Komponenten und anderen erforderlichen Adaptern (Ellbogen).
4. An den Stellen, an denen sich das Rohr überlappt, müssen spezielle Rohre verwendet werden.
5. Die Eintritts- und Austrittsstellen der Rohre von der Decke sollten mit Blechen geschützt werden, deren Durchmesser etwas größer sein sollte als der Durchmesser des Schornsteins.
6. Alle Verbindungen sollten zusätzlich mit Bolzen verstärkt oder mit Stahldraht verschraubt werden.
7. Die Struktur wird mit Hilfe von Klammern an der Wand befestigt.
8. Der obere Abschnitt des Rohrs muss durch eine spezielle Kegeldüse geschützt werden, die verhindert, dass Niederschlag und Wind in das Rohr gelangen.

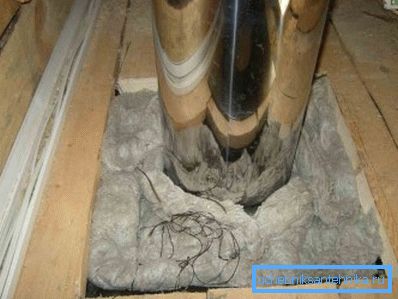

Maßnahmen zur Schornsteinisolierung

Orte, an denen das Abgassystem mit leicht entzündlichen Materialien in Kontakt kommt, sollten sorgfältig isoliert werden. Dazu muss das verwendete Rohr allseitig sorgfältig mit einer Basaltmatte, isolierter Metallfolie und einer feuerfesten Mischung beschichtet werden. Bodenbeläge können zusätzlich mit Mineralwolle geschützt werden.

Vergessen Sie nicht, die Dichtheit der Nähte zu überprüfen. Dazu können Sie eine Seifenlösung vorbereiten und auf die Fugen auftragen. Das Auftreten von Blasen zeigt das Vorhandensein von Löchern an, die versiegelt werden müssen.

Fazit

Ein Schornstein für einen Gaskessel in einem Privathaus ist ein sehr wichtiges Detail. Dies hängt nicht nur von der Korrektheit und Effizienz der Heizungsanlage ab, sondern auch von der Sicherheit der Personen im Haus (siehe auch Artikel Kupplungen für Polyethylenrohre: 6 Haupttypen).

Weitere Informationen zum Einbau verschiedener Lüftungs- und Absaugsysteme finden Sie im Video in diesem Artikel.
