Sicherheitsventil der heizungsanlage - zuverlässiger schutz

Das Problem der Sicherheit bei der Auslegung des Heizungssystems wird insbesondere bei der unabhängigen Heizung stärker berücksichtigt. Die Hauptgefahr während der Heizperiode besteht in einem starken Druckanstieg, dem die Rohre einfach nicht standhalten können. Durch die Installation einer einfachen Sicherheitsvorrichtung kann der Druck im System leicht ausgeglichen werden.

Merkmale des Heizsystems

Alle Heizelemente waren ursprünglich für den Betrieb unter bestimmten Bedingungen ausgelegt. Dabei kommt es häufig vor, dass der Druck in den Rohren dramatisch ansteigt. Es ist gut, wenn die Rohre einem solchen Test standhalten, aber niemand garantiert, dass beim nächsten Mal keine Leckagen auftreten. Das Sicherheitsventil für das Heizungssystem ist daher einfach unersetzlich.

Die Gründe für den starken Druckanstieg in den Rohren lassen sich unterscheiden:

• Übermäßige Erwärmung des Wassers - Wenn die Temperatur steigt, dehnt sich das Wasser aus, was die Rohre und Ventile zusätzlich belastet.

Beachten Sie! Zum Teil helfen Ausdehnungsgefäße mit einem solchen Problem. Überschüssiges Wasser sammelt sich einfach im Tank.

• Fehler bei der Auswahl der Rohrdurchmesser;
• wenn die Heizung aus dem Wasserversorgungsnetz gespeist wird und ihr Druck diesen Wert im Heizkreis überschreitet;
• Sogar ein gewöhnliches thermisches Ventil zum Heizen (eines, das vor dem Kühler installiert ist) kann einen Druckanstieg in der Versorgungsleitung verursachen. Dies tritt meistens bei warmem Wetter auf, wenn der Wasserdurchfluss in den Kühler auf ein Minimum reduziert wird.
• Fehlfunktionen der Umwälzpumpe können ebenfalls als einer der Gründe angesehen werden.

Sicherheit gewährleisten

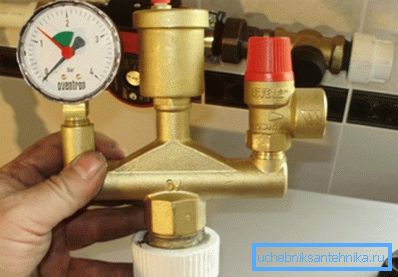

Bei der Installation einer Heizungsanlage wird eine "Sicherheitsgruppe" verwendet. Dieser Begriff bezieht sich auf eine Reihe von Geräten, mit denen Sie den Betrieb des Systems überwachen und umgehend Fehler beheben können.

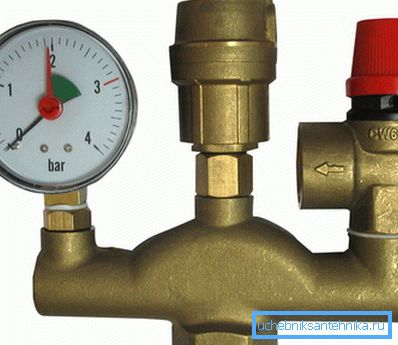

Die Sicherheitsgruppe umfasst normalerweise:

• Manometer;
• Belüftung - ermöglicht das Entfernen von Luft aus der Rohrleitung;
• Ein Sicherheitsventil für das Heizen ist ein Gerät, mit dem Sie in wenigen Sekunden einen Überdruck ablassen können.

Klassifizierung

In den Heizungssystemen von Wohnungen und Privathäusern werden ausschließlich Federeinrichtungen mit stufenlos einstellbaren verwendet. Durch das Verhältnis von Effizienz, Zuverlässigkeit und Kosten ist dies eine ideale Option.

Im Allgemeinen gibt es jedoch mehrere weitere Arten von Geräten dieser Art:

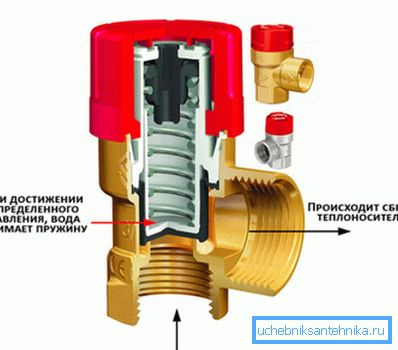

• Frühling - Bei solchen Geräten ist die Kolbenstange federbelastet und das Ventil bei Normaldruck geschlossen. Sobald sich Druck aufzubauen beginnt, schrumpft die Feder und das Bohrloch vergrößert sich - der überschüssige Wärmeträger wird in einen separaten Behälter oder in den Rücklauf abgeführt.

Beachten Sie! Der Druck, der zum Öffnen des Ventils erforderlich ist, muss mindestens 10-15% höher sein als der Wert in den Rohren.

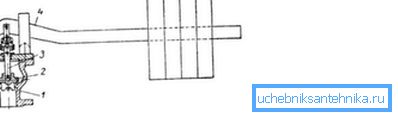

• Hebelvorrichtungen Es zeichnet sich durch einen hohen Preis und die Möglichkeit der flexiblen Einstellung des Aufwands aus. Die Last liegt am Hebel und ist so befestigt, dass er sich bewegen kann. Durch Einstellen der Position der Last am Hebel können Sie die zum Öffnen erforderliche Kraft erhöhen oder verringern.

Es ist möglich, die Einstufung und den Grad und die Art der Wiederfindung anzuführen:

• Wenn der Auftrieb 0,05 der Sattelhöhe nicht überschreitet, wird ein solches Gerät als niedriger Auftrieb angesehen.
• Die Full-Lift-Vorrichtung ermöglicht eine Bewegung des Verschlusses in einer Entfernung, die der Höhe des Sattels entspricht (oder sogar noch größer ist).

In Bezug auf die Einstellmethode kann das Rückschlagventil für das Heizen sein:

• mit einer stufenlosen Einstellung - als Beispiel können Sie einen Federtyp mitbringen. Die Bewegung des Tors hängt vom Druck in der Rohrleitung ab.
• Bei 2-Stufen-Einstellung wird ein bestimmter Druckschwellwert eingestellt, oberhalb dessen sich eine Durchgangsöffnung automatisch vollständig öffnet. Dies geschieht fast augenblicklich. Wird in der Industrie eingesetzt, wo der Verlust von wenigen Sekunden zu schwerwiegenden Folgen führen kann.

Rückgabe- und Bypass-Geräte

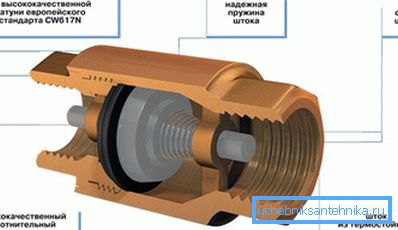

Durch ein Rückschlagventil im Heizungssystem kann sich das Kühlmittel nur in eine Richtung bewegen. Das "Highlight" einer solchen Vorrichtung ist, dass der federbelastete Schaft nur Wasser in eine Richtung fließen lässt. Dank der Gewindeanschlüsse zum Einbau ist es nicht schwierig.

Anstelle einer offenen Sicherung wird manchmal ein Bypassventil zum Heizen verwendet. Seine Hauptfunktion ist die gleiche - der Druckausgleich im System. Wenn jedoch die Option "Öffnen" einfach überschüssiges Kühlmittel abfällt, leitet das Bypass-Analogon Wasser im Heizkreislauf um.

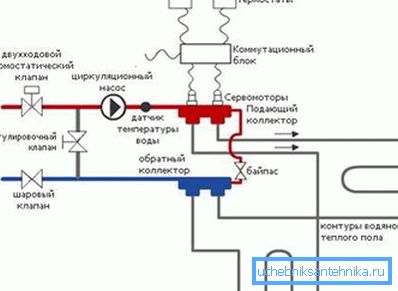

Wenn Thermostate vor den Heizkörpern installiert werden, kann es in der warmen Jahreszeit zu einer Situation kommen, in der alle den Wasserstrom in den Batterien ziemlich stark blockieren. Dadurch steigt der Druck in der Versorgungsleitung.

Wenn am Auslass des Kessels ein Bypassventil installiert ist, wird einfach ein Teil des Kühlmittels von der Zufuhrleitung in die Abflussleitung gefördert. Wenn also ein Heizungsventil verwendet wird, ist ein zusätzlicher Schutz der Heizungsanlage erforderlich.

Dreiwegeventile

Der Hauptunterschied dieses Gerätetyps ist das Design - 1 Eingang und 2 Ausgänge.

Dank dieses Dreiwegegeräts können Sie Folgendes erreichen:

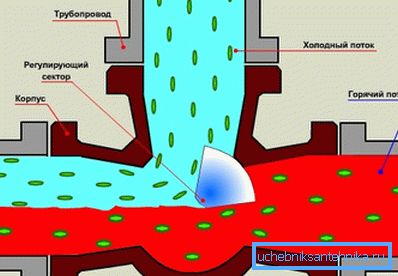

• Mischen des heißen Kühlmittels mit dem gekühlten;

Beachten Sie! Dies ist bei der Niedertemperaturheizung (warmer Boden) erforderlich. Mit dem Dreiwegeventil können Sie das Mischen des Kühlmittels vom Rücklauf in die Zufuhrleitung organisieren und die Gefahr der Zufuhr von zu heißem Wasser beseitigen.

• Mit einem Dreiwegeventil zum Heizen können Sie einen Heizkreis von einem anderen trennen (dies kann erforderlich sein, wenn verschiedene Wärmeträgermedien verwendet werden).

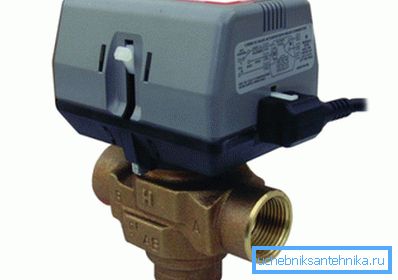

Im Gehäuse befindet sich entweder ein Dämpfer oder eine Kugel, deren Drehung den Kühlmittelstrom reguliert. Ein an den Raumthermostat angeschlossener Servoantrieb kann zur Steuerung der Klappe verwendet werden.

Ein paar Worte zur Installation

Die Installation aller Elemente der Sicherheitsgruppe erfolgt von Hand. Bei der Installation einer Sicherheitsvorrichtung sollte es keine Probleme geben, da Schraubverbindungen verwendet werden. Und die Hauptfrage ist, wo all diese Elemente platziert werden sollen.

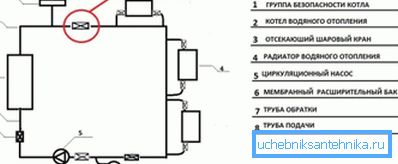

Die Geräte der Sicherheitsgruppe sollten sich im Bereich der Versorgungsleitung am Kessel befinden. Eine weitere subtile Sache ist, wo die Absperrventile installiert werden, die ein sofortiges Abschalten des Kessels im Falle einer Störung ermöglichen.

Anweisungen für die ordnungsgemäße Installation einer Sicherheitsgruppe erfordern die Anordnung eines Absperrventils hinter einer Gruppe dieser Geräte. In diesem Fall können Sie auch nach dem Abschalten des Kessels das überschüssige Kühlmittel zurücksetzen und den Kessel vor Beschädigungen schützen.

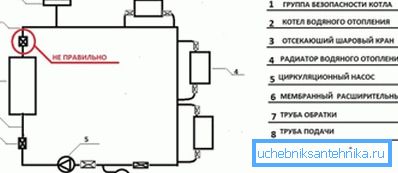

Die Einbaumöglichkeiten für das Absperrventil vor der Sicherheitsgruppe und direkt am Rohrleitungsabschnitt werden als nicht korrekt angesehen. In diesem Fall wird die Sicherheitsgruppe auch abgeschaltet, wenn der Kessel abgeschaltet wird, und der Kessel kann leiden.

Zusammenfassend

Durch die Installation eines Sicherheitsventils können Sie die Zuverlässigkeit des Heizsystems erhöhen. Dank dieses einfachen und billigen Geräts werden Druckstöße die Rohrleitungen nicht mehr gefährden, und das Heizen hält viele Jahre an.

Das Video zeigt das Funktionsprinzip der Federsicherheitsvorrichtung.
