Servo zum heizen - die basis des "intelligenten" heizsystems

In der Vergangenheit gab es keine besonders hohen Anforderungen an Heizsysteme - es war ausreichend, dass der Raum warm war. Ein modernes Heizungssystem muss neben der Zuverlässigkeit auch die Möglichkeit der Temperaturregelung in einem weiten Bereich gewährleisten. Der Servoantrieb ist so ausgelegt, dass die Heizung so schnell wie möglich reagiert, und Sie können die Temperatur im Raum auf den Grad einstellen

Geltungsbereich

In der Heizungsanlage kann es an verschiedenen Orten installiert werden. Wenn es beispielsweise erforderlich ist, den Kühlmittelfluss in das Heizgerät zu steuern, wird es an der Versorgungsleitung installiert. Mit dem Servoventil des Heizungsventils kann der Luftstrom in den Kesselofen reguliert werden, dh die Heizleistung wird angepasst (siehe auch Artikel Modern Heating Terem - hohe Qualität zu einem erschwinglichen Preis).

Die Temperatureinstellung im Raum erfolgt oft auf zwei Arten:

• mit Hilfe von Thermostaten - Die beste Option bei Heizkörpern. In diesem Fall werden die Regler vor jeder Batterie installiert und regulieren automatisch den Kühlmittelfluss in den Kühler.
• Servo verwenden - Wird am häufigsten verwendet, wenn die Temperatur der Fußbodenheizung eingestellt werden muss.

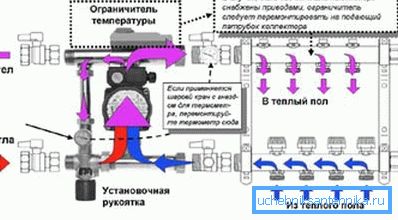

Beachten Sie! Anstelle der üblichen Thermoköpfe können Servos am Heizkamm montiert werden.

Bei warmen Böden ist es besonders wichtig, das Kühlmittel nicht über einer bestimmten Temperatur zu halten. Wenn der Kühlmittelstrom beispielsweise mit herkömmlichen Temperaturreglern geregelt werden soll, kann es beim Starten des Systems zu einer Situation kommen, wenn heißes Wasser in die Rohrleitungen fließt. Infolgedessen ist es einfach unangenehm, eine Weile auf dem Boden zu gehen, und ein Ausfall eines Teils der Rohre ist möglich.

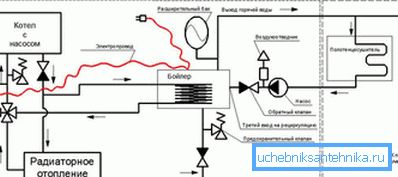

Durch die Installation eines Servos mit einem 3-Wege-Ventil am Verteiler wird dies vermieden. Normalerweise mache ich das, zumal der Preis für ein solches Gerät minimal ist.

Lesen Sie mehr über das Design

Servomotoren können in zwei Gruppen von Geräten unterteilt werden - elektromechanisch und elektrothermisch. Beim ersten wird ein mechanischer Eingriff verwendet, um einen Teil in Bewegung zu setzen. Bei elektrothermischen Geräten wird stattdessen die Eigenschaft einer Flüssigkeit (Gas, Feststoff) verwendet, um das Volumen beim Erhitzen zu verändern, und sie werden in Heizungssystemen verwendet.

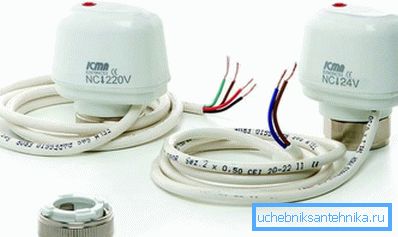

Wenn Sie ein bestimmtes Modell auswählen, müssen Sie die verwendete Notation kennen. Möglicherweise gibt es folgende Optionen:

• normalerweise offen / geschlossen;
• Spannung 230 oder 24 V.

Mit Spannung ist alles klar - 230 V bedeutet, dass das Gerät über das Netzwerk und 24 V über Batterien versorgt werden. Das Öffnen / Schließen stand jedoch in direktem Zusammenhang mit der Betriebsart und dem Umfang des Geräts.

• Normal geschlossener Typ beim Schließen des Kreislaufs, Wasser fließt durch den Rohrabschnitt. Dies ist der Typ, der beim Heizen verwendet wird.
• normalerweise offen - im Gegenteil, wenn der Stromkreis geschlossen wird, blockiert er die Bewegung des Stoffes durch das Rohr. Solche Geräte werden hauptsächlich in Klimaanlagen, Kühlgeräten eingesetzt.

Gerät und Funktionsprinzip

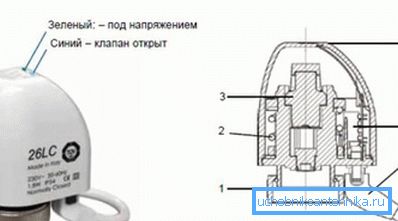

Das Hauptelement dieser Vorrichtung kann als abgedichtete Kammer mit einer gewellten Wand bezeichnet werden. In dieser Kammer kann sich Gas, Flüssigkeit oder ein Feststoff befinden. Wenn er erhitzt wird, werden die Abmessungen des Faltenbalgs (hermetische Kammer) geändert und der Strom der Substanz durch das Rohr reguliert.

Während des Betriebs signalisiert ein Thermostat, der sich irgendwo im Raum befindet, dem Servo, dass die Temperatur das Optimum überschreitet. Der Stromkreis schließt sich und der Strom beginnt zu fließen.

Wenn dies geschieht, wird der Balg erhitzt und verlängert. Bei einer Verlängerung beginnt der Balg auf den Ventilschaft zu drücken, wodurch das Durchgangsloch im Rohr verringert wird.

Die Konstruktion ist federbelastet, so dass die Feder den Schieber nach dem Öffnen des Kreislaufs und dem Abkühlen des Balgs in seine ursprüngliche Position zurückbringen kann, und das Bohrloch vergrößert sich.

Installationsmerkmale

Bei der Selbstinstallation sieht die Servoanweisung wie folgt aus:

• Zunächst wird ein Raumthermostat installiert, der die Änderung der Lufttemperatur aufzeichnet.
• dann wird ein Zwei- oder Dreiwegeventil installiert (die Eigenschaften jedes Ventiltyps werden nachstehend erläutert);

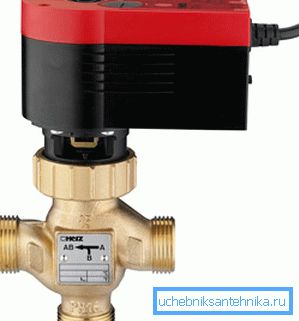

• Ein Servoaktuator ist direkt am Ventil installiert und an den Thermostat angeschlossen. Das Gerät ist eingeschaltet.

Beachten Sie! Bei 4-Kern-Servoantrieben ist 1 Kontakt für den möglichen Anschluss anderer Geräte vorgesehen.

Wenn alle Verbindungsarbeiten korrekt durchgeführt wurden, sollte die LED am Servokopf entsprechend ihrer Farbe aufleuchten. Sie können die Position beurteilen:

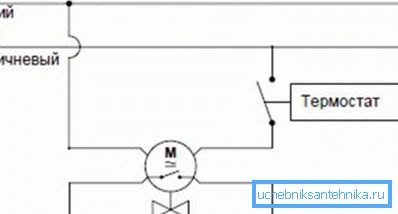

• Die blaue Farbe zeigt an, dass das Gerät derzeit spannungslos ist, das heißt, es befindet sich im offenen Zustand.
• Ein grünes Licht zeigt an, dass das Gerät eingeschaltet ist, dh der Servo ist geschlossen.

Verwendung von zwei und drei Wegeventilen

Der Stellantrieb kann mit zwei, drei und vier Wegeventilen verwendet werden. In Heizungssystemen werden am häufigsten die ersten beiden Ventiltypen verwendet.

Zweiweg-Servoventile werden normalerweise vor den Kühlern installiert. Eine solche Vorrichtung hat nur einen Einlass und einen Auslass, und eine Änderung der Öffnung ermöglicht es, den Durchgang von Kühlmittel durch das Ventil zu regulieren. Die Montage der Regeleinrichtung erfolgt von Hand.

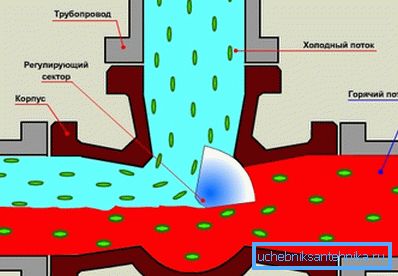

Dreiwege-Modelle bieten viel mehr Funktionen. Durch die Installation des Servoantriebs kann der Kühlmittelstrom nicht nur reguliert, sondern die Heizkreise bei Bedarf voneinander getrennt werden.

Beachten Sie! Bei herkömmlichen Heizkörpern und Niedertemperaturheizungen (Fußbodenheizung) ist eine Trennung der Heizkreise einfach erforderlich.

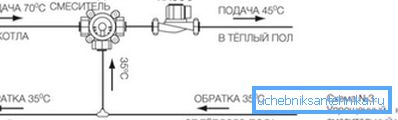

Im thermoregulierten Zustand kann der Aktuator eines 3-Wege-Ventils zum Beispiel ein Mischen in der Wasserzufuhrleitung von der Rücklaufleitung aus veranlassen. Dies gibt eine 100% ige Garantie dafür, dass eine zu heiße Wärmeübertragungsflüssigkeit nicht in die Heizung gelangt.

Zusammenfassend

Die Verwendung von Servoantrieben ermöglicht eine hohe Flexibilität bei der Einstellung des Heizsystems. Gleichzeitig sind die Kosten für ein solches Gerät gering und die einfache Installation erhöht nur seine Beliebtheit. Mit einem solchen Heizungssystem können Sie auf die geringste Temperaturänderung im Haus angemessen und schnell reagieren (siehe auch Artikel Heizung installieren: Tipps zur Auswahl von Komponenten eines autonomen Systems).

Das Video zeigt ein Beispiel für die Installation eines Servos am Heizkollektor.
