Selbstgemachte heizkessel: wie wählt man das gerätedesign

In einem Landhaus ist oft ein dringendes Problem seiner Heizung in der kalten Jahreszeit. Herkömmliche Kohle- oder Holzöfen sind nicht sehr effizient: Ihre Brennstoffkosten sind irrational, die Entfernung von Ruß und Asche nimmt viel Zeit in Anspruch und in den Räumen sinkt die Temperatur. Eine ausgezeichnete Lösung für das angesprochene Problem ist der Heizkessel.

Solche Einheiten sind moderner und effizienter als Öfen. Mit ausreichender Leistung kann das Gerät nicht nur ein Wohngebäude beheizen, sondern auch ein Industriegebäude. Falls gewünscht, kann eine solche Einheit von Hand gefertigt werden.

Wie funktioniert der Heizkessel?

Alle Heizkessel sind nach dem gleichen Prinzip angeordnet: Brennender Brennstoff überträgt Wärmeenergie an den Wärmetauscher. Das wärmt den Wärmeträger - Wasser, Öl, Frostschutzmittel (siehe auch Artikel Heizungsberechnung: Wärmebedarf und Anzahl der Abschnitte).

Für die Wirksamkeit der Einheit gibt es zwei Indikatoren.

1. Kraftstoffverbrauch. Wenn eine unzureichende Sauerstoffzufuhr mit Verbrennungsabfällen flüssige Brennstoffdämpfe oder Pyrolysegas entfernt und diese während der Verbrennung viel Energie aufgeben können, muss der hausgemachte Heizkessel modifiziert werden.
2. Wärmetauschergerät. Je größer die Kontaktfläche der Brennkammer und des Wassertanks ist, desto mehr Wärmeenergie wird für eine bestimmte Zeit vom brennbaren Wärmeträger übertragen.

Beachten Sie! Auf dieser Basis sollte die Temperatur des Verbrennungsabfalls so niedrig wie möglich sein. Mit dem Abfall dieser Anzeige am Kessel steigt der Wirkungsgrad. Je niedriger die Temperatur im Schornstein ist, desto haltbarer wird sie und der Betrieb des Geräts ist sicherer.

Wahl des Gerätedesigns

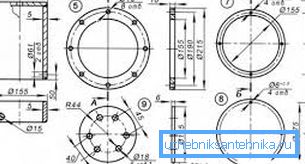

Wenn Sie selbst gemachte Heizkessel zeichnen, wirkt sich die Verfügbarkeit von Materialien und einer bestimmten Art von Brennstoff in Ihrem Gebiet auf das Aussehen und den Betrieb aus.

1. Verfügbarkeit von Materialien. Hitzebeständiger Stahl eignet sich besser für Heizgeräte als gewöhnlicher Edelstahl. Letzteres wird jedoch häufiger verwendet. Der Punkt ist, dass das Material leicht zugänglich ist und der Preis niedriger ist.
2. Verarbeitungsfähigkeit. Gusseisentopf kann nicht zu Hause tun.

Daher werden bei der Herstellung von hausgemachten Festbrennstoffkesseln hauptsächlich Bleche verwendet.

1. Die Dicke des Stahls sollte 4/5 mm betragen. Sie können es mit einem Schleifer, Gas- oder Elektroschweißen handhaben.
2. Das Gerät der Einheit hängt von der ausgewählten Kraftstoffart ab.
3. Das Design wird durch die Zirkulationsweise des Wassers im Kreislauf beeinflusst.
4. Die Anleitung stellt fest, dass für die Zirkulation des Wassers durch natürliche Konvektion eine beträchtliche Tankhöhe und ein großer Querschnitt der Düsen sowie Heizkreise erforderlich sind. Je kleiner ihr Durchmesser ist, desto größer ist der hydraulische Widerstand und desto niedriger ist die Umlaufgeschwindigkeit.
5. Wenn Sie die Pumpe einsetzen, erhöht sich die Geschwindigkeit des Wasserflusses, wodurch der Querschnitt der Rohre und die Höhe des Tanks geringer werden.

Wenn hausgemachte Heizkessel für das Haus montiert werden, sollten Sie einige Empfehlungen beachten.

1. Es ist besser, die Heizkreise und die Düsen des Geräts aus Rohren mit einem Querschnitt von mindestens 32 mm herzustellen.
2. Da beim Abschalten der Pumpe die Durchflussmenge des Kühlmittels abnimmt, steigt seine Temperatur. Der Heizkreis sollte daher aus verzinkten Rohren bestehen. Analoge aus Kunststoff (es hat eine geringe Beständigkeit gegen hohe Temperaturen), auch verstärkt, ist es besser nicht zu verwenden.

Arten von Einheiten

Die häufigsten Holzkessel.

Holzaggregate

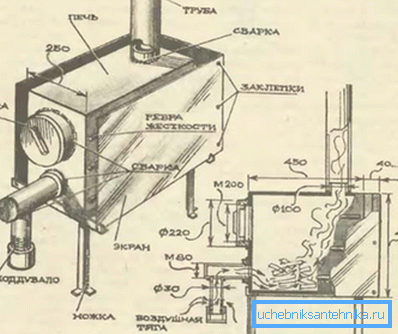

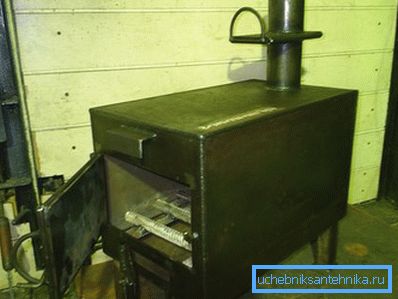

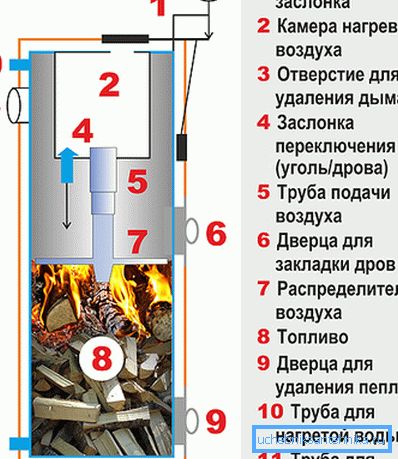

1. Der einfachste Holzheizkessel hat den Anschein von zwei Zylindern, von denen der kleinere sich innerhalb des größeren befindet.
2. Die innere Struktur ist eine Feuerstelle und die äußere ist ein Wassertank.
3. Um die Schweißarbeit zu minimieren, ist es möglich, ein dickwandiges Großrohr als Gehäuse der Einheit zu verwenden.
4. Hausgemachte Heizkessel auf dem Holz können unterschiedliche Größen und Formen haben, je nach Verfügbarkeit dieser oder anderer Materialien. Sie können also einen geschweißten rechteckigen Ofen in einem zylindrischen Wassertank montieren. Als Option - aus einer Anzahl von in Längsrichtung oder in Querrichtung angeordneten Rohren eine Spule oder einen Wärmetauscher in den Ofen zu bringen.
5. Holzkessel können mit jeder Art von Festbrennstoffen betrieben werden. Für sie geeignete Kohle, Pellets, normales Brennholz, trockene Torfbriketts usw.

Der Hauptnachteil solcher Geräte ist ihre geringe Effizienz.

Pyrolyseanaloga

1. In solchen Kesseln gibt Holz bei Temperaturen von 200/800 ° C und einer begrenzten Sauerstoffzufuhr während der Verbrennung Wärme ab und wird in Pyrolysegas und Holzkoks umgewandelt. Ferner wird Luft in das erhitzte Gas gemischt, wodurch sich die Substanz unter Freisetzung einer großen Menge thermischer Energie entzündet.
2. Das Ergebnis ist der hohe Wirkungsgrad von Geräten, der 92% erreicht. Auf einem Teil der Kraftstoffeinheit kann 10/12 Stunden betrieben werden. Der übliche hausgemachte Festbrennstoffkessel hat eine Anzeige von 4 Stunden.
3. Der im Gerät verbrannte Kraftstoff verbrennt mit einem Minimum an Abfall. Die Verbrennung des Gases kann mittels Automatisierung reguliert werden.

Beachten Sie! Wenn die gasförmigen und festen Anteile des Brennstoffs getrennt verbrannt werden, steigen die Anforderungen an den Feuchtigkeitsgehalt von Brennholz. Bei einem Wert von mehr als 30% verbrennt Gas mit einem großen Wasserdampfvolumen.

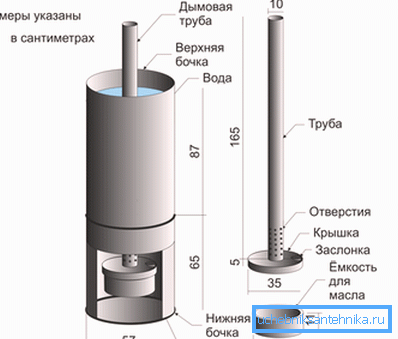

Altöleinheiten

Interessante Kessel zum Ausarbeiten. Sie verdampfen das Öl, bevor es brennt. Wenn das Gerät Betriebstemperatur erreicht, wird das Abtropfen in die beheizte Palette sofort in Gas umgewandelt, das bei Verbrennung den Wärmetauscher aufheizt.

In solchen Einheiten können Sie Dieselkraftstoff verwenden.

Elektrische Ausrüstung

Ein hausgemachter elektrischer Heizkessel ist sehr einfach gestaltet. Im Inneren des Rohres mit großem Querschnitt haben Heizer. Das Rücklaufrohr ist von unten mit dem Gehäuse verschweißt, der Zulauf ist oben montiert.

Es ist zu beachten, dass Elektrokessel mit einer Leistung von mehr als 7 kW nicht mit 220 Volt an das Stromnetz angeschlossen werden dürfen.

Die Spannung bei 380 ist nicht überall.

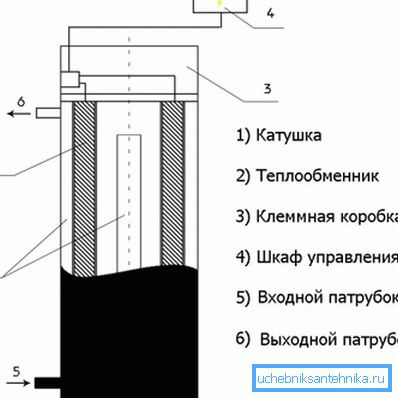

1. Komplizierter hausgemachter Induktionsheizkessel.

1. Sein einfachster Aufbau besteht aus einem dickwandigen Kunststoffrohr. Lackdraht wird in 100 Umdrehungen darum gewickelt.
2. Es ist an einen Schweißinverter mit einem Strom (Ausgang) von 15 A angeschlossen.
3. Im Inneren des Gehäuses befinden sich Elemente, die mit Wirbelstrom - trimmendem Stahlstab oder dickem Draht erhitzt werden.
4. Das Rücklaufrohr ist von unten mit dem Gehäuse verbunden und die Zuführung von oben.
5. Der Kreislauf ist mit Kühlmittel gefüllt und das Gerät ist an die Stromversorgung angeschlossen.
6. Eine Pumpe ist für ein solches Gerät nicht erforderlich. Die Zirkulation sorgt für Konvektion von erwärmtem Wasser.

Fazit

Heizkessel können unabhängig voneinander durchgeführt werden. Solche Geräte sind wesentlich effizienter als Öfen und können die Leistung des Heizsystems erhöhen (siehe auch Artikel Selbstfließendes Heizsystem: Merkmale des Geräts).

Das Video im Artikel enthält noch viele interessante Dinge.
