Rohrheizkörper - ihre typen und installationsmerkmale

Jedes Wohngebäude, wenn es sich in einer Region befindet, in der es kalte Jahreszeiten gibt, benötigt eine Art von Heizmethode, und häufig werden Rohrheizkörper aus verschiedenen Metallen für diesen Zweck verwendet. Alle weisen einen unterschiedlichen Grad an Wärmeübertragung auf, der jetzt besprochen wird. Außerdem können Sie das Video in diesem Artikel ansehen, um einige technische Probleme zu klären.

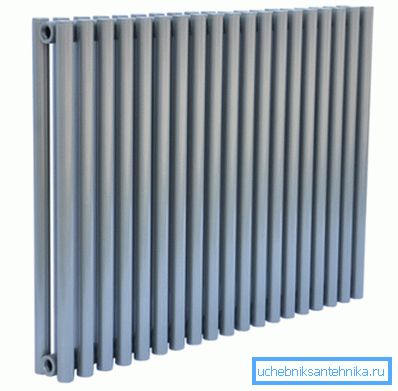

Stahlrohrheizkörper

Heizgeräte

Röhrenförmige oder, wie sie auch genannt werden, säulenförmige Radiatoren sind eine oder zwei Reihen von vertikalen Röhren (Säulen), die oben und unten miteinander kommunizieren.

Arten von Rohrheizkörpern

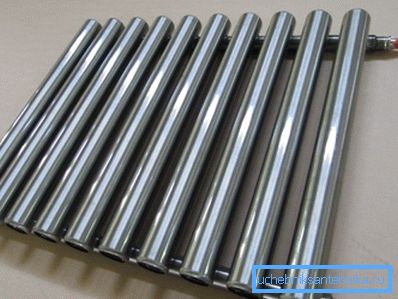

Seitlich montierter Heizkörper aus Edelstahl
  • Gegenwärtig kann man kaum eine neue Stahlrohrbatterie im Geschäft kaufen - Tatsache ist, dass sie aufgrund ihrer Konstruktion eine relativ geringe Wärmeableitung hat und Stahl bekanntermaßen korrosionsanfällig ist.

Natürlich besteht die Möglichkeit, Heizvorrichtungen dieser Art aus verzinktem oder rostfreiem Stahl herzustellen, aber gleichzeitig steigt ihr Preis unerschwinglich, so dass das Ankleiden in solchen Situationen viel mehr kostet als das Schaffell selbst. Natürlich kann Edelstahl in diesem Fall als dekoratives Ornament in Verbindung mit einer Heizvorrichtung verwendet werden, aber diese Option ist nur in einer ausschließlichen Produktion möglich (jeder gute Schweißer kann es schaffen).

Handtuchwärmer aus Edelstahl
  • Und hier ist eine weitere sehr vertraute Version des Metallheizers auf dem Foto oben - dies ist ein Handtuchhalter aus Edelstahl, der eine andere Konfiguration haben kann und nur in den Kopf des Designers eindringen kann. Wie bereits erwähnt, sind solche Geräte sehr teuer und die durchschnittlichen Kosten eines guten Handtuchtrockners liegen bei etwa 150 US-Dollar, obwohl Sie die Option natürlich für 60 bis 70 US-Dollar erwerben können.
Bimetall mit unterem Anschluss
  • Bimetallische vertikale Rohrheizungsheizkörper werden derzeit sehr häufig sowohl für das autonome als auch für das zentralisierte Heizen verwendet, und dies ist alles auf die vielfältigen Vorteile einer Bimetallvorrichtung zurückzuführen.

Tatsache ist, dass sein Innenteil aus Stahl besteht, wodurch die Festigkeit der Struktur erheblich erhöht wird (einige Modelle können einem Betriebsdruck von mehr als 15 bar standhalten), und oben ist Aluminium (in seltenen Fällen kann eine Kupferlegierung vorhanden sein), was die Wärmeübertragung erhöht.

Diese Kombination ist für Heizgeräte äußerst wertvoll, außerdem haben sie akzeptable Kosten (niedriger als Aluminiumplatten), wodurch sie gefragt sind.

Gusseisen batterie
  • Und schließlich die bekannte Gussbatterie, die in den meisten neuen Gebäuden immer noch anderen Optionen vorgezogen wird, und, wenn man das Preis-Leistungs-Verhältnis betrachtet, durchaus gerechtfertigt ist. Gusseisen selbst hat eine ziemlich gute Wärmeableitung, aber aufgrund der Tatsache, dass die Wände mit Rohrheizkörpern dieses Typs sehr dick sind, heizen sie sich lange auf, außerdem benötigen sie viel Wasser zum Erhitzen (großes Volumen). Beim Heizen hält das Gerät jedoch lange Zeit Wärme, was für Zentralheizung sehr praktisch ist, für Autonomie jedoch nicht rentabel ist, da eine große Menge Wasser erwärmt werden muss (bei Zentralheizung ist das Heizkörpervolumen im wirtschaftlichen Sinne nicht signifikant).

Vergleichende Merkmale

Plattenheizkörper

Wenn wir das Panel und den Röhrenheizkörper miteinander vergleichen, wird die Handfläche zweifellos das erste Modell erhalten, und es gibt genügend gute Gründe dafür, die nicht umgangen werden können, unabhängig davon, wie viele Anhänger herkömmliche Batterien haben und welche Gründe sie auch immer nennen.

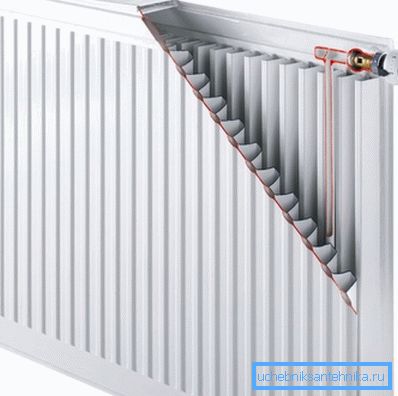

Beginnen wir mit der Tatsache, dass Plattenheizkörper mit einem Konvektionssystem arbeiten, das die Wärmeübertragung um ein Vielfaches erhöht - im oberen Bild sehen Sie einen Abschnitt des Geräts mit U-förmigen Platten für die Luftkonvektion.

Hinweis Insgesamt gibt es drei Arten solcher Platten, nämlich Nr. 11, wo es nur eine Platte mit U-förmigem Eindruck gibt, Nr. 22 - mit zwei derartigen Platten und Nr. 33, wo bereits drei Platten vorhanden sind.

Aber nicht alles ist so gut - Panel-Geräte haben weniger Kapazität bei größerer Wärmeübertragung und sind viel leichter. Dies wirkt sich jedoch auf die Druckfestigkeit des Ofens aus - sie halten 10-12 bar, was für ein 9-stöckiges Gebäude nicht ausreicht.

Dies gilt jedoch für Stahlmodelle - der Druck von Aluminium wird noch geringer gehalten, so dass sie vorzugsweise in niedrigen Gebäuden und im privaten Sektor verwendet werden. Darüber hinaus erfordert Aluminium spezielle Zusätze für das Kühlmittel, um Metallkorrosion zu beseitigen. Dies ist wiederum nur für Ihr Eigenheim akzeptabel, nicht jedoch für einen zentralen Heizraum.

Wenn Sie also in einem Hochhaus wohnen, sollten Sie darüber nachdenken, welche Stahlheizrohrheizkörper besser sind. Dies ist nach allen Merkmalen ein Bimetall, das eine hohe Festigkeit und eine hervorragende Wärmeübertragung aufweist.

Aber auch hier können Sie auf der Budgetoption bleiben - einer gusseisernen Batterie. Dies ist jedoch nur der Fall, wenn Sie sich nicht sehr um das Design sorgen. Obwohl hier Plattenheizungen an erster Stelle stehen - sie sind viel schöner und können als integraler Bestandteil eines durchdachten Innenraums dienen.

Hinweis Wie Sie sehen, scheint der Plattenheizkörper besser zu sein, aber eben nicht immer und überall sind seine Parameter akzeptabel. Wenn eine solche Heizung in jeder Hinsicht besser wäre, wären die Rohrmodelle nicht lange her.

Installationsmerkmale

Montagearbeit

Wenn Sie einen Rohrheizkörper mit unterem Anschluss suchen möchten, möchte ich sagen, dass die Anschlussstelle keine Rolle spielt. Solche Modelle haben auf jeder Seite zwei Eingänge, dh sie können von der Seite, von oben, von unten und von unten angeschlossen werden Diagonale, das heißt, je nach Anordnung des Heizkreises, was übrigens für den privaten Sektor äußerst praktisch ist.

Bracket-Typen

Alle Heizkörper dieses Typs werden, wenn sie für einen Warmwasserkreislauf verwendet werden, an speziellen S-förmigen Bügeln befestigt, deren Hauptmodelle Sie in der oberen Abbildung sehen.

Wenn die Verbindung zur Stahlkontur hergestellt wird, ist die Platzierung dieser Klammern die Hauptaufgabe bei der Installation, da ihre Verschiebung nur 1 cm beträgt, kann dies tödlich sein - das Rohr muss eingeschraubt werden, was von der Anweisung nicht empfohlen wird (obwohl als letzter Ausweg ausschlagen).

Mayevskys Kranich

Es ist kein Geheimnis, dass die Luft im System der schlimmste Feind des gesamten Heizkreislaufs ist, was während des Starts oder sogar während des Systembetriebs mitten im Winter große Probleme bereiten kann, und Sie müssen nach Punkten suchen, an denen Sie sie herauslassen können - rufen Sie Klempner an Nachbarn und so weiter.

All diese Turbulenzen können jedoch vermieden werden, indem ein Mayevsky-Ventil an jedem Kühler installiert wird (es wird auch als "Mayevsky-Zapfhahn" bezeichnet), durch das Sie jederzeit überschüssige Luft aus der Batterie ablassen können, ohne das Wasser ablassen zu müssen.

Fazit

Ich möchte auch hinzufügen, dass es wie bei den Flächenheizkörpern möglich ist, automatische Temperaturregler (für jeden Punkt separat) an den Rohrheizkörpern zu installieren. Nur ein solcher Luxus ist nur bei unabhängiger Heizung verfügbar - in zentralen Systemen wird die Temperatur vom zentralen Heizraum oder Verteiler aus geregelt.
