Regler für heizkörper: konstruktionsmerkmale, installation

Traditionell wurde die Temperatur der Heizkörperheizung mittels gewöhnlicher Ventile geregelt. Das heißt, an der Kühlmittelzufuhrleitung wurde ein gewöhnlicher Wasserhahn installiert, mit dessen Hilfe der Fluss von erhitztem Wasser erhöht oder im Gegenteil verringert werden konnte.

Diagramm einer herkömmlichen Ventilvorrichtung
Steuergerätekit zur automatischen Kesselsteuerung

Diese Lösung hatte trotz ihrer einfachen Ausführung einen großen Nachteil: Die Regulierung wurde mit eigenen Händen durchgeführt, wobei die persönliche Wahrnehmung des Mikroklimas oder des Thermometers berücksichtigt wurde.

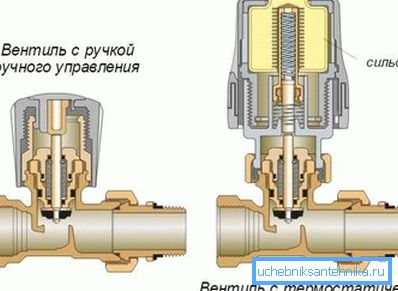

Vergleich herkömmlicher Ventil- und Thermokopfausführungen

Eine technologisch fortschrittlichere und gleichzeitig einfachere Möglichkeit, die Temperaturparameter zu steuern, besteht darin, ein Gerät zu installieren, das die Notwendigkeit bestimmt, die Intensität der Kühlmittelzufuhr allein zu erhöhen oder zu verringern.

Ein solches Gerät ist ein Heizkörperheizungsregler - ein Thermostatkopf. Dieses Gerät ist auch unter dem Namen Thermodruckkopf oder Thermostat bekannt und wird verwendet, um bestimmte Temperaturparameter in einem bestimmten Raum automatisch aufrechtzuerhalten.

Designmerkmale

Vertikal montierter Thermostat

Ein moderner Temperaturregler an einem Kühler ist an der Kühlmittelzufuhrleitung installiert und ist äußerlich ein kleines Gerät in einem geschlossenen Gehäuse.

Der Thermostat besteht konstruktiv aus zwei Teilen:

  • ein Ventil, das den Kühlmittelstrom schließt und öffnet;
  • Thermostatelement, das das Ansprechintervall des Ventils einstellt.

Das Gehäuse hat eine ähnliche Konfiguration wie das Kühlerventilgehäuse, aber anstelle des üblichen Ventils befindet sich ein Thermostat am Gehäuse. Auf der Oberfläche des Thermostatkopfes wird eine den Temperaturbedingungen entsprechende Abstufung aufgebracht. Entsprechend der Staffelung können Sie den gewünschten Modus einstellen, der automatisch unterstützt wird.

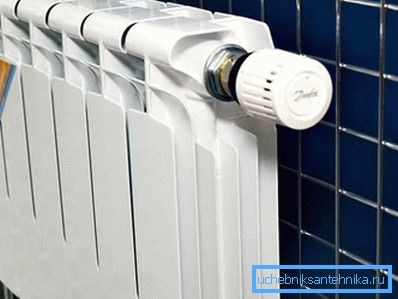

Horizontales Thermostat-Layout

Nach dem Wirkprinzip werden Thermoköpfe in zwei Kategorien unterteilt: mechanische und elektronische.

Lassen Sie uns die Vorrichtung dieser Modifikationen genauer betrachten.

  • Die Konstruktion des mechanischen Reglers ist trotz der Wirksamkeit der Anwendung einfach. Das Gerät basiert auf einer geschlossenen hermetischen Konstruktion - Bälgen. Der Faltenbalg ist mit einer Flüssigkeit gefüllt, die gegen Druckabfälle empfindlich ist - Flüssigkeit oder Gas.
Schema der Vorrichtung des mechanischen Reglers

Wichtig: Änderungen an gasgefüllten Geräten sind besonders anfällig für Änderungen der Umgebungstemperatur und des Umgebungsdrucks. Aus diesem Grund sollten solche Geräte in solche Batterien eingebaut werden, auf denen sich keine nach vorne ragende Kante des Schwellers befindet.

Bei steigender Lufttemperatur im Raum dehnt sich das in den Balg gepumpte Medium aus. Dadurch schließt das Absperrventil, das den Kühlmittelstrom in die Batterie teilweise oder vollständig stoppt.

Durch die Verringerung der Kühlmittelintensität kühlt die Batterie ab und die Lufttemperatur im Raum sinkt. Infolgedessen wird das in den Balg gepumpte Medium komprimiert und das Ventil öffnet den Durchflussanschluss.

Ein besonderer Vorteil der Geräte ist die Leichtgängigkeit der Einstellung, da die Flüssigkeit druckempfindlich ist und das Ventil sanft schließt, genauso wie es zum Temperaturausgleich erforderlich ist.

  • Die elektronische Modifikation von Thermostaten ist bequemer zu verwenden und hinsichtlich der Temperaturerhaltung stabiler.

Natürlich ist der Preis für elektronische Geräte höher als für mechanische Regler. Dieser Unterschied ist jedoch völlig durch die einfache Bedienung und die Genauigkeit der Einhaltung der vorgegebenen Temperaturparameter auf dem erforderlichen Niveau begründet.

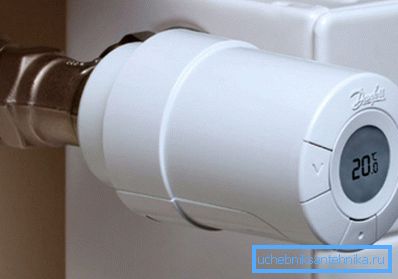

Im fotoelektronischen Thermokopf

Das Herzstück des elektrischen Thermostats ist ein programmierbarer Mikroprozessor. Wenn ein mechanisches Gerät auf eine Betriebsart eingestellt ist, kann für jeden Wochentag eine elektrische Änderung programmiert werden.

Für das Funktionieren elektronischer Geräte mit Standard-AA-Batterien. In einigen Versionen der Thermostate ist ein Batterieladesensor vorhanden, um die Verwendung zu erleichtern.

Neben diesen Unterschieden stellen wir folgende Unterscheidungsmerkmale fest:

  • Moderne Thermostate können in direkter oder in eckiger Ausführung hergestellt werden. Die Wahl der einen oder anderen Modifikation ist im Hinblick auf die Einfachheit und Effizienz der Installationsarbeit relevant.
  • Regler werden mit einem anderen Querschnitt des Ventildurchsatzes hergestellt. Aus diesem Grund können Modelle für die Anordnung von Einrohr- und Zweirohrsystemen ausgewählt werden.
  • Regler werden mit einem entfernten oder integrierten Sensor hergestellt. Die Wahl eines bestimmten Modells wird durch die Konstruktionsmerkmale des Heizkörpers und den Aufstellungsort bestimmt.

Welcher Thermostat ist besser

Ungewöhnliche Position des Reglers auf dem Gusseisenbatterieteil

Versuchen wir herauszufinden, welchen Thermokopf Sie wählen müssen, damit die Einstellung der Heizkörper einfach und effektiv ist.

Welches Gerät wählen Sie - mit einem flüssigen oder gasgefüllten Faltenbalg?

Verkäufer in Fachgeschäften haben zu diesem Zeitpunkt in der Regel keine einstimmige Meinung, da beide Modifikationen charakteristische Vorteile haben.

  • Gasgefüllte Faltenbalgregler zeichnen sich durch eine stärkere Reaktion des Sensorelements auf Änderungen des Luftdrucks im Raum aus;
  • Änderungen der Flüssigkeitsart reagieren nicht so schnell, aber ihre Reaktion ist genauer.

Wir stellen sofort fest, dass die Art des in den Balg gepumpten Mediums die Zuverlässigkeit und Haltbarkeit des Geräts nicht beeinträchtigt.

Welches Gerät wählen Sie - mit eingebautem oder mit Fernbedienungssensor?

  1. Thermostatelemente mit eingebautem Sensor sollten so installiert werden, dass eine freie Luftzirkulation um sie herum gewährleistet ist. Wenn diese Regel nicht beachtet wird, wird das Gerät durch die von der Batterie ausgehenden Ströme erhitzt, was wiederum zu falschen Alarmen führt.

Wichtig: Um eine Überhitzung des Reglers zu vermeiden, ist der Sensor horizontal eingebaut.

  1. Thermostatelemente mit Fernfühler werden in folgenden Fällen installiert:
    • wenn die Vorderkante über die Vorderfläche des Kühlers hinausragt;
    • wenn sich die Fensterbank in einem Abstand von weniger als 100 mm näher an der Batterie befindet;
    • wenn der Kühler in einer Nische installiert ist;
    • wenn die Tiefe des Heizgerätes mehr als 160 mm beträgt;
    • wenn der Thermostat während des Betriebs mit dicken Vorhängen bedeckt ist.

    Installation von Reglern

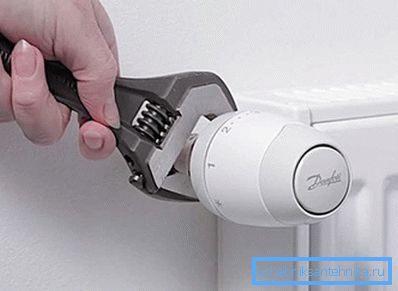

    Die Installation erfolgt mit einem verstellbaren Schraubenschlüssel.

    Bevor Sie sich für die Reihenfolge der Installationsarbeiten entscheiden, sollten Sie herausfinden, wie die Nähe der Vorhänge die Position der Regler beeinflusst:

    • Wenn Sie die Batterie schließen, die mit einem Thermostat, einem schweren Vorhang oder einer dekorativen Abschirmung ausgestattet ist, isolieren wir die Heizung vom restlichen Raum.. Infolgedessen wird der Regler nicht durch die Änderung der Lufttemperatur im Raum ausgelöst, sondern durch die Änderung der Luft zwischen der Batterie und dem Vorhang;
    • Natürlich erwärmt sich die Luft in dieser Lücke schneller als im restlichen Raum, und der Thermostat funktioniert daher nicht richtig.. Bei der Auswahl eines Aufstellungsortes versuchen wir daher, einen Ort zu finden, an dem insbesondere die Heizung und das Regelelement geöffnet sind.

    Installationsanweisungen sind einfach. Der Ventilkörper ist am Einlass der Batterie montiert. Auf dem Ventil befindet sich eine Markierung in Form eines Pfeils, der die Strömungsrichtung des Kühlmittels angibt. Bei der Montage ist das Ventil so positioniert, dass der Pfeil auf die Batterie zeigt.

    Für die Installation des Ventils mit dem Sensor sind keine Spezialwerkzeuge erforderlich, die mit einem ausreichend einstellbaren Schlüssel ausgestattet sind.

    Die Einstellung des Geräts kann je nach Modell variieren. Bei den meisten Geräten können Sie jedoch Temperaturen im Bereich von + 10 ° C bis + 25 ° C einstellen.

    Bei den meisten mechanischen Thermostaten wird beim Einstellen keine bestimmte Temperatur eingestellt, sondern ein Modus, der der Temperatur entspricht. Die Liste der Modi finden Sie in der Bedienungsanleitung, die dem erfassten Thermostat beigefügt ist.

    Fazit

    Trotz der Tatsache, dass der Markt über ein breites Spektrum an Reglern verfügt, sind Thermostate die beste Lösung für den komfortablen Betrieb des Heizsystems.

    Laut Statistik können durch den korrekten Einbau eines elektrischen Thermokopfes beim Betrieb eines autonomen Systems bis zu 20-30% Energie eingespart werden. Darüber hinaus garantiert die gleiche Temperatur in allen Räumen Komfort und Behaglichkeit.

    Haben Sie noch Fragen? Weitere nützliche Informationen finden Sie im Video dieses Artikels.
