Die Effizienz der Heizung zu Hause hängt nicht nur vom Heizkessel und den ausgewählten Heizkörpermodellen ab. Nicht weniger wichtig ist die Organisation der Zirkulation des Kühlmittels zwischen diesen Geräten. Wenn frühere Rohrleitungen mit einer T-Stoß-Verbindungsmethode verwendet wurden, wird jetzt häufig eine radiale Verteilung der Heizungsanlage verwendet. Obwohl es schwieriger ist, es selbst zu tun, lassen Sie sich aufgrund der Vorteile und der Benutzerfreundlichkeit nicht auf Ihre Wahl verzichten.

Designmerkmale

Im Gegensatz zum Tee-Anteil, mit dem alle Besitzer von Stadthäusern und Häusern des alten Gebäudes vertraut sind, sorgt eine Strahlungsheizung für den Anschluss von Batterien an den Heizkessel, nicht jedoch für den Parallelanschluss.

In diesem Fall wird ein spezieller Sammelschrank installiert, in dem alle erforderlichen Steuergeräte, Pumpen, Manometer, Wasserhähne usw. sorgfältig installiert werden.

Die beiden oben genannten Installationsschemata unterscheiden sich wie folgt:

1. Die Verdrahtung der T-Stücke erfordert eine viel geringere Anzahl von Rohren selbst. Bei der Installation müssen Sie jedoch viele Verbindungsstücke verwenden: T-Stücke, Wellen, Kupplungen usw. Dies kompliziert das Installationsverfahren. Außerdem wird eine konsistente Anordnung der Anordnung des Heizsystems als weniger zuverlässig angesehen, da in diesem Fall eine hohe Fehlerwahrscheinlichkeit besteht, die zu einer Druckentlastung, zur Bildung von Bereichen mit unterschiedlichem Fluiddruck usw. führen kann.

1. Die radiale Verteilung der Heizung erfordert trotz der Notwendigkeit, eine viel größere Anzahl von Rohren zu kaufen, nur zwei Anschlüsse für jeden Kühler: an der Verbindung mit dem Kollektor und an der Batteriedüse.

So können Sie jeden "Balken" des Heizungsnetzes sicher mit dem Boden ausmauern, ohne befürchten zu müssen, dass es an einer Verbindungsstelle leckt. Wenn ein Defekt erkannt wird, können Sie den Problembereich einfach ausschalten, ohne die Zirkulation des Kühlmittels durch die Wärmetauscher in anderen Räumen zu stören.

Es ist zu beachten, dass einer der Hauptnachteile der radialen Erwärmung der Preis ist. Dies gilt insbesondere für Systeme, die mit elektrischen Geräten ausgestattet sind.

Beachten Sie! Wie beim Abschlagsystem sorgt das Strahlungssystem für die Organisation des natürlichen (gravitativen) und erzwungenen (mit Hilfe von Pumpen) Kühlmittelstroms.

Betrachten Sie beide Typen genauer.

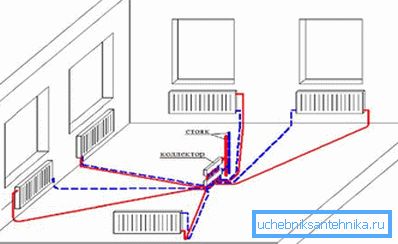

Radarmuster

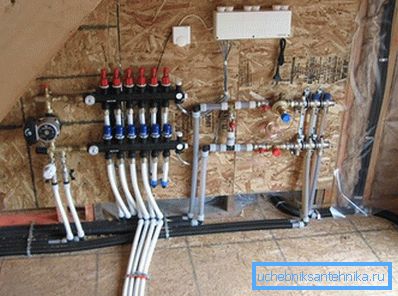

Methode 1. Mit erzwungener Wasserzirkulation

Bisher war der radiale Heizkreislauf, der mit Wasserpumpen ausgestattet ist, aufgrund der hohen Kosten für Teile nicht sehr beliebt. Gegenwärtig sind die Gerätepreise jedoch deutlich gesunken, und immer mehr Menschen entscheiden sich dafür.

Der Hauptunterschied zum Gravitationsschema besteht darin, dass die Flüssigkeit (Wasser oder Frostschutzmittel) nicht aufgrund des Temperatur- und Druckunterschieds, sondern mit Hilfe von Pumpen vom Boiler zu den Batterien und zurück fließt.

Dadurch werden folgende Vorteile erzielt:

• Es gibt keine Einschränkungen hinsichtlich der Geometrie und Anzahl der Räume im Hausgebäude.
• Heizung kann in jedem Bereich des Gebäudes installiert werden;
• Rohre beliebiger Länge, die ohne Gefälle verlegt sind, können zum Anschluss von Heizkörpern und Kollektoren verwendet werden.

Tipp! Obwohl die Umwälzpumpe an einer beliebigen Stelle in der Anlage installiert werden kann, empfiehlt es sich, dies am Rücklaufverteiler vorzunehmen, bevor das Kühlmittel in den Kessel eingeleitet wird. Dort ist die Temperatur der Flüssigkeit am niedrigsten, was sich positiv auf die Lebensdauer der Ausrüstung auswirkt.

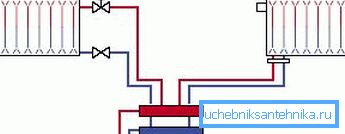

Methode 2. Mit dem natürlichen Wasserumlauf

In diesem Fall bewegt sich das Kühlmittel aufgrund der Schwerkraft: Das erwärmte Wasser wird weniger dicht und leichter, daher wird es an den oberen Punkt des Systems gedrückt und strömt dann beim Abkühlen durch die Kollektoren und Kühler und kehrt dann zum Heizgerät zurück.

Gravitationsstrahlheizung verfügt über folgende Eigenschaften:

1. Für die Installation wird ein offener Ausgleichsbehälter benötigt, der am höchsten Punkt installiert ist. Sie kompensiert die Wärmeausdehnung des Kühlmittels und verhindert einen Anstieg des Innendrucks in den Rohrleitungen.
2. Das Strahlungsheizungsnetz mit natürlicher Zirkulation erfordert nicht die Installation teurer elektrischer Geräte, wodurch die geschätzten Arbeitskosten erheblich reduziert werden.
3. Das Heizen mit natürlicher Zirkulation ist völlig unbeständig. Selbst wenn Sie den Strom ausschalten, was häufig in den Vororten oder auf dem Land der Fall ist, bleiben Sie nicht ohne Wärme.

Vor- und Nachteile von Radialheizungssystemen

Positive Seiten

Der Hauptvorteil des radialen Schemas ist die Benutzerfreundlichkeit.

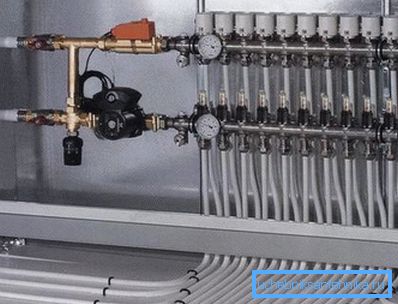

Spezielle Ausrüstung macht das Management des Klimanetzwerks so ergonomisch und komfortabel wie möglich:

1. Sie können die Temperatur jedes Heizkörpers im Haus einstellen, ohne den Kollektorbereich zu verlassen.. Darüber hinaus können Sie bei Bedarf die Wasserzufuhr zu jedem Element der Anlage vollständig unterbrechen, ohne die Leistung des gesamten Heizungsnetzes zu beeinträchtigen.
2. Jedes Rohrpaar verbindet den Kollektor mit nur einem Kühler.. Daher können Sie Rohrleitungen mit kleinem Durchmesser verwenden, die sich leicht unter dem Bodenbelag verbergen lassen. Außerdem kann die Bodenfläche teilweise erwärmt werden.

1. Durch die Verwendung spezieller Geräte (sogenannte Hydro-Shooter - Kollektoren mit großem Durchmesser) können im Haus mehrere Heizzonen mit unterschiedlichen Wärmeträgertemperaturen gebildet werden.

In diesem Fall wird zwischen den Vor- und Rücklaufleitungen ein Kurzschluss organisiert. In der hydraulischen Nadel zirkuliert ständig heißes Wasser, und der Zaun kann in verschiedenen Abständen erzeugt werden (die Temperatur hängt davon ab).

Negative Seiten

Der Vollständigkeit halber sei auf die Nachteile der Verwendung der Strahlungsheizung hingewiesen.

Es ist wegen ihnen, trotz aller Vorteile, ist es nicht sehr üblich:

1. Starker Durchfluss der Zu- und Ableitungen. Je größer das Haus und je komplexer die Geometrie der Räume, desto mehr Details werden benötigt. Darüber hinaus erhöht sich die Komplexität der Installation, was die geschätzten Baukosten nicht beeinflussen kann.

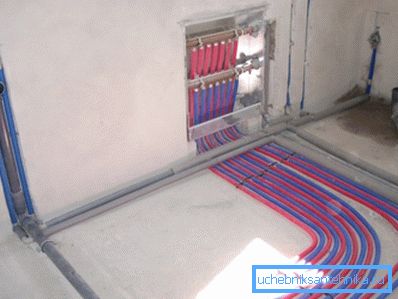

1. Die Notwendigkeit einer versteckten Installation. Wenn das traditionelle T-System entlang der Wände montiert werden kann, können Sie keine große Anzahl von Rohren auf diese Weise platzieren. Sie müssen unter dem Boden versteckt sein. Sie können sich in den Wänden aufmauern, aber in diesem Fall steigt der Materialverbrauch noch mehr.
2. Keine Gelenke Bei der Planung von Rohrleitungen ist unbedingt darauf zu achten, dass das Rohr unter dem Boden keine einzige Verbindung enthält. An dieser Stelle treten Böen am häufigsten auf, und die Kosten für die Reparatur des Schadens sind alles andere als gering und sehr mühsam.
3. Wenn der Systemaufbau mehrere Kreisläufe mit unterschiedlichen Kühlmitteltemperaturen umfasst, sollte jeder von ihnen mit einer Umwälzpumpe ausgestattet sein.

Installationsmerkmale

Jedes Strahlheizungssystem für das Haus wird individuell entworfen und installiert, abhängig von der Fläche des Hauses, der Anzahl der Räume, dem ausgewählten Kühlmittel und den Heizkörpern sowie anderen Bedingungen.

Es gibt jedoch eine allgemein anerkannte Anweisung, die jeder Installateur einhält.

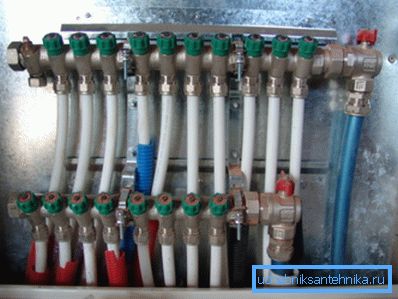

Zunächst ist zu beachten, dass die radiale Verteilung von Rohren niemals in Stadtwohnungen erfolgt. Dies liegt daran, dass der Kühlmittelfluss in Hochhäusern durch senkrechte Steigleitungen erfolgt, die alle Wohnungen miteinander verbinden - vom ersten bis zum letzten Stock.

Durch den Anschluss leistungsstarker Kollektoren gelangt kein heißes Wasser in die darüber liegenden Gebäude, wodurch der Betrieb des Heizungsnetzes gestört wird. Die Bewohner beschweren sich bei der Serviceorganisation, die Sie früher oder später dazu zwingt, die Kollektoren zu demontieren und zur Abwärmeheizung zurückzukehren.

Beachten Sie! Das Vorstehende gilt nicht für Fälle, in denen ein autonomer Heizkessel zur Beheizung einer Wohnung verwendet wird. Er erwärmt das Kühlmittel selbständig, was ausreicht, um die Bedürfnisse des Zuhauses zu gewährleisten, ohne die Interessen der Nachbarn zu beeinträchtigen.

Bei der Anordnung der Radialheizung in einem Privathaus ist auf solche Nuancen zu achten:

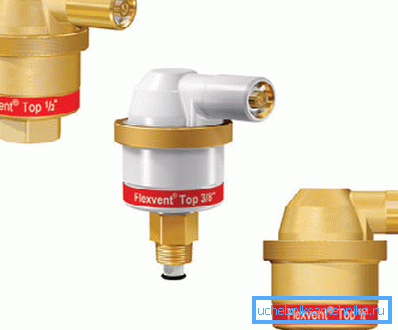

1. An den Kollektoren, die den Batterien Wasser zuführen und abführen, sind Ventile installiert, die die Bildung von Luftsteckern verhindern. Während des Betriebs wird die gesamte im System verbleibende Luft durch sie abgelassen.

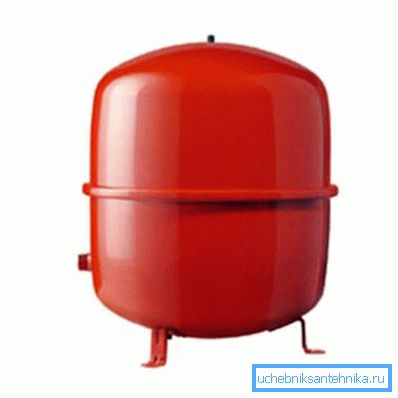

1. Der Heizkreislauf muss mit einem Ausdehnungsgefäß ausgestattet sein, dessen Volumen 10% der Kühlmittelmenge beträgt, die durch die Rohrleitungen zirkuliert. Es ist ratsam, Membranbehälter des geschlossenen Typs zu kaufen.
2. Es wird empfohlen, den Tank in die Rohrleitung einzubauen, die den Auslasskrümmer mit dem Kessel verbindet. Dies liegt daran, dass der hermetische Ausgleichsbehälter keine turbulenten Wasserströme mag und sie am seltensten auf der Rücklaufleitung erscheinen.

1. Im Gegensatz zum Ausgleichsbehälter ist der Installationsort der Umwälzpumpen nicht so wichtig. Es ist jedoch auch wünschenswert, sie an das Rohr anzuschließen, das das abgekühlte Kühlmittel ablässt. In diesem Fall arbeitet das Gerät mehr Zeit.
2. Bei der Montage ist darauf zu achten, dass die Wellen der Elektropumpen strikt horizontal liegen. Andernfalls versagen die Lager aufgrund von Verzerrungen schnell und Sie müssen das Gerät austauschen oder reparieren.

Fazit

Trotz aller Vorteile kann die Strahlungsart der Heizungsorganisation nicht auf Haushaltsentscheidungen zurückgeführt werden. Die erzielten Vorteile sind jedoch zweifellos das Geld und den Aufwand wert. Es ist nur notwendig, die richtige Ausrüstung zu wählen, damit sie nicht zum Engpass des Systems wird. In dem Video in diesem Artikel erfahren Sie mehr darüber.
