Privates hausheizungsdesign - die hauptstufen

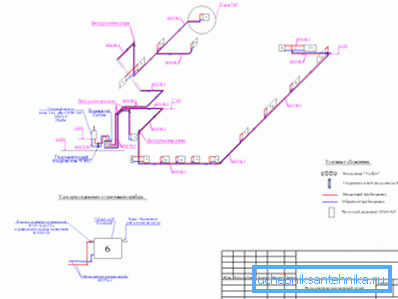

Das Heizgerät im Haus kann in zwei Teile unterteilt werden: theoretisch - die erforderlichen Berechnungen werden durchgeführt und praktisch - nach den fertigen Zeichnungen erfolgt die Verdrahtung auf den Etagen und das Kesselband. In Anbetracht der Wichtigkeit der richtigen Auswahl der Komponenten konzentriert sich der Artikel auf den theoretischen Teil.

Design der Heizungsanlage

Die Planung der Hausheizung innerhalb der Stadtgrenzen ermöglicht es, den einfachsten Weg zu gehen und eine Zentralheizung zu organisieren. In diesem Fall reicht es aus, einfach die Länge und den Durchmesser der Rohre zu bestimmen und die gewünschte Größe des Kühlers zu wählen. Die Kosten sind in diesem Fall minimal, da Sie kein Geld für den Kessel oder für die Umwälzpumpe ausgeben müssen.

Es wird etwas schwieriger sein, die gleiche Aufgabe zu erfüllen, aber für ein Landhaus. Mit einer Wahrscheinlichkeit von 99,9% gibt es keine Zentralheizung außerhalb der Stadt, bestenfalls werden Strom und Gas ins Haus geliefert. In diesem Fall umfasst die Planung von Heizungssystemen für ein Landhaus auch die Auswahl der Kesselleistung.

Am Ausgang müssen wir spezifische Daten erhalten über:

• minimale Kesselleistung;
• Material, Länge und Durchmesser der Rohre;
• die Anzahl der Heizkörper und deren Fläche;
• Umwälzpumpe zum Heizen.

Allgemeine Bestimmungen für die Planung von Hausheizungen

Lassen Sie uns die Auslegung des Heizungssystems eines Landhauses analysieren - in diesem Fall muss die minimale Kesselleistung ermittelt werden, die ausreicht, um das Haus zu heizen. Die Berechnung basiert auf der Tatsache, dass der Wärmeverlust durch die Gebäudehülle durch den Wärmeeintrag des Kessels kompensiert werden muss.

Im allgemeinen Fall wird die Berechnung nach der Formel durchgeführt

Wo

• Q - Wärmeverlust, W;
• S ist die Fläche der Gebäudehülle (Decke, Wand);
• ?T - Temperaturunterschied auf der Straße und im Haus,? C;

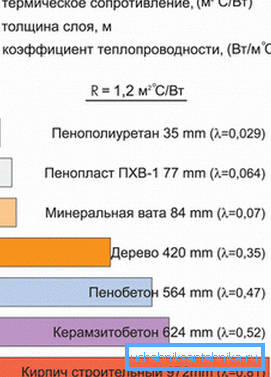

• ? - Wärmeleitfähigkeitskoeffizient, Referenzwert, W / m •? C;
• V - Dicke der Gebäudehülle, m.

Beachten Sie! Wenn Sie sich nicht mit der Standardberechnungsmethode beschäftigen möchten, können Sie immer Online-Taschenrechner verwenden. Natürlich leidet die Genauigkeit der Berechnung, aber wie die Praxis zeigt, reicht es für die Auswahl des Kessels aus.

Grundsätzlich müssen bei der Planung der Heizung eines Wohngebäudes folgende Faktoren berücksichtigt werden:

• Hausorientierung;
• Klimazone;
• die Richtung und Stärke der vorherrschenden Winde während der Heizperiode;
• Art der Isolierung des Hauses, installierte doppelt verglaste Fenster usw.

Vereinfachte Berechnungsmethode

Die Planung eines Heizsystems für ein Haus kann auch auf einfachere Weise durchgeführt werden. Häufig verwenden Sie eine einfache Sucht, nach der 1 m² Die Fläche ergibt einen Wärmeverlust von etwa 100 Watt pro Stunde. Die gegebene Abhängigkeit gilt für Gebiete mit gemäßigtem Klima.

Bei der Berechnung wird empfohlen, eine Reihe von Verfeinerungsfaktoren zu verwenden:

• Wenn die Deckenhöhe von 3 Metern abweicht, wird ein Korrekturfaktor h / 3 eingegeben, wobei h die Deckenhöhe ist.
• für Eckräume steigt der Wärmeverlust um 80%, ein Faktor von 1,8;
• Wenn die Anzahl der Fenster größer als 1 ist, beträgt der Korrekturfaktor 1,8.
• Die Art der Verbindung des Kühlers wird ebenfalls berücksichtigt. Wenn ein niedrigerer Anschluss verwendet wird, wird die Batterie etwas schlechter warm, sodass ein Korrekturfaktor von 1,1 eingeführt wird.

• für die versicherung kann das ergebnis um etwa 15-20% gesteigert werden, so dass die heizung eine sicherheitsmarge bei starkem frost hat, der koeffizient beträgt 1,2.

Bei der Berechnung von Hand ist das Ergebnis mit den Empfehlungen der Hersteller von Kesseln vergleichbar. Stellen Sie sich ein kleines Berechnungsbeispiel vor: Sie müssen die Kapazität des Kessels ermitteln, die ausreicht, um ein Haus mit einer Gesamtfläche von 160 m zu beheizen² Decken 2,9 m.

Berechnungsverfahren:

• Wir ermitteln den Wärmeverlust für die Räume separat mit den angegebenen Koeffizienten. Wärmeverlust Q = 160 • 0,1 • 1,2 • 2,9 / 3,0 = 18,56? 19 kW;

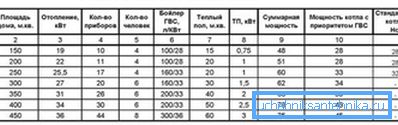

• Vergleiche mit der empfohlenen durchschnittlichen Kesselleistung je nach Region. Es ist ersichtlich, dass die Ergebnisse ziemlich nahe waren. Jetzt können Sie ein bestimmtes Modell für Elektro-, Gas- oder Festbrennstoffkessel auswählen, das sich auf die Leistung konzentriert. Sie können ein Modell mit geringer Leistungsreserve kaufen, der Preis für Kessel mit einem Unterschied von einigen Kilowatt unterscheidet sich nicht viel.

Auswahl der Heizkörper

Eine Batterie ist nur ein "Mittelsmann", der für die Wärmeübertragung vom Kessel verantwortlich ist. Es ist klar, dass die Heizfläche des Raumes stark von der Oberfläche des Heizkörpers beeinflusst wird. Daher ist eine vorläufige Bestimmung der erforderlichen Anzahl von Abschnitten erforderlich.

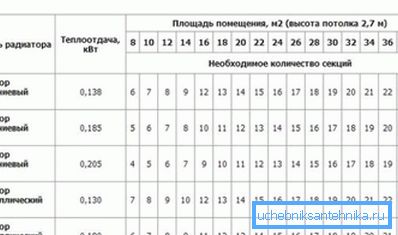

Der Hersteller jedes Heizkörpermodells ist verpflichtet, die Wärmeleistung anzugeben - wie viel Wärme 1 Abschnitt liefert, wenn er mit Kühlmittel gefüllt ist. Wenn Sie den Wärmeverlust im Raum kennen, können Sie einfach die erforderliche Anzahl der Kühlerabschnitte ermitteln.

Anweisungen zum Zählen der erforderlichen Anzahl von Abschnitten sehen folgendermaßen aus:

• bestimmen Sie den Wärmeverlust im Raum. Zum Beispiel für eine Fläche von 25 m² bei Decken von 2,9 m beträgt der Wärmeverlust Q = 25 • 0,1 • 1,2 • 2,9 / 3,0 = 2,9 kW;
• Leistungsteil hängt von der Art des Kühlers ab, zum Beispiel für eine Aluminiumbatterie A500, sie beträgt 0,185 kW;
• bestimmt die erforderliche Anzahl von Abschnitten N = 2,9 / 0,185 = 15,67? 16,0 Stück Das Ergebnis liegt auch nahe an den von den Batterieherstellern empfohlenen Werten.

Beachten Sie! Es wird nicht empfohlen, die Heizkörper bei der Installation mit Vorhängen zu schließen, da dies zu einer Verringerung der Wärmeübertragung führt.

Über Heizungsrohre und Umwälzpumpe

Der Durchmesser des Rohres muss ausreichend sein, damit das Kühlmittel mit einer vorgegebenen Geschwindigkeit problemlos im Heizkreislauf zirkuliert. In der Regel wählen Sie einfach die empfohlenen Durchschnittswerte in Abhängigkeit vom Abschnitt des Heizkreises. Bei Steigrohren werden Durchmesser bis zu 50 mm verwendet, um auf dem Boden zu verlegen.

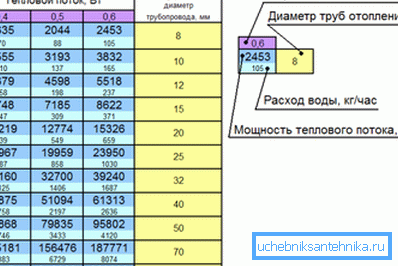

Bei der Planung einer Landhausheizung können Sie die in der Tabelle angegebenen Werte verwenden.

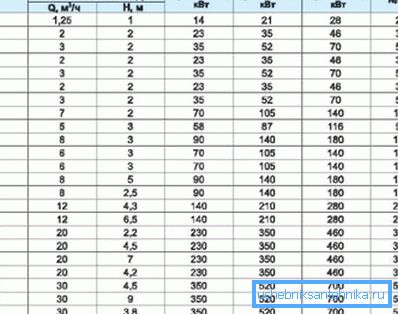

Die Umwälzpumpe wird durch 2 Indikatoren ausgewählt:

• Vorschub;
• Kopfdruck.

Die erforderliche Mindesteinreichung wird durch die Formel bestimmt

in dieser Formel

• Q - Wärmeversorgung, kW;
• ?T ist die Temperaturdifferenz zwischen Vorlauf und Rücklauf,

Der erforderliche Kopf wird durch die folgende Beziehung bestimmt

wo

• R - Druckminderung durch Reibung in geraden Abschnitten, Pa / m;
• l - Rohrlänge bis zur am weitesten entfernten Batterie, m
• ?Z ist die Summe der lokalen Widerstände.

Beachten Sie! Bei der Auswahl einer Pumpe sollten Sie ein Modell auswählen, dessen Eigenschaften den bei der Berechnung erhaltenen Werten möglichst nahe kommen.

Zusammenfassend

Das Heizungsdesign ist nicht so schwierig, wie es auf den ersten Blick erscheinen mag. Selbst jemand, der nur oberflächlich mit den gesetzlichen Rahmenbedingungen und Berechnungsmethoden vertraut ist, kann damit umgehen. Um die Wärme im Haus zu gewährleisten, müssen Sie nur die vorgeschlagenen Empfehlungen einhalten.

Im Video wird das Design des Heizsystems genauer betrachtet.
