Plattenheizkörper: konstruktionsmerkmale, vor- und

Klassische Graugussbatterien passen nicht immer in den Innenraum. Natürlich können Sie es mit einem schönen Bildschirm abdecken oder mit einem Vorhang schließen, aber dann wird der Löwenanteil der Wärme einfach nicht den Raum erreichen. Die Lösung in dieser Situation können Metallheizkörper sein - sie sehen ungewöhnlich aus und weisen eine hervorragende Effizienz auf.

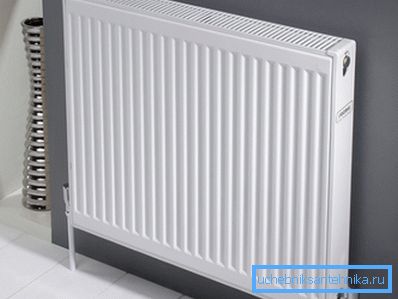

Stilvoller Plattenheizkörper

Designmerkmale

Wenn bei herkömmlichen Gusseisenbatterien die Heizung in separate Abschnitte unterteilt ist, ist die Plattenoberfläche fest. Es besteht aus Stahlblech und ist innen oft mit den Rippen aus Stahlblech verschweißt, um den Raum effizienter zu erwärmen. Daher haben Plattenheizkörper eine entwickelte Seitenfläche, die die Wärmeübertragung verbessert.

Belüftungsöffnungen sind oben und unten angebracht, um die Konvektion sicherzustellen. Bei einer solchen Vorrichtung kommt etwa 50% der in den Raum übertragenen Energie von der Wärmestrahlung von der Seitenfläche und etwa 50% von der Konvektion. Das heißt, kühle Luft wird von unten aufgenommen und tritt durch die bereits erwärmten oberen Löcher aus. Zusätzliche Platten in der Konstruktion werden verwendet, um den Luftstrom zu lenken.

Das Funktionsprinzip der Flächenheizung

Ansonsten ist das Funktionsprinzip der Flächenheizkörper das gleiche wie bei herkömmlichen Batterien - heißes Wasser erwärmt das Metall und er gibt Wärmeenergie in den Raum. Ein gebogenes Stahlrohr durchläuft die Heizung, durch die das Kühlmittel zirkuliert.

Bei den Designunterschieden unterscheiden sich die Flächenheizkörper in:

  • Modelle ohne Konvektorblende (Typ 10) - gelten als die einfachsten, es gibt keine Konvektorplatte;
  • mit einer Stahlplatte (Typ 11) - einreihige Flossen;
  • geben Sie 20 ein - zweireihiger Flächenheizkörper ohne innere Lamellen;
  • Typ 21 - auch zweireihig, aber es gibt auch eine Reihe von Flossen im Inneren (dh Konvektion ist vorgesehen);
  • Typ 22 - 2 Reihen und doppelte Innenrippung;

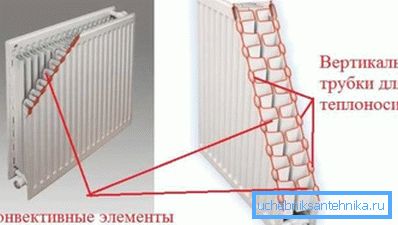

Bei dem Fotokühler 22
  • Typ 33 - 3 Reihen und dreifache innere Flossen.

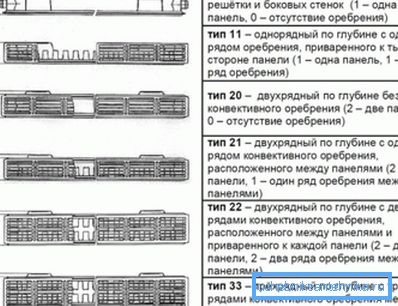

Arten von Plattenbatterien

Die Heizkörper des Paneel-Typs können auch in der Größe (sowohl in der Höhe als auch in der Tiefe) stark variieren. Dadurch ist es möglich, ein Heizgerät für ein gewöhnliches Haus und für einen Raum mit großen Fenstern auszuwählen.

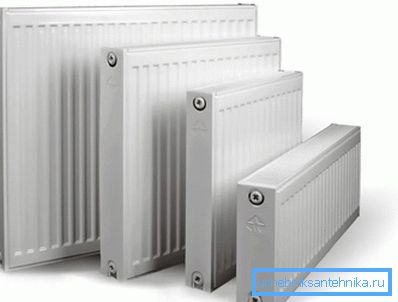

Größen variieren in einem weiten Bereich.

Für den Anschluss der Rohrleitungen des Heizsystems gibt es sowohl Optionen mit seitlichem Anschluss als auch mit dem unteren Anschluss (dh der Vor- und Rücklauf befindet sich am Boden des Heizelements).

Beachten Sie! Dadurch wird die Effizienz der Heizung etwas verringert, aber mit solchen Plattenheizkörpern können die Rohre des Heizungssystems vollständig unter dem Boden verdeckt werden.

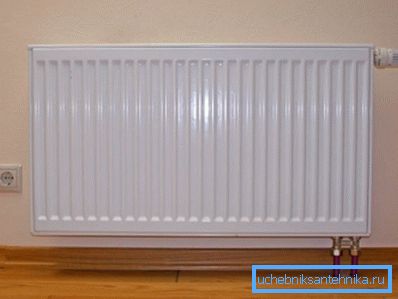

Unterer Anschluss darf Heizrohre abdecken

Ein Thermostat ist in der Regel im Heizsatz enthalten, der über einen niedrigeren Anschluss verfügt (er ist bereits am Kühler selbst installiert). So ist es möglich, den Batteriebetrieb in einem weiten Bereich zu regeln.

Lesen Sie mehr über die Eigenschaften von Flächenheizkörpern

Flächenheizungen können einen etwas geringeren Wirkungsgrad aufweisen als die besten Vertreter herkömmlicher Heizkörper (z. B. Bimetall). Es zahlt sich jedoch durch sein exzellentes Aussehen aus und der Unterschied ist nicht so groß. Darüber hinaus gibt es eine Reihe von Funktionen, deren Kenntnis definitiv nicht überflüssig sein wird.

Vor- und Nachteile von Stahlheizkörpern

Flächenheizkörper haben eine beeindruckende Liste von Vorteilen:

  • aufgrund einer Kombination aus direkter Wärmeübertragung und Konvektion liegt der Wirkungsgrad der Geräte bei über 75%, und die Wärme im Raum wird gleichmäßiger verteilt;
  • Solche Geräte zeichnen sich durch einen geringeren Kühlmittelbedarf aus, verglichen mit einem Heizungssystem, das Gusseisen-Batterien verwendet, ist der Bedarf an Wasser mehr als verdoppelt.

Beachten Sie! Diese Funktion hat auch einen Nachteil: Da sich in der Heizungsanlage nur wenig Wasser befindet, muss der Boiler öfter eingeschaltet werden, um die Temperatur in einem bestimmten Bereich zu halten. In Systemen der Zentralheizung spielt die Kühlmittelmenge in der Batterie keine besondere Rolle.

  • Der Preis eines Plattenheizkörpers ist niedriger als ein Vakuum- oder Bimetall-Kühler. Dies erklärt sich aus der Tatsache, dass Stahl viel niedriger als Kupfer ist und der Heizer sehr einfach aufgebaut ist.

Es gibt natürlich einige Nachteile, die Sie auswählen können:

  • Stahl ist korrosionsanfällig und im Allgemeinen werden erhöhte Anforderungen an die Qualität des Kühlmittels gestellt. Insbesondere sollte der Säuregehalt auf einem normalen Niveau gehalten werden (der pH sollte 9,5 nicht überschreiten);

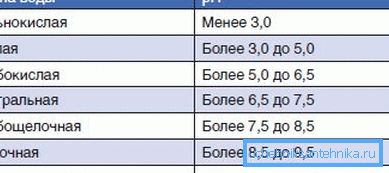

Der pH-Wert sollte 9,5 nicht überschreiten
  • Es wird empfohlen, Plattenheizkörper nicht lange ohne Wasser zu lassen. Tatsache ist, dass Stahl bei Luftkontakt rosten wird.
  • Solche Heizgeräte sind nur für Systeme mit normalem Druck und Kühlmitteltemperatur nicht höher als 110 ° C geeignet.
  • Sie tolerieren keinen Wasserschlag.

Einbau eines Plattenheizkörpers

Das Verfahren selbst unterscheidet sich geringfügig von der Installation einer herkömmlichen Batterie.

Die Anweisung besteht aus folgenden Punkten:

  • Zuerst müssen Sie prüfen, ob sich der Schweller nicht zu nahe am oberen Konvektionsgitter befindet. Wenn der Abstand weniger als 7 cm beträgt, wird der Heizkörper den Raum schlechter heizen;
Die Konvektion wird in der Nähe der Fensterbank unterbrochen

Beachten Sie! Den Herstellern wird empfohlen, ein Gerät mit einer um etwa 10% höheren Leistung zu wählen, wenn die Lücken zum Boden und zur Fensterbank weniger als 10 cm betragen.

  • dann werden Klammern an der Wand angebracht, sie werden komplett mit einem Kühler geliefert;
  • Ferner ist der Kühler auf in der Wand befestigten Halterungen angeordnet. Gleichzeitig wird die Verpackung der Heizung noch nicht vollständig entfernt, sondern nur an den Stellen, an denen die Zu- und Ablaufleitungen angeschlossen werden.
  • Wenn die Verbindung von Hand hergestellt wird, müssen Sie als Nächstes den Mayevsky-Kran oben auf dem Bildschirm und den Thermostat (ebenfalls im Lieferumfang des Kühlers enthalten) installieren.

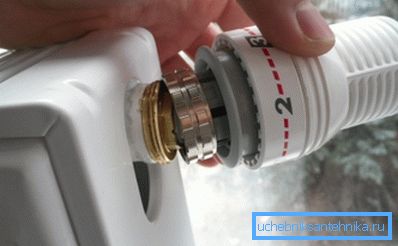

Thermostat installieren
  • Stecker sind installiert.

Schließlich wird die Verpackung von der Heizeinrichtung erst entfernt, wenn die Nacharbeit im Raum abgeschlossen ist. Daher ist es nicht erforderlich, das Gerät von Staub zu reinigen, und die Gefahr eines Kratzens der Oberfläche ist geringer.

Die häufigsten Installationsfehler sind:

  • horizontale Abweichung beim Einbau. Dadurch wird die Heizleistung des Geräts niedriger als vom Hersteller angegeben.
  • Wenn der Abstand zwischen Boden und Boden des Plattenheizkörpers zu groß ist, ist die Luft im unteren Teil des Raums zu kühl. Dies führt zu Unbehagen.
  • Es ist strengstens verboten, das Heizgerät mit Metallfarben zu lackieren (dies verschlechtert die Wärmeübertragung des Geräts), und der Auslass der Abluftvorrichtung wird auch häufig lackiert.

Bei der Auswahl der Wärmeleistung können Sie einfach das Volumen des Raums in Kubikmetern berechnen und mit 41 multiplizieren. Die resultierende Zahl gibt die erforderliche Leistung in Watt zum Heizen des Raums an. Die technischen Eigenschaften der Flächenheizkörper beinhalten notwendigerweise diesen Parameter, so dass er aus der Dokumentation des Heizgerätes entnommen werden kann.

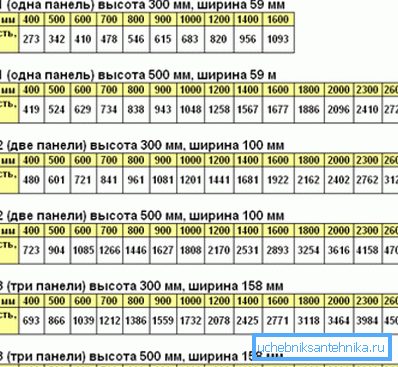

Charakteristik der beliebten Flächenheizkörper

Zusammenfassend

Flächenheizungen unterscheiden sich stark von allen gängigen Sektionsheizkörpern. Solche Heizungen sehen stilvoll aus und sehen in jedem Innenraum gut aus, und die Möglichkeit einer niedrigeren Verbindung ist viel wert.

Welche Plattenheizkörper besser sind, können Sie Modelle mit internen Lamellen auswählen, bei denen die Übertragung der Wärmeenergie auf zwei Arten erfolgt.

Das Video in diesem Artikel zeigt das Gerät des Stahlheizkörpers.
