Plattenheizkörper: gerätedesign, funktionsprinzip,

Eine Alternative zu den üblichen Profil-, Platten- und Rohrmodellen ist der sogenannte Plattenheizkörper. Sein Design bietet eine effiziente Wärmeübertragung mit einer beträchtlichen Länge von Pipelines, was den effektiven Einsatz solcher Produkte nicht nur in Wohngebäuden, sondern auch in öffentlichen Gebäuden und Industrieanlagen ermöglicht.

In unserem Artikel sprechen wir über die Eigenschaften der Lamellenmodelle und beschreiben ihre wichtigsten Vor- und Nachteile.

Die Installation von Wärmetauschern an Rohren kann die Heizleistung erheblich steigern.

Produktbeschreibung

Gerätedesign

Alte Lamellenheizkörper in der UdSSR wurden fast auf eine Stufe mit den üblichen Gussbatterien gebracht. Sie wurden in Schulen, Kliniken, öffentlichen Einrichtungen installiert - d. wo es notwendig war, ein ausreichend großes Luftvolumen zu erwärmen.

Bisher wurden solche Heizkörper überall eingesetzt.

Bislang wurde das Design solcher Geräte geringfügig verbessert (hauptsächlich aufgrund der Verwendung moderner Materialien), das allgemeine Schema blieb jedoch unverändert:

  • Das System basiert auf einem U-förmigen gebogenen Rohr, durch das sich das Kühlmittel bewegt.. Am Einlass und am Auslass sind Wasserhähne installiert, so dass der Kühler vom System getrennt werden kann.

Beachten Sie! Meist werden einfache Kugelhähne verwendet, da keine Einstellung des Kühlmittelstroms erforderlich ist, die Zuverlässigkeit jedoch so hoch wie möglich ist.

  • Wärmetauscherplatten werden auf das Rohr gesetzt.. Sie können aus demselben Material wie das Rohr selbst oder aus einem anderen Metall bestehen.

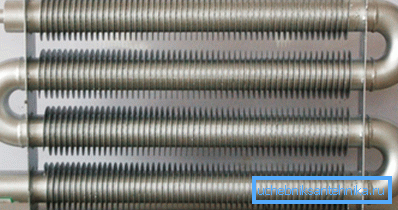

Design mit offenen Wärmetauschern
  • Meistens ist das gesamte System in einem dünnwandigen Metallgehäuse untergebracht, dessen Hauptfunktion darin besteht, die Wärmetauscher vor Staub, Kratzern und Verbrennungen zu schützen, wenn eine Person in Kontakt mit einer Heizung gerettet wird. Um heiße Luft im oberen Teil des Körpers freizulassen, werden Löcher gemacht.

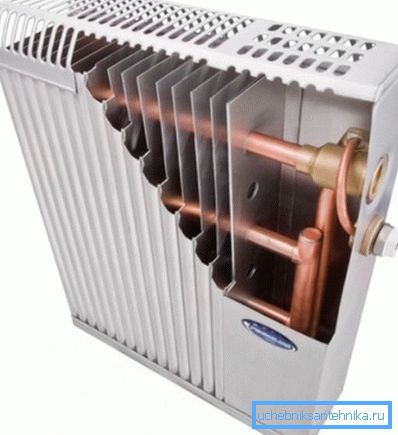

Das Produkt im Stahlgehäuse

Funktionsprinzip

Ein solches System funktioniert ganz einfach:

So funktionieren Wärmeübertragungsplatten.
  • Der Wärmeträger (heißes Wasser oder Dampf mit hoher Temperatur) bewegt sich unter Rohren bis zu 20 Atmosphären. In diesem Fall führt die hohe Bewegungsgeschwindigkeit dazu, dass bei Bewegung entlang der Kontur die Temperatur des Kühlmittels geringfügig abnimmt.
  • Beim Durchlaufen des Bereichs mit Wärmetauschern gibt Wasser einen Teil der Energie an die Platten ab. Diese wiederum erwärmen sich schnell auf eine hohe Temperatur.

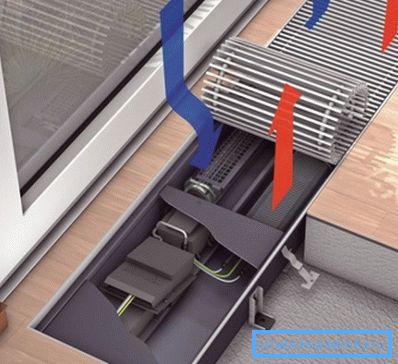

Bewegung des Wärmeflusses im eingebauten Modell
  • Kalte Luft tritt durch die Bohrungen im Boden in das Kühlergehäuse ein.
  • Eine große Fläche der Platten erleichtert die Wärmeübertragung, da sie sich fast auf der gesamten Oberfläche in Kontakt mit Luft befinden.
  • Wenn die Lufttemperatur ansteigt, steigt sie an und tritt durch die Löcher in der Abdeckung aus dem Gehäuse aus.

Beachten Sie! Es gibt auch unverpackte Modelle, deren Wirkungsgrad jedoch aufgrund eines bestimmten prozentualen Wärmeverlusts geringer ist.

Der Prozess der vertikalen Luftbewegung während des Wärmeaustauschs erfolgt kontinuierlich und wird Konvektion genannt. Heizgeräte selbst werden oft als Konvektoren bezeichnet.

Es sei darauf hingewiesen, dass nicht immer der natürliche Luftanstieg ausreichend ist. In diesem Fall ist ein Lüfter im Boden des Gehäuses montiert, der die Bewegung der Luftmassen ermöglicht. Zum einen steigen die Heizkosten durch den Einsatz von zusätzlichem Strom, zum anderen steigt aber auch der Wirkungsgrad erheblich.

Hauptsorten

Bis heute bietet der Markt verschiedene Typen von Lamellenbatterien an.

Sie können in mehrere Zeichen unterteilt werden:

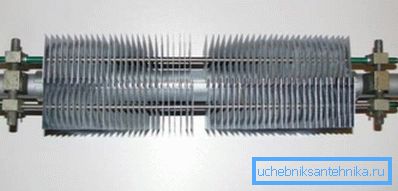

Fotos des Stahlmodells
Merkmal durch Klassifizierung Arten
Material Es ist das Material, das bestimmt, wie effizient das Gerät Wärme überträgt:
  • Stahl - der häufigste und zugleich der günstigste. Unterschied in der Einfachheit des Designs, der Zuverlässigkeit und der Haltbarkeit, aber gleichzeitig nicht die beste Thermolyse besitzen.
  • Kupfer - viel seltener und teurer. Kupfer korrodiert praktisch nicht, toleriert hydraulische Einflüsse und zeichnet sich durch eine hohe Wärmeleitfähigkeit aus. Darüber hinaus sehen Kupferprodukte sehr attraktiv aus, da sie von Experten empfohlen werden, sie in gelochten Gehäusen oder hinter Gitterrosten zu installieren.
  • Bimetall - dazu gehören Stahl- oder Kupferrohre und Aluminiumwärmetauscher. Durch die Verwendung von Aluminium wird eine höhere Wärmeübertragung in Stahlmodellen und eine Senkung der Kosten für Produkte auf der Basis von Kupferschaltkreisen erreicht.
Die Anzahl der Rohre im Gehäuse
  • Einzelrohr - sind ein "Paket" aus einem Rohr und einem Satz Wärmeübertragungsplatten.
  • Multitube - wird mit einem Kollektor vervollständigt, der das Kühlmittel auf mehrere Kreisläufe verteilt.
Verbindungstyp
  • Seitenanschluß - Bei der Montage von Hand müssen spezielle Formstücke verwendet werden, die das Anschließen von Rohren an die seitlich angebrachten Formstücke ermöglichen.
  • Anschlüsse an der Unterseite befinden sich in der unteren Ebene, was das Verbinden mit der Rohrverdrahtung erleichtert.
Montageart
  • Aufgehängt - an der Wand montiert. In der Anleitung wird die Verwendung eines speziellen Befestigungselements empfohlen, mit dem die Wärmetauscher in einem bestimmten Abstand von der Auflagefläche befestigt werden können.
  • Eingebettet - meistens in einer Nische im Boden installiert. Der Koffer befindet sich entweder direkt an der Decke oder auf einem speziellen Isolierständer.
Die Kombination von Kupferrohren und Aluminiumplatten

Vor- und Nachteile

Die Nachfrage nach Plattenheizkörpern auf dem Markt für Heizgeräte für gewerbliche und öffentliche Immobilien beruht auf ihren objektiven Vorteilen:

  • Erstens ermöglicht es die hohe Geschwindigkeit des Kühlmittels, lange Konturen mit minimalem Energieverlust zu legen.
  • Zweitens: Das Fehlen von inneren Verbindungen macht das System außergewöhnlich zuverlässig: Ein korrekt montierter Schaltkreis ohne Leckagen und Lücken muss einem Unterdruck von bis zu 40 Atmosphären standhalten.

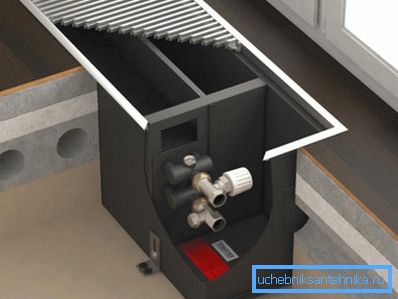

Installieren eines Plattenkonvektors im Boden
  • Drittens ist der unbestrittene Vorteil, dass die Produkte und Komponenten aufgrund der Einfachheit des Designs niedrig sind. Dies betrifft vor allem Thermostate, die nach dem Prinzip der Kühlmitteldosierung arbeiten.

Natürlich gibt es Nachteile:

  • Zum einen lässt das Erscheinungsbild der Heizkörper sehr zu wünschen übrig, da sich der kastenförmige Körper nicht durch das ursprüngliche Design auszeichnet.
  • Wenn Sie jedoch das Gehäuse entfernen, werden die Wärmetauscherlamellen mit Staub verstopft, was die Heizleistung erheblich verringert.

Tipp! Sogar eine geschlossene Batterie sollte regelmäßig mit einem Staubsauger gereinigt werden, um Schmutz aus den Auslassöffnungen im oberen Teil des Gehäuses zu entfernen.

Fazit

Der Lamellenkühler aus Stahl ist eher einfach, aber gleichzeitig effektiv. Es sollte nicht überall verwendet werden, aber wenn es darum geht, große Flächen schnell und effizient zu beheizen, ist es auf jeden Fall angebracht. Sie können mehr über die Funktionen solcher Akkus erfahren, wenn Sie sich die Zeit nehmen, um das Video in diesem Artikel anzusehen.
