Pipe für fußbodenheizung: wie wählt man die optimale sorte

Der Baumarkt bietet verschiedene Rohrtypen an, mit denen Fußbodenheizungssysteme erstellt werden. Bei der Auswahl sind der Preis des Materials, die Schwierigkeit, mit ihm zu arbeiten, und die Dauer der Betriebsdauer von besonderer Bedeutung. Für warme Böden werden am häufigsten Alumoplastikrohre verwendet, ebenso wie Polymergegenstücke aus PEX (vernetztem Polyethylen) oder Polypropylen.

Eine gute Option wäre das Kupfersystem. Dieses Material wird jedoch selten verwendet, da die Kosten für ein Rohr für einen warmen Fußboden aus Kupfer ziemlich hoch sind.

Merkmale der Fußbodenheizung

Das Funktionsprinzip von Wassersystemen ist recht einfach. Unter der Bodenfläche werden spezielle Rohre verlegt. Sie heizen den Boden auf und daraus steigt warme Luft in den Raum (siehe auch Artikel Auswahl und Verlegung von Rohren für einen Fußboden: Installationsmerkmale der Heizungsanlage).

Beachten Sie! Dank der Konzeption des Systems verteilt sich die Wärme gleichmäßig über das gesamte Raumvolumen. Der für die Heizkörperheizung charakteristische Entwurf wird nicht erstellt.

Die Installation von Wassernetzen erfolgt in der Regel in Toiletten, Küchen, Bädern usw. Am häufigsten wird für den Bodenbelag eine Keramikfliese gewählt, die eine gute Wärmeleitfähigkeit aufweist.

Stärken und Schwächen

Bei der Wahl einer Rohrbodenheizung sollten Sie alle Vor- und Nachteile berücksichtigen.

Im Folgenden sind die Hauptvorteile des Designs aufgeführt:

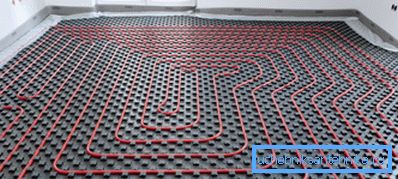

1. Die gesamte Fläche des Raumes wird gleichmäßig beheizt.
2. Metallrohre für Fußbodenheizung und andere Elemente des Systems werden unter der Deckschicht abgedeckt.
3. Bei geringem Stromverbrauch können volumetrische Räume beheizt werden.
4. Umweltfreundlichkeit des Systems - elektromagnetische Emissionen und schädliche Emissionen fehlen.
5. Sie müssen nur einmal Geld ausgeben, um das Netzwerk zu installieren. Die Betriebskosten sind minimal.

Von den Minus kann man folgendes feststellen:

1. Die Notwendigkeit, eine Wasserpumpe zu verwenden.
2. Die Komplexität des Installationssystems.
3. Es ist schwierig, die Heiztemperatur der Räume zu regulieren.
4. Manchmal sinkt der Druck in der Steigleitung und dadurch werden die benachbarten Wohnungen stärker erwärmt.
5. Eine kleine Chance für ein Leck, das schwer zu finden ist.
6. Das System verdickt den "Kuchen" des Bodens um mindestens 8/10 cm.
7. Die Anweisung warnt, dass etwas Zeit zum Testen von Ereignissen und zum Starten des Netzwerks benötigt wird.

Rohrauswahl

1. Fußbodenheizungssysteme verwenden Rohre aus Polybuten, Polyethylen, Aluminiumkunststoff, Kupfer, Stahl und Polypropylen. Die Vorschriften untersagen nur die Verwendung von schwarzen Eisen- und Nahtmaterial.
2. Der optimale Außendurchmesser der Elemente des Systems beträgt 16-18 mm. Die Dicke des Bodens mit einem solchen Parameter nimmt nicht wesentlich zu, und für eine effektive Hydraulik werden keine zusätzlichen Vorrichtungen benötigt.

Beachten Sie! Nach dem Verlegen werden die Rohre mit einer Kupplung gefüllt. Wenn sie beschädigt sind, muss die Abdeckung geöffnet werden. Auf dieser Basis sollten Kunststoffrohre für die Fußbodenheizung äußerst zuverlässig sein.

1. Alle Verbindungen des Systems sollten zu 100% hermetisch gemacht werden und die einzelnen Elemente sollten einen Schutz gegen Sauerstoffdiffusion haben.
2. Der lineare Ausdehnungskoeffizient des Materials sollte unter 0,025 mm / mK liegen, die Wärmeleitfähigkeit - von 0,43 W / mK.
3. In einem Raum sollten Rohrschlangen verlegt werden, die aus einem einzigen Schnitt der Bucht bestehen.
4. Die Lebensdauer des Materials sollte mit der Lebensdauer der Anlage vergleichbar sein.

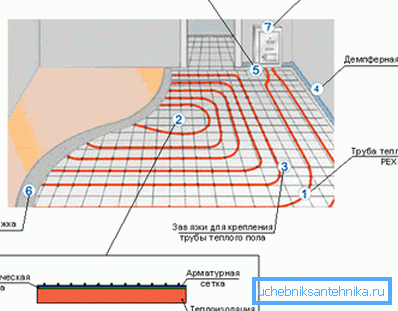

PEX-Rohre

1. Rohre aus vernetztem Polyethylen haben eine erhöhte Beständigkeit gegen thermische Belastung. Dadurch kann die Temperatur des Wärmeträgers erhöht werden.
2. Eine erhöhte Festigkeit des Materials wird durch die Verwendung bei der Herstellung von Hochdruck erreicht.
3. Flexible PEX-Rohre für die Fußbodenheizung haben unterschiedliche Dichten. Die optimale Vernetzungsdichte variiert im Bereich von 65 bis 80%. Dieser Parameter bestimmt den Preis von Produkten.
4. Polyethylen kann auf verschiedene Arten verarbeitet werden. Mit Silangas (Vernetzungsdichte - 65%) Peroxid (75% Indikator), Bestrahlen von PE mit einem Elektronenstrahl in einem Magnetfeld (Dichte 60%).

Crimp-Fittings werden verwendet, um den festen und haltbaren Rohrkameraden mit den Händen zu bekommen. Die Verbindung dauert nur wenige Sekunden.

Es passiert so.

1. Ein Kompressionsring ist an einer Seite des Gelenks angebracht.
2. Eine spezielle Vorrichtung erweitert den Rohrabschnitt.
3. In die vergrößerte Rohrverschraubung wird eingebaut.
4. In der Endphase werden die Rohre mit einem Ring um das Fitting festgequetscht.

PEX-Rohre sind optimal für Fußbodenheizungssysteme. Allerdings wissen viele Eigenheimbesitzer, da sie wissen, wie viel ihr Netzwerk kostet, Metall-Kunststoff-Pendants Sie sind billiger.

Metall-Kunststoff-Analoga

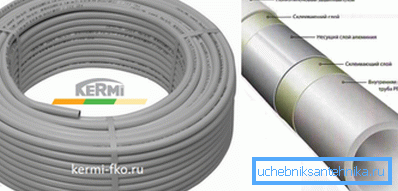

Wenn Aluminium-Kunststoffprodukte erhitzt werden, behalten sie ihre ursprüngliche Struktur bei, sie widerstehen beeindruckenden Belastungen, ihre Lebensdauer ist sehr lang. Produkte bestehen aus fünf Schichten.

Drei Schichten - die beiden verbleibenden Hauptschichten kleben sie zusammen, dh sie sind bindend. Innerhalb und auf der Oberfläche des Rohrs befindet sich vernetztes Polyethylen oder Polypropylen. In der Mitte des Produkts - Aluminiumfolie.

Es verbindet sich auch mit Kunststoff mit Klebstoff.

1. Die Innenschicht ist für die Verarbeitungseigenschaften des Produkts in Bezug auf Temperatur und Druck verantwortlich.
2. Dann gibt es eine Schicht spezieller Kleberkomponente. Es bietet eine zuverlässige Kopplung des Polymers an den zentralen Teil des Metalls.
3. Zur Herstellung dieser Aluminiumschicht wird eine spezielle Folie verwendet. Seine Dicke, basierend auf dem Querschnitt und der Vielfalt der Rohre, reicht von 0,2 bis 2,5 mm.
4. Dieser Teil des Produkts wird entlang seiner gesamten Länge mit zwei Methoden geschweißt - Überlappung oder Ende-zu-Ende.
5. Als nächstes ist die zweite Klebstoffschicht. Es hält das Metall mit der äußeren Schutzfläche des Produkts.
6. Die äußere Schicht des Rohres besteht aus Polyethylen, das eine vernetzte oder gewöhnliche Struktur aufweist, jedoch eine hohe Dichte aufweist. Produziert auch Produkte aus verschiedenen Polypropylenqualitäten.
7. Aufgrund dieser Struktur weisen Aluminium-Kunststoffrohre eine gute Flexibilität, Deformationsbeständigkeit und thermische Plastizität auf. Dies ist besonders wichtig, wenn Sie eine Fußbodenheizung anordnen.

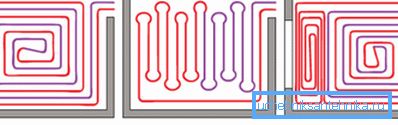

Beachten Sie! Der wärmeisolierte Boden aus Metallplastikrohren muss in Form von Rundungen, Spiralen und Schlangen montiert werden. Diese Struktur des Systems weist eine große Anzahl von Windungen auf. Gleichzeitig erleichtert eine relativ kleine Produktmasse den Arbeitsablauf erheblich.

Wie berechnet man den Rohrfluss?

1. Bei der Planung der Anordnung von mit Wasser beheizten Fußböden in einem bestimmten Raum ist zu beachten, dass die Länge der Wicklungen von Spezialrohren nicht mehr als 100 Meter betragen darf. In diesem Fall muss ein separater Kreislauf (Schleife) des gesamten Produkts angelegt werden.
2. Experten sagen, dass eine Bucht von 100 Metern ausreicht, um einen Raum von 20 Quadratmetern zu wärmen.. Wenn man das Gesamtvolumen des Raums kennt, kann man berechnen, wie viel Rohr pro m2 Fußbodenheizung benötigt wird.

1. Vergessen Sie bei den Berechnungen nicht, von der Menge der benötigten Materialbereiche (unter Möbelstücken, Haushaltsgeräten usw.) abzuziehen, auf denen die Rohre nicht verlegt werden.

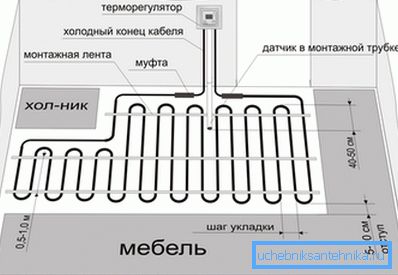

2. Bei der Planung eines Fußbodenheizungssystems sollten Sie den Abstand (Pitch) berücksichtigen, der zwischen benachbarten Scharnieren liegen muss.. Ihr Wert ist abhängig von der Temperatur am Aufstellungsort der Fußbodenheizung. Die maximale Stufe sollte 30-35 cm betragen.
3. Wenn es größer ist, spüren die Benutzer, dass die Temperatur sinkt, da die Oberfläche der Endbeschichtung nicht gleichmäßig erwärmt wird.

Fazit

Die beste Option ist die Verwendung von Polymerprodukten für Fußbodenheizungen aus Rohren. Diese modernen und zuverlässigen Produkte können massiv sein oder eine schützende und verstärkende Aluminiumschicht aufweisen.

Das Video in diesem Artikel hilft Ihnen, die zusätzlichen Informationen zu verstehen.
