Viele Autobesitzer (insbesondere Lastkraftwagen) stehen vor dem Problem des Altölrecyclings. Da die Substanz giftig ist und die Umwelt vergiftet, ist es nicht so leicht, den Bergbau loszuwerden. Darüber hinaus können Sie eine echte Strafe von Umweltschützern erhalten. Solche Abfälle in speziellen Geräten für sich selbst zu verbrennen, ist eine der akzeptablen Leistungen. Die Industrie produziert seit langem Kessel mit Altöl. Sie sind jedoch teuer und deshalb suchen Heimwerker nach Möglichkeiten, einen Wasserkessel auf dem Altöl mit eigenen Händen zu bauen.

Wie funktioniert das?

Wie funktioniert das?

Der Algorithmus des Kessels ist sehr einfach:

  • Vom Spezialtank bis zur Pyrolyseschale klappt es (man kann jedes synthetische oder Mineralöl, eine Mischung davon, im Extremfall Kerosin).
  • In diesem Tank wird der Bergbau zur Verdampfung gebracht (erhitzt durch Abgase und einen Brenner).
  • Öldampf tritt in die Brennkammer ein, wo er mit Luft gemischt und durch einen Brenner gezündet wird. Während der Verbrennung wird eine große Menge Energie freigesetzt, die das Kühlmittel (durch die Wände der Kammer) zum Erwärmen des Raumes erwärmen kann.
  • Verbrennungsabfälle (es gibt nur wenige, aber eine gibt es) werden durch einen Schornstein entfernt, in dem sich Gase befinden. Auf diese Weise dringen die erhitzten Gase in die Pyrolysekammer ein und heizen den Bergbau auf und werden dann draußen entfernt.

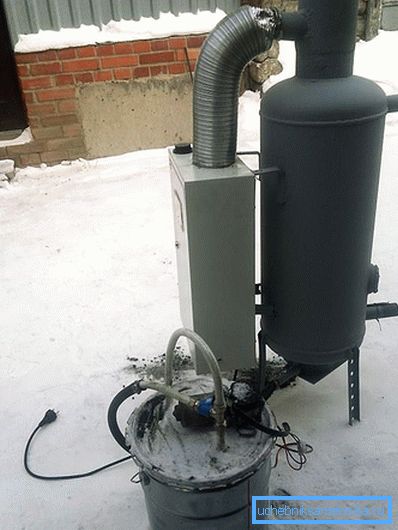

Altölofen

Um die Intensität des brennenden Öls im oberen Teil des Kamins zu regulieren, muss ein Schieber eingebaut werden.

Werkzeuge und Materialien

Werkzeuge und Materialien

Um einen Wasserkocher mit Altöl selbst zusammenzubauen, sollten Sie Montagezeichnungen haben. Diese Dokumentation hilft dabei, Fehler zu vermeiden und ein durchführbares Design zu erstellen. Sie sollten jedoch mit den Werkzeugen beginnen. Für die Arbeit benötigen Sie:

  • Schweißgerät (Inverter);
  • "Bulgarisch" und ein Satz Schneidräder zum Schneiden von Metall;
  • elektrische Bohrmaschine;
  • ein Satz von Tasten (einstellbar, Gas usw.);
  • Hammer und andere Klempnerwerkzeuge.

Altölkessel Detail

Der nächste Schritt ist die Auswahl der Komponenten für die Montage des Kessels. Anhand der Zeichnung besteht der Bau eines hausgemachten Kessels aus folgenden Elementen:

  • Ausdehnungsgefäß mit einer Membran;
  • Gehäuse für den Kessel und die Öldampfbrennkammer;
  • eine Kreiselpumpe, die im Zustand des Eintauchens in Öl arbeiten kann (führt Öl in die Pyrolysekammer ein);
  • einen Kompressor, der unter Druck der sekundären Verbrennungskammer Luft zuführt;
  • Umwälzpumpe für die erzwungene Bewegung des Kühlmittels;
  • Kamin mit Absperrschieber und Gasauslass;
  • Brenner;
  • Armaturen und Rohre zum Anschluss an das Heizungssystem.

Der Brenner kann auch selbst hergestellt werden.

Kesselmontage

Kesselmontage

Die Konstruktion des Kesselkörpers besteht aus zwei Rohren mit unterschiedlichen Durchmessern. Der Abstand zwischen ihnen sollte 3-4 cm betragen (zum Befüllen mit Wasser). Das Außengehäuse hat zwei Ausgänge (Vorlauf / Rücklauf). Im Inneren des zweiten Rohrs montieren Sie die Brennkammer für Öldampf. In keinem Fall sollte Wasser in die Abteilung gelangen, in der das Öl brennt. Der Ölbehälter befindet sich in der Nähe des Kessels. Darin taucht eine Pumpe ein, die der Pyrolysekammer unter Druck Kraftstoff zuführt.

Um den Ölfluss in der Rohrleitung zu stoppen, ist ein Ventil montiert.

Im unteren Teil der Struktur ist ein Öltank montiert. Sein oberer Teil hat Öffnungen zum Ablassen von Gasdämpfen in die Sekundärbrennkammer, und am Boden befindet sich eine Tür zum einfachen Reinigen der Kammer. Durch die Tür können Sie elektrische Kontakte zum Kerzenbrenner führen. Im Tank für flüssiges Öl findet die erste Zündung statt und es funktioniert auch als Zündkerze.

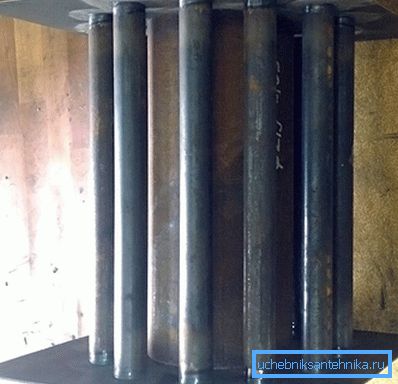

Altölbrenner

Ein Anschlussstück für einen Luftkanal (das ein Luft-Öl-Gemisch erzeugt) wird in die sekundäre Verbrennungskammer geschnitten.

Im oberen Teil der Sekundärbrennkammer ist ein Kamin mit einem Absperrschieber und einem Gasauslassrohr installiert, das mit Öl in die Schüssel gelangt und diese mit Abgasen erhitzt. An der Rücklaufwasserleitung die Umwälzpumpe installieren. Auf dem Platz sind ein Ausdehnungsgefäß und Sicherheitsautomaten montiert.

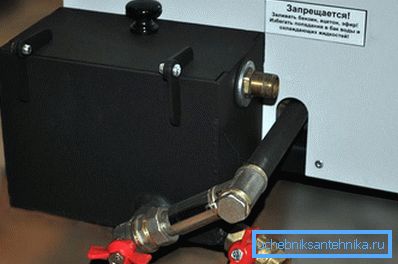

Beginnen Sie mit der Arbeit

Beginnen Sie mit der Arbeit

Vor dem Start alle Schweißnähte auf Dichtheit prüfen, Behälter mit Öl und Wasser füllen. Das Öl sollte zu einer Schicht von 1 cm gegossen werden, es sollte sich nicht um Wasser und Ablagerungen handeln. Das Öl brennt schneller, wenn 100 ml Kerosin hinzugefügt werden. Der Kessel wird in Brand gesetzt, wobei ein Docht in eine brennende Flüssigkeit getaucht wird. Nach dem Zünden des Brennstoffs wird er auf den Boden des Tanks abgesenkt. Dann die Luftzufuhr einschalten. Nach dem Kochen wird das Öl verdampft und beginnt sich zu erwärmen.

Stärken und Schwächen

Stärken und Schwächen

Die positiven Eigenschaften der Ausrüstung sind:

  1. Universalität und Kraftstoffverbrauch (verschiedene Öle eignen sich für die Arbeit).
  2. Umweltfreundlichkeit - ein Paar Öle brennt fast vollständig, Emissionen in die Atmosphäre sind zu vernachlässigen.
  3. Höhere Wärmeableitung Bei der Zwangsbelüftung oder Umwälzung erhöht sich die Heizrate des Raumes um ein Vielfaches.
  4. Die Einfachheit der Konstruktion und kostengünstige Komponenten für die Montage. Die Kosten werden im ersten Betriebsjahr des Heizkessels erstattet.

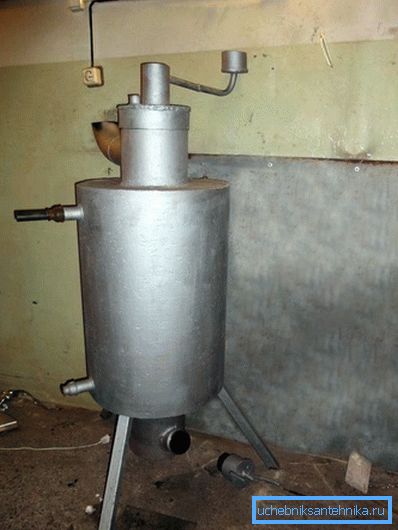

Kessel zum Testen nach der Installation

Nachteile der Ausrüstung:

  1. Da das Öl über einem offenen Feuer erhitzt wird, wird an der Stelle des Kessels eine große Menge Sauerstoff verbrannt. Aus Sicherheitsgründen müssen Sie darauf achten, diesen Raum zu lüften.
  2. Benötigt die Kosten für den Kauf von Filtern, weil Altöl kann Späne und andere feste Partikel enthalten, die den Brenner schnell verunreinigen.
  3. Öl muss sich verteidigen und erst dann die Filter passieren.
  4. Nach dem Stoppen der Ölzufuhr geht der Kessel nach einiger Zeit aus, da der Betrieb des Kraftstoffs in der primären Brennkammer nicht abbrennt.
  5. Altölkessel sollten wegen des unangenehmen Geruchs und der Möglichkeit von Kohlenmonoxid im Raum nicht in Wohnräumen verwendet werden.

Wenn Sie die Beheizung von Wirtschaftsräumen, Garagen, Lagerhäusern usw. organisieren müssen, ist ein Wasserkocher mit Altöl eine kostengünstige und rentable Option. Sie können die Wohnräume auch beheizen, indem Sie den Heizkessel in einem separaten Heizraum installieren.

Video

Das Video zeigt, was der Altölkessel ist:

Zeichnungen

Die Zeichnungen zeigen, wie Kessel und Öfen zum Testen hergestellt werden:

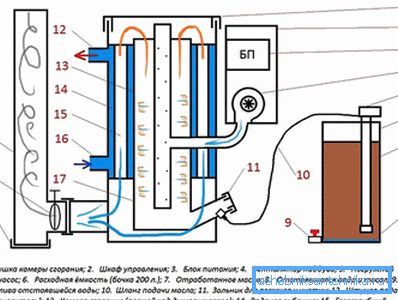

Das Funktionsprinzip des Kessels funktioniert

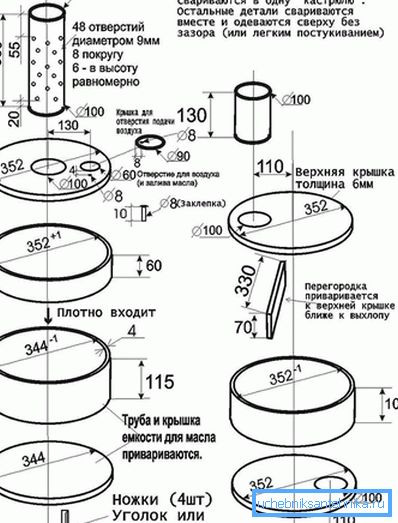

Ofenzeichnung mit Abmessungen

Altölofenzeichnung

Schema des Kessels

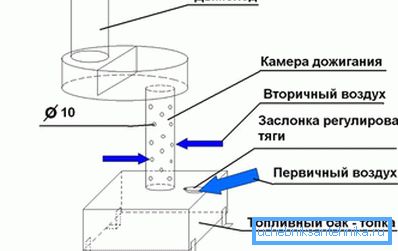

Das Design des Ofens funktioniert
