Ofen mit einem boiler der warmwasserbereitung -

Bisher gibt es viele Möglichkeiten, um Landhäuser zu beheizen, insbesondere die Verwendung eines Ofens mit Boiler ist eine beliebte Option. Dieses Gerät vereint die Vorteile der Heizkessel- und Ofenheizung. Im Folgenden betrachten wir die Vorrichtung des Ofens mit dem Kessel und analysieren die einfachen Schemata dieser Heizung, die unabhängig voneinander implementiert werden können.

Warum einen Herd mit Boiler verwenden?

Die Ofenheizung ist sehr wirtschaftlich und in Siedlungen, in denen kein Gas vorhanden ist, sehr beliebt.

Es hat jedoch einen gravierenden Nachteil: Die Räume werden ungleichmäßig beheizt, was zu folgenden Problemen führt:

• In abgelegenen Räumen kann es kalt bleiben, wenn sie nicht zusätzlich mit elektrischen Heizelementen beheizt werden, was zusätzliche finanzielle Kosten verursacht..
• Da es keinen Wärmevorhang gibt, der durch Heizkörper erzeugt wird, beschlagen die Fenster ständig und werden sogar mit Frost bedeckt..

Um dieses Problem zu lösen, muss kein Heizkessel angeschafft werden. Sie können den vorhandenen Ofen einfach mit einem Wärmetauscher ausstatten, von dem aus Sie die Anordnung zu den Räumen vornehmen können. All dies kann auch mit eigenen Händen ohne die Hilfe von Spezialisten durchgeführt werden.

Installation der Heizungsanlage

Wärmetauscher-Installation

Es ist möglich, einen Wärmetauscher in jedem Ofen zu installieren, z. B. als Heizung - Kochkonzept, nur als Heizung oder sogar als Kamin. Die Hauptsache ist, einen Wärmetauscher mit einer geeigneten Größe herzustellen, so dass er in den Ofen passt oder sich hinter dem Ofen befindet, was mehr bevorzugt wird.

Darüber hinaus muss der Wärmetauscher die folgenden Anforderungen erfüllen:

• Zwischen Eingang und Ausgang sollte die maximale Pegeldifferenz liegen.
• Die Oberfläche der Spule sollte so groß wie möglich sein.
• Die Konstruktion sollte die Beladung mit Kraftstoff nicht beeinträchtigen oder die Verbrennung behindern.

Um die Spule aus hitzebeständigem Edelstahl zu machen. In diesem Fall ist die Lebensdauer des Produkts wesentlich höher. Das beste Material für diese Zwecke ist ein dickwandiges, nahtloses Rohr.

Tipp! Als Wärmetauscher können Sie eine herkömmliche Gusseisenbatterie verwenden. Das einzige, was Sie brauchen, um es vorzuspülen und zu reinigen.

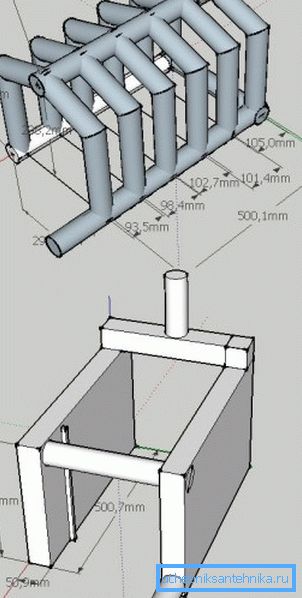

Der Wärmetauscher kann unabhängig hergestellt werden, wenn Sie Erfahrung mit dem Schweißgerät haben, oder Sie können ihn beim Schweißgerät bestellen. Die Hauptsache ist, die Konstruktionszeichnung korrekt zu machen und alle Größen in Millimetern anzugeben.

Es ist zu beachten, dass die Kesselleistung von der Größe der Spule abhängt. Darüber hinaus ist es erforderlich, einen Abstand von mindestens 5-6 mm zwischen den Wänden des Ofens und der Spule vorzusehen, der für die Wärmeausdehnung der Vorrichtung ausgelegt ist.

Tipp! Wenn ein Ziegelofen von Grund auf neu gebaut wird, ist es wünschenswert, ihn so zu gestalten, dass die Verbrennungsprodukte mit der niedrigst möglichen Temperatur in den Kamin fallen. Je mehr Wärme sie im Ofen abgeben, desto höher ist ihre Effizienz. Die Ausarbeitung eines Projekts ist am besten Fachleuten überlassen.

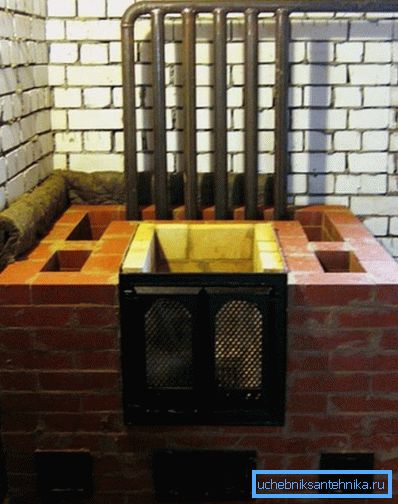

Wenn Sie die Spule in den fertigen Ofen einbauen, muss sie teilweise demontiert werden. Dies sollte sorgfältig erfolgen, damit später keine Probleme bei der Montage auftreten.

Layout

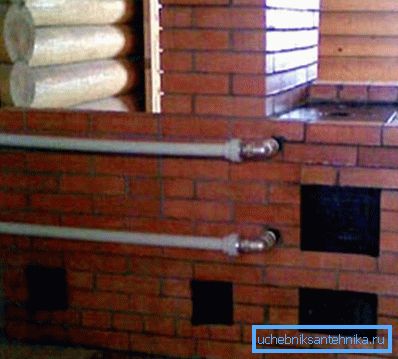

Nachdem der Festbrennstoffofen mit einer Serpentine ausgestattet ist, wird er zu einem gewöhnlichen Kessel. Daher haben alle weiteren Maßnahmen zur Anordnung der Heizung keine Merkmale. Dies beinhaltet die gebräuchlichste Rohrführung, die je nach den Eigenschaften des Raums zwei Arten haben kann:

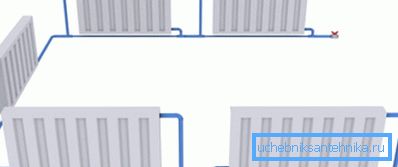

Das Ein-Rohr-Schema des Heizungssystems sieht wie folgt aus:

• Der mit einem Warmwasserkessel an den Ofen angeschlossene Kreislauf steigt senkrecht nach oben. Gleichzeitig wird am oberen Punkt ein Ausgleichsbehälter installiert. Auf diese Weise wird der obere Sammler gebildet. Bei erzwungener Umwälzung des Kühlmittels ist der obere Sammler nicht eingebaut.
• Vom Ausdehnungsgefäß geht der Kreislauf nach unten und um den Umkreis herum um den Raum herum. Gleichzeitig sind ständig Heizkörper angeschlossen. Darüber hinaus muss jeder Kühler einen Bypass haben, mit dem die Erwärmung der Batterien geregelt werden kann.

Beachten Sie! Um die natürliche Bewegung des Wassers zu gewährleisten, ist es erforderlich, eine konstante Vorspannung im System vorzusehen.

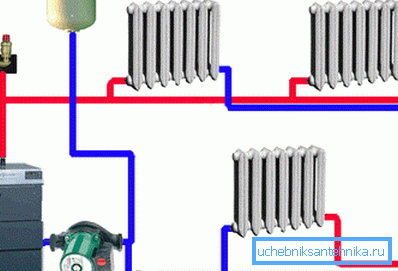

Doppelrohr-Layouts sind etwas komplizierter.

In der Regel sieht das Schema folgendermaßen aus:

• Eine Umwälzpumpe ist an den Kessel angeschlossen.
• Als nächstes wird das T-Stück an die Pumpe angeschlossen, mit der die Verkabelung zum Ausgleichsbehälter und zum Rest des Systems durchgeführt wird.
• Die Versorgungsleitung geht um das ganze Haus herum und endet am letzten Kühler. In diesem Fall werden nur die Einlässe aller Heizkörper angeschlossen.
• Ein Umleitungsrohr entsteht vom ersten im Kühlerkreislauf, an den die Ausgangsanschlüsse aller Batterien angeschlossen sind.
• Der Endpunkt des Auslassrohrs ist der Spuleneinlass.

Bei einem solchen Schema kann ein Kollektor beteiligt sein, der die Durchführung mehrerer paralleler Verdrahtungen ermöglicht, die in einem großen Haus erforderlich sein können. Es sollte beachtet werden, dass der Preis für ein solches System am höchsten ist, so dass es nicht sinnvoll ist, es für kleine Räume zu montieren.

Tatsächlich die gesamte Montageanleitung für die Warmwasserbereitung bei Vorhandensein eines herkömmlichen Festbrennstoffofens im Haus.

Fazit

Ein Herd mit Wasserkocher kann die Anordnung der Warmwasserbereitung im Haushalt erheblich einsparen und vereinfachen. Das Wichtigste ist, eine Spule im Ofen herzustellen und zu installieren. Der Rest der Arbeit unterscheidet sich, wie oben bereits erwähnt, kaum vom Einbau einer Heizungsanlage mit einem konventionellen Kessel.

In dem Video in diesem Artikel erhalten Sie weitere Informationen zu diesem Thema.
