Montage für heizkörper: auswahl, montage und halterungsarten

Heizkörperheizungen befinden sich normalerweise unter den Fenstern. Nur manchmal sieht das Projekt einen anderen Standort vor. Zur Befestigung der Heizungen werden Wand- oder Bodenhalterungen für Heizkörper verwendet. Im Moment gibt es viele Arten von ihnen.

Die Befestigung für Heizkörper ist sehr unterschiedlich.

Auswahl und Montage von Befestigungselementen

Bei der Auswahl der Befestigungselemente sollten Sie sich von solchen Momenten leiten lassen:

  • Material, aus dem Heizkörper bestehen;
  • Batteriegrößen;
  • Wandmaterial;
  • Fensterabmessungen, ihre Anzahl und Standortmerkmale;
  • Raumgestaltungsprojekt.

Beachten Sie! Die Anweisung stellt fest, dass der Halter umso dicker sein sollte, je schwerer der Ofen ist. Materialheizkörper und Befestigungselemente müssen aufeinander abgestimmt sein.

Nachdem Sie die oben genannten Aspekte bewertet haben, können Sie die Art der Inhaber richtig auswählen und die gewünschte Anzahl der Inhaber bestimmen.

Berechnungsbefestigungen

Entfernungen, die beim Einsetzen der Batterien eingehalten werden müssen.

Bei der Installation unter Fenstern werden die folgenden Abstände eingehalten:

  • von Fußböden sollte mindestens 8-12 cm betragen;
  • an den Wänden etwa 3-5 cm;
  • zu Fensterbänken nicht weniger als 6-10 cm.

Über wie viele Halterungen ein Kühler benötigt wird.

Ihre Anzahl hängt von der Länge der Heizung ab.

  1. Wenn die Sektionen klein sind - bis zu 10 Teile, werden oben zwei Halter platziert, darunter ein weiterer.
  2. Wenn der Akku aus 10-14 Zellen besteht, sind oben 3 Halterungen installiert, 2 darunter.
  3. Unter den jeweils folgenden 4-7 Abschnitten einer Gussbatterie und 10 Analogen aus Aluminium und Rohr mit eigenen Händen wird oben und unten je eine Stütze hinzugefügt.

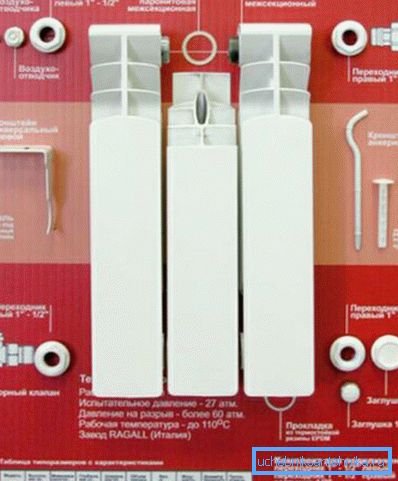

Jedes Detail hat seinen Platz

Kennzeichnung für Montagehalter

Eine sehr wichtige Frage ist, wie der Aufsatz für Heizkörper markiert werden soll.

  1. Die beste Option ist, wenn sich die Heizung genau in der Mitte des Fensters befindet. Suchen Sie danach die Mitte der Öffnung an der Wand und zeichnen Sie eine vertikale Linie.
  2. Weiterhin gibt es 2 Möglichkeiten. Wenn die Verdrahtung niedriger ist, zeichnen Sie eine horizontale Linie, die die obere Kante der Batterie markiert. Bei der Installation von Heizkörpern mit seitlichem Anschluss müssen die Heizungsrohre angebracht werden. In diesem Fall legen Sie die horizontale Linie aus dem Versorgungsrohr (oben) beiseite.
  3. Messen Sie die Lücken zwischen den Halterungen der Batterie. Verschiebe sie relativ zu den gezeichneten Linien.

Arten von Inhabern

Haken auf Stahlplanke.

Die Reihenfolge und Regeln für die Installation von Batterien sind nicht von ihrem Typ abhängig, nur der Typ der Halter ändert sich.

Kühlerhalter aus Gusseisen

Halterungen für Gussradiatoren sind die dicksten und schwersten, weil Im Laufe der Jahre sollte eine Menge Gewicht bleiben. Diese gekrümmten Stifte oder flachen Haken werden separat hergestellt oder an einem Stahlstreifen von 2-3 Stück befestigt.

Die Produkte sind nicht lackiert oder es wird eine weiße (Standard-) Beschichtung aufgebracht. Um zu bestellen, können Sie eine andere Farbe wählen.

Die häufigste derartige Halterung für Gussradiatoren.

Im Foto - Stahlstifthalter.
  1. Gusseiserne Stifthalter.
  2. Einstellbare Stahlstützen. Sie ermöglichen es, den Abstand zwischen der Wand und dem Heizkörper zu ändern, und gleichzeitig den Akku horizontal und in der Höhe zu trimmen.
  3. Stahlhalterungen.
  4. Halter gruppiert auf einem Metallstreifen.

Beachten Sie! Berücksichtigen Sie vor dem Kauf die Größe der Stützen. Sie werden unter den Befestigungsabschnitten mit unterschiedlichen Tiefen hergestellt. In jedem Fall muss der Halter sicherstellen, dass der Abstand zu den Wänden mindestens 30-50 mm beträgt.

Zusätzlich zu den Stifthalterungen für Batterien werden Gusseisenhaken hergestellt. Sie sind mit Dübel abgeschlossen. Das Produkt wird wie folgt montiert: Ein Loch wird gebohrt, in das ein Kunststoffdübel eingetrieben wird. Der Halter ist mit einem Gewinde an einer Seite eingeschraubt.

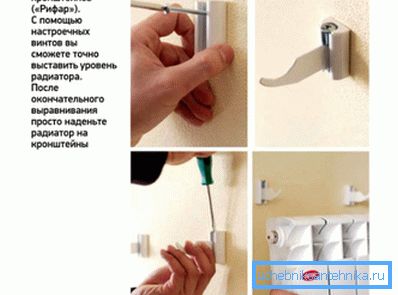

Kurze Montageanleitung Halterungen.

Neben der Wandbefestigung gibt es auch eine Außenmontage aus Gusseisen mit Hilfe von Beinen. Ihr Preis hängt davon ab, ob ihre Höhe eingestellt werden kann oder nicht.

Die oberen Bögen, die die Abschnitte auf dem Träger befestigen, unterscheiden sich ebenfalls. Sie bestehen aus Stahldraht oder haben die Form einer Kette beweglicher konjugierter Glieder. In jedem Fall werden die Kühler mit Bolzen und Bögen am Anschlag befestigt.

Befestigungselemente für Bimetall- und Aluminiumbatterien

Universalhalter für Bimetall und Aluminium.

Befestigung für Aluminiumheizkörper und Bimetall ähnlich wie für Gusseisen, jedoch aus dünnem Metall.

  1. Die am meisten nachgefragten winkelförmigen Universalhalter für beide Gerätetypen. Sie sind oben und unten mit Aussparungen für den Kollektor ausgestattet. Aus diesem Grund können sie links und rechts montiert werden.

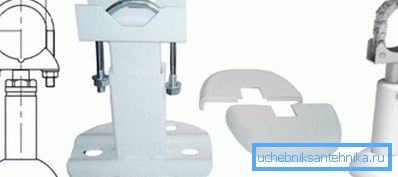

Bodengestelle.
  1. Beine für Bimetall und Aluminium produzieren nicht. Sie produzieren jedoch Racks, die den Einbau von Batterien am Boden ermöglichen. Zuerst wird eine solche Stütze am Boden befestigt, dann wird ein Heizkörper platziert und befestigt.

Die Verwendung von Bodengestellen ist optimal, wenn die Wände kein zusätzliches Gewicht aufnehmen können. Zum Beispiel ist es schwierig, Heizkörper an Sandwichplatten, Glas, Gipskartonplatten anzubringen.

Unterstützung für Stahlgeräte

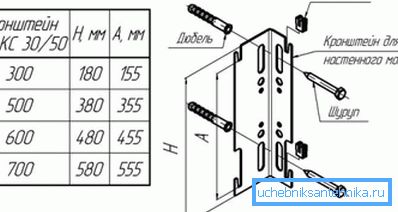

Standardhardware für Flächenheizkörper.

Es gibt zwei Arten solcher Geräte: Paneele und rohrförmige Gegenstücke.

Sie brauchen verschiedene Arten von Befestigungselementen.

  1. An den Rückwänden der Panel-Batterien sind spezielle Halterungen angeschweißt. Mit ihrer Hilfe werden Geräte an die Klammern gehängt. Diese Halterung für Stahlheizkörper hat eine spezielle Form, die für Halterungen ausgelegt ist.

Beachten Sie! Bei der Installation von Schalttafelgeräten sollten Sie die vertikale Anordnung der Halterungen sorgfältig überwachen, da 4-6 Heftklammern sollten genau auf die Haken treffen. Es ist notwendig, dass die Wand absolut glatt und eben ist.

  1. Da das Gewicht des Kühlers gering ist, reicht es aus, ihn oben auf den Halterungen zu befestigen. Von unten kann man Stützen setzen, die ihm eine horizontale Richtung geben. Sie klammern sich mit Haken an den Bügeln und stoßen nur an der Wand an.
  2. Zur Erhöhung der Zuverlässigkeit erweitert sich das Befestigungsteil für Stahlkühler an der Wand.

Die untere Tabelle zeigt die Abmessungen der beschriebenen Halterungen.

Klammermodell Länge in Zentimetern Gesamthöhe in Zentimeter (N) Abstand zwischen oberem und unterem Haken in Zentimetern (A)
LK-KS / 30 30 18 15.5
LK-KS / 50 50 38 35,5
LK-KS / 60 60 48 45,5
LK-KS / 70 70 58 55,5

Es gibt spezielle Streifen für die einfache Installation. Dies sind die Metallstreifen mit Kunststoffklemmen von unten und von oben. Bei dieser Befestigungsmethode ist die Halterung am Kühler nicht erforderlich. Die Streifen werden an die Wand geschraubt, die Batterie wird in sie eingeführt und von Kunststoffhaken gehalten.

Die Halterung der Befestigung eines Heizkörpers aus Heizrohr ähnelt einem Produkt für ein Schnittanalog.

Es besteht auch aus Haken, nur mit einer anderen Größe, die mit Kunststoffauskleidungen ausgestattet sind.

SMB-Halterung
  1. Hersteller produzieren auch eine spezielle SMB-Halterung mit Haken für Rohre.
  2. Dies ist eine Stahlplatte mit Kunststoffclips und einer Halterung für das Batteriefach darunter.
  3. Solche Befestigungselemente können verwendet werden, wenn das Gewicht eines mit Kühlmittel gefüllten Kühlers nicht mehr als 100 kg beträgt.
  4. Die Installation der Batterie ist hier extrem einfach. Installieren Sie das Gerät auf einer Halterung und bringen Sie es an die Klemmen. Die, die die nahe Röhre greifen, schnappen.

Es gibt auch ein zweites Modell für die vereinfachte Installation - den SVD-Halter. Es besteht aus zwei Knoten. Der erste ist an der Wand befestigt, der zweite an der Batterie. Bei der Installation des Geräts passen sie zusammen und werden durch eine Stahlschlaufe verbunden.

Die Bodenbefestigung solcher Batterien kann mit Hilfe von werksseitig geschweißten Rohranschlägen oder mit Haken mit Haken erfolgen. An ihnen ist das Gerät aufgehängt, das Gestell selbst zur Befestigung des Heizkörpers ist am Boden befestigt.

Fazit

Es gibt einige Arten von Halterungen für Heizkörper. Sie können sowohl Wand als auch Boden sein. Standardmodelle sind zuverlässig, es ist jedoch schwieriger, sie zu montieren. Werkzeuge und Riemen für eine vereinfachte Installation sparen Arbeits- und Zeitkosten, aber ihre Kosten sind höher.

Das Video in diesem Artikel enthält visuelle Informationen.
