Mischknoten für einen wärmeisolierten boden: termin,

Das Pumpen-Mischaggregat für die Fußbodenheizung ist ein notwendiger und sehr wichtiger Teil der Fußbodenheizung, ohne den ein normaler Betrieb unmöglich ist. Wir werden den Zweck und das Funktionsprinzip dieser Site prüfen und lernen, den Mischer selbstständig zusammenzubauen.

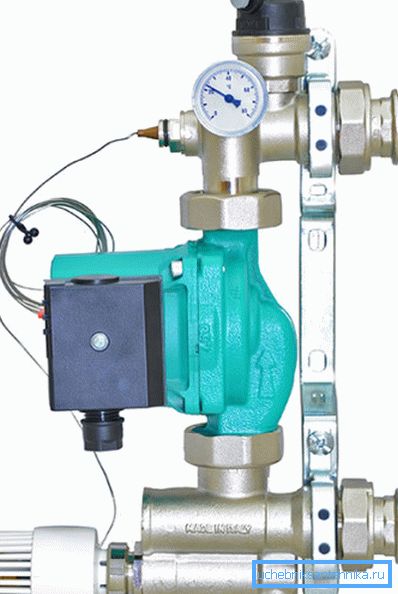

Mischmodul für Fußbodenheizung

Zweck

Um den Zweck der Mischeinheit besser zu verstehen, betrachten Sie die Vorrichtung der Fußbodenheizung. Im Estrich liegen Metall-Kunststoffrohre, die das Kühlmittel umwälzen.

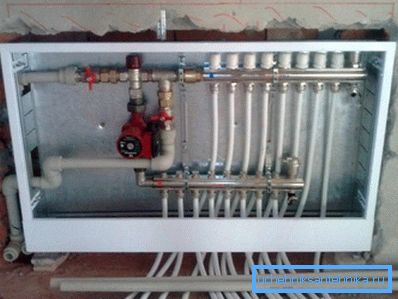

Ein Ende jedes dieser Rohre ist mit dem Versorgungsverteiler verbunden, das andere mit dem Auffangbehälter. Die Rohre selbst sind in Form von Konturen der einen oder anderen Form verlegt.

Warmes Wasser kommt vom Heizkessel zum Versorgungsverteiler, dann durchläuft es die Konturen des beheizten Bodens und gelangt in den Sammelverteiler, von wo es zum bereits abgekühlten Kessel zurückkehrt. Im Kessel wird es wieder aufgeheizt und gelangt in den Versorgungsverteiler.

In der Regel sind die Häuser mit kombinierten Heizsystemen ausgestattet, darunter Heizkörper und Fußbodenheizung. Das Heizmedium wird vom Kessel erhitzt.

Die Temperatur des Wassers, das den Wärmetauscher des Kessels durchlaufen hat, beträgt etwa 75 - 95 ° C, was für Heizkörper durchaus akzeptabel ist, jedoch nicht in die Konturen des Bodens eingespeist werden kann.

Die Fußbodenheizung ist ein Niedertemperatursystem, das einen Wärmeträger nicht heißer als 35 - 50 ° C benötigt. Die Betriebsweise des Heizkessels impliziert jedoch keine derartigen Werte, zumal diese Temperatur offensichtlich für Heizkörper nicht ausreicht.

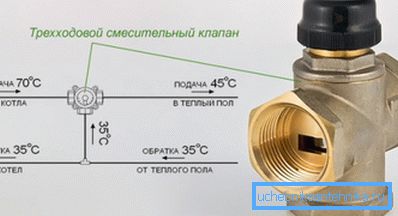

Beachten Sie! Um den bestehenden Widerspruch zu lösen, wird eine Mischeinheit aus einem wasserbeheizten Boden verwendet, die die Flüssigkeit vom Rücklaufheizkollektor in die Warmwasserversorgung mischt und dadurch die Vorlauftemperatur auf das erforderliche Niveau absenkt.

Funktionsprinzip

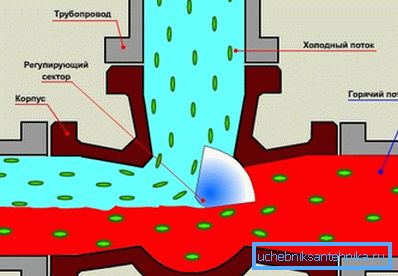

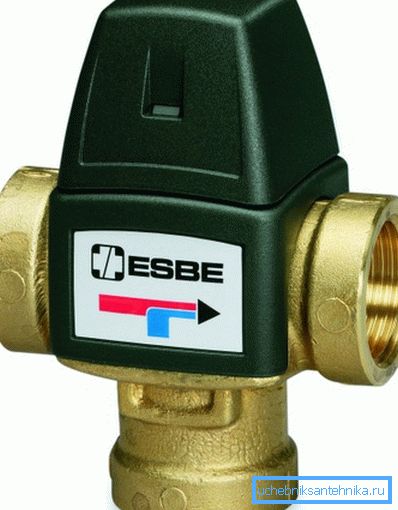

Das Funktionsprinzip der Mischeinheit basiert auf der Verwendung eines Dreiwege- oder Zweiwegeventils. Dies ist ein Sanitärgerät mit zwei Einlässen und einem Auslass (zwei Auslässe und ein Einlass - je nach Installation und Aufgabenstellung).

Das Ventil hat drei Stellungen:

1. Eingang 1 ist offen, Eingang 2 ist geschlossen, Ausgang ist offen;
2. Eingang 1 ist geschlossen, Eingang 2 ist offen, Ausgang ist offen;
3. Beide Ein- und Ausgänge sind offen.

Die Verwaltung (Umschaltung) erfolgt manuell oder über einen Thermostatkopf. Sie können auch ein Servo anschließen. Wir sind an der Option mit einem Thermostatkopf interessiert.

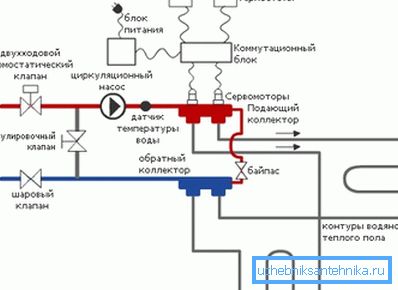

Betrachten Sie nun die Arbeit der gesamten Site:

• Heißwasser mit einer Temperatur von 70 - 95 ° C wird einem der Ventileinlässe zugeführt;
• Eine Umwälzpumpe und ein Kühlmittelzufuhrkollektor für die Bodenkonturen sind mit dem Ausgang des Geräts verbunden.
• Der Rücklaufverteiler des Systems ist mit der Rücklaufleitung verbunden, die zum Kessel führt, jedoch hat er einen Zweig, der mit dem zweiten Einlass des Dreiwegeventils verbunden ist, durch den kaltes Wasser in das heiße Wasser fließt.
• Der Thermostatventilkopf verfügt über einen Fernsensor, der die Wassertemperatur im Versorgungsverteiler misst.
• Der Thermostat ist so eingestellt, dass, wenn die Temperatur am Einlasskrümmer über einen vorbestimmten Wert ansteigt, das Ventil den Einlass schließt, der mit der Kühlmittelzufuhr vom Boiler verbunden ist, und das Wasser in den Bodenkreisläufen ohne Beteiligung des Boilers in einem kurzen Kreislauf zirkuliert;
• Sobald die Temperatur im Versorgungsverteiler einen vorgegebenen Wert unterschreitet, öffnet das Ventil den Einlass wieder mit heißem Wasser und der Boden beginnt sich aufzuwärmen.

Beachten Sie! In kleinen Anlagen wird in der Regel ein Zweiwegeventil verwendet, bei dem es keine Position gibt, bei der die Warmwasserversorgung offen ist und der mit dem Rücklauf verbundene Einlass geschlossen ist. Dadurch wird das Eindringen von überhitztem Kühlmittel in das System vermieden, da dies zu Unfällen führen kann.

Sorten und Zusammensetzung

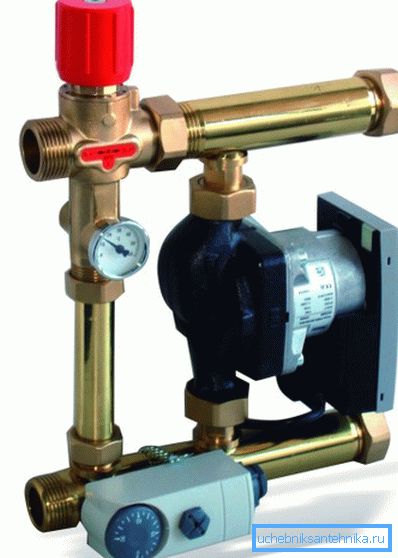

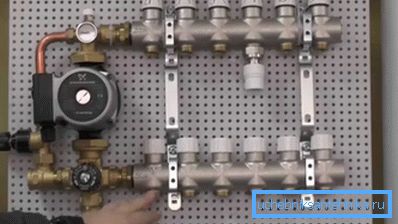

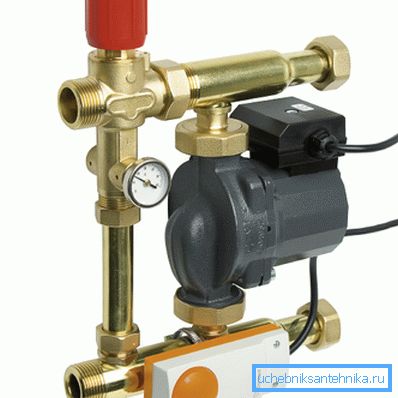

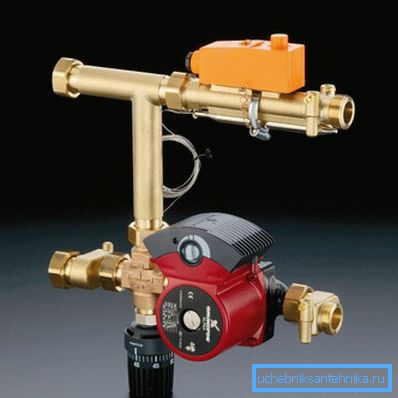

Der Markt für moderne Sanitärinstallationen bietet vorgefertigte Sammlerknoten mit Rücklaufwassersystem und separate Mischmodule mit Pumpe sowie alle erforderlichen Details im Bausatz. Die meisten Hersteller von Fußbodenheizungssystemen haben beide Optionen auf Lager.

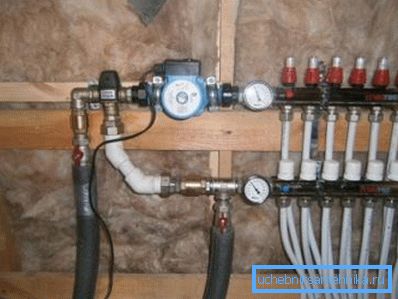

Gleichzeitig bietet fast jeder Sanitäranbieter immer alle Teile an, die für die Selbstmontage ähnlicher Komponenten erforderlich sind, einschließlich Pumpen, Ventile, Messgeräte, Thermostate mit Sensoren, Wasserhähnen und allen erforderlichen Zubehörteilen, um sie zu einem einzigen System zu verbinden. Aus diesem Grund ist es heutzutage kein Problem, ein funktionierendes Mischsystem mit eigenen Händen zusammenzubauen, während die Qualität nicht schlechter ist als die werkseitige Montage.

Beachten Sie! Der Preis für ein Werksmodul wird deutlich höher sein als für ein selbst zusammengebautes Modul. Die Verfügbarkeit hochwertiger Komponenten macht eine solche Montage auch für Amateure möglich.

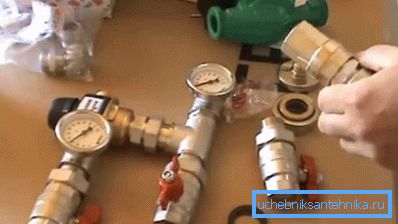

Für die Selbstmontage benötigen Sie folgende Teile:

• Dreiwegeventil mit Thermostatkopf und Fernfühler;
• Mehrere Kugelhähne (2 - 5);
• Umwälzpumpe;
• Zwei Thermometer und ein Manometer;
• T-Stück-Splitter;
• Adapter und Nippel zum Schalten von Teilen.

Beachten Sie! Bei der minimalen Montage können Sie auf Thermometer und Manometer verzichten, Sie können auch Kugelhähne ausschließen, was jedoch sehr unerwünscht ist.

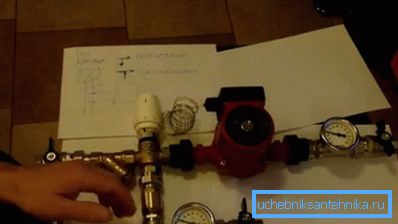

Montage

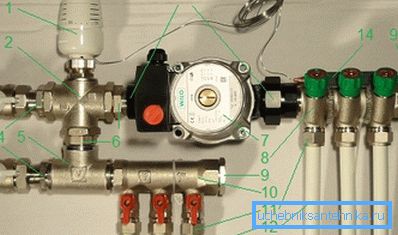

Wenn Sie nicht mit einer Überzahlung für die Werksmontage einverstanden sind, sollten Sie sich unserer Aufmerksamkeit widmen. Um es klarer zu machen, nehmen Sie zum Beispiel den fertigen Knoten und wir werden darauf aufbauen.

1. Beginnen wir mit dem Dreiwegeventil 1? (2). Wir winden den Thermokopf (1) mit einem Fernbedienungssensor auf den Kopf, den wir noch nicht berühren.
2. An einem Ventileinlass Kugelhahn American ?? (3) unter Verwendung einer Verbindungsplatte 1? - ?? (4). Zum zweiten Eingang befestigen wir einen Abschlag 1? (5) mit Nippel 1? (6). Mit dem T-Stück den gleichen Kugelhahn wie den Eingang des Mischers anbringen.
3. An den Ventilausgang (mit „AB“ gekennzeichnet) verbinden wir die Umwälzpumpe (7) mit einer Überwurfmutter mit Innengewinde 1? (13). An den Ausgang der Pumpe den Versorgungsverteiler 1 anschließen? - ?? (8).
4. Schließen Sie den Rücklaufverteiler (10) an den freien Ausgang des an Ventil und Kugelhahn angeschlossenen T-Stücks an. Zwischen dem T-Stück und dem Kollektor ist es wünschenswert, ein Thermometer zur Überwachung der Rücklauftemperatur zu installieren. Aus Gründen der Zuverlässigkeit kann das Rücklaufventil mit einem Rückschlagventil ausgestattet sein, um einen Rückfluss zu verhindern.
5. Nun nehmen wir den Ferntemperatursensor (14) und montieren ihn mit Hilfe von Klemmen am Versorgungsverteiler. Für eine genauere Bedienung des Geräts kann diese Stelle erwärmt werden.
6. Die Kollektoren werden mit Stopfen (9) verschlossen, wir verbinden die Konturrohre eines warmen Bodens (12) mit Hilfe von Verschraubungen (11) und verbinden die vom Kessel kommenden Rohrleitungen für die Zu- und Rückleitungen mit den Kugelhähnen.

Beachten Sie! Es ist ratsam, das System mit zwei Thermometern zur Überwachung der Temperatur der Vor- und Rücklaufköpfe auszustatten. Dies hilft bei der richtigen Konfiguration der Pumpe.

Fazit

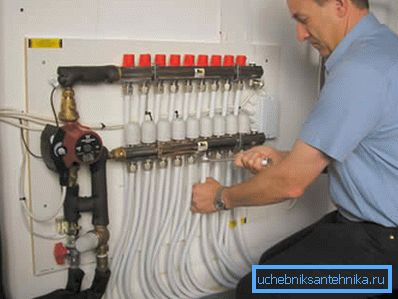

Jeder Mann, der mindestens einmal einen Schraubenschlüssel in der Hand hielt, kann einen Mischknoten für einen warmen Boden mit seinen eigenen Händen zusammenstellen. Sie müssen lediglich den Anweisungen folgen und das Video in diesem Artikel ansehen.
