Mischknoten für einen wärmeisolierten boden: gerät und

Die Fußbodenheizung ist eine hervorragende Ergänzung zur Heizkörperheizung. Im Gegensatz zu herkömmlichen Batterien gehören sie jedoch zu Niedertemperaturheizgeräten. Wenn Sie diese Systeme zusammen verwenden, müssen die Mischknoten des Fußbodens unbedingt installiert werden. Im Folgenden betrachten wir genauer, was diese Geräte sind, aus welchen Elementen sie bestehen und welche Funktionen sie ausführen.

Warum ein Mischaggregat verwenden?

Um zu verstehen, warum Sie einen Mixer für einen mit Wasser beheizten Boden benötigen, müssen Sie zunächst herausfinden, wie das System funktioniert. Dies werden wir im Folgenden tun. Für Heizkörper und Fußbodenheizung wird also derselbe Wärmeträger geliefert. Darüber hinaus wurde es auf das Maximum erwärmt, d.h. auf eine Temperatur, die für Heizkörper erforderlich ist (bis zu 95 Grad).

Gleichzeitig sollte die Temperatur der Fußbodenoberfläche gemäß den Hygienestandards 30 bis 31 Grad nicht überschreiten, da es sonst unbequem ist, auf diesem Fußboden zu gehen. Aus diesem Grund beträgt die Temperatur des Kühlmittels, das in den Kreislauf eingespeist wird, je nach Dicke des Estrichs und der Art des Bodenbelags 35-55 Grad.

Daraus folgt, dass Wasser nicht direkt aus dem Kessel dem Kreislauf zugeführt werden kann, da seine Temperatur die zulässige Grenze überschreiten kann. Zum Absenken wird ein Thermomixer für einen warmen Boden verwendet. Es mischt das heiße Kühlmittel mit dem kälteren, d.h. Rückleitung

Beachten Sie! Wenn die Beheizung eines Hauses oder einer Wohnung mit Niedertemperaturkreisläufen erfolgt, werden die Mischaggregate nicht installiert, da in diesem Fall die Verwendung dieser Geräte keinen Sinn macht.

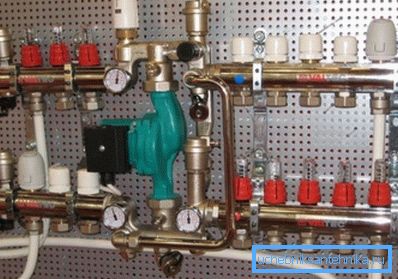

Gerät Mischknoten

Üblicherweise kann die Arbeit des betrachteten Mischers wie folgt beschrieben werden:

• Das heiße Kühlmittel wird dem Heizkollektor zugeführt und ruht bei einem Fußboden mit Thermostat am Mischventil.
• Wenn die Temperatur des Kühlmittels niedriger ist als die erforderliche, wird das Ventil aktiviert, wodurch die Zufuhr des heißen Kühlmittels geöffnet wird.
• Sobald die Temperatur durch Mischen heißer und kalter Flüssigkeiten den gewünschten Wert erreicht, unterbricht das Ventil den Fluss heißer Flüssigkeit.

Ich muss sagen, dass die Mischgruppe für einen beheizten Boden nicht nur zum Einstellen der Temperatur benötigt wird, sondern auch, um das Kühlmittel im Heizungssystemkreislauf zu zirkulieren. Das System besteht daher aus folgenden Grundelementen:

Neben diesen beiden Hauptelementen kann das System auch Folgendes sein:

• Bypass - schützt die Mischeinheit vor Überlastungen.
• Absperr- und Ablassventile.
• Belüftung

Es ist zu beachten, dass der Mischwärmetauscher vor dem Kreislauf installiert werden muss. Der Installationsort kann jedoch anders sein:

• In dem Raum, in dem das System eingerichtet ist, ist der Fußboden warm.
• Im Heizungsraum.
• In der Nähe der Sammelbox.

Arten von Mischeinheiten

Der Hauptunterschied beim Betrieb von Thermomischern liegt in der Auslegung von Verteilerventilen. Am häufigsten sind Zwei- und Dreiwege-Geräte. Nachfolgend finden Sie eine detaillierte Beschreibung ihrer Funktionen.

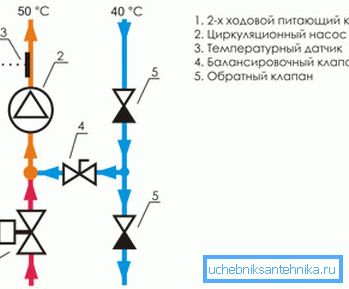

Zweiwegeventil

Zweiwegeventile werden auch als Fütterung bezeichnet. Bei diesem Gerät ist ein Thermostatkopf installiert, der einen Flüssigkeitssensor enthält, der für die Überwachung der Temperatur im Kühlmittel zuständig ist, die in den Kreislauf des Heizsystems eintritt.

Das Mischen des Kühlmittels wird nach dem oben beschriebenen Prinzip durchgeführt, d.h. der rücklauf wird kontinuierlich zugeführt und die heiße flüssigkeit nur bei bedarf.

Zu den Vorteilen dieser Konstruktion gehören:

• Das System wird niemals überhitzt, was seine Lebensdauer erhöht.
• Das Ventil hat eine unbedeutende Durchflusskapazität, die eine gleichmäßige Temperaturregulierung gewährleistet, d. H. Ohne plötzliche Änderungen.

Aus diesen Gründen verwenden die meisten Spezialisten Zweiwegeventile, wenn Sie den Mixer für einen warmen Boden mit eigenen Händen montieren.

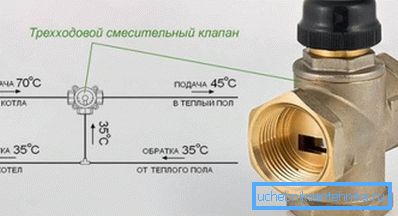

Dreiwegemischer

Dieses Gerät kombiniert zwei Funktionen:

• Bypass-Zufuhrventil.
• Ausgleichsbypassventil.

Sein Hauptmerkmal ist, dass es eine kalte Rücklaufleitung und einen heißen Wärmeträger mischt. Dreiwegeventile sind häufig mit Stellgliedern zur Steuerung von wetterabhängigen und thermostatischen Geräten ausgestattet.

Es wird angenommen, dass die Dreiwegemischer universell und in großen Systemen sowie in Systemen, in denen wetterabhängige Steuerungen verwendet werden, unverzichtbar sind.

Sie haben jedoch einige Nachteile:

• Es ist nicht ausgeschlossen, dass die Kontur eines warmen Bodens durch ein Signal eines Thermostats eines heißen Wärmeträgers mit einer Temperatur von 95 Grad Celsius zugeführt wird. Dies kann zu Rohrschäden durch Überdruck führen. Darüber hinaus verkürzen plötzliche Temperaturänderungen die Lebensdauer des Systems.
• Bereits eine minimale Änderung der Geräteeinstellungen kann zu einer erheblichen Änderung der Temperatur in der Schaltung führen, die mit einer großen Bandbreite des Geräts verbunden ist.

Beachten Sie! Die Haltbarkeit des Systems hängt von der Verarbeitungsqualität der Mischeinheit und der Qualität der ausgewählten Materialien ab. Daher müssen diese Punkte im Stadium des Systemdesigns besonders berücksichtigt werden.

Merkmale der Geräteinstallation

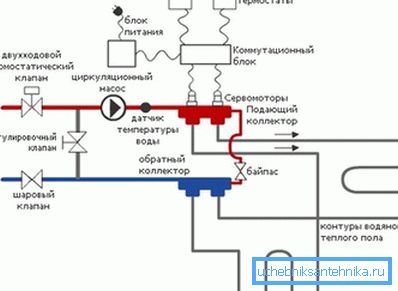

Es gibt viele Möglichkeiten, Geräte anzuschließen. Nachfolgend ist das bekannteste Schema der Fußbodenheizung der Mischstelle aufgeführt.

Sie können das System selbst zusammenbauen, indem Sie nacheinander alle wichtigen Elemente verbinden:

• Kessel;
• Verteilungsknoten;
• Pipeline

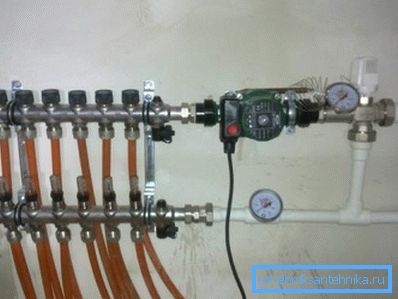

Vor der Montage der Verteilereinheit müssen Sie ein Schutzgehäuse aus Metall installieren, das geöffnet oder geschlossen sein kann. In einigen Fällen ist der Knoten vollständig offen montiert, d.h. in Form eines Standes. In diesem Fall wird der Zugriff darauf vereinfacht, der Verbindungsschutz leidet jedoch.

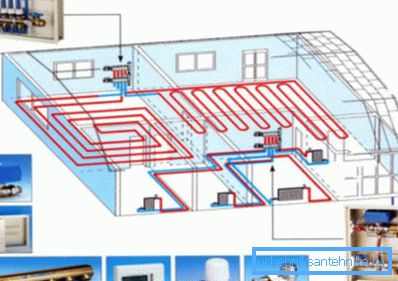

Der Platz für den Schrank wird in der Regel abhängig vom Ort der Stromkreise gewählt. Wenn mehrere Abzweigungen verwendet werden, ist es ratsam, den Schrank in der Mitte im gleichen Abstand von den Konturen und in der Nähe der Hauptrohre zu installieren. Eine solche "mittlere" Position bietet die beste hydraulische Leistung.

Es ist besser, die Montage mit eigenen Händen zu beginnen, indem ein Thermometer und Absperrventile installiert werden, die sich an allen Ausgängen der Kreisläufe befinden sollten. In den meisten Fällen werden Teile zum Einstellen des Vorlauf- und Rücklaufvorgangs in einem Satz Sammlersatz geliefert.

Wenn man sich auf das Schema konzentriert, ist es möglich, den Verteilerknoten korrekt und relativ schnell zu installieren, die Zu- und Abführungsleitungen daran anzuschließen und sicherzustellen, dass ein oder mehrere Stromkreise abgeschaltet werden können, die während des Betriebs des Systems erforderlich sein können.

Die Teile werden mit Hilfe von Kompressorarmaturen verbunden, dem Einbausatz, der Folgendes beinhaltet:

• Nüsse;
• Buchsen;
• Ringclips

Tipp! Für die Montage des Systems ist es besser, Messingbeschläge zu verwenden, obwohl deren Preis höher ist. Dies liegt an der Tatsache, dass sich an ihren Innenwänden fast kein Zunder ansammelt.

Wenn der Durchmesser der Teile nicht übereinstimmt, werden Adapter verwendet.

Die kurze Montageanleitung lautet wie folgt:

• Zunächst werden zwei Rohre an die Verteilereinheit angeschlossen - Kühlmittelvorlauf und -rücklauf.
• Verbinden Sie dann die Konturelemente.
• Dann werden die Systemelemente in der folgenden Reihenfolge installiert:

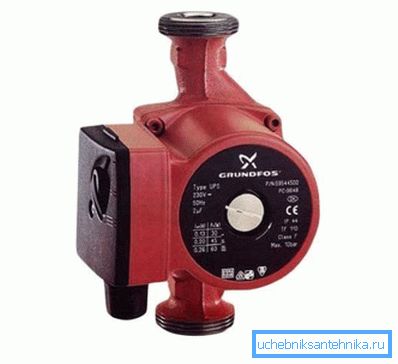

• Umwälzpumpe;
• Luftauslass;
• Hahn ablassen;
• Dreiwegemischer.

Mit diesem System können Sie den Heizprozess vollständig steuern.

Beachten Sie! Der Betrieb des beschriebenen Systems ist vollständig vom Heizkessel abhängig - eine Senkung der Temperatur oder eine Begrenzung des Kühlmittelstroms führt zu einer Abnahme der Temperatur des beheizten Bodens.

In der Tat alle grundlegenden Elemente der Installation von Verteilungsknoten.

Fazit

Mischaggregate sind ein notwendiges Element für Heizungssysteme, die herkömmliche Heizkörper mit einem warmen Fußboden kombinieren. Darüber hinaus hängt die Haltbarkeit des Fußbodens von der Qualität des Verteilers ab. Daher sollte die Qualität der Installation nicht weniger beachtet werden als die Verlegung des warmen Bodens.

In dem Video in diesem Artikel erhalten Sie zusätzliche Informationen zu diesem Thema.
