Leistung von bimetallkühlern: heizungsmerkmale und
Dieses Material ist eher für diejenigen gedacht, die sich dafür entscheiden, mit ihren eigenen Händen im eigenen Gehäuse zu heizen, und sie müssen Heizungen entsprechend ihrer Kapazität für einen bestimmten Raum unter Berücksichtigung der Raumtemperatur berechnen.
Natürlich werden solche Berechnungen für verschiedene Klimazonen, den Isolationsgrad des Gebäudes und die Dicke der doppelt verglasten Fenster in den Fenstern unterschiedlich sein, aber all dies ist zu schwierig und wir werden versuchen, in einer einfachen Form zu erklären, wie Sie solche Berechnungen selbstständig durchführen können.
Bei unseren Berechnungen wird der Schwerpunkt auf Bimetall-Heizkörpern als die am meisten nachgefragten für autonome Heizsysteme gelegt. In diesem Artikel zeigen wir Ihnen unter anderem das Video.
Kühlerleistung
Einige Merkmale der Heizung

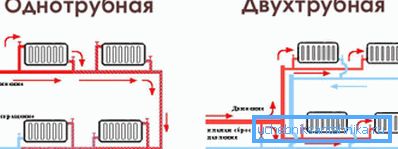

- Bei der Installation einer autonomen Heizungsanweisung können Sie sowohl Einrohr- als auch Zweirohr-Schaltungen installieren, Dies ändert jedoch den Verdrahtungsplan und kann sich auf die Leistung der Heizungen auswirken. Lassen Sie uns also herausfinden, welche dieser beiden Möglichkeiten es gibt.
- Beginnen wir mit einem Einrohrsystem und hier sehen wir, dass sich das Kühlmittel durch ein dickes Rohr bewegt, aus dem dünnere Rohre strömen, durch das unter Druck stehendes Wasser in die Heizung eintritt und zurückkehrt. Der Preis für ein solches Gerät ist geringer, da weniger Wasser erwärmt werden muss. Es besteht jedoch ein ernstes Problem: Das Wärmeträgermedium wird mit jeder Batterie kälter und kälter. In solchen Fällen wird empfohlen, mit drei oder vier Heizkörpern auszukommen, und nichts mehr, da sie vorhanden sind die Ordnung der Trennung verliert ihre Macht.
- Das Zweirohrsystem ist völlig anders. - hier müssen Sie natürlich viel mehr Wasser erwärmen, aber es verliert seine Temperatur nicht, wenn es durch die Vorlaufleitung in die Heizkörper gelangt, da das gekühlte Kühlmittel in die Rücklaufleitung abgeführt wird. Bei solchen Schaltungen sind die Berechnungen der Leistung der verschiedenen Arten von Strahlern am genauesten.
Hinweis Damit der Raum ein konstantes Mikroklima schafft, sollte keine warme Luft austreten. Dies hilft auch, die erforderliche Heizleistung am genauesten zu berechnen. Heizkörper sollten also unter dem Fenster installiert werden, wie auf dem Foto oben - heiße Luftströme steigen auf und bilden einen "Vorhang" durch das Eindringen kalter Luft, die aus dem Glas austritt.
Wie viele Heizkörper werden pro Raum benötigt?

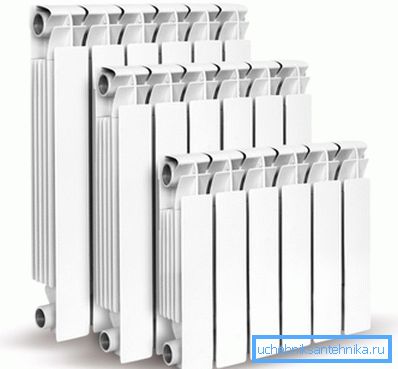

Die Marke | Markierung | Abstand zwischen den Achsen | Parameter B / B / H (mm) | Maximaler Arbeitsdruck (bar) | Wärmeleistungsteil (W) | Sektionsvolumen (l) | Masse (kg) | Max C | Garantiezeit | Hersteller |
Global | STIL 350 | 350 | 425/80/80 | 35 | 125 | 0,16 | 1,56 | 110 | 10 | Italien |
STIL 500 | 500 | 575/80/80 | 35 | 168 | 0,2 | 1,97 | 110 | 10 | Italien | |
STIL PLUS 350 | 350 | 425/80/95 | 35 | 140 | 0,17 | 1,5 | 110 | 10 | Italien | |
STIL PLUS 500 | 500 | 575/80/95 | 35 | 185 | 0,19 | 1,94 | 110 | 10 | Italien | |
Tenrad | TENRAD 350 | 350 | 400/80/77 | 24 | 120 | 0,22 | 1,22 | 120 | 10 | Deutschland |
TENRAD 500 | 500 | 550/80/77 | 24 | 161 | 0,15 | 1,45 | 120 | 10 | Deutschland | |
Altermo | ALTERMO LRB | 500 | 575/82/80 | 18 | 169 | 0,15 | 2,5 | 130 | 5 | Ukraine |
ALTERMO RIO | 500 | 570/82/60 | 18 | 166 | 0,15 | 2,0 | 130 | 5 | Ukraine | |
Grandini | GRANDINI 350 | 350 | 430/80/82 | 16 | 130 | 0,26 | 1,55 | 120 | 5 | China |
GRANDINI 500 | 500 | 530/80/80 | 16 | 167 | 0,38 | 1,85 | 120 | 5 | China |
Leistungstabelle von Bimetallkühlern je nach Marke
Hinweis Es ist zu beachten, dass das Metall, aus dem der Heizkörper besteht, bei der Berechnung der Leistung von Heizgeräten für einen bestimmten Raum absolut keine Bedeutung hat. Tatsache ist, dass der Hersteller in den Begleitpapieren immer die Nennleistung eines Abschnitts oder des gesamten Geräts angibt, wenn es sich um ein Panel handelt.
Versuchen wir nun, die Leistung von Heizgeräten über die Fläche des Raums zu berechnen. Wir verwenden zum Beispiel einen Raum mit einem Umfang von 4.556,5 m mit der Formel S * 100 / P. Hier sollten wir jedoch sofort sagen, dass diese Berechnungen gültig sind, wenn die Deckenhöhe 2,7 m nicht überschreitet.
Die Fläche (S) des Raums wird also 4,5 * 6,5 = 29,25 m2 sein, und für die Leistung von Abschnitt 1 des Bimetallkühlers (P) nehmen wir den GLOBAL STYLE 500 185 W, und die Zahl 100 ist die Anzahl Watt pro m2 für Moskau und die Region Moskau.
Da der Raum, den wir haben, groß genug ist und wir die Anzahl der Abschnitte (K) kennen müssen, bedeutet dies, dass K Anzahl der Abschnitte = S * 100 / P = 29,25 * 100/185 = 15,81 oder 16 Abschnitte sind ein großer oder zwei mittlere Kühler.
Nun berechnen wir die erforderliche Anzahl von Abschnitten desselben Herstellers und mit der gleichen Kapazität für einen Raum mit der gleichen Fläche, aber bei Decken mit einer Höhe von mehr als 2,7 m und für eine Rechnungseinheit können Sie eine Höhe von 3 m einnehmen.
Daher müssen wir zuerst den Wert von V berechnen - die Kubikkapazität des Raums ist V = 4,5 * 6,5 * 3 = 88,5 m3. Für ein und dasselbe Moskau und die Region um Moskau benötigt ein Kubikmeter Raum 41 W Wärmeenergie.
Daher ist die Gesamtleistung, die für den Raum benötigt wird, Ptotal = V * 41 = 88,5 * 41 = 3628,5 Watt. Wenn also die Leistung eines Abschnitts eines Bimetallkühlers GLOBAL STYLE 500 185 W beträgt, sind 3628,5 / 185 = 19,6 oder 20 Abschnitte - dies sind natürlich bereits zwei Kühler, da einer zu umständlich ist.
Diese Berechnungen gelten jedoch nur, wenn das Gebäude ausreichend isoliert ist und sich keine Luftzüge im Raum befinden.
Fazit
Sie können herausfinden, wie hoch der Wärmeverbrauch in Ihrer Region pro Quadratmeter und Kubikmeter ist, und diese Werte dann in den obigen Formeln ersetzen. Aber so wie Sie die in diesem Fall gegebenen Standards nutzen können - sie eignen sich für fast alle Regionen der Russischen Föderation.
