Kupferheizkörper: auswahl und bedienung

Das Hauptmerkmal eines Heizungsheizkörpers ist seine Wärmeübertragung. Dieser Parameter ist für die Effizienz der Raumheizung verantwortlich. Früher wurde nur Eisen oder Stahl für die Herstellung von Batterien verwendet, später traten Aluminium-, Bimetall- und sogar Kupferheizkörper auf. Bis heute wird die Wahl immer häufiger auf Aluminium- oder Kupferheizkörper gesetzt, Stahl- und Gusseisenmodelle haben an Popularität verloren.

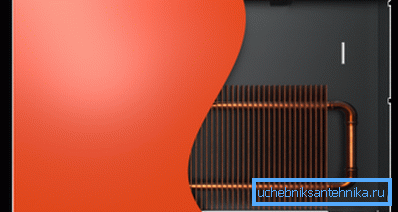

Kupfer kühler

Verfügt über Kupferheizkörper

Jeder Heizkörpertyp hat seine eigenen Eigenschaften:

  • Stahl - Sie zeichnen sich durch eine hohe Festigkeit aus, außerdem ist Stahl ein ziemlich duktiles Material, so dass auch Stoßstöße problemlos toleriert werden. Auf der anderen Seite ist die Wärmeleitfähigkeit des Materials durchschnittlich und die Korrosionsprobleme sind nicht verschwunden. Angesichts der geringen Kosten ist dies jedoch eine akzeptable Option für ein preisgünstiges Heizungssystem.

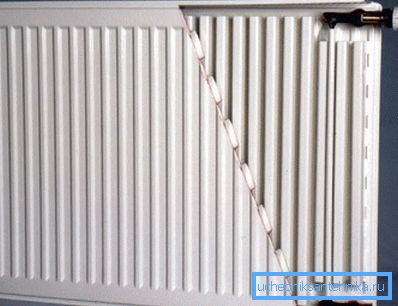

Konventioneller Stahlkühler
  • Batterien aus Gusseisen - Der Hauptunterschied zu Stahl besteht darin, dass solche Heizgeräte massiver sind. Roheisen ist zerbrechlich, kann jedoch unter normalen Betriebsbedingungen mehr als ein Jahrzehnt halten;

Beachten Sie! Unabhängig von der Art des verwendeten Kühlers ist die Qualität des Kühlmittels von großer Bedeutung. Nur wenn es sauber und frei von Verunreinigungen ist, können wir auf einen langen und stabilen Betrieb der Heizanlage hoffen.

  • etwas später erschien Heizkörper aus Aluminium und Kupfer, Die Verwendung von Nichteisenmetallen begann aufgrund ihrer höheren Wärmeleitfähigkeit. Ein solcher Akku erwärmt sich schnell und ist auch bei kleinen Abmessungen sehr effektiv;
  • Um die Kosten zu senken, kann angewendet werden Kombination verschiedener Materialien. Zum Beispiel Stahl + Aluminium oder Kupfer + Aluminium. In dieser Ausführung werden Kühler-Kupferrohre verwendet, die Lamellen bestehen jedoch aus Aluminiumplatten. Aufgrund der Wärmeleitfähigkeit von Kupfer kann auch bei geringem Rohrdurchmesser eine hohe Wärmeübertragung auf die Rippen gewährleistet werden.
Es ist ersichtlich, dass die Rohre aus Metall und Aluminiumplatten bestehen

Wenn die Kosten als Hauptkriterium gewählt werden, sind Stahl- und Gusseisenkühler die Spitzenreiter.

Wenn die Finanzen jedoch keine Schwäche sind, können Kupferstrahler neben der hohen Wärmeleitfähigkeit verwendet werden. Die Verwendung solcher Batterien ermöglicht:

  • machen Sie sich keine Sorgen über Korrosion, Kupfer rostet nicht;
  • Erhöhen Sie die Betriebstemperatur des Kühlmittels. In einem autonomen Heizungssystem ist es durchaus möglich, die Arbeitstemperatur bis zur Marke von 100-150 ° C zu verwenden. Im Allgemeinen wird die obere Temperaturgrenze auf 250 ° C gehalten;
  • Kupfer ist ein weiches Metall. Selbst wenn Wasser im System gefriert, besteht die Möglichkeit, dass das Metall nicht bricht, sondern nur ein wenig deformiert wird.
  • Der Arbeitsdruck im System kann sicher auf 15-16 atm erhöht werden.
  • Die Vorteile bestehen darin, dass Kupfer widerstandsfähig gegen hydraulische Stöße ist, was auf die Duktilität des Metalls zurückzuführen ist.

Unter den Mängeln können wir nur die Kosten feststellen, der Preis kann 10.000 Rubel leicht überschreiten.

Lesen Sie mehr über Kupferheizkörper

Angesichts der Kosten einer Kupferbatterie lohnt es sich, mehr darüber zu erfahren, ob diese Kosten gerechtfertigt sind. Ja, und helle Werbefirmen sind vielleicht etwas verwirrt.

Verstehe die Begriffe

Der Hauptfehler der meisten Materialien bei Kupferkühlern besteht darin, dass Begriffe wie Wärmeleitfähigkeit, Wärmekapazität und Wärmeübertragung als Synonyme verwendet werden. Tatsächlich sind dies völlig andere Eigenschaften der Batterie.

Die Wärmeleitfähigkeit von Metall hängt von der Wärmeleitfähigkeit ab. Bei Batterien ist dieser Parameter nicht besonders kritisch, einige Minuten spielen keine besondere Rolle. Die Trägheit der Heizung hängt von der Wärmekapazität ab. Die Wärmeabgabe ist jedoch dafür verantwortlich, wie effektiv die Batterie den Raum erwärmt.

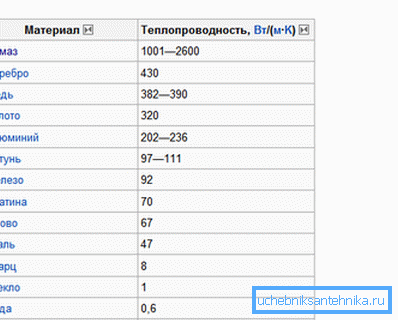

Vergleich der Wärmeleitfähigkeit verschiedener Materialien

Daher ist es schwierig, eindeutig zu entscheiden, welcher Strahler besser ist als Aluminium oder Kupfer. Beide sind gut, nur Kupfer erreicht die Betriebstemperatur viel schneller als das Gegenstück aus Aluminium.

Beachten Sie! Eine massive Gussbatterie kühlt viel langsamer ab als eine dünnwandige Bimetallbatterie. Das heißt, der Gusseisenkühler hat eine größere Trägheit.

Bei der Wärmeübertragung hängt viel von der Fläche der Lamellen und dem Metall selbst ab. Und hier ist Aluminium mit Kupfer vergleichbar.

Deshalb sind Kupfer-Aluminium-Radiatoren so beliebt. Sie kosten weniger als volles Kupfer, sind ihnen jedoch in Bezug auf die Effizienz nicht weit unterlegen.

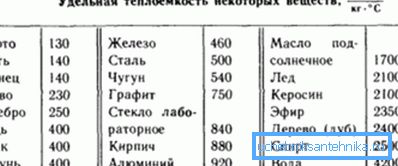

Vergleich der Wärmekapazität

Im Allgemeinen ist die Frage nach dem Vergleich verschiedener Arten von Heizkörpern ziemlich subtil. Daher lohnt es sich bei der Auswahl, sich auf die Wärmekapazität des Abschnitts und auf Parameter wie Betriebsdruck im System, Kühlmitteltemperatur usw. zu konzentrieren. Alle diese Eigenschaften sind in der Dokumentation des Heizungsheizkörpers angegeben.

Arten von Kupferheizgeräten

Das Prinzip der klassischen Gusseisenbatterie besteht darin, dass das Wasser nacheinander alle Abschnitte durchläuft, das Metall erhitzt wird und der Raum durch die Wärmeübertragung von der Oberfläche der Batterie erwärmt wird.

Kupferheizkörper sind etwas anders angeordnet, solche Optionen sind möglich:

  • Auf dem Rohr befinden sich Rippen in Form von flachen Platten. Das Kühlmittel, das durch die Zufuhrleitung strömt, erwärmt die Kühlrippen des Kühlers und gibt Wärme an den Raum ab.
Kupferlamellen werden verwendet, um die Wärmeübertragungsfläche zu vergrößern.

Beachten Sie! Äußerlich sieht dieses Design nicht sehr schön aus, daher ist das Design mit einem dekorativen Gehäuse mit Schlitzen für die Wärmeübertragung geschlossen.

  • können auch Register von Kupferrohren verwendet werden. In diesem Fall wird Wärme von der Oberfläche der Rohre übertragen, durch die das Kühlmittel strömt, so dass der Kupferverbrauch größer ist als bei der ersten Konstruktion.

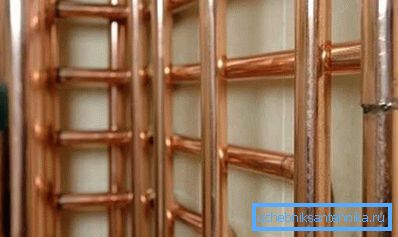

Beispiel für Kupferrohre

Merkmale der Auswahl und des Betriebs von Kupferheizkörpern

Die Wahl eines Kupferheizers stellt eine Reihe von Anforderungen an das Heizungssystem:

  • erhöhte Anforderungen an die Qualität des Kühlmittels. Insbesondere das Vorhandensein fester Partikel im Wasser ist nicht akzeptabel. Im Laufe der Jahre kann das weiche Metall einfach abgewischt werden, und eine dünnere Wand kann dem Betriebsdruck im System nicht standhalten. In diesem Fall ist die Reparatur von Kupferheizkörpern nicht möglich.
  • Wenn Kupferbatterien in der Wohnung installiert sind, bestehen die Rohre in der Regel ebenfalls aus Kupfer. Wenn nicht, muss die Kompatibilität von Metallen bei der Auswahl der Ventile berücksichtigt werden. Insbesondere ist es unerwünscht, dass Kupfer mit Stahl in Kontakt kommt, da die elektrochemische Reaktion abläuft und die Lebensdauer um ein Vielfaches abnimmt.
Auf dem Foto - ein Beispiel für eine Verbindung aus Kupfer und Aluminium.

In Bezug auf die technische Seite der Ausgabe wird die Auswahl nach Wärmeleistung vorgenommen, und nur dann wird die ästhetische Seite der Ausgabe berücksichtigt.

Dafür brauchen Sie:

  • Raumfläche in m berechnen2. Ferner wird durch den durchschnittlichen Heizwärmebedarf von 100 Watt pro 1 m geführtBerechnen Sie die erforderliche Heizkörperleistung.

Beachten Sie! Das angegebene Verhältnis gilt für Decken mit einer Höhe von 2,7 m, bei einer größeren Höhe kann das Ergebnis um etwa 10-15% gesteigert werden.

Empfehlungen für die Auswahl des Kühlers, abhängig von den spezifischen Bedingungen
  • In der Dokumentation zum Kühler muss die Heizleistung einer Sektion angegeben werden. Basierend auf diesen Daten berechnen wir die erforderliche Anzahl von Abschnitten. Gleichzeitig ermöglichen Aluminiumheizkörper und ein Kupferwärmetauscher die Wahl eines Geräts, dessen Größe erheblich kleiner ist, während die Wärmeleistung bei massiveren Stahl- und Gusseisenheizkörpern gleich bleibt.

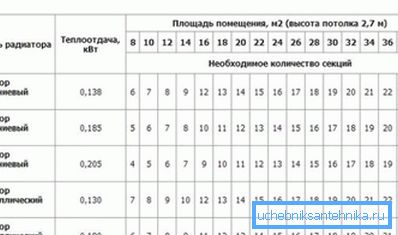

Ein Beispiel für die Auswahl von Heizkörpern für verschiedene Bereiche des Raums

Selbst gemachte Kupferbatterie

Unabhängig davon ist ein vollwertiges Analogon des Fabrikheizkörpers nahezu unmöglich. Insbesondere ist es schwierig, die Rippen auszuführen, während eine hohe Wärmeübertragung von dem Wärmeübertragungsrohr zu den Rippen erzielt wird. Sie können jedoch versuchen, ein Register der Röhren zu erstellen.

Die Wirksamkeit eines solchen Geräts wird natürlich fragwürdig sein (die kleine Oberfläche ist für alles verantwortlich), aber das Erscheinungsbild ist ausgezeichnet. Betrachten Sie diese Option nur als effektive Befüllung einer leeren Nische im Haus, das Register kann nicht 100% der gekauften Batterien ersetzen.

Für den Herstellungsprozess selbst können verschiedene allgemeine Empfehlungen gegeben werden:

  • für die Verbindung von Elementen kann das Schweißen empfohlen werden. Es ist nicht wünschenswert, Rohre zu biegen, da dies zu einer Verringerung der Wandstärke führt. Es ist nicht bekannt, ob sie dem Druck im System standhalten können.
  • Alle Rohre müssen vollkommen flach sein. Sie können sie im Baum vorfixieren.
  • obligatorische Prüfung auf Lecks;
  • Als Abschlussbehandlung ist es ratsam, die Rohre zu lackieren, wodurch das Register ausgeblendet und als Dekoration für den Raum verwendet werden kann.

Natürlich ist ein solches Analogon der Batterie, das von Hand mit Wärmeleistung erzeugt wird, den Werksbatterien unterlegen. Solche Dinge sind jedoch eher für die Liebe zur Kreativität geschaffen als für die Kälte im Haus.

Am ende

Die Verwendung von Metallen mit hoher Wärmeleitfähigkeit wird seit langem von Herstellern von Heizungsheizkörpern eingesetzt. Dadurch können Sie die Heizrate des Heizelements erhöhen. Durch die Kombination von Metallen werden die Kosten der Batterie reduziert, während die Leistungseigenschaften erhalten bleiben.

Sie können sogar versuchen, einen Kupferheizkörper mit Ihren eigenen Händen zu erstellen, er wird sicherlich nicht die Effizienz der gekauften Modelle erreichen, aber er wird im Haus als Innenausstattung gut aussehen.

Das Video in diesem Artikel zeigt einen Gerätestrahler mit Kupferrohren und Aluminiumlamellen.
