Kühler ms-140-500: eigenschaften, merkmale, typische

In diesem Artikel untersuchen wir den Gussheizkörper MS-140-500. Wir werden ihre Eigenschaften kennenlernen und herausfinden, in welchen Heizsystemen der Einsatz sinnvoll ist. Darüber hinaus müssen wir herausfinden, welche Probleme von diesem Gerät erwartet werden und wie diese gelöst werden können.

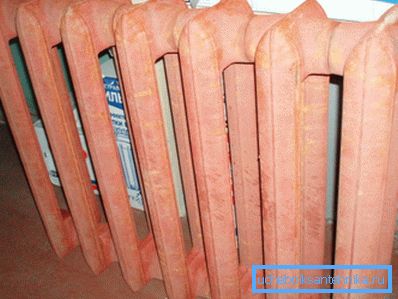

Das Aussehen unseres Helden wird dem Leser sicherlich vertraut vorkommen.

Was ist das

Beschreibung

Unter dem Namen des Gusseisenkühlers MS-140M-500 (MS-140-500) wird eine Sektionsbatterie aus Grauguss mit Gusseisen- oder Stahlverbindungsnippeln und Zwischenprofildichtungen aus Paronit verkauft.

Produkteigenschaften sind für Gussheizungen durchaus üblich:

  • Beachtliche Masse und dadurch große thermische Trägheit;
  • Feste Kapazität in Bezug auf den Querschnitt, die thermische Trägheit wieder erhöht;
  • Relative Fragilität (Grauguss ist nicht widerstandsfähig gegen Stoßbelastungen);
  • Moderate Widerstandsfähigkeit gegen Innendruck.

Befestigungselemente sind nicht enthalten. Je nach Wahl der Halterungen kann das Gerät an der Wand oder am Boden montiert werden.

Festlegen: In 99% der Fälle ist die Wandmontage ausgewählt. Bei Installationen im Freien werden normalerweise Produkte mit einem attraktiveren Design bevorzugt. Seien wir realistisch: Der Gusseisenheizkörper MS-140 M-500 ist von der Schönheit und Perfektion der Linien nicht begeistert.

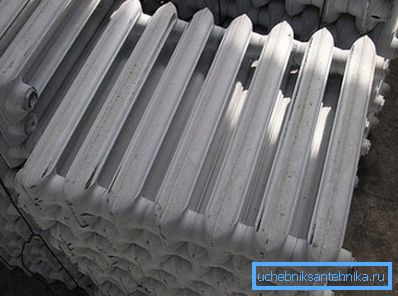

Seien wir ehrlich: Die Batterien auf dem Foto - kein Meisterwerk des Designs.

Eigenschaften

Technische Merkmale des Heizkörpers MS-140-500 finden Sie auf den Websites zahlreicher Hersteller und Verkäufer. Wir werden sie veröffentlichen und wir.

Parameter Bedeutung
Die Anzahl der Kanäle für das Kühlmittel in der Sektion 2
Wärmefluß zur Sektion, wenn der Temperaturunterschied zwischen Batterie und Luft 70 Grad beträgt 160 Watt
Zulässige Höchsttemperatur des Kühlmittels 130 С
Schnittmaterial Grauguss SCh10 GOST1412-85
Material zur Herstellung von Brustwarzen Sphäroguss GOST1215-79
Dichtungsmaterial Hitzebeständiger Kautschuk (Paronit) 1T-P, 1T-C auf TU38-105376-82
Arbeitsdruck 9 kgf / cm²
Drucktest 15 kgf / cm²
Abschnittslänge (unter Berücksichtigung der Dicke der Dichtung) 108 mm
Schnitthöhe 588 mm (500 entlang der Nippelachsen)
Tiefe (Abstand von vorne nach hinten) 140 mm
Gewindegröße Nippel / Verteiler DU32 / 1 1/4 Zoll)
Kapazität der Sektion 1450 cm3 (1,45 Liter)
Abschnitt gewicht 7,12 kg
Abschnitt preis 300 - 400 Rubel

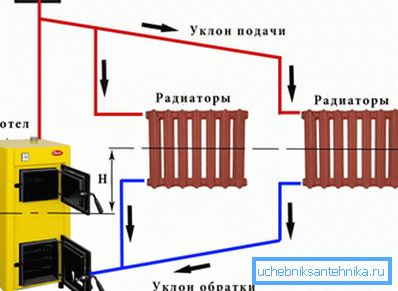

Gusseisenbatterien kommen mit einem Feststoffkessel perfekt zurecht. Das solide Gewicht der Gusseisenbatterien spiegelt sich im sowjetischen Kino wider.

Besonderheiten

Welche Schlussfolgerungen können Sie also ziehen, wenn Sie die technischen Eigenschaften des Gusseisenheizkörpers MS-140-500 untersuchen?

  • Langsame Erwärmung und ebenso langsame Abkühlung machen das Gerät zu einer ausgezeichneten Wahl für ein autonomes System mit Festbrennstoffkessel.. Die Trägheit gleicht Temperaturschwankungen des Kühlmittels bei seltenem Anzünden aus.
  • Breite Innenkanäle von Profilen und Kollektoren zusammen mit einem Anschlussgewinde mit großem Durchmesser ermöglichen den Einsatz in Schwerkraftsystemen. Dank der spezifizierten Merkmale erzeugt MS-140 einen minimalen hydraulischen Strömungswiderstand.
  • Trotz der langfristigen Verwendung dieses Heizgeräts in Zentralheizungssystemen erlaubt es der Gussheizkörper MS-140M-500 nicht, ihn mit einem leichten Herzen für diesen Zweck zu empfehlen. Das Schlüsselwort lautet „Wasserschlag“: Es können 20 oder 25 Atmosphären an der Vorderseite des nicht für das Gerät vorgesehenen Hochdruckbereichs vorhanden sein. Ja, der Wasserschlag ist eine ungewöhnliche Situation, aber nach Ansicht des Autors ist dies in der realen Welt nicht ungewöhnlich.
Folgen des Wasserschlags.

Probleme und Lösungen

Welche Probleme kann der Besitzer einer Gussbatterie erwarten?

Intersectional Lecks

Der Grund für ihr Auftreten sind mehrere Zyklen des Heizens und Abkühlens (Lesen - Ausdehnen und Komprimieren) während des normalen Betriebs der Heizungsanlage. Infolgedessen verlieren paronitische Dichtungen an Elastizität und mit der nächsten Abkühlung der Batterie an den Verbindungsstellen der Sektionen wirkt Feuchtigkeit.

Wenn ein kleines Leck durch eine oder zwei Dichtungen aussieht, sieht die Anleitung zum Beheben des Lecks folgendermaßen aus:

  1. Wenn das Kühlmittel abgelassen wird, werden Blindstopfen geöffnet.
  2. Auf dem Heizkörperschlüssel wird der Abstand zum Problemnippel gemessen.
  3. Der Schlüssel wird in den Sammler geschoben, bis die Kupplung mit dem Nippel mit einem Hebel oder Gasschlüssel Nr. 2 - Nr. 3 festgezogen wird.

Hinweis: Der Thread auf dem Gehörlosenstau - links. Drehen Sie den Nippel gegen den Uhrzeigersinn, um ihn festzuziehen.

Wenn Lecks weit verbreitet sind, wird der Kühler mit dem Austausch aller Dichtungen bewegt. In der Rolle der letzteren können als normale paronitovye Produkte und Gummi, mit eigenen Händen aus der Autokamera geschnitzt werden.

Schottkühler mit Ersatzdichtungen.

Gegenmutter sichern

Ein weiteres Problem bei Gusseisenbatterien sind periodische Lecks unter den Sicherungsmuttern auf dem Einsatz. Der Hauptgrund ist das Ausbrennen von Sanitärflachs bei einer hohen Temperatur des Wärmeträgers.

So beseitigen Sie ein Leck:

  • Schließen Sie den Heizsteig (an der unteren Füllung - zusammen mit dem Steiger doppelt). Lösen Sie den Entlüftungsstopfen teilweise, um sicherzustellen, dass kein Überdruck herrscht. Es ist nicht notwendig, das Wasser abzulassen, da der Jumper im obersten Stockwerk ausgeblasen wird.
  • Lösen Sie die Sicherungsmutter und vergrößern Sie den Abstand zwischen ihr und dem Stopfen auf 8 bis 10 Millimeter.
  • Reinigen Sie die alte Rolle.
  • Binden Sie die Mutter mit Sanitärflachs mit einer kleinen Menge schnell trocknender Farbe oder Silikondichtungsmasse zusammen.
  • Die Sicherungsmutter festziehen. Starten Sie den Heizungssteig.

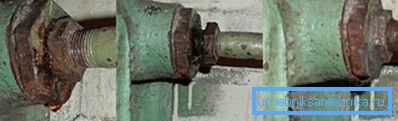

Spindelmutter zurückspulen.

Ursache für bleibende Lecks ist manchmal die Abweichung zwischen der Gewindeachse der Kontermutter senkrecht zu ihrer Ebene.

In diesem Fall besteht die einzige Möglichkeit, das Problem zu lösen, darin, dieses Fitting zu ersetzen:

  1. Die Steigleitung ist vollständig zurückgesetzt.
  2. Die Sicherungsmutter und der Kühlerstecker werden wiederum gedreht.
  3. Der Liner wird vom Kühler entfernt, worauf der Stopfen und die Sicherungsmutter vom Gewinde abgeschraubt werden.
  4. Dann werden alle Vorgänge in umgekehrter Reihenfolge ausgeführt, jedoch mit einer neuen Mutter. Verwenden Sie zum Aufwickeln von Kühlerstopfen denselben Flachs mit Farbe oder Dichtmittel.

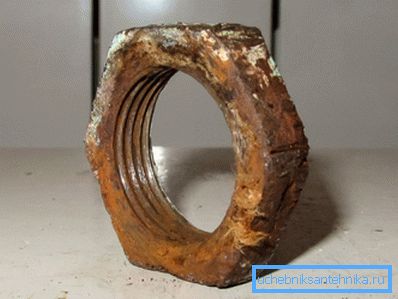

Die Ursache für dauerhafte Lecks kann durchaus der Defekt der Sicherungsmutter selbst sein.

Fazit

Trotz seines Alters sind Gusseisenheizgeräte immer noch in Betrieb und alles ist wie vor einem halben Jahrhundert, wie vom Markt gefordert. Das Video in diesem Artikel hilft dem Leser, mehr über seine Funktionen zu erfahren. Erfolge!
