Kugelhähne für die heizung: strukturmerkmale, installation

Jedes Heizungssystem besteht aus einer Reihe verschiedener Knoten, die bestimmte Aufgaben ausführen sollen. Die Heizungsventile sind aber die wichtigsten Komponenten des Systems, da mit ihrer Hilfe der Kühlmittelfluss gesteuert wird.

Auf dem Markt ist ein breites Sortiment verschiedener Ventile vertreten, das sich durch Durchsatz, Bohrungsdurchmesser, Nenndruck und maximal zulässigen Druck, Fertigungsmaterial usw. auszeichnet. Was kann man unter den verschiedenen Lösungen auf dem Markt wählen?

Strukturelle Unterschiede der kugelartigen Verriegelungsmechanismen

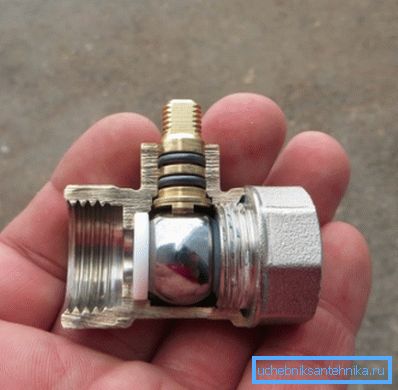

Kugelventile (Nadelventile) erhalten ihren Namen entsprechend der Form des Ventils, bei dem es sich um eine Kugel mit Durchgangsbohrung handelt.

Die Bedienungsanleitung des Geräts ist einfach:

• Aufgrund der Drehung um seine Achse fällt das Durchgangsloch der Kugel mit den Löchern des Körpers zusammen, durch die das Kühlmittel strömt.
• Eine zusätzliche Drehung des Ventils führt dazu, dass die Löcher, durch die das Kühlmittel strömt, nicht zusammenfallen und der Durchfluss stoppt.

Somit hat der Kugelhahn zum Heizen zwei Hauptarbeitspositionen, nämlich "geschlossen" und "offen". Zwischenstellungen, bei denen der Kopf gelöst wird, sind in der Regel nicht vorgesehen.

Je nach Konfiguration der Durchgangsbohrung werden folgende Typen unterschieden:

• einfache Modifikationen mit einem geraden Loch;
• Dreiwege-Modifikation mit einem L-förmigen Loch;
• Dreiwege-Modifikationen mit einer T-förmigen Öffnung.

Wichtig: Um die Batterie von der Heizungsanlage zu trennen, werden meistens Modifikationen mit einem geraden Loch als Stoppventil verwendet.

Entsprechend der Art der Verbindungsventile gibt es folgende Typen:

• Flanschventile - es wird sowohl im Haushalt als auch in industriellen Systemen angewendet. Flanschventile sind zuverlässig und langlebig und daher für den Langzeitbetrieb in Systemen mit hohem Druck ausgelegt.

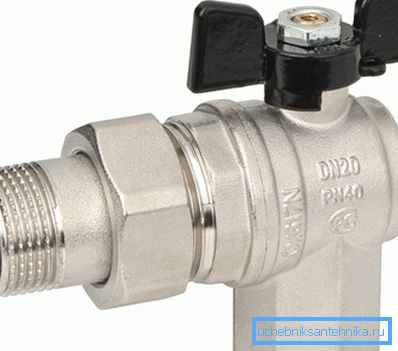

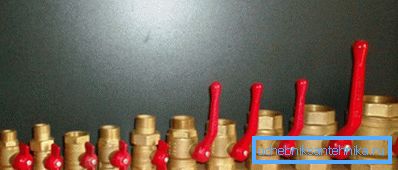

• Kupplungsbeschläge verwendet in heizung. Diese Geräte werden aufgrund der Konstruktionsmerkmale der Halterung aufgerufen.

Kupplungskräne werden für ein bestimmtes Heizsystem auf der Grundlage der Parameter Durchsatz und maximalem Arbeitsdruck im Netzwerk ausgewählt.

Entsprechend der Kapazität sind Kugelhähne in folgende Modifikationen unterteilt:

• Standardgeräte zeichnen sich durch eine Bandbreite von bis zu 80% aus;
• Geräte mit vollem Durchgang öffnen sich vollständig und stören den Kühlmittelfluss praktisch nicht.

Wichtig: Um eine maximale Wärmeübertragung von Heizkörpern zu gewährleisten, ist es ratsam, in Haushaltsheizungsanlagen Vollabsperrventile zu installieren. Solche Vorrichtungen in der offenen Form behindern den Kühlmittelverlauf nicht.

Auswahl nach der Art der Produktionsmaterialien

Ein Nadelventil zum Heizen wird nicht nur auf der Grundlage der Eigenschaften und Parameter eines bestimmten Systems ausgewählt, sondern auch gemäß der Art der Produktionsmaterialien.

Folgende Sorten sind heute auf dem Markt:

• Modifikationen mit einem Gehäuse aus Stahl - zeichnen sich durch hohe Festigkeit aus, halten erheblichen mechanischen Belastungen stand, zeichnen sich jedoch durch eine geringe Korrosionsbeständigkeit aus.

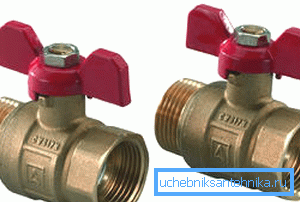

• Messing- oder Bronzemodifikationen - unterschiedliche Plastizität und dadurch Widerstandsfähigkeit gegen mechanische Belastungen. Darüber hinaus sind Messing- und Borprodukte korrosionsbeständig und daher für den Einsatz in Systemen mit übermäßiger Steifigkeit und aggressiver Kühlflüssigkeit zu empfehlen.

• Modifikationen aus Edelstahl sind extrem selten und teuer. Die Lebensdauer solcher Strukturen ist die längste aller oben genannten Produkte.

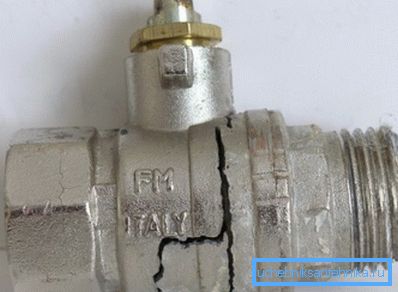

• Modifikationen aus Silumin werden als Fälschung für Messing- oder Bronzeventile eingesetzt. Der Preis solcher Produkte ist niedrig, aber sie versagen schnell.

Silumin ist ein zerbrechliches Material, das bei übermäßiger mechanischer Beanspruchung buchstäblich bröckelt und aufgrund von Temperaturschwankungen bröckelt.

Es ist nicht leicht, Siluminprodukte von Bronze zu unterscheiden, aber es ist möglich. Es reicht aus, einen tiefen Kratzer mit einem Messer oder einer Feile am Körper des Krans zu machen.

Wenn der Kratzstreifen gelb ist, dann ist er Messing oder Bronze.

Wenn das Kratzband weiß ist, stammt das Produkt höchstwahrscheinlich aus Siluminium und sollte nicht gekauft werden.

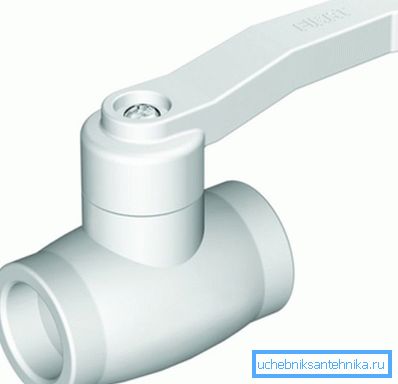

• Modifikationen aus polymeren Werkstoffen sind eine eigene Ventilkategorie. Solche Hähne werden zum Heizen installiert und aus Polypropylenrohren durch Schweißen zusammengebaut.

Ein charakteristischer Unterschied zwischen Produkten aus Polymerwerkstoffen ist die Größe, die größer ist als die Abmessungen der Gegenstücke aus Metall.

In Bezug auf die Haltbarkeit stehen Polymerabgriffe den Metallmodifikationen praktisch nicht nach, da sie nicht korrodieren. Typische Beispiele für Polymerventile sind Ventile mit Polypropylengehäuse.

Wie ist der Kranich Mayevsky und was wird er verwendet?

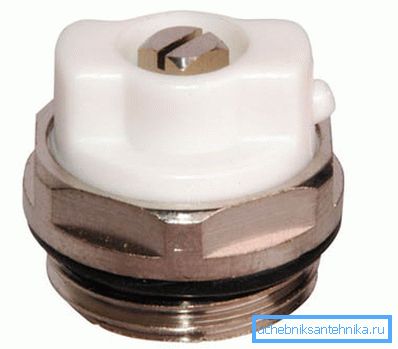

Der Kran von Mayevsky ist ein Luftentlüfter vom Typ Kugel. Der Zweck des Geräts besteht darin, Luft und / oder Kühlmittel bei einem Überdruck im System abzulassen.

Traditionell wird der Kran von Mayevsky in die Oberseite des Kühlers eingebaut, wo er als Stopfen eingeschraubt wird. Strukturell ist das Produkt eine kleine Unterlegscheibe mit Faden am Rand. Der Metallkern des Zubehörteils wird in ein Kunststoffgehäuse eingeschmolzen.

Das Ventil wird mit einem speziellen Steckschlüssel oder mit einem Schlitzschraubendreher um seine Achse gedreht. Überschüssige Luft durch die seitliche Öffnung ablassen.

Die Anweisung zum Entlüften ist nicht kompliziert:

• Wir stecken einen Schraubendreher in die Nut oder stecken einen Schlüssel auf den Schaft.
• Wenn Sie Ihre eigenen Hände einmal gegen den Uhrzeigersinn drehen, hören wir ein Zischen - es verlässt die Luft.
• Entlüften Sie die Luft durch das Zeugnis des Manometers am Heizgerät. Wenn der Druck den empfohlenen Wert erreicht (bei autonomen Systemen nicht mehr als 1,5-2 Bar), wird das Ventil im Uhrzeigersinn geschlossen.

Wichtig: Zusammen mit der überschüssigen Luft kann das Kühlmittel den Luftaustritt verlassen. Daher sollten Sie das Ventil abschrauben, indem Sie einen kleinen Behälter darunter halten.

Wenn sich bei der Montage des Heizungssystems herausstellte, dass es keinen Mayevsky-Kran gab, können Sie einen konventionellen Kugelhahn installieren.

Diese Lösung hat jedoch mehrere Nachteile:

• Erstens wird der gewöhnliche Hahn mühsam und nicht ästhetisch ansprechend aussehen.
• Zweitens bieten die üblichen Ventile keinen ausreichenden Komfort beim Entlüften, da der Auslass solcher Zubehörteile groß ist.

Wichtig: Der Kran von Mayevsky ist ein mechanischer Lüftungsschlitz, der eine direkte menschliche Beteiligung an der Überwachung der Druckparameter erfordert. Neben mechanischen Vorrichtungen gibt es auf dem Markt automatische Entlüftungsventile, die selbstständig arbeiten, wenn der Druck im System die zulässige Norm überschreitet.

Fazit

In dem Artikel haben wir die Haupttypen von Kugelhähnen sowie ihre strukturellen und betrieblichen Merkmale aufgeführt. Jetzt können Sie die richtige Entscheidung treffen, welche Art von Absperrventilen Sie möglicherweise für die Installation dieser oder anderer Heizungssysteme benötigen (siehe auch Artikel Reparaturen des Heizsystems - wir kümmern uns um den Zustand des Heizsystems).

Weitere nützliche Informationen finden Sie im Video dieses Artikels.
