Kräne für heizkörper: wie wählen sie die erforderlichen

Für das korrekte Funktionieren des Heizsystems ist es notwendig, die Kühlmittelmenge, die in die Batterie eintritt, genau zu regulieren und die angesammelte Luft daraus zu entfernen. Darüber hinaus ist es manchmal - im Falle eines Unfalls oder der Notwendigkeit eines geplanten Austauschs - erforderlich, den Zugang der Flüssigkeit zur Heizplatte vollständig zu sperren. In allen oben genannten Fällen hilft der Hahn am Heizkörper, mit dessen Hilfe Sie verschiedene Teile des Klimatisierungsnetzes mit den eigenen Händen abschalten können, ohne dass der Betrieb des letzteren vollständig angehalten und die Batterien entladen werden.

Wasserhähne

Zweck der Ausrüstung

Kräne, die an Heizkörpern montiert sind, sind nicht nur notwendig, um den Zugang zu Wasser zu verhindern.

Sie erledigen viele andere ebenso wichtige Aufgaben:

• regulieren Sie die Temperatur des Kühlers, indem Sie die durch die Batterie gepumpte Warmwassermenge begrenzen;
• Entfernen Sie die Luftstecker vom Heizungssystem, die die Wirksamkeit seiner Arbeit stark reduzieren;

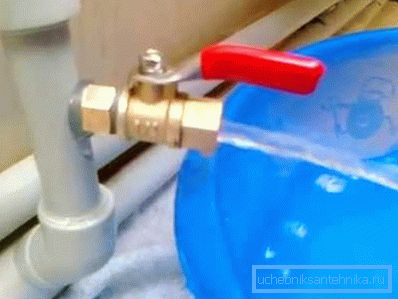

• Sie werden verwendet, um Kühlmittel nicht nur in Heizkörpern, sondern auch in Rohrleitungen, die sie verbinden, aufzufüllen und abzuführen;

• kann verwendet werden, um das Heizungsnetz bei einem Unfall, geplanten oder Notfallreparaturen abzuschalten.

Anhand der obigen Aufgaben müssen folgende Krantypen unterschieden werden:

1. Um die Hauptleitung, einen Teil des Heizungsnetzes oder ein separates Gerät zu trennen. Mit ihrer Hilfe können Sie bei einem Unfall oder einer Reparatur das Wasser abstellen.

1. Um den Wasserfluss einzustellen. In diesem Fall muss es zusätzlich zu den Modi „Ein“ und „Aus“ andere geben. Die Temperatureinstellung im Haus hängt davon ab, wie genau das Ventil die zugeführte Kühlmittelmenge einstellen kann.
2. Zum Ablassen von Gas oder Wasser. Im ersten Fall helfen die Ventile, Luftverschlüsse zu entfernen, im zweiten - um die Flüssigkeit aus den Rohren und Heizkörpern zu entfernen. Anschließend können Sie sie überprüfen und austauschen.

Installationsorte

Trotz des Namens kann ein Ventil für einen Heizkörper nicht nur an den angegebenen Geräten angebracht werden, sondern auch an anderen Stellen (abhängig vom Funktionszweck):

• am Eingang der Zentralheizung in den Keller des Hauses - sie öffnen und schließen am Anfang und am Ende der Heizperiode;

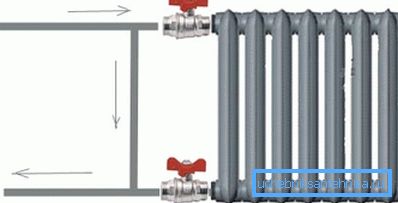

• zum Bypass (Leitung zwischen Einlass und Auslass der Batterie, die einen direkten Fluss des Kühlmittels bereitstellt) - hier werden Regulierungsventile benötigt, um das Volumen des strömenden Fluids zu verringern oder zu erhöhen und das Zwangsnetz in den natürlichen Kreislauf zu versetzen;
• an Risern - oft werden solche Kräne an den Eingängen einer Wohnung in Hochhäusern montiert und ermöglichen die Reparatur des lokalen Klimanetzwerks, ohne das gesamte System außer Betrieb zu setzen;
• an den Batteriedüsen - ihr Hauptzweck ist die Einstellung der Lufttemperatur, da hier automatische Thermostatventile angebracht sind;

• an Orten, an denen sich eine Luftblockade bilden kann - hier werden die Wasserhähne von Mayevsky installiert, die dazu dienen, Luft abzulassen, die sich sammelt, wenn das System mit Kühlmittel gefüllt wird oder während des Betriebs.

Beachten Sie! Die Verwendung von einstellbaren automatischen Ventilen ermöglicht es, ohne Eingreifen des Menschen die in die Batterie eintretende Wassermenge abzugeben und die angesammelte Luft aus dem System zu entfernen. Der Nachteil solcher Lösungen ist nur einer - der hohe Preis.

Verwendete Materialien

Ein Merkmal der in Heizungssystemen installierten Absperr- und Steuerventile ist der ständige Kontakt mit dem Kühlmittel, dessen chemische und physikalische Zusammensetzung oft zu wünschen übrig lässt.

Daher muss das Material, das in ihnen verwendet wird, korrosionsbeständig sein und der mechanischen Wirkung von Schleifpartikeln, die sich in der zirkulierenden Flüssigkeit befinden, gut standhalten.

Die am häufigsten verwendeten Krane bestehen aus folgenden Materialien:

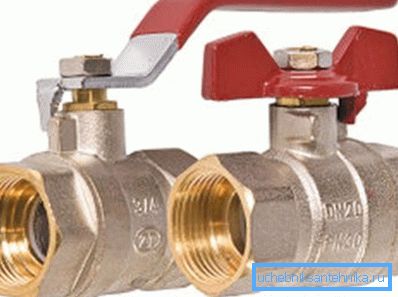

• Messing - an Rohrleitungen mit speziellen Fittings befestigt;

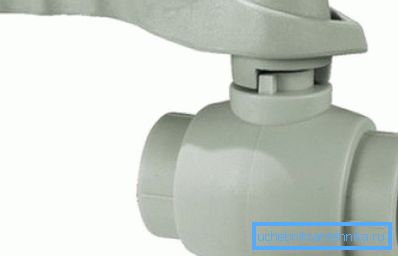

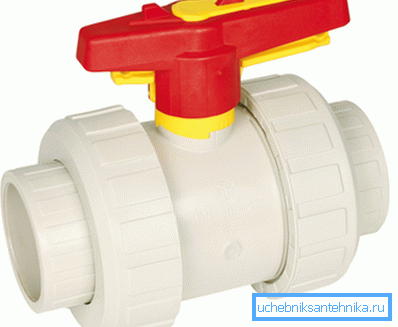

• Polypropylen - wird durch Löten auf Polymerrohren installiert.

Tipp! In einigen Baumärkten finden Sie Siluminiumkrane. Sie sehen aus wie Messing, kosten aber viel weniger. Ihre Qualität, Festigkeit und Haltbarkeit ist gering, deshalb sollten Sie solche Ventile nicht für den Entwurf von Engineering-Netzwerken verwenden.

Krantypen

Alle vorhandenen Krane sind in zwei Gruppen unterteilt:

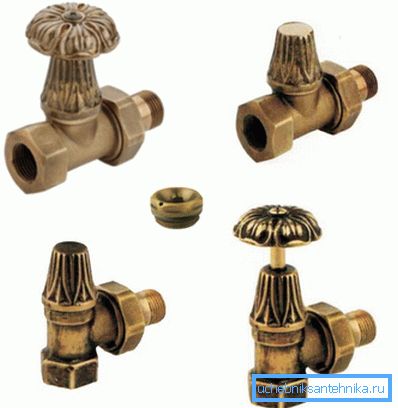

1. Abschaltung Es gibt gerade und eckig. Sie sind an Heizkörpern montiert und werden verwendet, um den Zugang zu blockieren und die Menge an heißem Wasser zu regulieren, die in die Batterien gelangt. Ihre Verwendung ermöglicht es Ihnen, die Heizplatte vor den hydraulischen und pneumatischen Einwirkungen zu schützen, die beim Befüllen des Systems mit Kühlmittel auftreten. Darüber hinaus bieten sie die Möglichkeit, einen bestimmten Akku auszuschalten und zu reparieren, zu reinigen oder auszutauschen. Sie lassen sich leicht mit Rohrgewinden auf Batterien montieren und bilden eine absolut dichte Verbindung. Starkem Flüssigkeitsdruck standhalten und attraktiv aussehen.

Der Nachteil ist die Unmöglichkeit der Feineinstellung der Temperatur im Raum. Wird häufig in autonomen Heizungsanlagen verwendet, bei denen die Modusumschaltung über das Kesselbedienfeld ausgeführt wird.

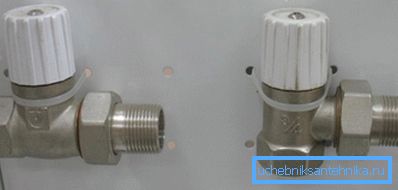

1. Thermostatisch geregelt. Im Inneren des Krans befindet sich ein spezieller flexibler Behälter, der mit Flüssigkeit oder Gas gefüllt ist. Wenn es erhitzt oder gekühlt wird, nimmt es zu bzw. ab und reguliert den Zugang von Wasser zur Batterie und somit die Temperatur. Es gibt zwei Arten von Thermostatkranen:

• mit manueller Steuerung - in diesem Fall drehen Sie den Knopf und stellen die Temperatur selbst ein, wobei Sie sich auf die Zahlen konzentrieren, die auf den Körper des Krans angewendet werden.
• automatisch - in diesem Fall wird die Temperatur im Raum von einem Mikrochip abhängig von den äußeren Bedingungen gesteuert (die Daten werden von speziellen Sensoren geliefert).

Die Vorteile der neuesten Krantypen liegen auf der Hand:

• die Fähigkeit, die Temperatur der Batterie abhängig von den Wetterbedingungen zu ändern;
• Einsparung von Wärmeträger durch mehr Feinabstimmung des Betriebs der Klimageräte;
• Schutz gegen das Einfrieren des Kühlmittels mit starker Abnahme der Außentemperatur.

Klassifizierung der Schließmechanismen

Heizungshähne werden nach einem weiteren Merkmal klassifiziert - der Gestaltung der Verriegelungseinrichtung.

Sie sind:

• Kugel (Flansch) - kann nur im Ein-Aus-Zustand sein, Zwischenoptionen sind nicht vorgesehen;

• konisch - lassen Sie das Loch für den Wasserstrom schließen, öffnen und das Ventil in Zwischenstellungen bringen;
• Die automatische Steuerung des Volumenstroms wird mit Hilfe einer speziellen Elektronik geregelt.

Flanschleitungen werden meistens in Rohrleitungen installiert. Dies liegt daran, dass ihre Konstruktion einem hohen Fluiddruck standhalten kann. Sie können lange Zeit zuverlässig dienen.

Für die Heizkörper selbst werden konische Produkte verwendet, die mit Kupplungen ausgestattet sind. Durch das Vorhandensein des Gewindes können Sie die Steuerventile fest am Einlass und Auslass der Batterie befestigen. Durch den konischen Verriegelungsmechanismus können Sie die Menge des einströmenden Wassers genauer einstellen.

Mayevskys Kranich

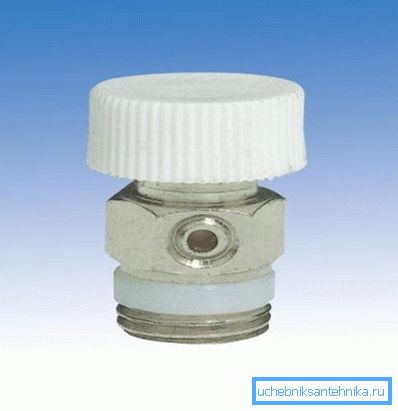

Zusätzlich zu den Wasserhähnen sind Luftkühler an Heizkörpern montiert. Sie werden Mayevsky-Kräne genannt. Sie dienen zum Abführen von Luft, die sich während des Betriebs der Anlage zwangsläufig in Rohren und Heizkörpern bildet. Die Installationsanweisungen für Heizungssysteme sehen die Installation solcher Geräte im oberen Teil jedes Heizpaneels vor.

Funktionsprinzip

Das Hauptelement des Krans Mayevsky dient als Nadelluftventil. Dieser Mechanismus kann durch einen speziellen Schlüssel oder einen herkömmlichen Schraubendreher aktiviert werden.

Das Luftventil muss auf der dem Einlassventil des Kühlers gegenüberliegenden Seite installiert werden. Wenn der Wärmeträger gefüllt ist, steigt die in der Batterie vorhandene Luft an und sammelt sich in der oberen oberen Ecke des Geräts. Es ist ein Kran installiert, durch den die gebildete Luftblockade gelöst wird.

Das Arbeiten mit dem Mayevsky-Ventil ist einfach: Sie müssen die Schraube lösen, bis ein Zischen ertönt, das Abluft abgibt. Sobald Wasser aus dem Loch austritt, kann das Ventil geschlossen werden.

Der Kran kann einen polymeren Körper haben oder aus Messing bestehen. Beide Optionen sind sehr zuverlässig. Es muss lediglich sichergestellt werden, dass der Auslass des Luftventils nicht mit festen Partikeln verstopft ist, die sich manchmal im Kühlmittel befinden. Sie können es mit einer gewöhnlichen Nadel reinigen.

Tipp! Wenn Sie eine Heizungsanlage mit Zwangsumlauf in Ihrem Haus haben, müssen Sie die Pumpausrüstung ausschalten, bevor Sie die Luftschleuse mit einem Mayevsky-Kran entfernen. Andernfalls fließt heißes Wasser zu schnell und Luft kann sich nicht im oberen Teil des Kühlers ansammeln.

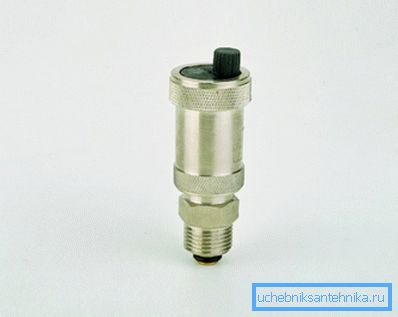

Automatische Luftventile

Jeder Hersteller von Sanitäreinrichtungen ist bestrebt, Geräte herzustellen, die bestimmte Parameter der Engineering-Netzwerke ohne menschlichen Eingriff regeln. Dies gilt auch für Luftventile, die Stecker von Batterien und Heizungsrohren entfernen.

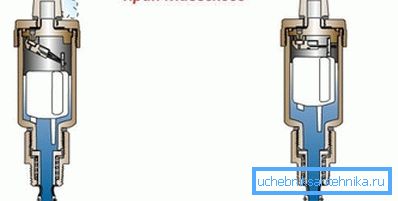

Automatikkran Mayevsky unterscheidet sich praktisch nicht von seinem Vorläufer. Das Prinzip seiner Funktionsweise hat sich auch nicht geändert. Ein spezieller Mechanismus öffnet jedoch unabhängig das Ventil, wenn der Luftdruck in der Batterie über den eingestellten Wert steigt.

Das eingebaute automatische Luftventil entlastet Sie so von der Notwendigkeit, das Heizsystem regelmäßig zu überprüfen, um Luftstaus zu erkennen und diese manuell zu beseitigen.

Merkmale der Installation von automatischen Kränen Mayevsky

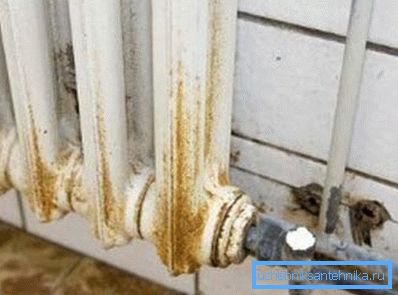

Dieses Gerät kann an fast allen vorhandenen Heizkörpern montiert werden. Besitzer weit verbreiteter Gusseisenbatterien müssen jedoch enttäuscht werden. Mayevskys Kranich wird ihnen nicht helfen, mit der Luft im Klimanetzwerk zurechtzukommen.

Dies wird durch die folgenden Umstände beeinflusst:

1. Die Innenflächen des Gusseisenkühlers rosten während des Betriebs allmählich, die Partikel lösen sich ab, gelangen in das Kühlmittel und können die Bypassöffnung des automatischen Luftventils verstopfen.
2. Das zentrale Wasserversorgungssystem, zu dem die Gusseisenbatterien gehören, ist nicht mit Filtern ausgestattet, die Feststoffteilchen auffangen, die sich in der Wärmeträgerflüssigkeit befinden. Außerdem werden dem Wasser häufig verschiedene aggressive Chemikalien zugesetzt, die auch die Funktion der Luftventile beeinträchtigen.
3. Von den an das städtische Heizungssystem angeschlossenen Heizkörpern wird im Sommer häufig Wasser abgeführt. Daher können sich nach dem Befüllen des Systems zu große Stopfen bilden, die durch ein 2-mm-Loch nicht funktionieren. Wir müssen effektivere Methoden anwenden.

Beachten Sie! Alle Vorteile der automatischen Mayevsky-Krane zeigen sich nur bei der Entwicklung autonomer Steuerungssysteme, bei denen die Qualität des Kühlmittels, dessen Temperatur, Druck und andere ebenso wichtige Betriebsparameter kontrolliert werden können.

Fazit

Eine sehr wichtige Rolle spielen Absperr- und Regelventile für die Organisation der Zirkulation von Wasser und Luft im Heizungssystem. Daneben werden aber auch zahlreiche andere Geräte für die Planung von Heizungsnetzen eingesetzt. Weitere visuelle Funktionen unseres Themas können Sie dem folgenden Video entnehmen.
