Korrekter einbau von bimetallkühlern in wohnungen und

In den meisten Regionen unserer Erde mit gemäßigtem, kontinentalem und kaltem Klima gelten autonome oder zentralisierte Wasserheizungssysteme als die effizientesten Methoden zur Beheizung von Wohn- und Geschäftsgebäuden. Als Kühlmittel verwenden sie normalerweise reines Wasser oder nicht einfrierende Flüssigkeit, die zwischen dem Heizkessel und den Raumwärmetauschern zirkuliert, die von Haushaltsheizkörpern verwendet werden.

Unabhängige Installation einer Hausheizung

Gegenwärtig gibt es eine große Anzahl verschiedener Haushaltsheizgeräte, die aus verschiedenen Materialien mit fortschrittlichen Technologien hergestellt werden. Daher werden wir in diesem Artikel die grundlegenden Leistungsmerkmale von Bimetall-Raumheizkörpern, die für die Beheizung von Wohngebäuden und Privathäusern mit einem autonomen oder zentralisierten Heizsystem konzipiert sind, im Detail betrachten.

Auch für Heimwerker wird hier eine ausführliche Anleitung angeboten, die eine schrittweise Beschreibung der Technologie der Selbstmontage und des Anschlusses von Bimetall-Radiatoren an ein Hausheizungssystem enthält.

Konstruktionsmerkmale von Bimetallkühlern

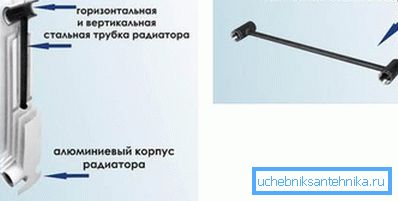

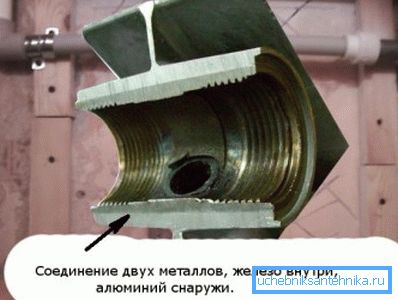

Alle Bimetallheizkörper für den Hausgebrauch bestehen aus zwei verschiedenen Metallarten. In den meisten Fällen handelt es sich um einen Verbundkreislauf, bei dem die internen Kofferraumkollektoren und vertikalen Wärmeleitkanäle aus Stahl und der äußere Deckel und die Seitenverkleidung aus Buntmetallen mit hoher Wärmeleitfähigkeit bestehen.

Ein weiteres charakteristisches Merkmal von Bimetallprodukten ist, dass ihre inneren Kanäle im Vergleich zu herkömmlichen Gussbatterien einen kleineren Querschnitt aufweisen. Daher tritt bei gleichem Druck und gleicher Flussrate eine vollständige Änderung des gesamten Wärmeübertragungsvolumens in ihnen schneller auf, wodurch sie eine höhere Wärmeübertragung aufweisen .

Beachten Sie! Beim Erwärmen und Kühlen von Bimetallelementen können Sie zu einem bestimmten Zeitpunkt die charakteristischen Klicks mit geringer Lautstärke hören. Es sollte bekannt sein, dass sie aufgrund der unterschiedlichen linearen Ausdehnungskoeffizienten verschiedener Metalle entstehen, daher werden sie als normal betrachtet.

Vor- und Nachteile

Der Hauptnachteil aller Bimetallstrahler im Vergleich zu Gusseisenbatterien ist der relativ hohe Preis, der auf die hohen Kosten von NE-Metallen zurückzuführen ist, die zur Herstellung von wärmeableitenden Seitenschleifelementen verwendet werden.

Gleichzeitig haben alle Bimetallprodukte trotz der hohen Kosten eine Reihe von unbestreitbaren Vorteilen, die wie folgt aussehen:

1. Aufgrund des dickwandigen Wasserversorgungsverteilers und der vertikalen Wärmeleitkanäle aus Stahl sind solche Kühler sehr zuverlässig, Da sie sich unter dem Einfluss hoher Temperaturen nicht verformen, widerstehen sie hydrodynamischen Belastungen gut, da sie für einen Wasserdruck im System bis 52 kg / cm2 ausgelegt sind.
2. Konstruktions- und Stahlrohr ist weniger anfällig für Korrosion als Aluminium., Daher oxidieren die Innenwände der Rohre praktisch nicht und wachsen nicht mit Kalk über.

1. Außenlamellen aus Aluminium haben eine hohe Wärmeleitfähigkeit., Dank eines speziell entworfenen Querschnittsprofils hat es eine große äußere Oberfläche. Daher haben diese Teile eine hohe Wärmeübertragung und eine gute Wärmeableitfähigkeit.
2. Produkte mit Aluminiumlamellen sind unter anderem deutlich leichter als Gussbatterien., Die Installation von Bimetallheizkörpern kann daher unabhängig von einander durchgeführt werden.
3. Bimetallheizkörper haben eine lange Lebensdauer, und die äußere dekorative Beschichtung mit pulverisiertem Polyester-Email gibt ihnen ein ästhetisches Aussehen.

Tipp! Bei der Wahl eines farbigen Bimetallstrahlers sollten Lichtmodelle und vor allem Weiß bevorzugt werden, da die Lichtoberfläche die besten Wärmeabstrahlungsfähigkeiten aufweist.

Montage der Heizstrecken

Alle Arten von Haushaltsheizkörpern werden in Form einer fertigen Batterie verkauft, die aus mehreren Abschnitten von Heizelementen zusammengesetzt ist.

In Abhängigkeit vom Volumen des beheizten Raums, der Wärmedämmfähigkeit der tragenden Wände des Gebäudes sowie den klimatischen Eigenschaften einer bestimmten Region können die Abmessungen und dementsprechend die Wärmekapazität der Batterie jederzeit durch Trennen oder Hinzufügen der erforderlichen Anzahl von Abschnitten geändert werden.

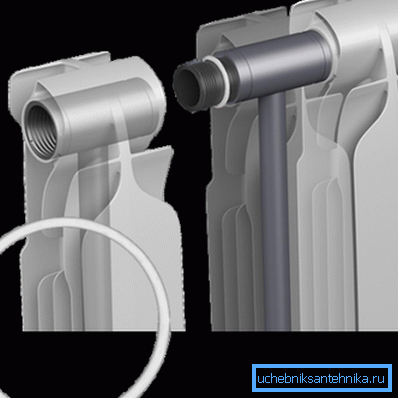

1. Die Heizabschnitte sind mittels spezieller Durchführungsmuttern miteinander verbunden, an denen einerseits der rechtsseitige Faden geschnitten wird und andererseits der linksseitige Rohraußenfaden geschnitten wird.

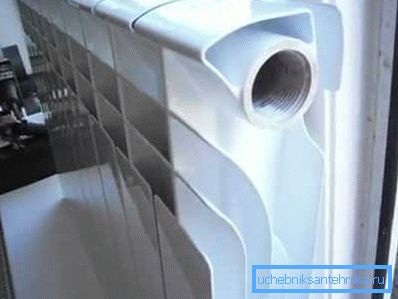

1. Jeder Abschnitt der Batterie hat eine Durchgangsbohrung für den Durchtritt von Wasser, die einerseits rechtsseitig schneidet und andererseits - Linksgewinde.

1. Bevor Sie den Akku zusammenbauen, müssen Sie benachbarte Abschnitte einander gegenüber liegen und sie auf einer ebenen, harten Oberfläche ablegen.
2. Bereiten Sie zwei Durchführungsmuttern vor, legen Sie sie auf eine Dichtung und ziehen Sie sie von Hand in die oberen und unteren Löcher einer der Sektionen mit 1-1,5 Umdrehungen an. Achten Sie dabei auf die richtige Richtung des Gewindes.
3. Die Gewindebohrungen des Wasserverteilers des zweiten Abschnitts sollten mit dem Gewindeteil der Stopfbuchsenmuttern ausgerichtet sein und sie so weit wie möglich in beiden Abschnitten gleichzeitig von Hand umwickeln, ohne dass dabei viel Aufwand anfällt.

1. Stellen Sie sicher, dass die Kühlerabschnitte miteinander fluchten und sich in der richtigen Richtung des Gewindes befinden. Ziehen Sie beide Durchgangsbolzen abwechselnd mit einer gleichmäßigen Kraft mit einem speziellen Kühlerschlüssel an.

Tipp! Moderne Heizungsheizkörper haben Einlass- und Auslassgewindebohrungen mit einem Gewindedurchmesser von 1 Zoll, und die Versorgungsleitungen im Haus können eine andere Größe haben, beispielsweise 1/2 Zoll oder 3/4 Zoll. Um sie miteinander zu verbinden, müssen Sie vor der Installation ein spezielles Installationskit für den vorhandenen Rohrdurchmesser erwerben.

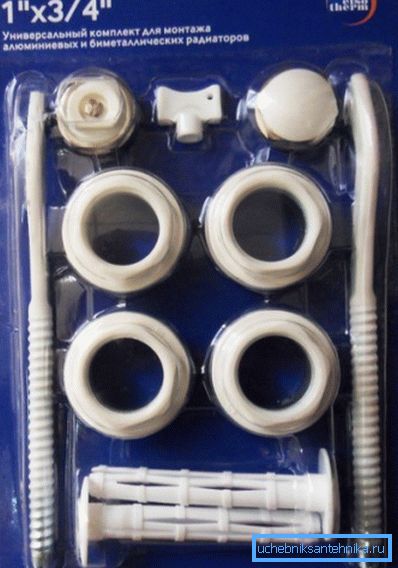

Sie besteht in der Regel aus zwei oder vier Wandhalterungen mit Dübeln auf Beton oder Ziegel, zwei Adaptern mit Rechtsgewinde, zwei Adaptern mit Linksgewinde, einem Schraubverschluss und einem Ventil zum Entlüften. Auch separat sollten Kugelhähne und Überwurfmuttern gekauft werden.

Technologische Merkmale der Installation

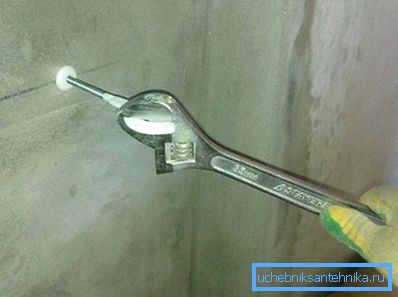

Die unabhängige Installation von Bimetallheizkörpern an der Wand erfolgt mit Hilfe von Standardbefestigungswinkeln. Die Verbindung zu den Rohren der Heizungsanlage erfolgt mit einer speziellen Überwurfmutter, der sogenannten American.

1. Vor dem Einbau neuer Heizkörper in das vorhandene Heizungssystem sollte die alte Kommunikation gründlich gespült werden, um Schmutz, Rost und Salz- und Kalkablagerungen von der Innenfläche der Rohre zu entfernen.

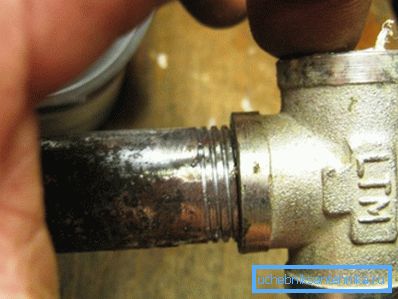

2. Schneiden Sie am Ende der Wasserleitungen des Heizungssystems die Gewinde ab, auf die Sie Messing- oder Bronze-T-Stücke schrauben müssen.

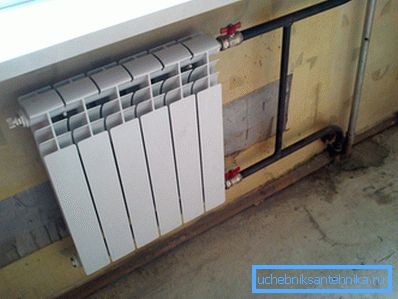

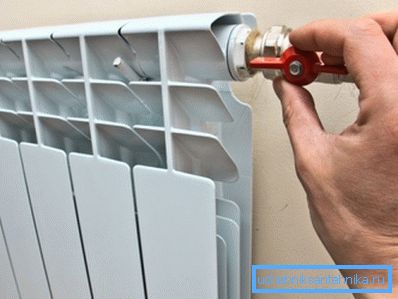

1. Kugelhahnwasserhähne in den direkten Auslässen der T-Stücke zu installieren und die T-förmigen Auslässe der Einlass- und Rücklaufrohre mit einem Rohrsegment miteinander zu verbinden, um eine Bypass-Rohrleitung oder mit anderen Worten einen Bypass zu erhalten.
2. Installieren Sie im Einlass und Auslass des Kühlers Adapter mit der gewünschten Größe, in die der Gewindeanschluss der Mutter American gewickelt wird.

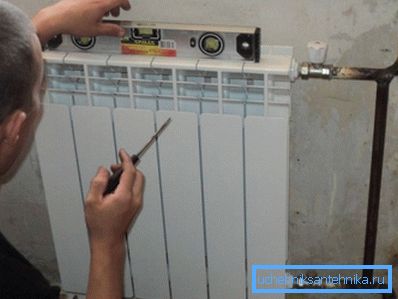

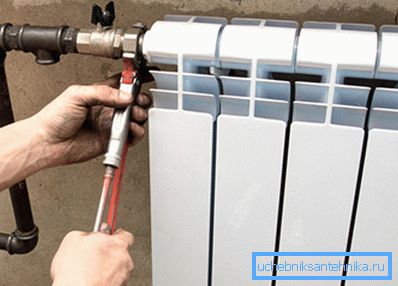

1. Danach müssen Sie den Heizkörper mit Halterungen aus dem Montagesatz an der Wand befestigen und dann die unverlierbaren Muttern der amerikanischen Einlass- und Auslassdüsen mit den Kugelventilen der Vorlauf- und Rücklaufleitungen des Heizsystems verbinden.

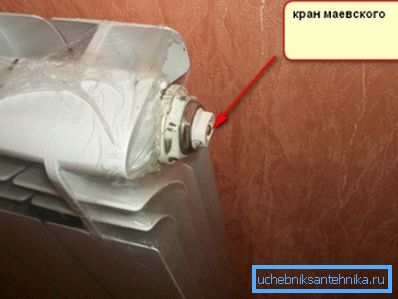

1. Installieren Sie am blinden Ende des oberen Verteilers jedes Heizgeräts ein automatisches oder manuelles Ventil, um Luft aus dem System abzulassen, das auch als Mayevskys Zapfhahn bezeichnet wird.

1. Zur Vereinfachung der Verwendung können Sie anstelle des oberen Wasserhahns einen mechanischen Thermostat mit Ihren eigenen Händen installieren, mit dem Sie die gewünschte Temperatur des Kühlers automatisch aufrechterhalten können.

1. Testen Sie das System nach Abschluss der Installation bei erhöhtem Betriebsdruck auf Undichtigkeiten und Leckagen an Gewindeanschlüssen.

Tipp! Um alle Gewindeverbindungen abzudichten, wird empfohlen, ein spezielles Fluorkunststoff-Dichtungsband (FUM) zu verwenden, das vom Ende des Rohrs entlang des Gewindes in einer dünnen Schicht auf dem Gewinde aufgewickelt werden sollte.

Fazit

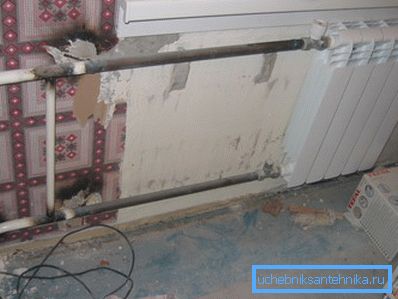

Abschließend sei darauf hingewiesen, dass der Einsatz von Bimetallkühlern sowohl bei autonomen als auch bei Zentralheizungen gleichermaßen wirksam ist, bei Zentralheizungen einer Wohnwohnung jedoch nur Stahlrohre zum Anschluss von Bimetallkühlern verwendet werden können, da bei geplanten Tests Zentralheizungsnetze verwendet werden können sehr hoher Druck für kurze Zeit.

Weitere Informationen erhalten Sie, wenn Sie sich das Video am Ende dieses Artikels ansehen oder ähnliche Materialien in diesem Abschnitt auf unserer Website lesen.
