Komponenten für heizkörper: ventile, steuergeräte, zähler

Um im Haus immer warm und behaglich zu sein, muss die Heizungsanlage störungsfrei funktionieren. Der moderne Markt bietet eine große Auswahl an Heizgeräten. Der hohe Preis der Batterie ist jedoch noch keine Garantie für einen stabilen Betrieb. Ebenso wichtig ist die Wahl hochwertiger Komponenten für Heizkörper. Es ist überhaupt nicht notwendig, dass diese Knoten teuer sind. Die Hauptfrage ist, wie sehr alle diese Beschläge einem bestimmten Kühlermodell und Systemtyp entsprechen.

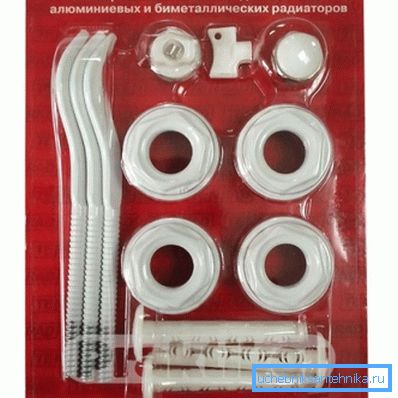

Foto des Werkssets zur Montage eines Aluminiumheizkörpers.

Welche Produkte werden hergestellt?

Um Preis für Heizkörper zu verlangen, ist es nützlich, sich sofort für die Kosten und vor allem für die Verfügbarkeit und die einfache Ausführung aller Komponenten zu interessieren. Denn das notwendige Zubehör ist nicht immer im Lieferumfang enthalten.

Einige Hersteller verkaufen nur leere Batterien, um die Preise zu senken. Oder sie legen die billigsten Teile in den obligatorischen Satz.

Alle Zubehörteile können in mehrere Richtungen unterteilt werden.

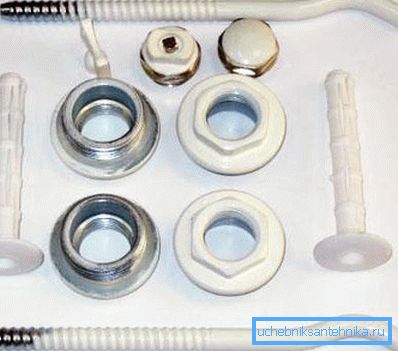

Standard-Batteriekit
  • Das einfachste sind Befestigungselemente, Halterungen, Markisen und Beine für Heizkörper. Häufig sind alle Geräte dieser Art, die mit der Batterie verkauft werden, für ein solides Fundament, Beton oder Ziegel ausgelegt. Besitzer von Rahmen- und Holzhäusern sowie Konstruktionen aus Schaum- oder Porenbeton müssen die Einrichtungen gesondert pflegen.
  • Verschiedene Arten von Steckern, Ventilen für Heizkörper und andere Absperrventile, In der Regel wird es separat verkauft und muss nicht nur dem Material der Batterie selbst, sondern auch dem Durchmesser und dem Typ der Rohrleitungen voll entsprechen.
Amerikaner mit einem Adapter auf Kunststoff.

Wichtig: Besonderes Augenmerk sollte auf das Material gelegt werden, aus dem der Kühler besteht. Immerhin kann beispielsweise ein Stecker für einen Heizkörper 3 (drei Viertel), auf Aluminium- und Bimetall-Batterien, optisch gleich sein. Das Aluminiumprodukt hält jedoch nicht viel Druck aus.

  • Eine andere Richtung der Komponenten wird als regulatorische Ausrüstung betrachtet.. Ein Heizkörper-Wärmeverteiler sowie alle Arten von Messgeräten und Messgeräten gelten als hochspezialisierte Produkte. Von allen damit verbundenen Geräten ist dies der teuerste Sektor, daher ist die Wahl hier besser für Profis.

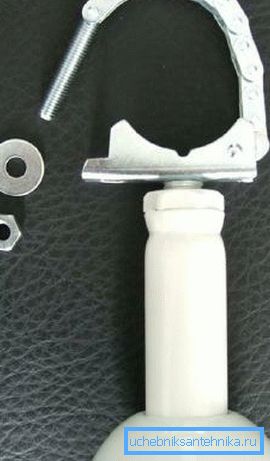

Verstellbarer Fuß für den Kühler.

Alle diese Komponenten und Teile können aus verschiedenen Materialien hergestellt werden und haben daher unterschiedliche Kosten.

Damit das System klar funktioniert, müssen die folgenden Bedingungen erfüllt sein:

  • Die dazugehörigen Beschläge dürfen die konstruktiven Merkmale des Gesamtsystems nicht beeinträchtigen. Da es sich um Heizkörper handelt, ist es wünschenswert, dass die Wärmeübertragung zumindest innerhalb der durch die Anweisung angegebenen Grenzen bleibt.

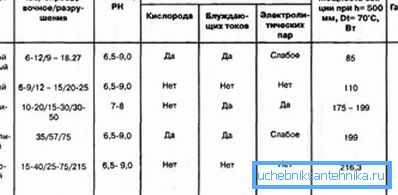

Eigenschaften von Heizkörpern.
  • Jeder Fachmann weiß, dass die Qualität der zugehörigen Armaturen die Qualität des Produkts nicht unterschreiten darf. Mit anderen Worten, die chinesische Kappe am Heizkörper ist nicht in die italienische Batterie eingebaut.
  • Und schließlich, wenn die Reparatur oder Installation von Hand ausgeführt wird und Sie ein bestimmtes Teil kaufen, müssen Sie den gesamten Installationsprozess und die weitere Arbeit der Website eindeutig darstellen.

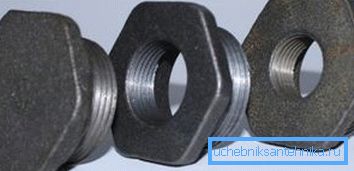

Stecker für Graugussbatterien.

Ein paar Worte zu den Hauptkomponenten

Wie bereits erwähnt, sind alle Zubehörteile in mehrere Hauptrichtungen unterteilt. Die meisten Knoten sind obligatorisch, ohne sie funktioniert das System grundsätzlich nicht. Darüber hinaus gibt es Produkte, die zu installieren wünschenswert sind, aber im Extremfall können Sie ohne sie auskommen.

Ventile

Das Hauptelement von Ventilen ist ein Kran. Im Moment gibt es zwei Arten von Designs. Dies sind Krane mit Nadelprinzip und ein Amerikaner für Heizkörper, ein anderer Amerikaner wird oft als Halbdreh- oder Kugelhahn bezeichnet.

Nadelventile ermöglichen die stufenlose Einstellung der Durchflusskapazität der Rohrleitung. In der Vergangenheit wurden sie überall verwendet, aber mit dem Aufkommen kugelförmiger Strukturen blieben Nadelventile nur an Stellen, an denen eine sanfte Dosierung von Kühlmittel erforderlich war.

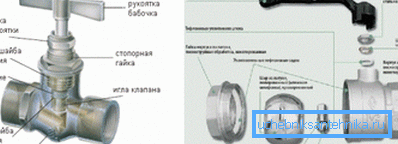

Schemen von Nadel- und Kugelhähnen.

Der Aufbau eines halbdrehenden Kugelhahns (American) ist eine Metallkugel mit einem Durchgangsloch in der Nähe des Rohrabschnitts, das in einem kugelförmigen Gehäuse eingeschlossen ist.

Wenn die Kugel um 90 ° gedreht wird, kombiniert das Loch den Einlass und den Auslass des Rohrs, so dass das Kühlmittel frei fließt. Beim Zurückdrehen überlappt das Rohr die Wände der Kugel.

Tipp: Experten empfehlen die Verwendung von Kugelhähnen aus Edelstahl. Der Preis für sie ist etwas höher, aber diese Strukturen sind mindestens doppelt so lang wie ihre Silumin-Pendants. Es ist möglich, einen Edelstahl auf einer Spiegelinnenfläche des Kerns zu unterscheiden.

Regulierungsvorrichtungen

In einem Komplex mit Absperrventilen werden verschiedene Arten von Regelvorrichtungen weit verbreitet verwendet. Bei den Batterien ist der Jumper am Kühler der bekannteste, bei Profis besser bekannt als Bypass.

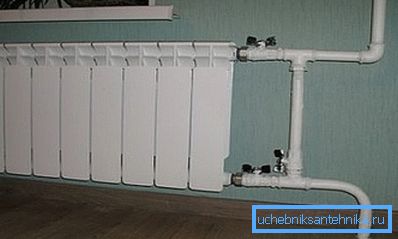

Klassischer Bypass.

Im Kern ist der Bypass eine gemeinsame Leitung, die den Eingang und den Ausgang der Batterie verbindet. Er wird direkt vor dem Kühler installiert. Technische Belastungen, die dieses Gerät im großen und ganzen nicht tragen kann, können Sie tun.

Durch die Montage des Bypasses in Verbindung mit den Kugelhähnen erhält der Eigentümer jedoch jederzeit die Möglichkeit, die Heizung abzuschalten oder den Kühler auszutauschen. Gleichzeitig durchläuft das Kühlmittel unter Umgehung der Batterie den Jumper.

Tipp: Wie auf dem Foto zu sehen, ist der Bypass direkt vor dem Kühler installiert. Zwischen der Steckbrücke und der Batterie befinden sich am Ein- und Ausgang Kugelhähne. Die Experten empfehlen daher, ein zusätzliches Ventil an der Brücke selbst zu installieren, wodurch die Effizienz der Einheit erhöht wird.

Bypass mit Zusatzventil.

Eine weitere Regeleinrichtung ist eine Strömungsführung für Heizkörper mit Bodenanschluss. Wie am Bodenanschluss bekannt ist, befinden sich der Einlass und der Auslass entweder in der Nähe oder an entgegengesetzten Enden, jedoch wieder am Boden des Kühlers.

Somit bewegt sich das Kühlmittel entlang der Linie des geringsten Widerstands, wodurch der obere Teil der Batterie fast nicht betroffen ist. Die Führung ist in diesem Fall ein kleiner Abschnitt des Rohrs, der in die Batterie eingebaut ist, auf den Einlass aufgesteckt wird und den Fluss nach oben leitet. In diesem Fall erhöht sich die Effizienz der Einheit erheblich.

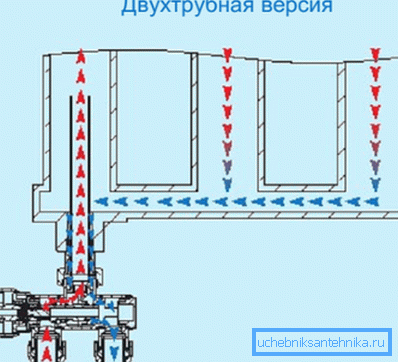

Das Layout des Flussleitfadens.

Theken und Verteiler

Das bekannteste Gerät in diesem Bereich ist ein Heizkörperthermostat. Diese Einheit ist eine Symbiose aus einem thermischen Sensor mit einem Nadelventil. Es wird direkt am Eingang der Batterie installiert. Dadurch haben die Eigentümer die Möglichkeit, eine bestimmte Temperatur an einem bestimmten Kühler einzustellen.

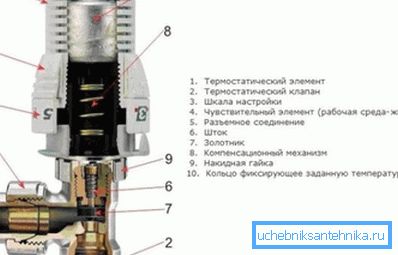

Schema Kühler Thermostat.

Für lokale Netzwerke in Privathäusern ist das Problem der Installation von Wärmezählern nicht relevant, da die Eigentümer selbst den Betrieb des Kessels regeln. Der Kühlerzählerverteiler für Hochhäuser erschien erst vor kurzem. Dieses Gerät kann die Wärmemenge berücksichtigen, die jeder Wohnung zugeführt wird.

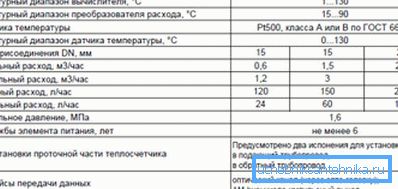

Eigenschaften von Wärmezählern.

Bewohner städtischer Hochhäuser wissen, dass die Batterien in ihren Wohnungen nicht immer die richtige Temperatur abgeben. Mit dem Aufkommen des Verteilerschalters erhielten Beschwerden über überhöhte Tarife eine rechtliche Bestätigung. Daher zahlt sich die Installation solcher Systeme in städtischen Hochhäusern trotz der hohen Kosten schnell aus.

Verteiler für Heizkörperzähler

Das Video in diesem Artikel enthält einen Algorithmus zum Installieren einiger Arten von Heizkörpern.

Fazit

Wenn wir darüber sprechen, die Batterie an der Wand aufzuhängen oder die Beine anzubringen, ist das natürlich ganz einfach. Experten empfehlen jedoch nicht, einen Heizkörperzähler mit eigenen Händen zu installieren, selbst wenn Sie den Algorithmus der Arbeit kennen. Da solche Geräte eine gesonderte Untersuchung und Versiegelung erfordern, ist dies die Diözese der zuständigen Behörden.

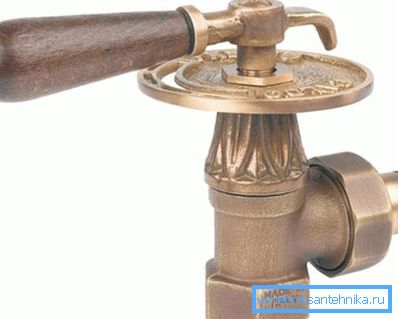

Designventil für High-End-Kühler.
