Kollektorheizung - die perfekte wahl für ein privathaus

Bereits in der Planungsphase des Heizungssystems muss zwischen mehreren völlig unterschiedlichen Arten der Kühlmittelzufuhr für Heizkörper gewählt werden. Wenn das Budget keine Schwachstelle ist, wäre das Kollektorsystem eine ideale Option, und in Bezug auf Parameter wie Benutzerfreundlichkeit und Haltbarkeit ist es Analoga überlegen.

Vergleich von Kollektor- und anderen Verdrahtungsarten

Sie können eine der drei häufigsten Arten der Verteilung von Pipes auswählen:

• Einrohrheizung - ideal zum Beheizen eines kleinen Privathauses. In diesem Fall sind alle Strahler in Reihe geschaltet, was bedeutet, dass die letzte Batterie in der Kette weniger effizient arbeitet als die erste. Die Kosten eines solchen Systems sind jedoch minimal;

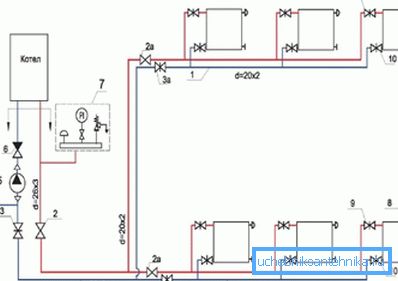

• Bei der 2-Rohr-Heizung kann der Schaltplan als 2 Parallelkreise dargestellt werden, Einer liefert das heiße Kühlmittel zu den Heizgeräten, das zweite führt das gekühlte Kühlmittel zum Kessel. Diese Heizmethode kann als die häufigste angesehen werden.

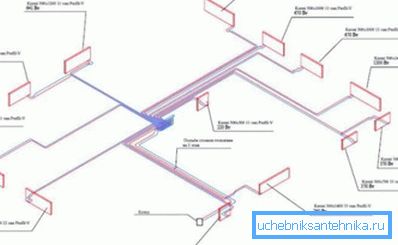

• Die Kollektorverdrahtung unterscheidet sich von den aufgeführten Analogen dadurch, dass jeder Kühler einzeln mit Kühlmittel versorgt wird. Das heißt, ein Kollektor ist im Raum (auf seinem Gerät - später im Artikel) installiert, und von diesem zu jeder Batterie gibt es eine Zu- und Abführungsleitung. Dies wirkt sich auf die Kosten und die Komplexität der Installation aus. Die gesamte Arbeit kann jedoch immer noch mit Ihren eigenen Händen erledigt werden.

Dies ist natürlich nicht die beste Auswirkung auf die Installations- und Materialkosten. Die Gesamtlänge der Rohre ist in diesem Fall maximal, und der Kollektor kostet auch Geld (insbesondere, wenn das Modell nicht der letzte Hersteller mit Thermostaten ist).

Stärken und Schwächen der Kollektorheizung

In der Natur gibt es keine idealen Lösungen, die Verwendung eines Kollektorheizkreises ist keine Ausnahme.

Die Vorteile einer Kollektorheizung sind:

• Flexibilität des Heizsystems - direkt an der Jakobsmuschel können Thermostate installiert werden, mit denen die Temperatur in einem einzelnen Heizkörper reguliert wird;

Beachten Sie! Bei Bedarf können Sie die Batterie einfach ausschalten. Der Rest des Heizsystems funktioniert normal.

• Da jeder Kühler einzeln mit Kühlmittel versorgt wird, ist es möglich, ein Rohr mit kleinem Querschnitt zu verwenden.

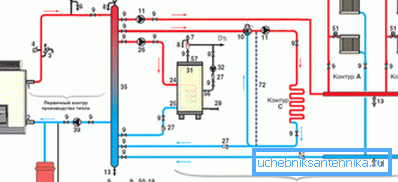

• Wenn gewünscht, können Sie problemlos ein kombiniertes Heizungssystem verwenden. Das heißt, teilen Sie es in 2 Kreisläufe mit unterschiedlichen Betriebstemperaturen oder verwenden Sie in jedem Kreislauf einen anderen Kühlmitteltyp. Für eine solche Lösung benötigen Sie eine hydraulische Nadel.

Es gibt Kollektorlayout und Schwachpunkte:

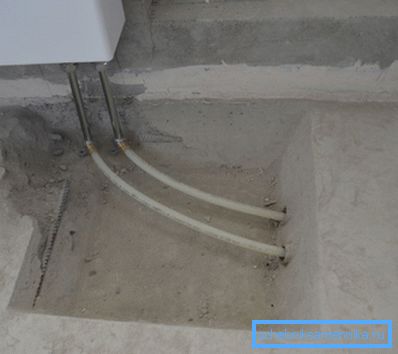

• Der erhöhte Preis wurde bereits erwähnt, außerdem können Reparaturen bei Bedarf schwierig sein, da die Heizungsrohre direkt unter dem Boden verborgen sind (oft werden sie einfach mit einer Kupplung gefüllt).

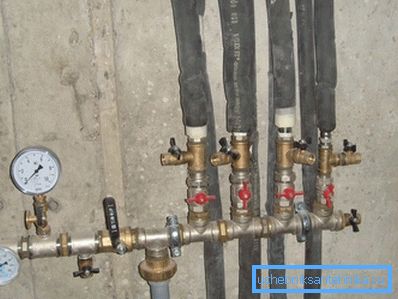

• Rohre mit einem solchen Layout können nicht entlang der Wände verlegt werden. Genauer gesagt, aus technischer Sicht ist dies möglich, aber dann wird fast die Hälfte der Wand mit Rohren verschlossen - eine zweifelhafte Ergänzung des Innenraums.

• Die Heizungsverteilung der Heizung mit Rohren mit kleinem Durchmesser erfordert eine leistungsstärkere Umwälzpumpe, da der hydraulische Widerstand zunimmt.
• Es ist unmöglich, ein solches Heizsystem vollständig autonom zu betreiben - in jedem Fall wird Strom benötigt -, um die Pumpe zu betreiben. Der natürliche Druck reicht nicht aus, um das Kühlmittel umzuwälzen.

Gerät und Funktionsprinzip der Kollektorheizung

Nach diesem Schema ist es möglich, nicht nur Heizungen mit Heizkörpern zu organisieren, sondern beispielsweise auch einen „warmen Fußboden“ im Raum zu organisieren, dh überhaupt auf Batterien zu verzichten. Im Allgemeinen bleibt das Heizsystem jedoch unverändert und arbeitet nach demselben Prinzip.

Arten von Sammlern

Sammler können verwendet werden für:

• Organisation der traditionellen Heizung (mit Heizkörpern). Es ist möglich, Heizkörper in Gruppen von 2-3 Stück zusammenzufassen, um Rohre zu sparen und die Installation zu erleichtern.
• Heizung nach dem Prinzip des "warmen" Bodens;

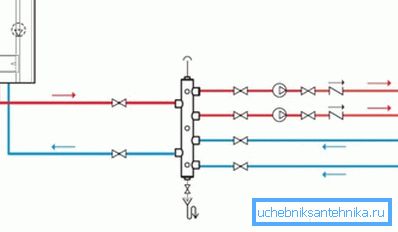

• einen Stromkreis auf 2 oder mehr zu trennen. In diesem Fall dient der Heizkessel für beide Kreisläufe als Energiequelle, die Kühlmitteltemperatur kann jedoch erheblich voneinander abweichen (sie kann sogar verschiedene Arten von Kühlmittel verwenden).

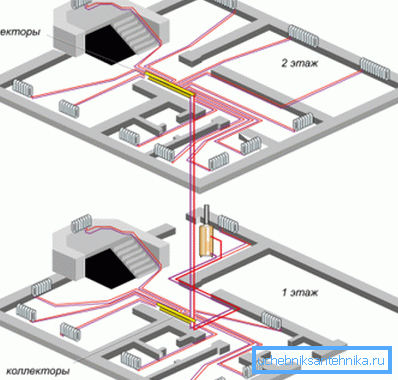

Das Kollektorsystem des Heizens bei Verwendung eines "warmen Bodens" ist durch einen erhöhten Widerstand gekennzeichnet, daher kann eine zusätzliche Umwälzpumpe für das Heizungssystem erforderlich sein. Vielfältige Schließfächer befinden sich am besten in der Mitte des Hauses. Bei dieser Anordnung ist die Länge der Rohre zum Heizen verschiedener Räume ungefähr gleich.

Ein weiteres wesentliches Element in einem solchen Schema wird eine Mischeinheit sein, in der die Temperatur des Kühlmittels abfällt. Am Auslass des Kessels erwärmt sich das Wasser auf etwa +90 ° C, und in Fußbodenheizungssystemen sollte die Temperatur des Wärmeträgers etwa +40 ° C betragen.

Elemente der Kollektorheizung

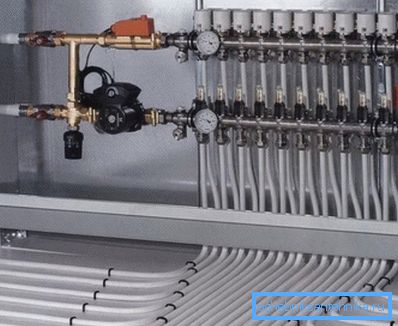

In der Regel sind alle Elemente in einem separaten kleinen Schließfach versteckt und befinden sich an einer unauffälligen Stelle in Wandnähe. Die Rohre verlaufen unter dem Boden, so dass der Innenraum des Raumes nicht gestört wird.

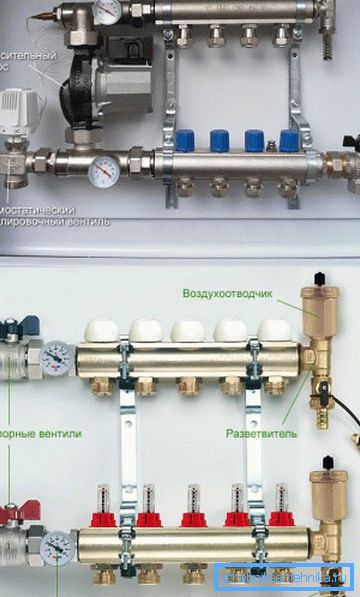

Das Hauptelement ist ein Kamm (wird in Höhe von 2 Stück benötigt). Äußerlich sieht der Kamm (oder Kamm) aus wie ein einfacher Rohrabschnitt, an den mehrere Abgriffe angeschweißt werden (bei Kaufmodellen liegt die Anzahl der Abgriffe normalerweise zwischen 2 und 12).

Beachten Sie! Gegebenenfalls können gekaufte Kämme miteinander verbunden werden. Sie können also einen Kamm für eine beliebige Anzahl von Ausgängen / Eingängen erstellen.

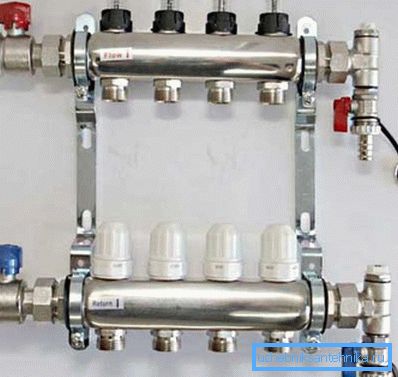

Kollektorheizungen sind in der Regel mit Durchflussmessern und Thermostaten ausgestattet - im Vergleich zu den Gesamtkosten sind die Kosten dieser Geräte nicht so hoch. Gekaufte Jakobsmuscheln sind werkseitig mit Geräten zur Temperaturregulierung und Wasserdurchflussmessung ausgestattet. Wählen Sie einfach das entsprechende Modell aus.

Durchflussmesser sind am Aufgabekamm installiert, da der Kamm mit Luftventilen zum Abblasen der Luft ausgestattet sein muss - er ist nützlich, um Luft aus dem Heizungssystem zu entfernen. Auf dem Kamm, der das gekühlte Kühlmittel aufnimmt, sind Thermostate installiert

Merkmale der Arbeit und der Ort der einzelnen Elemente

Der vom Kessel erhitzte Wärmeträger tritt in den Hauptleitungskamm ein und tritt durch einzelne Rohre in die Heizkörper ein. Um die gleiche Beheizung aller Heizungen zu gewährleisten, wird empfohlen, Rohre mit etwa gleicher Länge und Durchmesser zu verwenden. Danach strömt das gekühlte Kühlmittel durch das Auslassrohr zum zweiten Verteilerkamm und fließt zurück in den Kessel.

Der eingebaute Thermostat regelt die Wassertemperatur und erhöht / verringert bei Bedarf den Kühlmittelstrom durch den Kühler, sodass die Temperatur im Raum geregelt wird.

Die Kollektorheizung funktioniert nur unter bestimmten Bedingungen stabil:

• Es ist notwendig, einen Ausgleichsbehälter zu installieren, der die Zunahme des Kühlmittelvolumens während des Heizens ausgleicht.

Beachten Sie! Das Mindestvolumen des Ausgleichsbehälters muss 10% des Kühlmittelvolumens im Heizungssystem betragen.

• die Umwälzpumpe befindet sich am Rücklauf;
• Der optimale Ort für den Ausgleichsbehälter ist der Rohrabschnitt vor der Umwälzpumpe.

Installation der Kollektorheizung

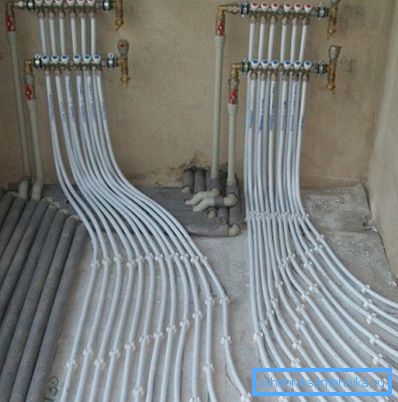

Konventionell kann der gesamte Installationsprozess in 3 Stufen unterteilt werden: Verlegen und Fixieren von Rohren auf dem Boden des Raums, Installieren eines Sammelkastens und Verbinden von Rohren mit den Kämmen.

Anweisungen zum Ausführen von Arbeit sehen folgendermaßen aus:

• Die Basis wird zuerst vorbereitet - der Beton wird gereinigt und nivelliert;
• dann wird eine wasserdichte Schicht verteilt, und entlang des Raums wird ein Klebeband geklebt, das die Ausdehnung der Betondecke glättet.

Beachten Sie! Wenn der Boden im Raum aus Holz ist, können die Rohre einfach unter die Bretter gelegt werden, was die Arbeit erheblich erleichtert.

• dann folgt eine Abdichtungsschicht;
• darüber wird die gewohnte Metallgaze gelegt und mit Draht oder speziellen Klammern daran befestigt. Beim Anbringen von Rohren am Drahtgeflecht sollte ein kleiner Spalt gelassen werden.

• Dann folgt die Füllung des Bodens. Bei dieser Methode des Verlegens von Rohren werden sie während des Transports des Kühlmittels zum Kühler teilweise auf Fußbodenheizung im Raum arbeiten.

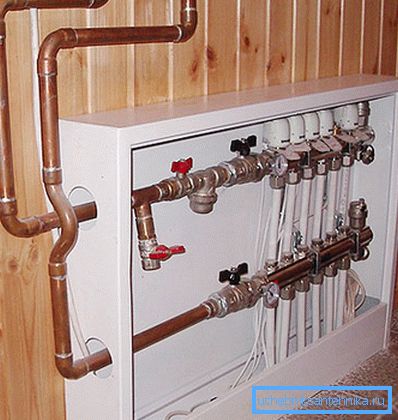

Für den Kollektorkasten können Sie dann für ein Privathaus entweder Modelle für die Wandmontage oder für Standmodelle sowie Optionen für die Wandmontage wählen. Grundsätzlich hat dies keinerlei Auswirkungen auf den Wirkungsgrad der Heizung, so dass man sich eher nach dem bequemen Zugang zu den Kollektorkämmen entscheiden muss.

Unter dem Modell der in die Wand eingebauten Schließfächer ist es wünschenswert, bei der Planung des Hauses eine Nische zu schaffen. Unabhängig von der Bauart muss das Schließfach auch mit Ankern oder selbstschneidenden Schrauben (in einem Holzhaus) an den Wänden befestigt werden, wofür besondere Augen in der Gestaltung des Schließfachs vorgesehen sind.

Verteilerkamm

Die Auswahl eines geeigneten Kamms für die Kollektorheizung ist einfach. Das Gerät ist einfach, daher müssen Sie zuerst auf das Gehäusematerial achten.

Gekaufte Geräte können sein:

• mit dem Stahlgehäuse und den Zweigen;

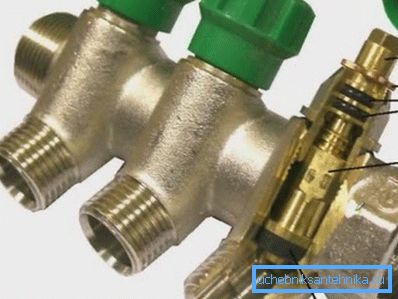

• mit Graugussgehäuse;
• mit Kunststoffkoffer.

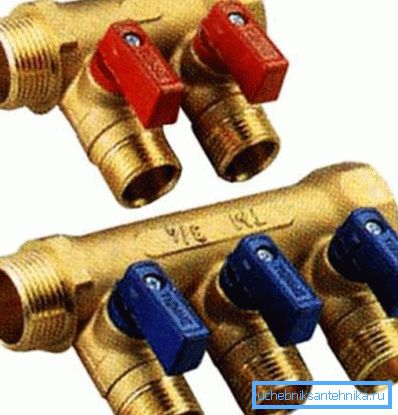

Vorgeformte Matrizen sollten bevorzugt werden, auch wenn bei einem erheblichen Druckabfall das Gehäuse nicht fließen kann. Die Anschlüsse der Vorlauf- und Rücklaufleitungen sind auch bei den einfachsten Modellen mit Gewinde versehen, was die Installation erheblich vereinfacht.

Die Kollektorheizung kann ohne gekaufte Kämme organisiert werden. Es sind 2 Optionen möglich:

• mit der Verwendung von Schweißen - aus ökonomischer Sicht ist eine sehr umstrittene Option. Erstens weiß nicht jeder, wie man mit einer Schweißmaschine arbeitet, und zweitens kann die Qualität der Naht nicht garantiert werden. Bei unvollständiger Undichtigkeit garantiert. Darüber hinaus ist es notwendig, die fehlende Verstärkung zu kaufen, wodurch die Einsparungen gering sind.

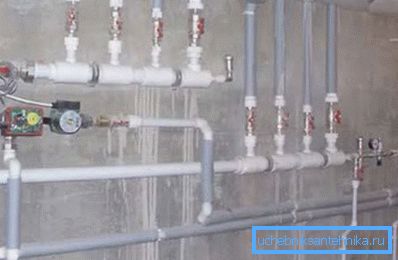

• Nun, die meisten Budgetoptionen stammen aus der PP-Pipeline. In diesem Fall ähnelt der Kamm einer Reihe von T-Stücken, die am Ende mit einem Stecker in Reihe geschaltet sind. Von den Werkzeugen benötigen Sie nur ein Gerät zum Löten einer PP-Rohrleitung. Ein solcher Sammler weist alle Schwächen der Polypropylenrohrleitung auf, insbesondere die Abnahme der Festigkeit bei Hochtemperaturkühlmittel.

Zusammenfassend

Das Kollektorheizungssystem kann in Bezug auf den Wirkungsgrad als ideal bezeichnet werden. Durch die unabhängige Zufuhr von Kühlmittel zu jedem Heizkörper erreichen Sie in jedem Raum des Hauses das ideale Mikroklima. Im Vergleich zu herkömmlichen Heizsystemen sind die Kosten groß, was die Popularität dieser Art von Wohnraumheizungen ein wenig bremst. Wenn das Budget es zulässt, ist das Heizen mit einem Kollektorsystem jedoch ideal.

Das Video konzentriert sich auf das Design des Kamms.
