Ist das zweigeschossige fußbodenheizungssystem eines

Gegenwärtig wird in einem zweistöckigen Haus sowohl ein Zwei-Rohr- als auch ein Ein-Rohr-Heizungssystem verwendet, und jedes von ihnen hat, wie oft beim Vergleich, seine eigenen positiven und negativen Seiten, die seine Wahl bestimmen. In jedem dieser Kreisläufe werden Heizkörper mit heißem Wasser versorgt.

Darüber hinaus sind diese Systeme auch bei einer größeren Anzahl von Etagen einsetzbar - das Wichtigste ist, einen ausreichenden Druck für die Zirkulation zu gewährleisten. Lassen Sie uns dennoch die Vor- und Nachteile beider Schaltkreise betrachten, und um zu helfen, was gesagt wurde, zeigen wir Ihnen einen Videoclip zu diesem Thema.

Kühlerstromkreise

Vorteile von Kühlerschaltungen

• Der Hauptvorteil der Heizung mit Einzelkreislauf oder Doppelkreislaufheizung ist wahrscheinlich die große Beliebtheit für die gesamte Bevölkerung, die relativ einfache Installation und die angemessene Heizung des Raumes, was durch langjährige Erfahrung bestätigt wird. Das Schema selbst ist ziemlich einfach. Daher können Sie ähnliche Layouts in fast allen Wohn- und öffentlichen Hochhäusern, Industrieunternehmen, Schulen, Krankenhäusern usw. sehen.
• Neben der Einfachheit gibt es aber auch seine Reize. Sie können beispielsweise, wie auf dem Foto oben gezeigt, einen Thermostat an jedem einzelnen Heizkörper installieren. Dadurch können Sie in jedem Raum ein eigenes Mikroklima schaffen, obwohl die Gesamttemperatur der Wasserversorgung gleich ist. In unserer Zeit wird außerdem die Installation von Wasserhähnen vor jeder Batterie praktiziert, wodurch ein Austausch der Wasserhähne möglich ist, ohne dass Wasser aus dem gesamten System abfließen muss.
• Im Grunde können Sie zwei Arten von Konturen aus Stahl- und Polypropylenrohren finden, obwohl Polypropylen in letzter Zeit immer mehr zu einer führenden Position in Bezug auf das Verdrängen von Metall geworden ist. Die Heizkörper selbst bestehen jedoch immer noch aus Metall, und sie bestehen aus Eisen, Stahl, Aluminium und Bimetall (Stahl mit Aluminium).

Einkreissysteme

Hinweis In jedem Fall, ob es sich um einen Einrohr- oder Zweirohrkreis handelt, werden beim Heizungsverteiler zwei Rohre verwendet - Vorlauf und Rücklauf. Der Unterschied liegt im Verdrahtungsplan der Heizkörper.

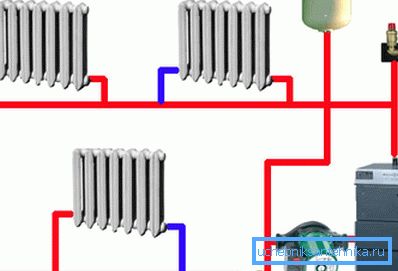

Also, lassen Sie uns verstehen, was das Ein-Rohr-Heizschema eines zweistöckigen Hauses (oder eines anderen) ist, und bewerten Sie dessen Vor- und Nachteile. Wie Sie im oberen Bild sehen können, ist der Kreislauf auf dem Heizkessel (es kann auch ein Ofen mit Wasserkocher und einer im System eingebetteten Umwälzpumpe sein), und die Heizkörper sind mit beiden Hähnen darin eingebettet.

Das heißt, aus welchem ​​Rohr das Kühlmittel in die Batterie gelangt, kehrt es nur wenige Zentimeter weiter in das gleiche Rohr zurück (die Verbindung selbst kann niedriger sein, wie in der Abbildung oben und diagonal).

Gleichzeitig ist es nicht erforderlich, dass die Heizkörper angeschlossen werden, wenn der Stromkreis von der Vorlauf- oder Rücklaufseite aus horizontal verläuft. Es kann sich auch um eine Steigleitung handeln. Dies hängt von der Anordnung des Hauses ab und jede Anweisung ist hier ungeeignet.

Diese Art der Installation der Heizung ist aufgrund ihrer geringen Kosten vorteilhaft, da weniger Material für die Konstruktion verwendet wird, was wiederum die Arbeitskosten reduziert. Die Reduzierung der Leitungslänge, die bei einem solchen Verdrahtungsschema immer beobachtet wird, führt zu einer Verringerung des Kühlmittels im System, wodurch weniger Energie für das Heizen aufgewendet werden muss.

Sofort können wir sagen, dass der größte Effekt nur dann möglich ist, wenn sich drei oder vier Heizkörper in einem Kreislauf befinden, obwohl einige argumentieren, dass der Effekt auch bei fünf Einheiten möglich ist. Hauptsache, es wird der korrekte Druck im System beobachtet. Das Problem ist, dass in jedem Verbindungsbereich das Kühlmittel mit einer kälteren Flüssigkeit verdünnt wird und nach einigen Punkten seine Kühlung bereits spürbar ist, selbst wenn der Kühler die Hand spürt.

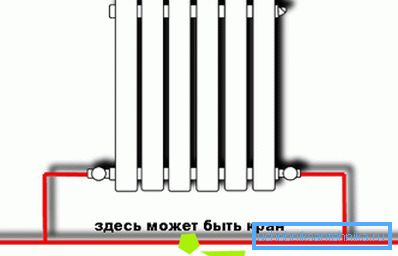

Aufgrund des Temperaturverlusts des Kühlmittels schneiden die Bewohner in einigen Fällen die Absperrventile zwischen den Kühlerauslässen in die Hauptleitung, so dass die Flüssigkeit direkt durch die Sektionen zirkuliert. Dies erhöht natürlich die Temperatur um einige Grad, aber die Situation mit den nachfolgenden Punkten wird noch schlimmer.

Hinweis Wenn Sie wirklich ein Single-Loop-System in einem zweistöckigen Gebäude installieren möchten, empfiehlt es sich, für jede Gruppe von 3 bis 4 Radiatoren einen separaten Riser nach dem Kollektorprinzip zu installieren.

Zweikreissysteme

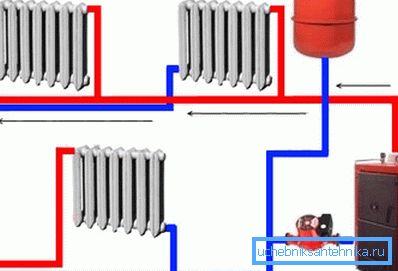

Bei der Installation des Heizungssystems werden jedoch meistens Zweikreissysteme verwendet, obwohl der Preis für die Installation und das Material für die Anordnung viel höher ist. Der Hauptvorteil eines solchen Systems besteht darin, dass das gesamte heiße Wasser sich im selben Kreislauf bewegt, ohne dabei verdünnt zu werden, sondern lediglich an jedem Punkt einen Teil des Volumens zu geben, der bei ausreichendem Druck die Temperatur selbst der am weitesten entfernt liegenden Kühler nicht beeinflusst (siehe . Auch Artikel Zweirohr- oder Einrohrheizung - die ewige Frage).

Beim letzten Kühler endet der Kreislauf und das Kühlmittel dringt in die Rücklaufleitung ein, an die noch kein Gerät angeschlossen ist - das Wasser fließt direkt in den Heizkessel zurück.

Natürlich werden bei einer solchen Kombination mehr Rohre erhalten, daher steigt das Volumen der Flüssigkeit, die erhitzt werden muss. Um jedoch Energie zu sparen, können Sie eine Kontur aus Polypropylen herstellen und an den richtigen Stellen isolieren, so dass der Wärmeverlust minimal ist.

Fazit

Abschließend möchte ich auf zwei Punkte hinweisen, die Sie unbedingt beachten müssen, wenn Sie die Heizung in einem zweistöckigen Haus mit eigenen Händen installieren.

1. Erstens, Serve sollte immer von oben beginnen, in diesem Fall von der zweiten Etage.
2. Zweitens, Eine zusätzliche Umwälzpumpe prallt immer in die Rücklaufleitung, meistens am Kessel, obwohl es Ausnahmen gibt.

Diese beiden kleinen Dinge optimieren die Zirkulation des Kühlmittels.
