Installation von heizungsrohren nach allen regeln

Die Organisation der Heizung im Haus nur auf den ersten Blick scheint eine schwierige Aufgabe zu sein, die nur ein Fachmann erledigen kann. In der Tat, selbst wenn eine unerfahrene Person die Installation von Heizungsrohren durchführt, wird der Ausgang unter Beachtung aller Regeln ein dauerhaftes und stabiles System.

Regulatorische Anforderungen

Bei der Planung der Heizung sollten sich die Empfehlungen von 2 Normen orientieren:

• SNiP 41-01-2003 - Dieses Dokument enthält Empfehlungen zur Platzierung von Heizgeräten im Hinblick auf den Brandschutz. Enthält auch die Anforderungen an die Gesundheits- und Umweltsicherheit;
• SNiP 2.04.05-91 - der schwerpunkt liegt auf der sicherheit des brandschutzes.

Besitzer von Privathäusern mit autonomer Heizung bereits in der Planungsphase müssen auf die Leistung des Kessels achten. Es ist wünschenswert, dass das System mit einer automatischen Steuerung ausgestattet ist, die die Temperatur des Kühlmittels abhängig von der Temperatur im Raum verringert / erhöht.

Beachten Sie! Wenn keine automatische Regelung vorgesehen ist, ist es unerwünscht, dass die Gesamtleistung 50 kW übersteigt. Dies kann die Pipeline beschädigen.

Natürlich ist die Installation des Heizsystems aus Polypropylenrohren in jedem Fall unterschiedlich, aber Sie können eine Reihe allgemeiner Empfehlungen auswählen:

• Das Verstecken der Rohrleitung in den Wänden wird nicht empfohlen, wenn ihre Lebensdauer weniger als 40 Jahre beträgt;
• Damit das Kühlmittel nicht in der Batterie stagniert, wird empfohlen, nicht mehr als 1 ° zu neigen.;

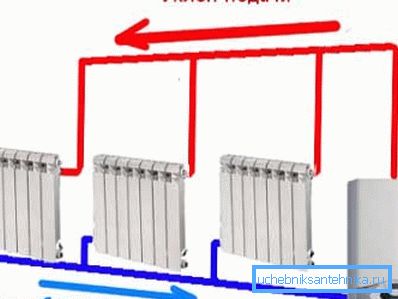

• Es wird empfohlen, die Rohrleitung mit einer Neigung zu platzieren, der Zufuhrabschnitt sollte zum Kessel hin abfallen, der Auslass muss umgekehrt sein. Dies ist notwendig, um überschüssige Luft aus dem Heizkreislauf zu entfernen.

• Die Länge des Heizkörpers in einem Wohngebiet sollte ungefähr 50-75% der Länge der Öffnung betragen, in dem es installiert ist;

• Wenn das Heizgerät in die Decke eingebaut ist, gelten Einschränkungen für die Oberflächentemperatur. Wenn also ein warmer Boden verwendet wird und sich ständig Personen im Raum befinden, sollte die Fußbodentemperatur nicht mehr als 25 ° C betragen. Wenn der Aufenthalt der Personen nur periodisch ist, liegt die Obergrenze bereits bei 30 ° C. (Siehe auch den Artikel Wärmeisolierter Boden aus Polypropylenrohren: Merkmale.)

Installation der Heizung in Stufen

Um die gewünschte Dauerhaftigkeit zu erreichen, ist es nicht nur notwendig, alle Arbeiten korrekt auszuführen, sondern beeinflusst auch die Zuverlässigkeit der Rohrleitungen für die Installation des Heizungssystems. Die Art des Kühlmittels wirkt sich auch stark auf die Lebensdauer aus. In Wohngebäuden wird meistens Wasser verwendet. Wenn die Arbeitsbedingungen jedoch hart genug sind, können dem Kunststoff Zusatzstoffe zugesetzt werden.

Wahl eines Heizungsschemas

Zu diesem Zeitpunkt müssen Sie genau entscheiden, wie das Kühlmittel durch das Haus zirkulieren soll. Sie müssen verstehen, dass die Entscheidung nicht nur das Mikroklima im Haus beeinflusst, sondern auch die Kosten erheblich anpassen kann.

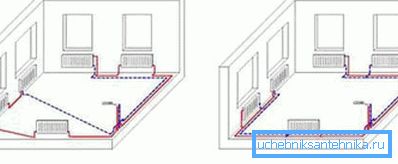

Bei den Verdrahtungsschemata für Heizungsrohre gibt es drei sehr beliebte Schemata:

• Monotube - zur Vereinfachung kann sie als Ring dargestellt werden, in den Radiatoren eingebettet sind. Das Kühlmittel, das in diesen Kreislauf eintritt, durchläuft die Batterien nacheinander, daher der Hauptnachteil - jeder nachfolgende Kühler gibt weniger Wärmeenergie ab. Die Kosten für die Installation von Heizrohren aus Polypropylen nach einem solchen Schema sind jedoch minimal;

Beachten Sie! Beim Heizen in einem großen Raum sind die extremen Heizkörper kaum warm. Es kann also nur für kleine Häuser empfohlen werden.

• Zweirohr - 2 Kreisläufe sind organisiert, einer bringt heißes Wasser in die Batterie, der andere - entfernt das gekühlte Kühlmittel und leitet es zum Kessel;

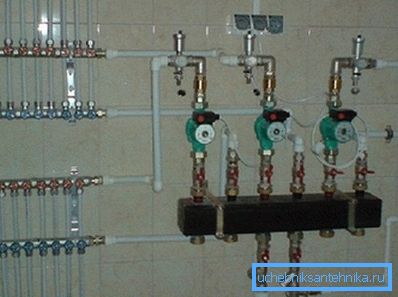

• Kollektorsystem - Wasser aus dem Steigrohr strömt in den Kollektor, von dem 2 Rohre zu jedem Kühler geleitet werden (eine gibt das Kühlmittel ab, die andere entnimmt es). Der Hauptnachteil kann als viel größere Länge der Pipeline bzw. als Preiserhöhung angesehen werden.

Darüber hinaus kann das Installationsschema zum Erwärmen von Polypropylenrohren in Systeme mit oberer und unterer Überlaufmenge unterteilt werden.

Der Hauptunterschied zwischen den beiden ist die Organisation der Kühlmittelzufuhr:

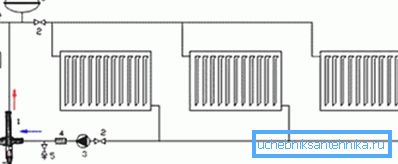

• Systeme mit einer oberen Abfüllung versorgen das Steigrohr mit Kühlmittel und werden dann durch sekundäre Steigleitungen zu den Kühlern verdünnt;

• In Systemen mit Bodenfüllung gibt es keinen Hauptständer. Die Versorgungsleitung ist an der Unterseite verlegt, und von ihr nehmen die Steigleitungen Wärmeträger zu den Heizkörpern auf, dh es gibt keine großen (Haupt-) Steigleitungen.

Pipeline-Auswahl

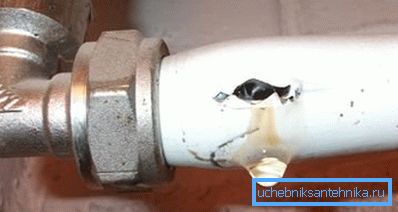

Einer der häufigsten Fehler in Rohrleitungen kann als Quellung an den Verbindungsstellen und als Folge von Leckagen betrachtet werden. All dies kann vermieden werden, wenn das Rohr richtig aufgenommen wird.

Wenn die Frage gelöst ist, mit welchen Rohren die Heizung installiert werden soll, müssen Sie auf die Kennzeichnung achten. Das Markieren von ПН10 bedeutet also, dass das Rohr einem Druck von bis zu 10 Atmosphären (Wandstärke bis zu 8 mm) standhält, es kann jedoch nur für die Kaltwasserversorgung verwendet werden.

Andere Markierungen, zum Beispiel ПН16, ПН20, können Wassertemperaturen von bis zu 80-85 ° C standhalten. Dennoch können sie nicht als optimale Wahl für das Heizungssystem angesehen werden. Im Falle eines Lecks ist die Reparatur des Heizungsrohrs ohne Schweißen schwierig durchzuführen.

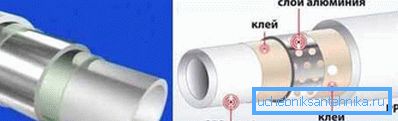

Der Hauptgrund dafür ist die übermäßige Ausdehnung des Materials beim Erhitzen. Nach dem Beginn der Zirkulation des Kühlmittels wird die Rohrleitung einfach verformt. Deshalb wird für Heizungssysteme eine Rohrleitung verwendet, die entweder mit Aluminiumfolie oder Glasfaser verstärkt ist.

Der Hauptunterschied einer solchen Pipeline besteht in der Konstruktion der Wand, die aus 5 Schichten besteht. Der Rest der Eigenschaften ist ähnlich - der zulässige Druck erreicht 25 Atmosphären und die Temperatur des Kühlmittels - bis zu 90 ° C.

Merkmale der Installation des Heizsystems

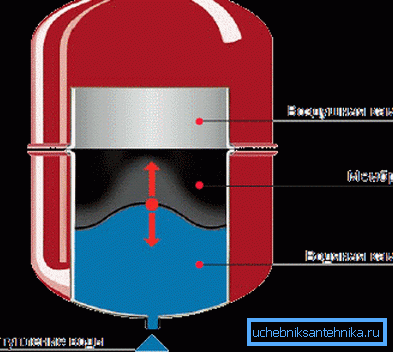

Tatsächlich ist die Installation der Heizung von Polypropylenrohren mit seinen eigenen Händen, dass gemäß dem Schema die Heizkörper montiert und die Rohrleitung verlegt wird. Gleichzeitig müssen Sie den Ausgleichsbehälter und die Pumpe nicht vergessen.

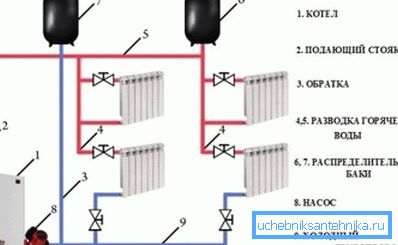

Im Allgemeinen lautet das Installationshandbuch wie folgt:

• Die Versorgungsleitung wird aus dem Kessel entfernt und zum Ausdehnungsgefäß gebracht.

• dann geht die Rohrleitung vom Tank zu den Kühlern;
• Die Pumpe kann sich sowohl am Einlass als auch am Auslass des Kessels befinden.

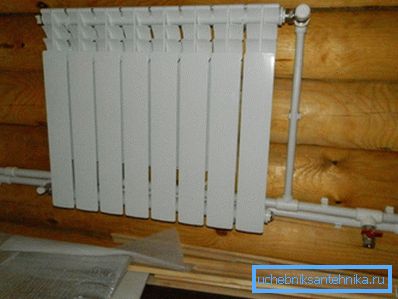

• Nach dem Einbau des Zulaufs wird das Ablaufrohr montiert (parallel zum Zulauf).

• Um die Kontur zu schließen, schneidet das Ablaufrohr in den Kessel.

Über die Kosten der Heizungsanlage

Sie können zwei Wege gehen:

• ohne Berücksichtigung der Kosten, ordnen Sie in einem spezialisierten Unternehmen die Ausführung aller schlüsselfertigen Arbeiten an;
• Machen Sie es selbst und bezahlen Sie nur für das Material.

Der Vorteil des ersten Ansatzes liegt in der Qualität und Arbeitsgeschwindigkeit. Darüber hinaus bieten seriöse Unternehmen einen kostenlosen Garantieservice für das System an. Die hohen Arbeitskosten können jedoch viele erschrecken. Die Tabelle zeigt die ungefähren Kosten für bestimmte Arten von Arbeit:

Preise können kaum als demokratisch bezeichnet werden. Wenn Sie die Arbeit selbst erledigen, sind die ungefähren Kosten für Verbrauchsmaterialien die Antwort auf die Frage, wie viel es kostet, eine Heizung aus Polypropylenrohren zu installieren.

Zusammenfassend

Nach einer stufenweisen Prüfung der Installation des Heizsystems wird deutlich, dass dies keine so schwierige Aufgabe ist. In kurzer Zeit können 1-2 Erwachsene damit zurechtkommen. Die Belohnung wird nicht nur die Zufriedenheit der geleisteten Arbeit sein, sondern auch erhebliche finanzielle Einsparungen.

Das Video in diesem Artikel zeigt ein Beispiel eines Zweirohr-Heizsystems.
