Installation von heizsystemen: arbeitsschritte und schritt

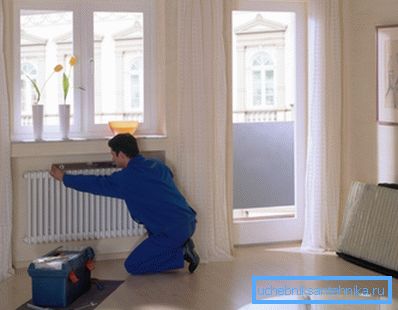

Die Installation von Heizungsanlagen für den Heimwerker ist keine leichte Aufgabe, für die Sie bestimmte Kenntnisse und Fähigkeiten benötigen. Wir betrachten die wichtigsten Arbeitsschritte, die von der Installationstechnik der Heizungsanlage ausgehen, damit Sie diese Aufgabe selbst bewältigen können.

Vorbereitungsphase

Design und Kauf von Materialien

Die Konstruktion des Heizungssystems erfordert wie jede technische Arbeit eine verbindliche Auslegung. Um alle Elemente des Schemas richtig berechnen und auswählen zu können, benötigen Sie eine bestimmte Qualifikation und Kenntnisse der Technik. Daher ist es besser, diese Arbeit einem Fachmann zu überlassen.

Auf die eine oder andere Weise müssen Sie ein Projekt haben, das Folgendes enthält:

• Berechnungen von Kraftgeräten und Heizgeräten;

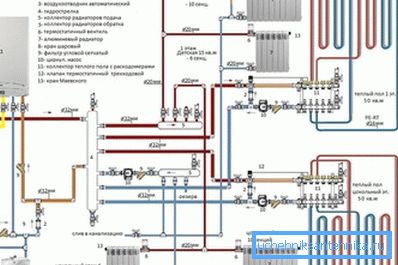

• Schemata und Zeichnungen, einschließlich axonometrischer und schematischer Diagramme der Heizung, Anordnung der Verkehrswege und Autobahnen, Größen, Durchmesser usw .;
• Spezifikationen für alle Komponenten und Teile, Kupplungen, Fittings, Rohre, Heizkörper, Hähne und Ventile;
• Begründung der Wahl der Art der Kühler, des Kessels, der Pumpe und anderer Geräte;
• Erläuterungen zu allen Arten von Arbeiten;
• Schätzen Sie mit der Anzahl und Art der erforderlichen Teile und Materialien.

Beachten Sie! Daher müssen wir uns genau darüber klar sein, wo sich die Heizkörper befinden werden, wo Löcher für die Rohre vorhanden sein müssen, um die Wände zu durchdringen, wo der Kessel und der Ausdehnungsbehälter, die Umwälzpumpe und andere Elemente des Systems installiert werden.

Auf der Grundlage der Spezifikation wird eine Schätzung für den Einkauf von Materialien und Ausrüstungen vorgenommen. Dann müssen Sie den verantwortungsvollsten Verkäufer auswählen und dem Objekt alles liefern, was Sie benötigen. Beim Kauf sollten Sie die Kennzeichnung und Konformitätszertifikate aller Produkte sorgfältig studieren, um keine Fälschung oder Ehe zu kaufen.

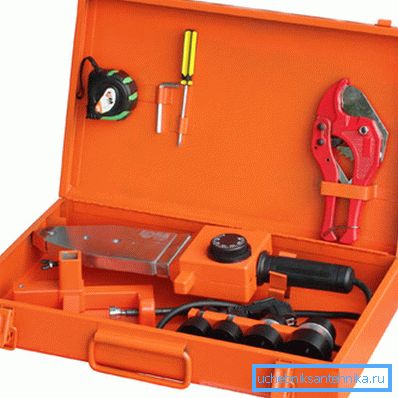

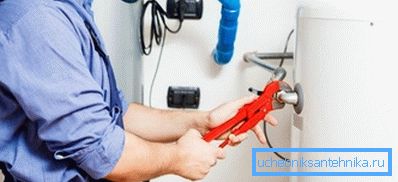

Sie müssen außerdem im Voraus die erforderlichen Werkzeuge vorbereiten: Ein Satz zum Löten und Schneiden von Polypropylenrohren, Rohrschlüssel und -schlüssel, ein Perforator, eine Wasserwaage, ein Kabel und eine Paste für Gewindeanschlüsse, eine Pumpe zum Crimpen des Systems, ein Stift und anderes Zubehör.

  Beachten Sie! Ist ein Austausch erforderlich, wird in der Vorbereitungsphase die zuvor installierte Heizungsanlage demontiert.

Markierungs- und Montagehalterungen

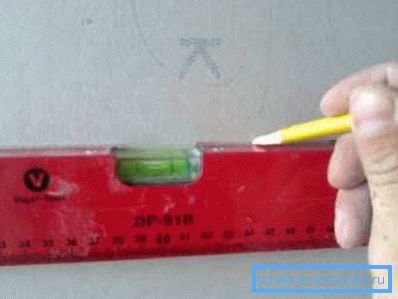

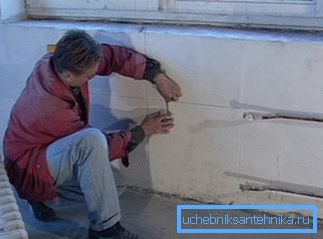

Basierend auf dem Schema, das wir haben, ist es notwendig, ein Markup vorzunehmen. Zunächst müssen die Stellen gefunden werden, an denen die Rohre durch die Wand geführt werden, und mit einem Bleistift markiert werden. Von diesen Markierungen aus zeichnen wir weiter vertikale und horizontale Linien, entlang denen Autobahnen gemäß der Zeichnung verlaufen:

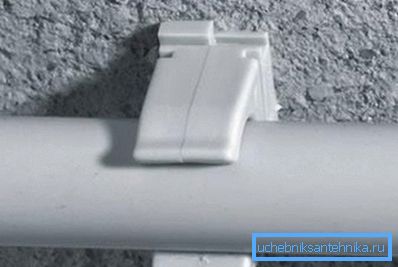

Dann nehmen wir die Befestigungsclips und befestigen die markierten Linien mit einem Abstand von ca. 50 cm. Die Befestigung kann mit Dübeln erfolgen, wenn die Wände aus Ziegel oder Beton sind, und mit selbstschneidenden Schrauben, wenn die Wände aus Holz sind.

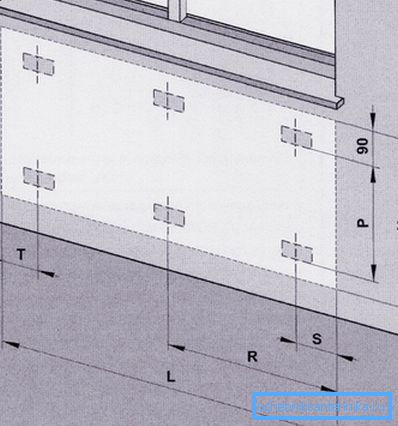

Danach markieren Sie den Ort der Befestigung der Heizkörper. Sie sollten in einem Abstand von 10 cm von der Fensterbank und 10 bis 15 cm vom Boden unter den Fenstern installiert werden. Es ist wünschenswert, dass sich das Gerät in der Mitte des Fensters befindet.

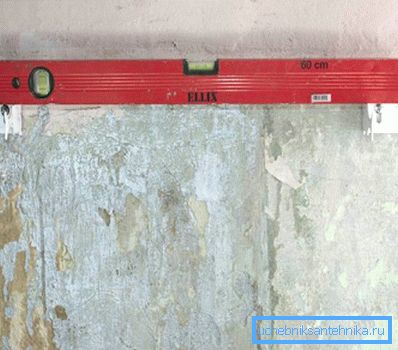

Zum Schluss bestimmen wir mit der Markierung den Ort der Befestigung der Halterungen für die Montage der Konvektoren und machen deren Montage mit Dübeln. Für Rahmenwände und Wände aus Gipskartonplatten müssen Sie ein spezielles Befestigungsmaterial verwenden.

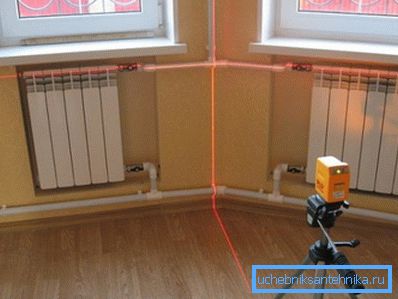

  Beachten Sie! Die Installation des Heizungssystems erfordert die genaue Anordnung aller Vorrichtungen und den genauen Sitz der Zeichnung. Es ist auch wichtig, die horizontale und vertikale Ebene zu beachten.

Durchgangslöcher

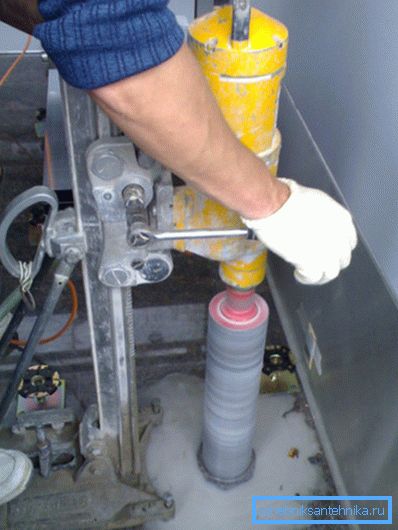

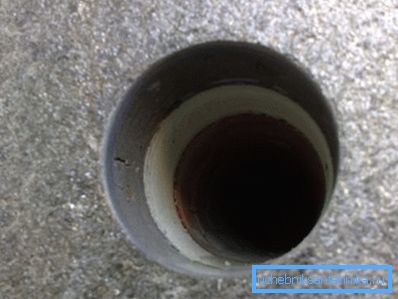

Für den Durchgang von Löchern in Betonwänden mit kraftvollen Bohrern mit speziellen Bohrern für Beton. Die am meisten bevorzugten Diamantkronen und Bohrer mit Pobeditovymi-Spitzen. Die Löcher sollten so gleichmäßig und senkrecht zur Wandebene wie möglich sein.

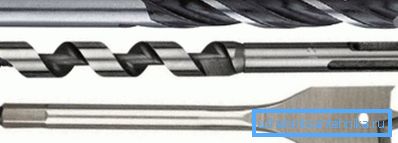

Wenn die Wände aus Holz sind, können Sie einen normalen Bohrer mit Holzbohrern verwenden. Solche Bohrer sind am effektivsten:

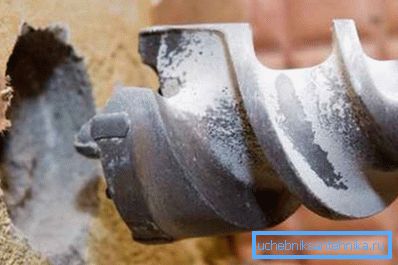

Die am schwierigsten zu schneidende Überlappung. Dazu können Sie im Percussion-Modus einen kraftvollen Schlag oder eine Krone mit Diamantkante verwenden, und die Krone ist viel besser:

Beachten Sie! Der Preis eines guten Werkzeugs ist sehr hoch, daher ist es besser, es zu mieten. Dies kann in jedem großen Supermarkt erfolgen.

Einbau von Heizkörpern

Wir haben bereits die Auszeichnung und Montage von Halterungen zum Anbringen von Batterien vorgenommen. Nun fahren wir mit ihrer Montage und Installation fort.

Das erste, was Sie brauchen, um futorki (Stecker) abzuschrauben und Heizkörperventile vorzubereiten. Es ist besser, Polypropylenhähne zu verwenden, die oft zusammen mit dem Kühler mitgeliefert werden.

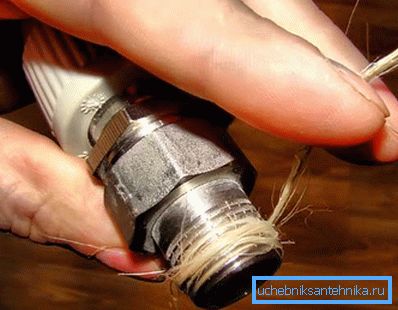

Die Gewindeverbindung sollte mit Unipak-Paste geschmiert und mit Kabel umwickelt werden. Einige Installateure verwenden FUM-Band, das Kabel mit Paste ist jedoch zuverlässiger. Tragen Sie eine ausreichende Schicht auf den Faden auf und wickeln Sie die Fasern des Flachsschlepptuchs.

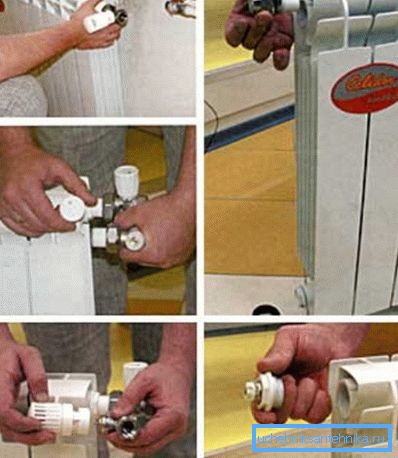

Dann setzen wir die Überwurfmutter des Kühlerkrans auf und wickeln ihn zuerst mit den Händen, dann gegen den Anschlag mit dem Schlüssel. Wir tippen erneut auf, dann das Ventil von Mayevsky, und schließen das letzte Loch mit einem Stopfen.

Beachten Sie! Es ist notwendig, die Position der Krane mit dem Geräteanschlussplan abzustimmen: Sie kann unten, seitlich oder diagonal sein.

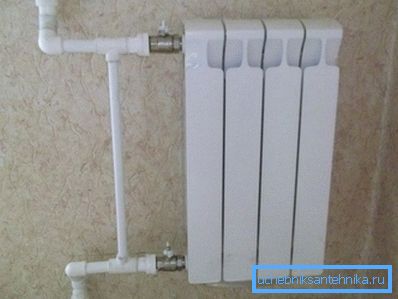

Wenn wir das Einrohrsystem von Leningrad haben, führen wir den Bindungsbypass durch. Löten Sie dazu die Rohrsegmente und verbinden Sie sie mit einem dünneren Rohr:

Zuerst montieren wir die Adapter auf Polypropylen (falls erforderlich), dann setzen wir das Übergangs-T-Stück von D20 auf D16 auf einer Seite, dann den Nippel und dann das T-Stück auf der gegenüberliegenden Seite. Das Geschirr ist fertig.

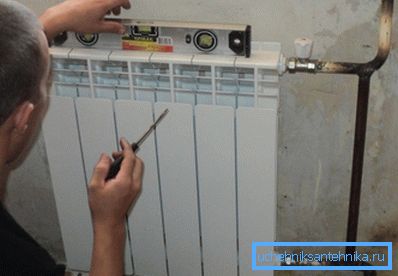

Installieren Sie schließlich das Gerät an den Halterungen und befestigen Sie es. Wir prüfen die Ebenheit der Installationsgebäude.

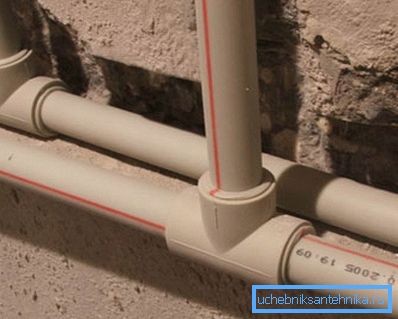

Rohrlöten

Die Anweisungen zur korrekten Installation des Heizsystems aus Polypropylen sind recht einfach. Wir benötigen jedoch ein Werkzeug zum Schweißen von Kunststoffrohren, das auch in der Stadt Miass gemietet werden kann.

Also fangen wir an:

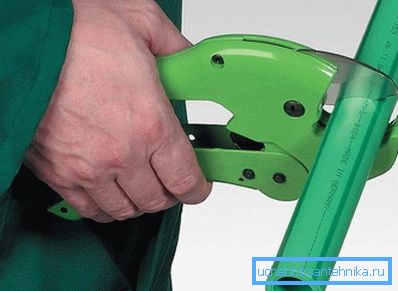

1. Wir führen das Rohrschneiden nach Zeichnung mit einem Rohrschneider durch;

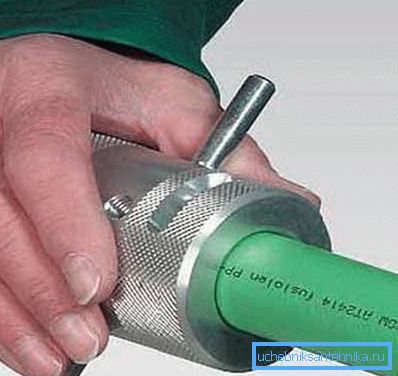

1. An den Rohrenden ist eine Neigung mit einer Neigung von 15 Grad auf eine Tiefe von 2 - 3 mm erforderlich. Es ist besser, dies mit einem Gesichtswähler zu tun.

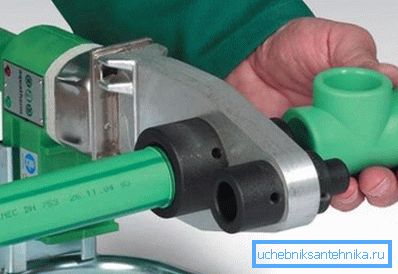

1. Installieren Sie den Lötkolben auf dem Ständer und stellen Sie die Temperatur auf 260 Grad ein. Dann setzen wir den Fitting auf den Dorn und stecken das Rohrende in die Hülse. Wir drücken auf beiden Seiten, bis die Teile an den Seiten anliegen;

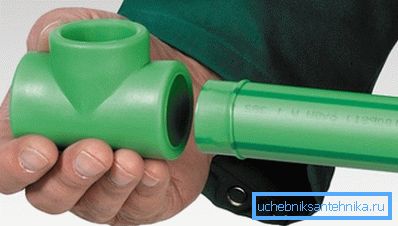

1. Das Erhitzen dauert etwa fünf Sekunden. Die Anweisungen für den Lötkolben sollten je nach Durchmesser ein Heizschema sein. Nach dem Erhitzen entfernen wir Teile und verbinden sie, bis das Rohr vollständig in die Muffe eintritt.

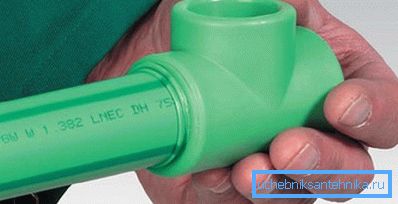

1. Halten Sie die Teile ruhig und drehen Sie sie nicht. Es reicht aus, um sie 30 Sekunden lang zu überstehen, um die Einstellung abzuschließen.

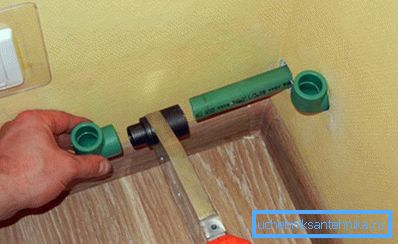

1. Wir sammeln getrennte Bereiche auf dem Tisch, dann verbinden wir sie an den Stellen des Wandeingangs und an den Heizkörpern nach Gewicht.

Beachten Sie! Es ist besser, zuerst an den Abfällen zu üben, um etwas Geschicklichkeit und Vertrauen in die Handlungen zu erlangen, da die Verbindungen nicht trennbar sind.

Am Ende der Rohrleitung sind an den Kessel angeschlossen, an der Rücklaufleitung ist eine Zirkulationspumpe installiert. Dann wird das System mit einer speziellen Pumpe unter Druck gesetzt. Weitere Informationen hierzu finden Sie in den Artikeln auf unserer Website.

Fazit

Wenn Ihnen der Vertrag über die Installation des Heizsystems zu teuer erscheint, können Sie diese Aufgabe problemlos selbst erledigen. Dies wird Ihnen helfen, unser Handbuch und Video.
