Installation von heizkörpern mit eigenen händen: arten von

Für die Beheizung Ihres Hauses oder Ihrer Wohnung können Sie verschiedene Möglichkeiten anbieten. In diesem Fall sind wir jedoch daran interessiert, Bimetallheizungsheizkörper mit eigenen Händen oder ähnliche Heizungen aus einem anderen Metall zu installieren. Wir werden versuchen, Ihnen nicht nur das Aufhängen und Befestigen der Batterien an den Rohren zu erklären, sondern auch die Schaltkreise selbst, ihre Vor- und Nachteile, und Sie werden auch einige Nuancen kennenlernen, die für einen effizienten Betrieb mit maximaler Effizienz erforderlich sind.

Das alles erfahren Sie weiter unten im Text. Außerdem können Sie sich die thematische Demonstration des Videos in diesem Artikel ansehen.

Heizkörperheizung

Um die Installation von Stahlheizkörpern mit eigenen Händen oder Analoga eines anderen Metalls durchführen zu können, benötigen Sie eine Heizquelle, bei der es sich um unterschiedliche Heizkessel handelt.

Sie können Gas, Elektro, Diesel, Festbrennstoff sowie Universal sein, dh die Möglichkeit haben, in verschiedenen Modi zu arbeiten. Außerdem ist jede dieser Arten von Kesseln in Unterarten unterteilt, zum Beispiel kann ein Gaskessel Konvektion (traditionell) oder Kondensation (Niedertemperatur) sein.

Arten von Konturen

• Sowohl bei autonomen als auch bei zentralisierten Heizsystemen finden Sie ein Einrohr-Anschlusssystem, dessen Diagramm Sie im oberen Bild sehen. Das Wesentliche an der Arbeit hier ist wie folgt: Das Kühlmittel aus dem Kessel wird durch eine Rohrleitung geleitet, die sowohl ein Vorlauf als auch ein Rücklauf ist. Auf dem Weg dorthin stellt sich mit Hilfe kleinerer Kühlerabstürze heraus, dass das Wasser, das diesen Heizer durchlaufen hat, wieder in das Rohr zurückkehrt.

• Das Hauptproblem eines solchen Verbindungssystems besteht darin, dass das Kühlmittel, das durch die Batterie strömt, seine ursprüngliche Temperatur verliert und in das bereits etwas abgekühlte Rohr zurückkehrt. Je mehr Heizungen in einem Kreislauf untergebracht sind, desto kälter ist das Wasser am Ende. Daher empfiehlt die Anweisung nicht, mehr als drei oder vier Teile pro Flügel zu verwenden.
• Um den Wärmeverlust irgendwie zu kompensieren, ist vor dem Kühler ein Bypass zwischen Vor- und Rücklauf eingebaut - Eine Rohrleitung, die diesen Vor- und Rücklauf verbindet, wie auf dem Foto oben gezeigt. Grundsätzlich kann dieses Gerät das Problem jedoch nicht lösen. Ein Einrohr-Heizsystem ist wesentlich wirtschaftlicher als ein Zwei-Rohr-Heizsystem, da hier weniger Wasser erwärmt wird und somit der Energieverbrauch des Kessels reduziert wird.

• Bei einem Zweirohr-Heizsystem muss eine größere Menge Kühlmittel erhitzt werden., da es zwei Kreisläufe gibt - für die Zufuhr und Rückführung von Kühlmittel. Der Einbau von Gussradiatoren mit eigenen Händen oder deren Analoga kann jedoch praktisch ohne Wärmeverlust erfolgen, je nach Abstand der Batterie vom Kessel.
• Die Sache ist, dass ein solches System die Versorgung mit heißem Wasser durch eine einzige Leitung vorsieht, ohne dass kaltes Wasser dorthin zurückgeführt wird. - Das gekühlte Kühlmittel wird in die Rücklaufleitung ("Rücklaufleitung") eingeleitet, so dass es nicht bis zum letzten Kühler abkühlt, durch den das gesamte System durchgeschleift wird. Das Zwei-Rohr-System ist sehr zuverlässig und bequem, obwohl es eine gewisse Materialverschwendung und die Erwärmung von zusätzlichem Wasser verursacht.

• Und hier ist ein weiteres schematisches Diagramm - hier können Sie sehen, wie Sie biometrische Radiatoren zusammen mit einem Fußbodenheizungssystem aus einer einzigen Quelle mit eigenen Händen installieren. (Kessel auf einen bestimmten Brennstoff). Das Problem des Zusammenbaus eines solchen Kreislaufs besteht darin, dass für Kühler die Temperatur des Kühlmittels normalerweise etwa doppelt so hoch ist wie für einen mit Wasser beheizten Boden, und der Kessel erzeugt ein Fluid mit nur einer Temperatur. Daher wird in solchen Fällen ein Dreiwege-Thermostatventil verwendet, das im Diagramm an der Pumpeneinheit angebracht ist.
• Beachten Sie, dass das System hier ein Zweirohr ist und Kühlmittel durch die Zuleitung mit einer Temperatur und zu den Batterien und zum warmen Boden gelangt. Bevor die Bodenkontur jedoch durch ein Dreiwege-Thermostatventil geleitet wird, schließt das Ventil und wenn der Boden die erforderliche Heizung erreicht, wird heißes Wasser in die Rücklaufleitung abgeführt (dies ist in der Abbildung gut dargestellt).

So können Sie beispielsweise im 70 ° C-Modus keinen Niedertemperatur- (Kondensations-), sondern einen herkömmlichen (Konvektions-) Kessel (dessen Preis ist viel niedriger) verwenden, aber der Fußboden heizt sich auf 30 ° C oder einen anderen Thermostat auf Temperatur

Einbau von Heizkörpern

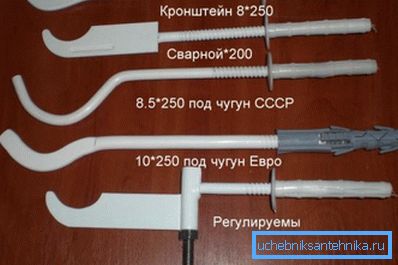

Wenn der Akku montiert ist und nicht am Boden montiert ist, werden für die Befestigung an der Wand verschiedene einstellbare und nicht verstellbare Halterungen verwendet. Die Installationsgenauigkeit des Heizgeräts und seine Kompatibilität mit den Heizkreisbeschlägen hängen von deren Installation ab.

Daher müssen Sie vor dem Bohren der Löcher für die Klammern nicht nur die Löcher streng horizontal anordnen, sondern auch die Biegung des Halters berücksichtigen, da die darauf sitzende Batterie etwas tiefer fällt (dies hängt alles von der Steilheit des Bogens des Halters ab).

Vor jedem Kühler, an der Vorlauf- und Rücklaufleitung müssen Absperrventile (Kugel- oder Kegelventile) installiert werden, um das Gerät während der Heizperiode bei Bedarf ohne Ablassen von Wasser entfernen zu können.

Befestigen Sie den Mayevsky-Hahn wie in der Abbildung oben in einen der oberen Eingänge für den Anschluss eines freien Kühlers, damit Sie Luft aus jeder Batterie oder Anlage blasen können, ohne das Wasser ablassen zu müssen (die Einsparungen liegen auf der Hand).

Wenn Sie Batterien an einer Stahlkontur anbringen, verwenden Sie ein Kabel und bei einer Propylenkontur mit den gleichen Anschlüssen ist es am besten, das Dichtungsband zum Abdichten zu verwenden. In dem einen und im anderen Fall verwenden Sie Unipack-Hygienepaste.

Hinweis Wenn Sie über ein autonomes Heizsystem verfügen, sollten Sie keine Gussheizkörper verwenden, da diese sich lange erwärmen und viel Wasser benötigen. Solche Geräte eignen sich für zentralisierte Systeme.

Fazit

Vergessen Sie nicht, dass der Einbau eines Aluminiumheizkörpers immer die Verwendung von Korrosionsschutzadditiven im System impliziert. Daher ist die Verwendung von Aluminium nur in autonomen Systemen ratsam, in denen Sie das Kühlmittel selbst einfüllen.
