Installation von heizkörpern in einer wohnung: so montieren

Das Heizungssystem ist eines der wichtigsten Ingenieurnetze eines Hauses. Wie korrekt Heizkörper und Rohrleitungen installiert werden, hängt von der Temperatur im Raum und der Effizienz des Kühlmittels ab. Wenn Sie während der Reparatur Geld sparen und die Heizkörper mit eigenen Händen in der Wohnung installieren, erhalten Sie detaillierte Anweisungen, die Sie unten finden.

Vorbereitung

Bevor Sie Heizkörper für ein Apartment auswählen, kaufen und installieren, müssen Sie sich gründlich vorbereiten.

Zunächst sollten Sie herausfinden, welche Art von Heizsystem in Ihrem Haus implementiert ist.

Moderne Ingenieure kennen zwei Hauptvarianten:

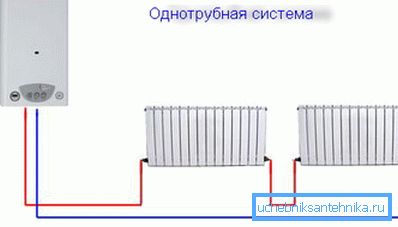

• Einrohrheizung zu Hause - typisch für die meisten städtischen Wohnungen des alten Gebäudes, die an das zentrale Kühlmittelversorgungssystem angeschlossen sind (obwohl es Ausnahmen gibt);

• Zweirohr - häufiger in modernen Häusern, ausgestattet mit individuellen Heizkesseln.

Beachten Sie! Abhängig von der Anzahl der Versorgungsleitungen und der Notwendigkeit, Zubehör zu kaufen: Armaturen, Filter für Rohre, Ventile usw. Wenn Sie das System falsch identifiziert haben, kann es sein, dass entweder nicht genügend Details vorhanden sind oder viele zusätzliche Informationen vorhanden sind.

Werkzeuge

Um Radiatoren besser installieren zu können, müssen Sie die folgenden Tools verwenden:

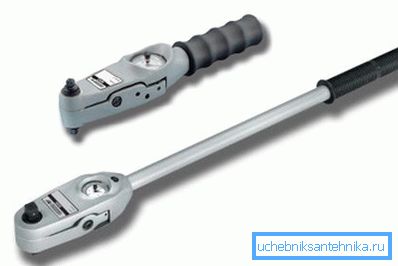

• Drehmomentschlüssel, mit denen Sie beim Anziehen der Antriebe die Kraft präzise dosieren können;

• Dichtungsmaterialien, die ein Auslaufen an den Verbindungsstellen von Rohren mit Batterien verhindern.

Notwendige Beschläge

Lassen Sie uns genauer betrachten, welche anderen Details zusätzlich zu Heizkörpern erforderlich sein können:

1. Bypass. Erforderlich mit einem Rohrverbindungssystem. Es ist eine Rohrleitung, die die ankommenden und abgehenden Abschnitte der Rohrleitung verbindet und die Batterie selbst umgeht. Sie können einen gleichmäßigeren Kühlmittelfluss organisieren und einen beschädigten Kühler ersetzen oder reparieren, ohne den gesamten Heizungsnetzbetrieb zu stoppen.
2. Beschläge. Dazu gehören Adapter, T-Stücke, Kupplungen, Winkel usw. Ihre Anzahl und Varianten werden abhängig von der Konfiguration der Rohrleitungen in der Wohnung und dem verwendeten Installationsschema bestimmt.


3. Ventile. Wenn Sie nicht über ausreichende Erfahrung mit der Installation von Heizungsnetzen verfügen, empfiehlt es sich, Standardarmaturen zu verwenden, die zum Verbinden von Rohren mit Heizkörpern verwendet werden. Moderne Systeme mit Automatik- oder Kugelhähnen sind schwieriger zu installieren und erfordern vom Installateur bestimmte Kenntnisse und Erfahrungen. Stellen Sie beim Kauf sicher, dass die Gewindeparameter und -größen der Ventile, Rohre und Kühler übereinstimmen.
4. Montagewinkel. Ihr Design hängt von Ihren Vorlieben ab, es ist jedoch auch notwendig, das Design der Batterie zu berücksichtigen. Beispielsweise sind für Gusseisenprodukte haltbarere Haken erforderlich als für Aluminium.

Tipp! Wenn Sie Dübel und Ankerbolzen auswählen, müssen Sie daran denken, dass sie nicht nur dem Gewicht des Kühlers selbst standhalten müssen, sondern auch der Masse des durchfließenden Wassers. Achten Sie auf einen erheblichen Sicherheitsspielraum.

1. Luftventil (Mayevskys Kranich). Dieses notwendige Element wird im oberen Teil des Kühlers installiert und dient zum Entfernen von Luftstopfen, die sich nach dem Einfüllen des Kühlmittels in das System bilden.

Wahl des Installationsortes

Denken Sie daran, dass das Schwerkraftheizungssystem (bei dem der Flüssigkeitsstrom nicht von der Pumpe organisiert wird, sondern aufgrund des Temperatur- und Druckunterschieds des Kühlmittels) vom Gefäßstrom heißer Flüssigkeit zum Ausgang hin abfallend montiert werden muss, andernfalls bilden die Batterien ständig Luftstecker.

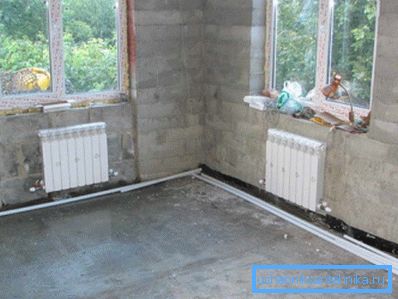

Heizkörper werden am häufigsten unter Fensteröffnungen installiert, da sie kalte Luftquellen sind. Die Heizplatte muss so positioniert sein, dass ihre Mitte in der Mitte des Fensterblocks liegt. Diese Anforderung ist nicht erforderlich, jedoch wirkt die so installierte Batterie im Inneren des Raums organischer.

Folgende Bedingungen müssen unbedingt beachtet werden:

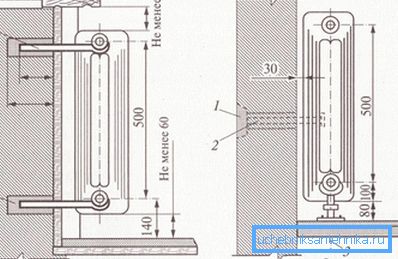

• Rohrabschnitte, die Kühlmittel zum Kühler bringen, sind mit einer Neigung von 0,005 bis 0,01 montiert (das bedeutet, dass die Abweichung von der Horizontalen für jeden Meter der Rohrleitung 5 mm beträgt).
• Der Mindestabstand von der Unterkante der Batterie zum Boden beträgt 10 cm.
• Der Mindestabstand vom oberen Teil des Heizkörpers zur Fensterbank beträgt 10 cm.
• Der Mindestabstand von der Wandoberfläche zur Batterie beträgt 5 cm.

Diese Zahlen sind insofern wichtig, als sie für eine natürliche Konvektion (Vermischung) der Luft im Raum sorgen. Beachten Sie beim Anbringen des Akkus auch die senkrechten und waagrechten.

Tipp! Um die Effizienz des Heizsystems zu verbessern, können Sie hinter dem Heizkörper eine Platte aus wärmereflektierendem Material anbringen oder die Oberfläche mit einer speziellen Masse mit einem niedrigen Wärmeleitfähigkeitskoeffizienten bedecken.

Montagewinkel

Alle modernen Heizkörper sind aus Sektionen montiert. Ihre Anzahl hängt vom Material der Batterie und der Fläche des beheizten Raums ab. Das Thema der Energieberechnung wird im Rahmen dieses Materials nicht berücksichtigt, aber Sie müssen wissen, dass 1 m2 von einer Klammer unterstützt werden muss.

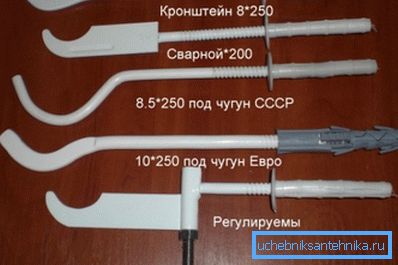

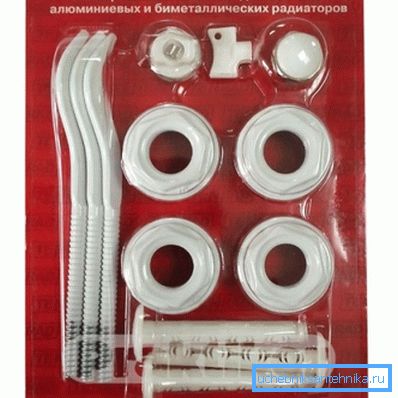

Sie können unabhängig von Eisenstangen geeigneter Dicke hergestellt oder in einem Geschäft gekauft werden. Bei modernen Aluminium-, Stahl- oder Bimetallkühlern im Bausatz befinden sich häufig bereits Teile, mit denen sie montiert werden.

Die Montagehardware wird wie folgt installiert:

• Markieren der Stellen der Bohrlöcher (jeder Haken muss sich zwischen den Abschnitten der Batterie befinden);
• Löcher werden gebohrt (hier müssen Sie darauf achten, den Bohrer nicht zur einen oder anderen Seite zu bewegen);

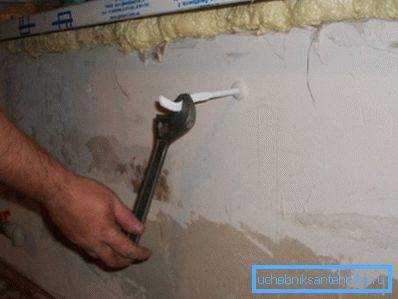

• In das Loch wird ein Dübel eingeführt, wonach die Halterung eingeschraubt wird (einige Arten von Zubehör werden mit Ankern befestigt: In diesem Fall werden keine Dübel verwendet).

Beachten Sie! Diese Arbeitsphase ist vielleicht die wichtigste, da es von der Richtigkeit ihres Verhaltens abhängt, wie richtig die Batterie auf den dafür vorgesehenen Platz fällt.

Montage

Schalten Sie vor Beginn der Arbeit den Heizkreislauf aus und entfernen Sie das Kühlmittel. Dazu dienen Kräne, die sich entweder in der Wohnung (wenn Ihr Haus mit einer individuellen Heizungsanlage ausgestattet ist) oder im Untergeschoss (bei Anschluss an die Zentralheizung) befinden.

Danach ist es ratsam, die Montage der Befestigungselemente an der Wand noch einmal zu überprüfen. Dafür ist das Wasser- oder Laserlevel. Denken Sie daran, dass das Kühlmittel in einer falsch installierten Batterie falsch zirkuliert, was zu ungleichmäßiger Erwärmung und Ablagerung von in Wasser gelösten Salzen führt.

Der Installationsprozess selbst ist nicht schwierig:

• Das installierte Produkt wird von allen Steckern freigesetzt, die das Eindringen von Staub in die Düsen verhindern.
• im oberen Teil ist der Kran von Mayevsky befestigt;
• ein Bypass ist angeschlossen (wenn eine Einrohrheizung verwendet wird);
• Die Batterie wird an den Halterungen aufgehängt und mit den Rohrleitungen angedockt.

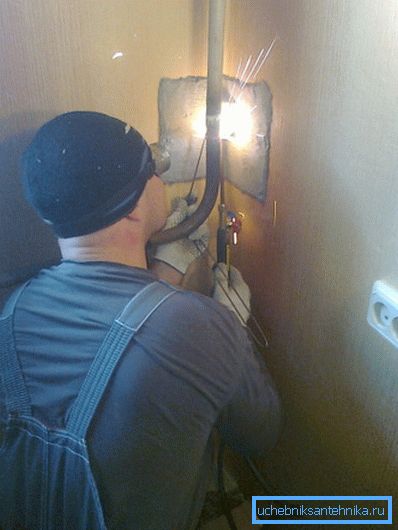

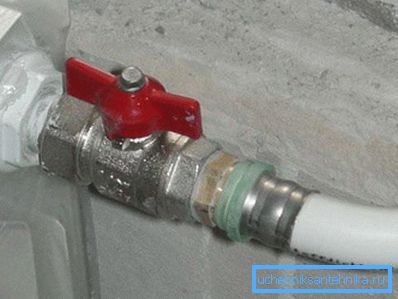

Die Verbindung wird mit Hilfe von speziellen Hülsen hergestellt, die vorher auf die Rohre gerollt werden. Die Fugen sind mit Kabel und Silikondichtungsmittel abgedichtet. Mit Erfahrung im Bereich Gasschweißen können Sie Rohre schweißen (diese Methode ist nicht für alle Heizkörper geeignet).

Tipp! Wenn Sie Aluminium- oder Stahlbatterien installieren, wird empfohlen, die Verpackung erst am Ende der Bau- und Montagearbeiten von ihnen zu entfernen, um eine Beschädigung der Oberfläche zu vermeiden.

Am Ende der Installation der Batterien wird das sogenannte Crimpen des Heizungsnetzes durchgeführt. Dies erfordert ein spezielles Gerät, dessen Preis hoch genug ist, um es für einen einzigen Vorgang zu kaufen. Daher ist es ratsam, Hilfe vom Wohnungsamt oder einem spezialisierten Unternehmen in Anspruch zu nehmen.

Fazit

Die Wärme im Haus hängt nicht nur vom ausgewählten Modell und der Qualität der Installation der Heizkörper ab. Viele andere Nuancen müssen berücksichtigt werden: die Zusammensetzung des Kühlmittels, das Vorhandensein von Thermostaten und so weiter. Ausführlichere Informationen zur Installation der Klimageräte können Sie dem unten stehenden Video entnehmen.
