Installation einer zirkulationspumpe in der heizungsanlage:

In diesem Artikel werden wir darüber sprechen, wie eine Umwälzpumpe in die Heizungsanlage eingebaut werden kann, ohne die Hilfe von qualifizierten Fachkräften. Das Thema des Artikels ist relevant, da in den meisten Heizungsanlagen spezielle Gebläse verwendet werden.

Trotz der Tatsache, dass einige Heizkessel mit einer integrierten Pumpe hergestellt werden, werden die meisten Kessel immer noch mit Druckferngeräten betrieben.

Bevor wir die Installationsmerkmale betrachten, definieren wir zunächst, welche Gründe für die Installation und Verwendung von Umwälzpumpen bestehen.

Die Notwendigkeit einer Zirkulationspumpe

Das häufigste Problem beim Betrieb von Heizungsanlagen in einem Privathaus ist die ungleichmäßige Verteilung der Wärme. Beim Betrieb von Kreisläufen mit natürlicher Zirkulation ist es nicht ungewöhnlich, dass sich Heizkörper in vom Kessel entfernten Räumen erwärmen, während in der Nähe befindliche Batterien bereits sieden (hier erfahren Sie, wie die Zweirohrheizung ordnungsgemäß installiert ist).

In solchen Fällen müssen Maßnahmen ergriffen werden, damit sich das Kühlmittel intensiver durch das System bewegen kann.

Für eine gleichmäßigere Verteilung der Wärme durch die Rohrleitung und die Batterien werden heute folgende Methoden verwendet:

• Installation von Rohren mit größerem Durchmesser im Vergleich zu den ursprünglich installierten.

Der vollständige Austausch von Rohren mit eigenen Händen ist eine effektive Methode, mit der Sie die Systemleistung erheblich steigern können. Wenn Sie sich für diese Methode entscheiden, müssen Sie jedoch bedenken, dass Sie eine professionelle Berechnung des Verhältnisses des Durchmessers des Querschnitts zur Rohrlänge benötigen. Darüber hinaus wird der Preis für Rohre für den Austausch des gesamten Systems beträchtlich sein, und es wird auch Zeit für die Installation dauern.

• Einbau in das Pumpenheizsystem zur Zwangsumwälzung des Kühlmittels.

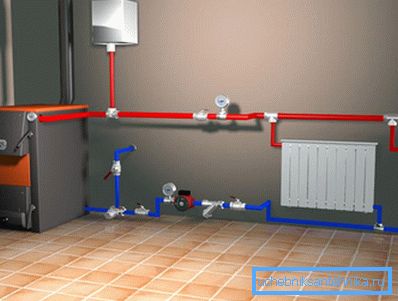

Durch den Einbau der Umwälzpumpe in die Heizungsanlage können Sie auf den Austausch der Rohrleitung verzichten und reduzieren dadurch Zeit und Materialkosten.

Das Ergebnis der Installation dieser Ausrüstung ist die Einheitlichkeit der Temperaturanzeigen im ganzen Haus. Darüber hinaus kann aufgrund der intensiven Zirkulation des Kühlmittels die Wahrscheinlichkeit von Luftstopfen ausgeschlossen werden, was sich positiv auf die Lebensdauer der Heizungsausrüstung auswirkt.

Funktionsprinzip und Gestaltungsmerkmale

Bevor Sie eine Heizungsumwälzpumpe installieren, berücksichtigen Sie das Funktionsprinzip dieses Geräts. Wie bereits erwähnt, ist das Gerät so ausgelegt, dass die Zwangsumwälzung des Kühlmittels in einem geschlossenen System gewährleistet ist.

Die Konstruktion der Pumpe besteht aus einem Elektromotor, einem Rotor und einer Welle mit einem Flügelrad. Alle Bauteile sind in einem versiegelten Metallgehäuse untergebracht.

Das Prinzip des Mechanismus ist einfach. Das Gerät ist im Rohrbruch montiert. Durch die Drehung der Welle mit dem Flügelrad wird das Kühlmittel in die erforderliche Richtung beschleunigt.

In der Regel reicht der aus der Rotation des Flügelrads resultierende Druck aus, um das flüssige Medium effektiv vom Kessel zum entferntesten Punkt des Systems und zurück zu bewegen.

Hauptsorten

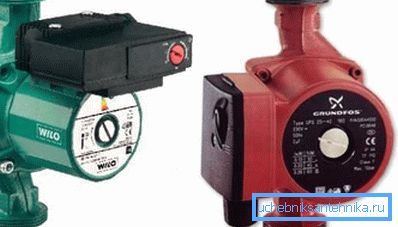

Folgende Arten von Umwälzpumpen sind auf dem Markt erhältlich:

1. Modifikationen des Typs "trocken", bei denen der Rotor nicht in direkten Kontakt mit dem Kühlmittel kommt.

Der Arbeitsteil einer solchen Vorrichtung ist durch Dichtungsringe aus Edelstahl vom Elektromotor isoliert. Wenn der Mechanismus funktioniert, drehen sich die Ringe relativ zueinander. Aufgrund der Druckdifferenz auf der einen und der anderen Seite der Ringe ist eine ausreichende Dichtheit gewährleistet.

Zu den Vorteilen dieser Lösung zählen der hohe Wirkungsgrad von 80%. Es gibt jedoch einen erheblichen Nachteil. Diese Art von Ausrüstung zeichnet sich durch übermäßige Geräusche aus. Daher sollte die Installation in einem separaten Schallschutzraum durchgeführt werden.

Bei "trockenen" Pumpen handelt es sich wiederum um drei Typen:

• vertikale Modifikationen mit der Position der Düsen auf einer Achse und der vertikalen Position des Motors;
• horizontale Modifikationen mit einem horizontalen Motor, einem Auslassrohr an der Karosserie und einem Saugrohr an der Vorderseite der Welle;
• Blockmodifikationen, bei denen das Kühlmittel in Richtung der Längsachse fließt und radial auf der Last angezeigt wird.

1. "Nass" -Pumpen unterscheiden sich von "trockenen" Gegenstücken dadurch, dass das Laufrad und der Rotor in einem verschluckten Zustand sind.

In diesem Fall wirkt das Kühlmittel als Kühlmittel und Schmiermittel. Der Rotor ist durch ein spezielles „Glas“ aus Edelstahl vom Motor getrennt.

Zu den Vorteilen dieses Geräts zählen ein niedriger Geräuschpegel. Es gibt jedoch einen erheblichen Nachteil: Der Wirkungsgrad von Nasspumpen liegt nicht über 50%, was eine Größenordnung unter den Indikatoren von trockenen Analoga ist.

Wenn wir uns für die Wahl der Pumpausrüstung entschieden haben, überlegen Sie, wie sie installiert werden soll.

Installationsmerkmale

In der Anfangsphase sollte die Berechnung der Umwälzpumpe für das Heizen durchgeführt werden. Dies geschieht nach folgender Formel:

Q = N / t2-t1

Dabei ist Q die Pumpenkapazität, t die Temperatur am Auslass des Kessels und N die Leistung der Heizungsanlage.

Alle diese Parameter finden Sie in den Anweisungen des ausgewählten Geräts.

Die Installationsanweisungen sind einfach und daher können Sie diese Aufgabe ohne die Einschaltung von Spezialisten selbst erledigen.

• Lesen Sie vor der Installation das Gerätehandbuch und den Verdrahtungsplan.

Wichtig: Die Installation sollte mit der Erwartung erfolgen, dass dieser Ort leicht zugänglich ist.

• Lassen Sie das gesamte Wasser aus dem System ab.
• Schneiden Sie das Rohr wie in der Abbildung angegeben.
• Installieren Sie die Pumpe gemäß den Anweisungen.
• Das Gerät ist an ein Standardnetz von 220 V angeschlossen.
• Nach Abschluss der Installation wird das System mit Wasser gefüllt und der Luft wird Luft entzogen. Danach können Sie die Pumpe einschalten.

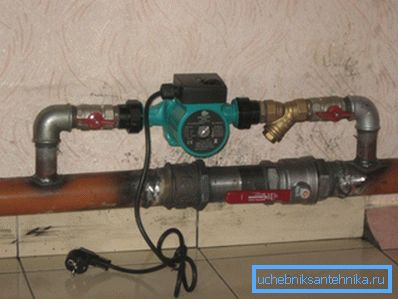

Wichtig: Während der Installation wird empfohlen, zu umgehen (Bypass). Aufgrund dieses Bypasses funktioniert das System auf natürliche Weise, wenn die Stromversorgung unterbrochen wird.

Fazit

Wir haben also untersucht, wie und durch welche Geräte Sie das Heizsystem funktionaler und produktiver machen können. Es bleibt eine geeignete Pumpe zu kaufen und mit der Installation fortzufahren (siehe auch Artikel Heizungssystem testen: Zweck, Merkmale, Arbeitsablauf).

Weitere nützliche Informationen zu diesem Thema finden Sie im Video dieses Artikels.
