Inländische gasheizkessel: eine überprüfung der besten

Die meisten Hausheizungen in der Russischen Föderation arbeiten in einer bestimmten Region mit Gaspipeline mit verschiedenen Arten von Gaskesseln. Darüber hinaus ahnen viele Benutzer nicht einmal, dass in einigen Situationen unterschiedliche Funktionsprinzipien der Aggregate vorgezogen werden können.

In den meisten Fällen werden herkömmliche Konvektionssysteme für das Haus verwendet, unabhängig von der Schaltung, d. H. Es können Heizkörper oder Warmluft sein, und diese Verfahren erzeugen eine Raumheizung bei verschiedenen Temperaturen. Sehen wir uns also zusammen an, was der Unterschied zwischen Konvektions- und Brennwertkesseln ist, lernen Sie deren Vor- und Nachteile kennen, verbinden Sie sich und sehen Sie sich den Videoclip an.

Gaskessel für zu Hause

Überblick über Konvektionsmodelle

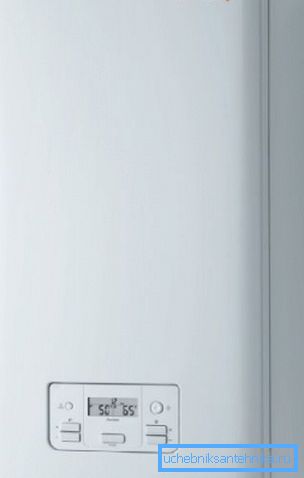

• PROTHERM PANTERA 25 KTV ist ein Wandbypass-Konvektionsheizsystem, für das ein Turbokamin installiert ist. Der Kessel wird aus einer Spannung von 220 / 230V mit einer Frequenz von 50 Hz gespeist und hat eine Leistung von 147W, Strom 4A, Schutzgrad IP40.

Gleichzeitig beträgt die thermische Leistung 26,5 kW bei einem Wirkungsgrad von 92%. Als Energieträger kann nur Erdgas oder Propan verwendet werden, lediglich der Erdgasverbrauch beträgt 2,8-1,12 m.³/ Stunde und Propan - 2,05-0,82m³/ stunde

• Der Temperaturbereich, der mit einem Thermostat eingestellt werden kann, reicht von 38 ° C bis 80 ° C, der optimale Arbeitsdruck beträgt 0,5–3 bar, der Ausdehnungsbehälter hat ein Volumen von 7 Litern, der Wärmetauscher aus Edelstahl und der Brenner besteht aus Nickel-Chrom. Während des Betriebs gibt es drei Langzeitmodi, dh Winter / Sommer / Urlaub, Frostschutzfunktion, Blockierschutz der Pumpe / Dreiwegeventil und Drucksensor für die Heizungsanlage. Gewicht 37kg mit Abmessungen (Höhe / Breite / Tiefe) 7420x410x3110 mm.

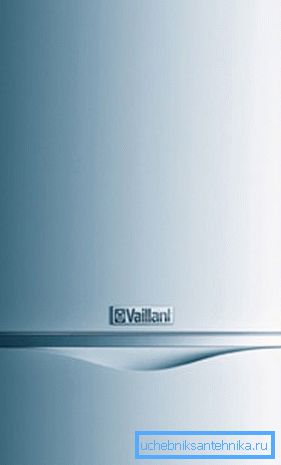

• VAILLANT atmoTEC plus VUW 200-5 ist eine an der Wand montierte Zweikreis-Konvektionsheizung, für die ein Turbokamin installiert ist. Der Kessel wird aus einer Spannung von 220 / 230V mit einer Frequenz von 50 Hz gespeist und hat eine Leistung von 147W, Strom 4A, Schutzgrad IP40. Gleichzeitig beträgt die thermische Leistung 26,5 kW bei einem Wirkungsgrad von 92%. Als Energieträger kann nur Erdgas oder Propan verwendet werden, lediglich der Erdgasverbrauch beträgt 2,8-1,12 m.³/ Stunde und Propan - 2,05-0,82m³/ stunde
• Der Temperaturbereich, der mit einem Thermostat eingestellt werden kann, reicht von 85 ° C bis 110 ° C, wenn er der Leitung von 75 ° C bis 85 ° C zugeführt wird, der optimale Arbeitsdruck beträgt 0,5 bis 3 bar, der Ausdehnungsbehälter hat ein Volumen von 10 Litern, einen Wärmetauscher aus Edelstahl und einen Chromonickelbrenner.

Während des Betriebs gibt es drei Langzeitmodi, dh Winter / Sommer / Urlaub, Frostschutzfunktion, Blockierschutz der Pumpe / Dreiwegeventil und Drucksensor für die Heizungsanlage. Gewicht 31kg mit Abmessungen (Höhe / Breite / Tiefe) 800x440x3380 mm.

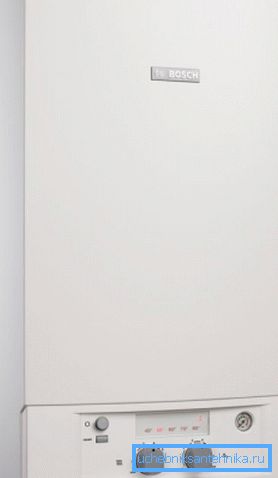

• BOSCH ZWA 24-2 K ist ein Wandbypass-Konvektionsheizsystem, für das ein Turboschornstein installiert ist. Der Kessel wird aus einer Spannung von 220 / 230V mit einer Frequenz von 50 Hz gespeist und hat eine Leistung von 240 W, einen Strom von 4 A, Schutzgrad IP40. Als Energieträger kann nur Erdgas oder Propan verwendet werden.
• Der Temperaturbereich, der mit einem Thermostat eingestellt werden kann, reicht von 85 ° C bis 110 ° C, wenn er der Leitung von 75 ° C bis 85 ° C zugeführt wird. Der optimale Arbeitsdruck liegt zwischen 0,5 und 3 bar, der Ausdehnungsbehälter hat ein Volumen von 8 Litern und einen Wärmetauscher aus Edelstahl und einen Chromonickelbrenner. Während des Betriebs gibt es drei Langzeitmodi, dh Winter / Sommer / Urlaub, Frostschutzfunktion, Blockierschutz der Pumpe / Dreiwegeventil und Drucksensor für die Heizungsanlage. Gewicht 33kg mit Abmessungen (Höhe / Breite / Tiefe) 7150x400x3550 mm.

Übersicht der Kondensationsmodelle

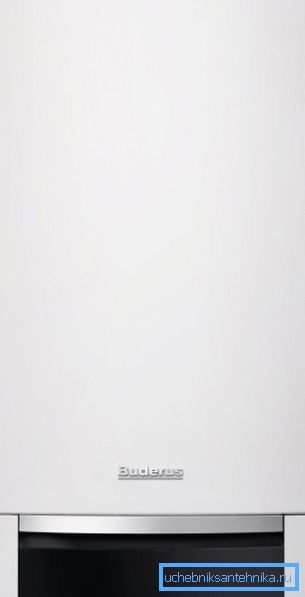

• Buderus Logamax plus GB012-24K (Deutschland) ist wie auf dem Foto oben eine an der Wand montierte Zweikreis-Heizungsanlage, die häufig für Bereiche von 100 bis 220 m eingesetzt wird². Der Heizkessel arbeitet mit einem variablen Netz von 220-230 V mit einer Frequenz von 50 Hz, verbraucht nur 120 W Leistung und kann gleichzeitig im Heizmodus (maximal 90 ° C) betrieben werden. Der Ausdehnungsbehälter dieses Modells hat 8 Liter, zwei Rippenwärmetauscher sind aus Aluminium mit einer Nennleistung von 26,5 W hergestellt.
• Mit Hilfe eines rekuperativen Wärmetauschers wird die Wärmeenergie der Rauchgase kondensiert und der Kesselwirkungsgrad beträgt 102,5%. Im Betrieb entstehen keine Geräusche. Der Kraftstoffverbrauch beträgt 2,7 m³/ Stunde werden die Abgase im Turbomodus abgelassen, es gibt eine Umwälzpumpe, ein Display, eine Fernbedienung, eine elektronische Zündung und einen Frostschutz. Die Parameter (Höhe / Breite / Tiefe) betragen 720 x 440 x 355 mm bei einem Gewicht von 37 kg und einer Garantiezeit von 24 Monaten.

• Buderus Logano plus GB312-280 mit automatischer Verbrennung des Heizkessels SAFe (Deutschland) ist ein bodenmontiertes Zweikreis-Kondensationsheizungssystem, das für Bereiche von 140 bis 280 m weit verbreitet ist². Der Kessel arbeitet mit einem variablen Netz von 220-230 V mit einer Frequenz von 50 Hz, verbraucht nur 330 W und kann gleichzeitig im Heizmodus von 56 bis 78 ° C betrieben werden (optimal). Der Ausdehnungsbehälter dieses Modells hat 8 Liter, zwei Rippenwärmetauscher sind aus Aluminium mit einer Nennleistung von 27,1 W hergestellt.
• Mit Hilfe eines rekuperativen Wärmetauschers wird die Wärmeenergie der Rauchgase kondensiert und der Kesselwirkungsgrad beträgt 108,0%. Im Betrieb entstehen keine Geräusche. Der Einlassgasdruck beträgt 20 mbar, die Abgase werden im Turbomodus abgelassen, es gibt eine Umwälzpumpe, ein Display, eine Fernbedienung, eine elektronische Zündung und einen Frostschutz. Die Parameter (Höhe / Breite / Tiefe) betragen 1517 x 1410 x 717 mm mit einem Gewicht von 330 kg und einer Garantiezeit von 24 Monaten.

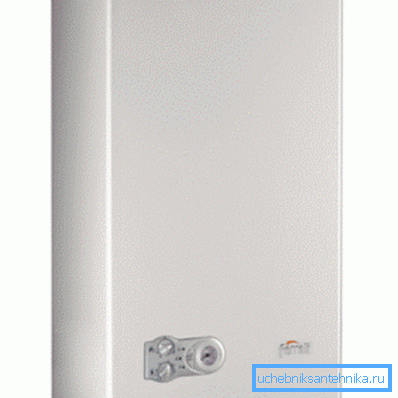

• Ferroli DIVAproject C24 (Italien) ist ein an der Wand montiertes Zweikreis-Heizungssystem, das häufig für Bereiche von 100 bis 220 m eingesetzt wird². Der Heizkessel arbeitet mit einem variablen Netz von 220-230 V mit einer Frequenz von 50 Hz, verbraucht nur 120 W Leistung und kann gleichzeitig im Heizmodus (maximal 90 ° C) betrieben werden. Der Ausdehnungsbehälter dieses Modells hat 8 Liter, der Lamellenwärmetauscher besteht aus Kupfer mit einer Nennleistung von 23,5 Watt.
• Mit Hilfe eines rekuperativen Wärmetauschers wird die Wärmeenergie der Rauchgase kondensiert und der Kesselwirkungsgrad beträgt 91%. Während des Betriebs entstehen keine Geräusche. Der Kraftstoffverbrauch beträgt 88 ml / Stunde (0,65 kg / h - für Flüssiggas G31). Die Abgase werden im Turbomodus abgeführt. Es gibt eine Umwälzpumpe, ein Display, eine Fernbedienung, eine elektronische Zündung und einen Frostschutz. Parameter (Höhe / Breite / Tiefe) sind 700x400x330 mm mit einer Masse von 27 kg und einer Garantiezeit von 24 Monaten.

Hinweis Kondensationsgasheizkessel unterscheiden sich im Betriebsprinzip, das im Folgenden beschrieben wird. Für den Verbraucher ist das Endergebnis jedoch wichtig. Daher können wir sagen, dass Kondensationstypen auch als Niedertemperaturmodelle bezeichnet werden.

Das heißt, ihre Wärmetauscher fühlen sich bei einer konstanten Temperatur unter 60 ° C ausgezeichnet an. C, was für die Kondensationsart äußerst unerwünscht ist. Darüber hinaus ist die Konvektionseinheit trotz ihres höheren Kaufpreises im Endeffekt wirtschaftlicher als die Konvektion.

Das Funktionsprinzip von Gaskonvektionskesseln

Natürliches oder verflüssigtes Gas strömt durch die Rohrleitung zu dem Gasbrenner, der sich in der Brennstoffkammer des Kessels befindet, unter dem Wärmetauscher. Durch seine Lage können Flammen mit maximaler Effizienz den Wärmetauscher erwärmen, in dem wiederum fließendes Wasser erhitzt wird (siehe auch Artikel Gasheizung in einem Holzhaus: Installation und Betrieb).

Der Wärmesensor am Ausgang erfasst die von Ihnen eingestellte Temperatur. Bei einem optimalen Wert unterbricht das automatische Relais die Kraftstoffzufuhr und der Brenner brennt ab. Wenn die Wassertemperatur um 1-2 ° C abfällt, funktioniert die Automatik wieder und die elektrische Zündung aktiviert den Brenner. Der Heizvorgang tritt in die aktive Phase ein und diese periodischen Zyklen bleiben so lange bestehen, bis der Kessel ausgeschaltet wird.

Wenn Sie ein Gerät kaufen, sollten Sie wissen, dass Konvektions- (herkömmliche) Gasheizkessel vor der Kondensation Angst haben, was sich negativ auf die Lebensdauer des Wärmetauschers und des Schornsteins auswirkt, da es sich nicht nur um Wasserdampf handelt, sondern um ein Gemisch aus Propanverbrennungssäure.

Die gefährlichste Temperaturschwelle, die im Wärmetauscher liegen kann? Es liegt zwischen 55 ° C und 57 ° C. Dies legt nahe, dass die optimale Temperatur für traditionelle Geräte 60-80 ° C betragen sollte, gleichzeitig aber der Unterschied im Vor- und Rücklauf nicht signifikant sein sollte.

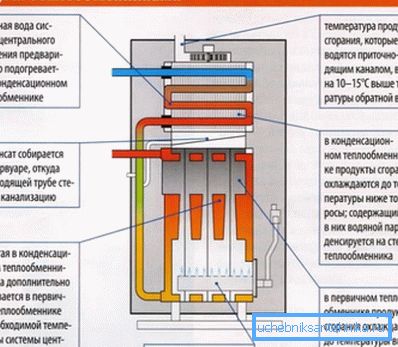

Das Funktionsprinzip von Gasbrennwertkesseln

Hauswasserkessel mit Kondensationsheizung sind am wirtschaftlichsten - beim Verbrennen von Gas wird Wärmeenergie auf das Kühlmittel übertragen. Es produziert aber auch Dampf mit Säure, der in diesem Fall nicht auf der Straße angezeigt wird, wie bei einem herkömmlichen, herkömmlichen Kessel.

Hier findet in einer speziellen Kammer eine sekundäre Wärmeabfuhr statt, d. H. Die verfügbaren Verbrennungsprodukte, die Temperaturen bis zu 150 ° C haben können, die unter den Taupunkt (Kondensation) abkühlen - 55 ° C - daher der Name der Kessel. Diese Wärme, die bei der Kondensation freigesetzt wurde, geht beim Erwärmen des Wärmeträgers verloren.

Durchschnittseffizienzberechnung für Brennwertkessel

Hinweis Eine ähnliche Berechnung, wie in der oberen Tabelle, wird für traditionelle Kessel nur einen Wirkungsgrad von 92% haben, was um 15% niedriger ist. Daher kann gefolgert werden, dass die Einsparungen bei den Verflüssigungssätzen während ihres Betriebs die gleichen 15% betragen.

Solche Geräte sind am effektivsten bei niedrigen Temperaturen (30-50 ° C), die für ein Fußbodenheizungssystem am besten geeignet sind. Wenn Sie im 60-80 ° C-Modus arbeiten, sinkt der Wirkungsgrad auf 94-95% Kondensation von Dämpfen, die eine sekundäre Erwärmung des Kühlmittels bewirken.

Darüber hinaus reduziert ein Zweikreissystem zum Heizen und Warmwasserversorgung eines konventionellen Gebäudes mit einer Kondensationsmethode zum Erwärmen des Kühlmittels die Emission von Kohlenmonoxid und Stickoxiden in die Atmosphäre (bis zu 70%).

Wie Sie wissen, hat die Gelegenheit, zu sparen und gleichzeitig saubere Luft zu hinterlassen, sofort eine starke Nachfrage von kaufmännischen Europäern verursacht - in einigen Ländern beträgt die Anzahl der beteiligten Brennwertkessel 99%. Die Briten und Belgier sind jedoch noch weiter gegangen - in diesen Ländern ist es generell verboten, Konvektionskessel zu verwenden - nur die Kondensation.

Hier sind jedoch nicht nur Geldersparnisse und die Begrenzung schädlicher Emissionen in die Atmosphäre von Vorteil - solche Kessel halten Druckabfällen von 5 mbar auf 10 mbar stand, und die Verlustleistung kann bis zu 10% betragen, was die Lebensdauer der Brenner überhaupt nicht beeinflusst.

Wärmetauscher

Hinweis Zur Herstellung von Wärmetauschern werden jetzt hauptsächlich Stahl, Gusseisen und Kupfer verwendet, obwohl Aluminium häufig für Brennwertkessel verwendet wird. Von der richtigen Modellwahl mit einem bestimmten Wärmetauscher hängt die Lebensdauer des Kessels und dessen Kosten ab.

Es ist wahrscheinlicher, dass das Geschäft einen Gas-Heizkessel mit einem Stahlwärmetauscher anbietet, da dieses Material als das billigste, langlebigste und leicht zu behandelnde Material bezeichnet werden kann. Der Hauptvorteil von Stahl in diesen Fällen sind die niedrigsten Kosten der Einheit und die Duktilität des Materials.

Trotzdem wird Stahl durch periodisches Erwärmen und Abkühlen aufgrund der sogenannten thermischen Belastung mit Rissen bedeckt. Die Nachteile von Stahlwärmetauschern sind jedoch auf ihre Korrosionsanfälligkeit zurückzuführen, die besonders gefährlich ist, wenn Kondensation auftritt. Neben einem großen Volumen und einer großen Masse - je größer das Volumen und die Masse -, desto mehr Gas wird für die Heizung aufgewendet.

Gusseisen hat praktisch keine Angst vor Korrosion, obwohl es in der Anweisung immer noch nicht empfohlen wird, das Gerät in einem solchen Modus zu verwenden, dass Kondensation auftritt (55 ° -57 ° C). Während des Heizkesselbetriebs sind solche Wärmetauscher jedoch sehr anspruchsvoll - vielleicht das Auftreten von Salzablagerungen im Brennerteil (Schmutzwasser), die zu Rissen führen.

Außerdem kann es aufgrund der Temperaturdifferenz am Einlass und Auslass zu Niedertemperaturkorrosion kommen, die auch zu Rissen führt (das Vierwegemischventil am Rücklauf dient als Rettung).

Der effektivste kann als Wärmetauscher aus Kupfer bezeichnet werden, obwohl viele ihn für unzuverlässig halten. Die Fähigkeit des Kupfers, die Temperatur schnell zu übertragen, beseitigt die Niedertemperaturkorrosion fast vollständig und die Kessel können im Modus von 30 ° C arbeiten und manchmal sogar darunter. Hier der geringste Kraftstoffverbrauch, da Kupferwärmetauscher die kleinsten Volumina sowie eine gute Wärmeleitfähigkeit aufweisen.

Fazit

Abschließend sollte gesagt werden, dass Sie Gaskessel nicht mit eigenen Händen installieren dürfen, selbst wenn Sie deren Gerät verstehen.

Aus mindestens zwei Gründen:

• Erstens, Die willkürliche Installation und Verbindung mit der Gasleitung einer solchen Einheit ist gesetzlich verboten und birgt Gefahren (es gibt viele Beispiele dafür).
• Zweitens, Der Kapitän mit der Lizenz markiert die Garantiezeit für Sie, die automatisch einen Garantieservice beinhaltet, ab dem Installationsdatum des Geräts und nicht ab dem Verkaufsdatum.
