Infrarot-carbon-warmer boden

Infrarot-Karbon-Warmboden bezieht sich auf die innovativen Heizarten. In Bezug auf den Wirkungsgrad übertrifft es alle bekannten Heizsysteme. Seine Wirkung auf den Körper ähnelt dem in der traditionellen Medizin verwendeten Aeroin-Generator. Es wurde wissenschaftlich bestätigt, dass die "Strahlen des Lebens", wie das Infrarotspektrum genannt wird, dazu beitragen, Giftstoffe aus dem Körper zu entfernen, Stress zu hemmen und die Bildung maligner Zellen zu verhindern. Ein anderer solcher Fußboden wird als smart bezeichnet, da er Objekte erwärmt, den menschlichen Körper, die Möbel im Raum und die Luft kühlend macht. Es ist in der Lage, sich selbst zu regulieren: Wenn die Temperatur des Heizelements ansteigt, verringert das Verbundmaterial eines mit Kohlefaser beheizten Bodens den elektrischen Widerstand, und die Infrarotstrahlung verringert sich.

Eigenschaften und Ansichten

Eigenschaften und Ansichten

Neben der Effizienz (der Verbrauch liegt zwischen 25 und 40 W / m² pro Stunde) und dem Schutz vor Überhitzung bietet der Carbonboden mehrere weitere Vorteile:

  • Zuverlässigkeit, Beständigkeit gegen Korrosion und Feuer, Explosion aufgrund der High-Tech-Leistung und des Vorhandenseins einer Schutzschicht aus Zementestrich;
  • in Anbetracht des geringen Gewichts der Struktur belastet sie den Boden und die tragenden Strukturen des Raums nicht;
  • erzeugt keine elektromagnetische Strahlung.

Es gibt zwei Arten von Systemen:

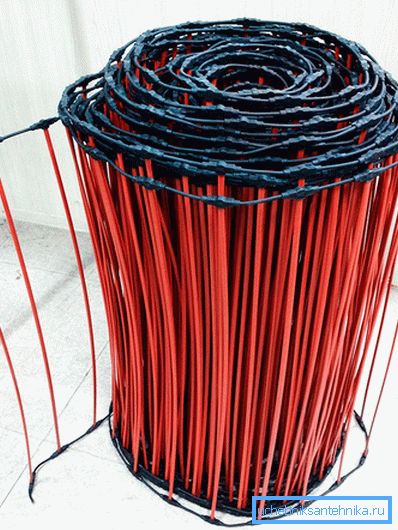

  1. Kernmatten.
  2. Kohlenstofffilm

Stangenthermostate haben eine elastische Struktur mit einer Breite von 83 cm und einer Länge von bis zu 25 m. Jede Matte kann auf bis zu 10 cm geschnitten werden. Die Stäbe sind in einem elektrischen Stromkreis parallel geschaltet, sodass der Ausfall eines Elements die Arbeit anderer nicht beeinträchtigt.

Jeder Stab besteht aus Kohlenstoff, Silber und Graphit und ist in einer Schutzhülle aus dreischichtigem Polyethylen eingeschlossen. Wenn elektrische Spannung an die Enden der Stange angelegt wird, induziert sie Infrarotwellen.

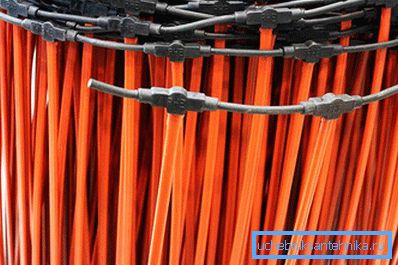

Heizelemente

Der Heizfilm der Infrarot-Filmheizung (IPO) besteht aus zwei Polypropylenschichten mit einem Streifen aus Kohlenstoff-Graphit-Gemisch, der auf der Innenseite des Druckers aufgebracht ist.

Das Verlegen der Folie erfordert im Gegensatz zu Stäben kein Eindringen und Eingießen mit einem Zementestrich. Parkett, Laminat oder andere Beschichtungen werden über die Folie gelegt.

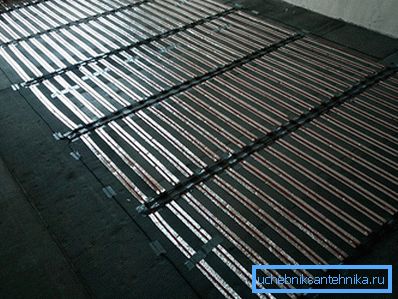

Anhäufung und elektrischer Anschluss

Anhäufung und elektrischer Anschluss

Die Technologie der Verlegung und Verbindung von Fußbodenheizungen ist einfach und erfordert keine besonderen Fähigkeiten. Installationsschritte:

  1. Die Oberfläche vor dem Verlegen wird mit einem Zement-Sandestrich nivelliert und stufenlos geregelt. Zulässige Unregelmäßigkeiten sind 3 mm.
  2. Wir machen eine Abdichtung, wir verkleiden die Oberfläche mit einer Gewächshaus-Polyethylenfolie von 50–100 Mikrometer Dicke.
  3. Dämmunterlage mit einer reflektierenden Schicht auflegen, damit die Wärme "nicht auf den Boden geht". Wir verwenden für diese Folie Schaumstoffe mit Mylar-Beschichtung: Armofol oder Planex. Die Isolierung muss reflektierend nach oben gelegt werden. Die Fugen werden mit Klebeband befestigt.
  4. Streifen abschneiden und legen. Die Länge eines Streifens sollte 20 bis 25 m nicht überschreiten und sollte mit einer Steckdose, an die die Stromversorgung angelegt wird, zur Wand gerichtet werden. Auf dieser Seite sind auch elektrische Brücken installiert, und der Thermostat ist montiert. Wir machen eine Vertiefung im Boden unter der Leiste und installieren einen Thermosensor im Wellrohr. Geeignete Temperatursensoren sind beispielsweise das Modell SF-7 - 30. Der Abstand zwischen den Kanten der Streifen sollte 5–8 mm betragen, das Überlappen der Streifen ist verboten. Es ist notwendig, das Herunterfallen von Werkzeugen auf der Oberfläche der Folie zu vermeiden und nicht auf die zersetzten Thermoelemente des Systems zu treten.
  5. Wir verbinden Streifenabschnitte parallel in ein elektrisches Netzwerk, indem wir Drähte mit Klemmen verwenden - an den Enden sind Klemmen angebracht. Die Klemmschäfte müssen am Ende der Drähte sicher eingerastet sein. Geeigneter Drahtabschnitt von 2,5 mm. Die Clips müssen an den Kontakten des Streifens befestigt werden. Eine Seite sollte zwischen den Polymerschichten im IPO eintreten, die andere Seite des Clips ist außen am Kupferbus angebracht. Darf die Verbindung an den Bolzen herstellen. Das Verlegen von Drähten und hervorstehenden Befestigungselementen kann in Nuten-Nuten erfolgen. Wir verwenden zur Isolierung von leitfähigen Teilen dickwandige Schrumpfschläuche, im System enthaltene Isolierstreifen und Bitumenmastix.
  6. Verbinden Sie den Temperatursensor mit einem Temperaturregler. Die Stromversorgung erfolgt über den Temperaturregler. Nach dem Anlegen der Spannung prüfen wir die Funktion aller Abschnitte, achten auf die Gleichmäßigkeit der Erwärmung und beseitigen die Probleme.

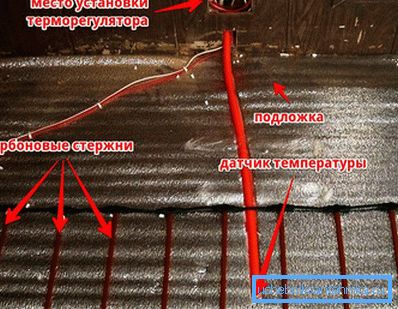

Anschlussplan der Carbon-Fußbodenheizung an das Stromnetz

Powerline-Sequenz

Es ist wichtig, die Kontakte zu überprüfen - die Verbindung sollte keinen Funken erzeugen oder mehr Wärme als die gesamte Heizfläche erwärmen.

Wirtschaftlicher kohlenstoffwarmer Boden

Danach kann das System in Betrieb genommen werden. Wenn Sie Erfahrung mit dem Verlegen von Infrarot-Karbon-Warmboden haben, teilen Sie Ihre Erfahrungen in den Kommentaren des Artikels mit.

Vielleicht interessiert es Sie zu wissen:

  • Wie lege ich einen warmen Boden unter die Fliese?
  • Wie mache ich einen warmen Boden auf dem Balkon?
  • Wie wähle ich einen warmen Boden?

Video

Zusätzlich zum Artikel laden wir Sie ein, ein Video über die Installation einer Fußbodenheizung aus Kohlefaser zu sehen:
